MATLAB之simulink使用（1）

---



搭建一个简单的系统：

第一步：



第二步:

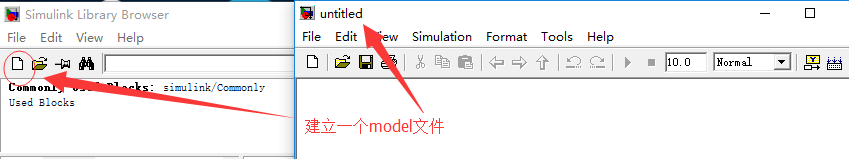

    建立一个model文件，后缀名为.mdl

第三步：

     保存（路径问题和m文件一样 ）

第四步：

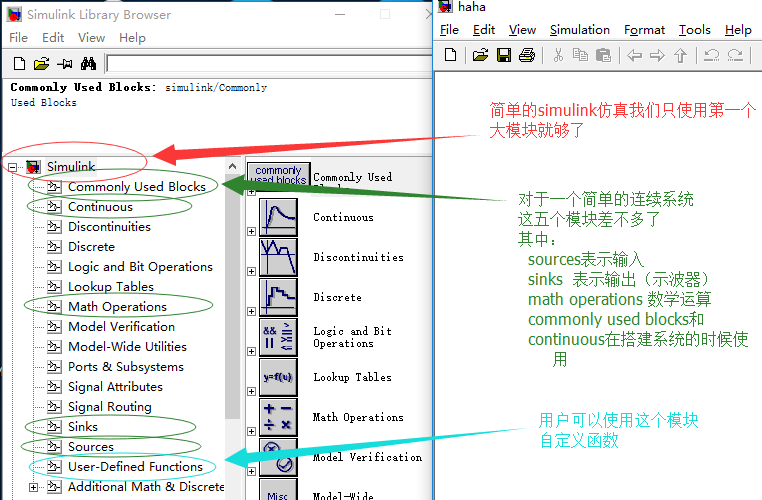

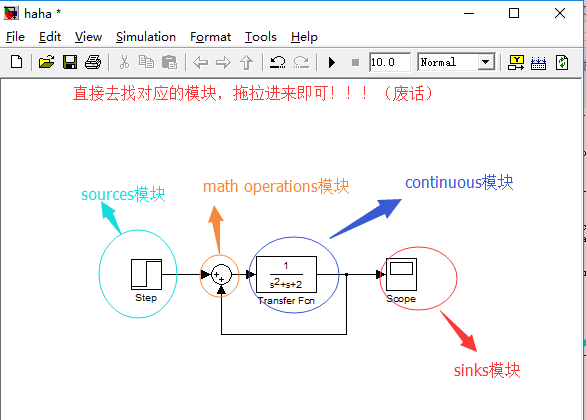

添加系统模型：

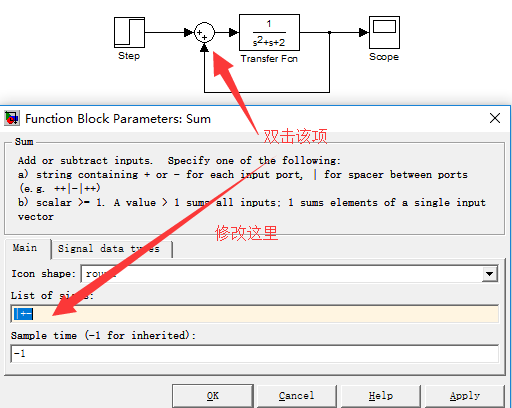

改为负反馈：

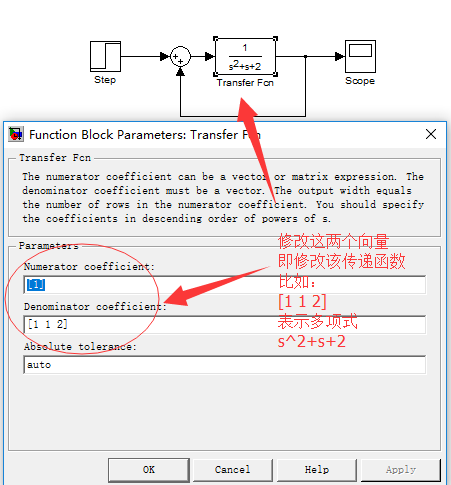

修改传递函数：

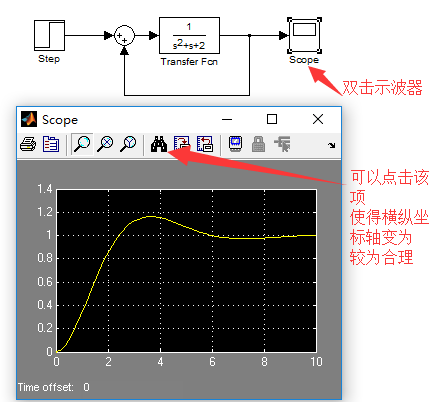

如果想查看仿真结果：



---

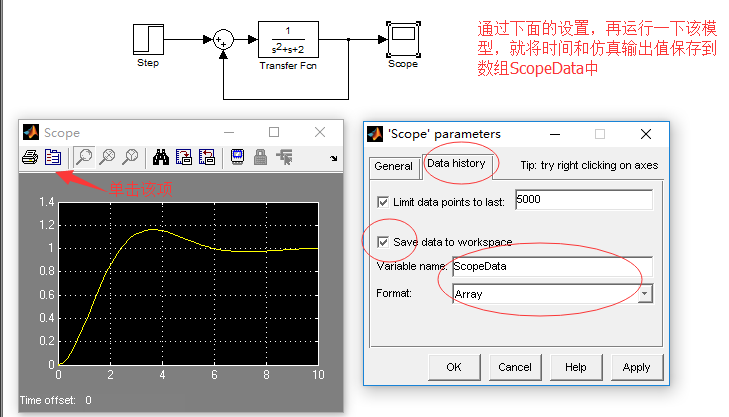

如果想将simulink中示波器中的图像调入到command window中查看：

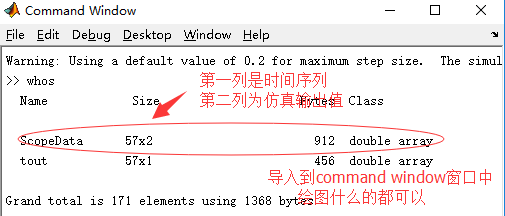

打开Command windows窗口，调用whos命令查看变量即可





---

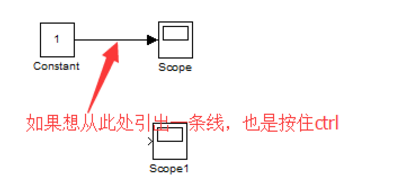

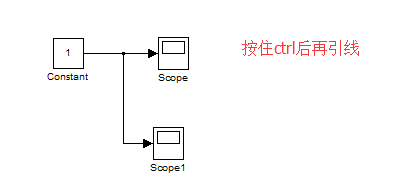

 ps:   simulink在系统连线上有一个技巧：

        选中第一个模块



       按住ctrl再选中第二个模块，即可完成快速连线



---
