管理信号线

当模型规模不断上涨，模型的信号线会变得越来越多，模型从视觉上也会变得越来越难看Simulink Help中展示了一个案例去演示如何减少信号线的数量提高模型可读性。这期就来跟着这个案例学习下，并实践应用到之前自己编的模型上。

前面几期一直在建模的弹簧阻尼系统再次被复杂化。现在有两个不同的弹簧阻尼器，以及一根相连的棒子，现在需要控制上面这根棒子平衡。

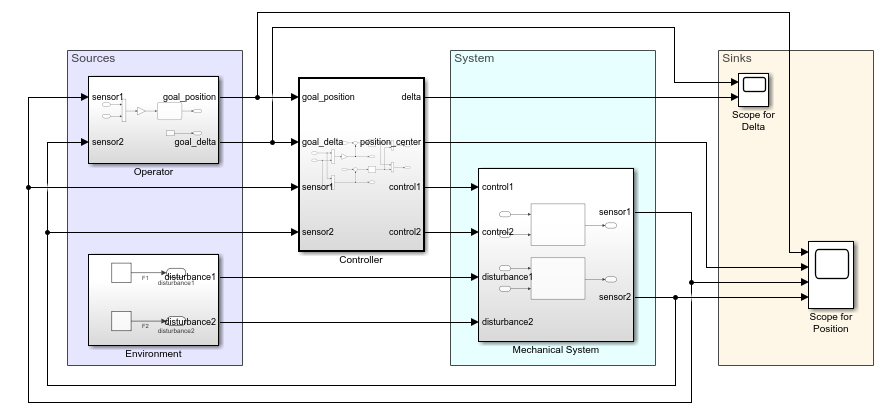

为此，Simulink展示了一个模型去达到这样仿真这样一个系统。

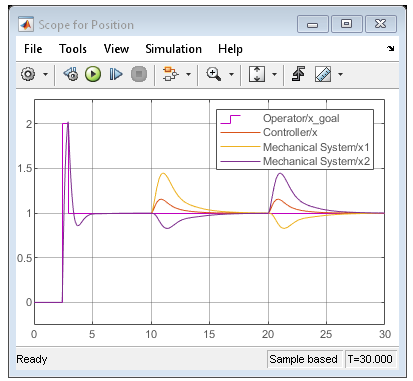

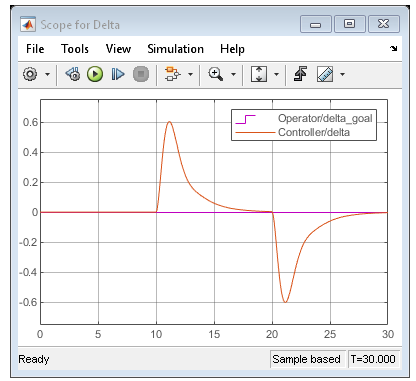

为了尽可能多的输出信息去对比，该模型使用了多个接口的Scope。结合前面的模块，整个模型中包含有大量的信号线。如果这里不需要把线都连接到Scope模块，那么就可以大量减少信号线的数量。另外如果能够将不同子系统间的信号线进行简化，那么可以让模型更加简洁易读。


Help中介绍了三种好方法去帮我们管理信号线，解决信号线乱糟糟的问题：

Data Inspector

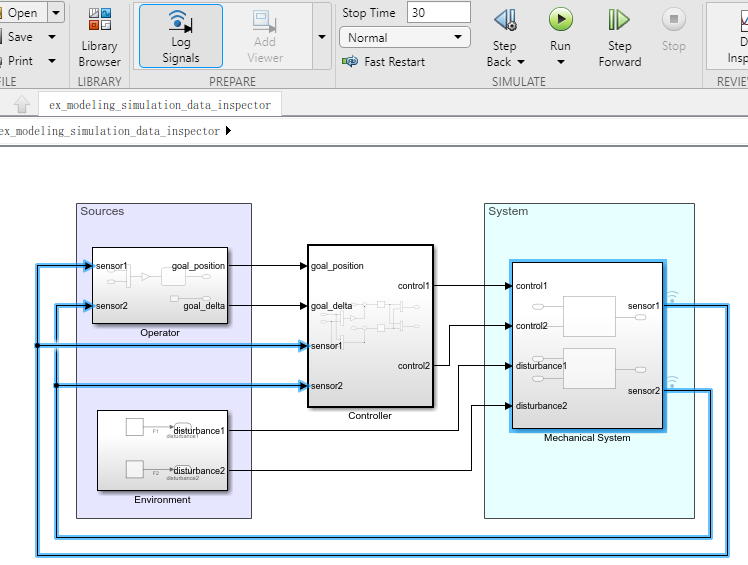

如果使用Data Inspector，那么就替代Scope模块，减少信号线数量，让模型更加简洁，效果如下：

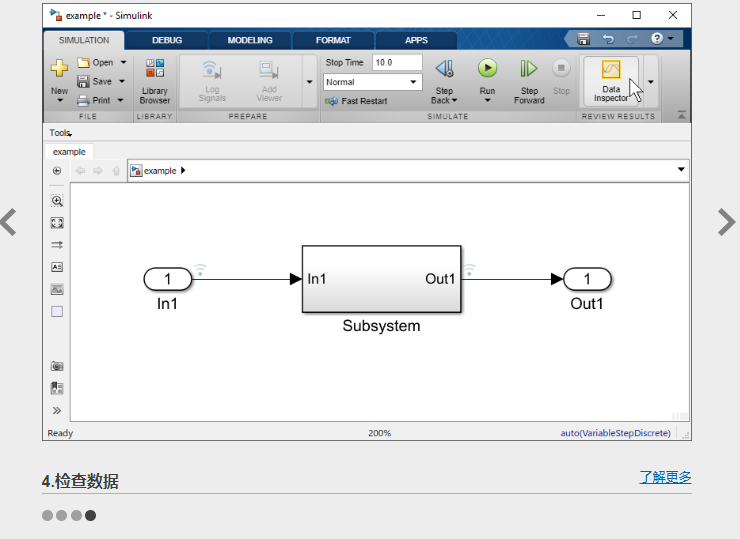

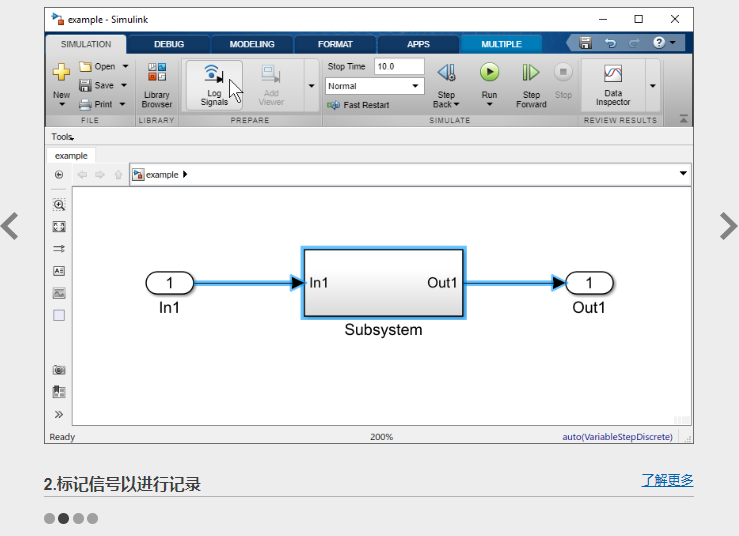

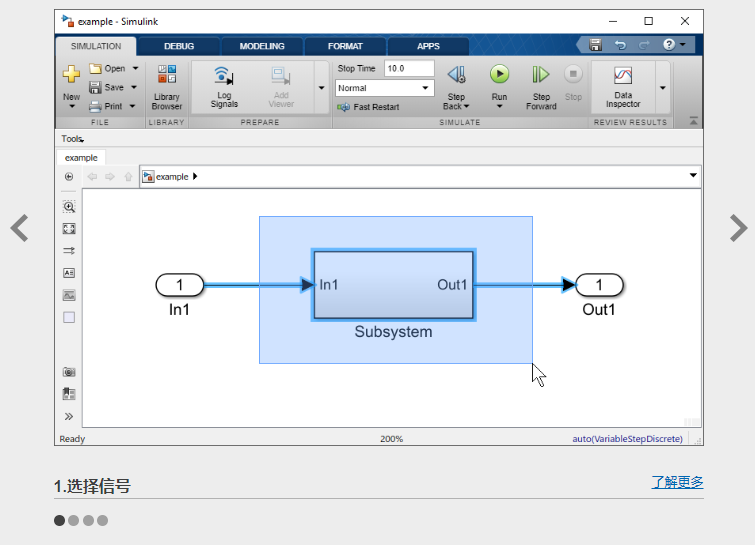

来学习下如何使用Data Inspector。如下，使用Data Inspector分为四步：

来依葫芦画瓢练习一下：

仿真完了Data Inspector左侧就出现了几个可读取的数据：

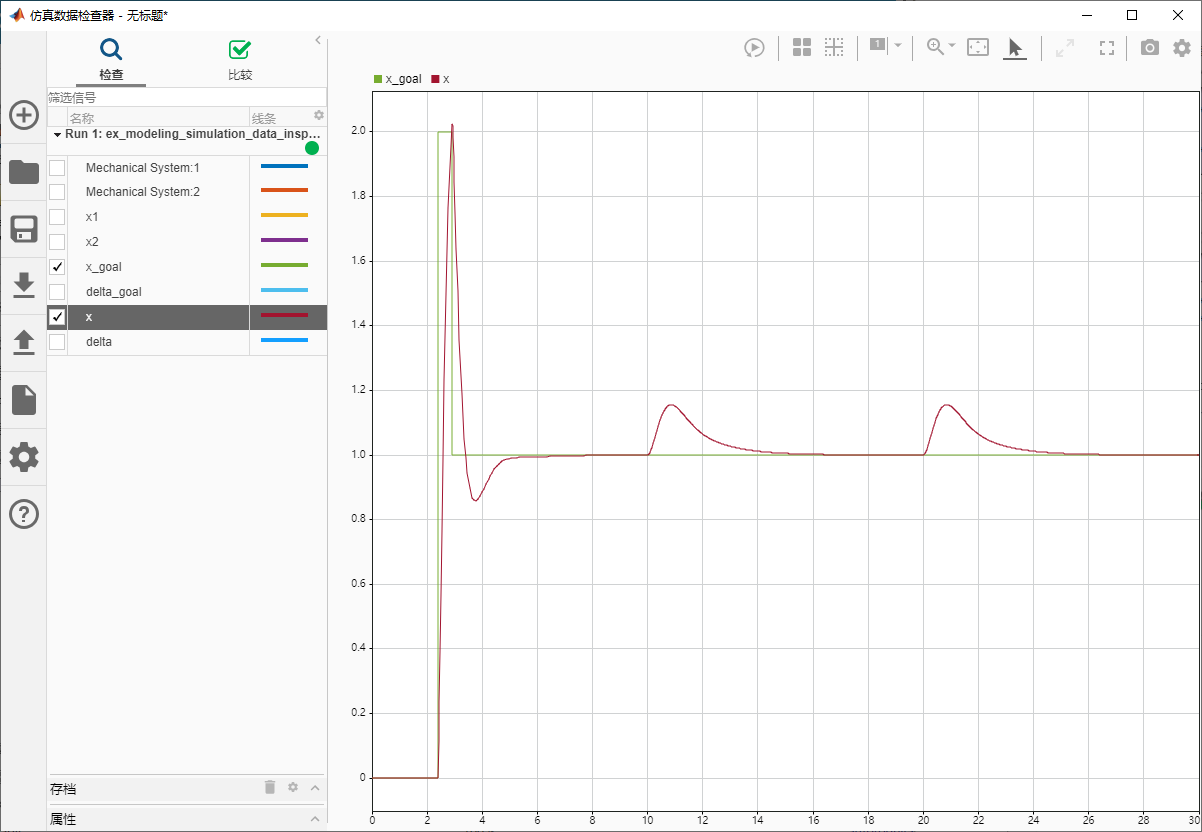

可以对比目标位置与实际位置

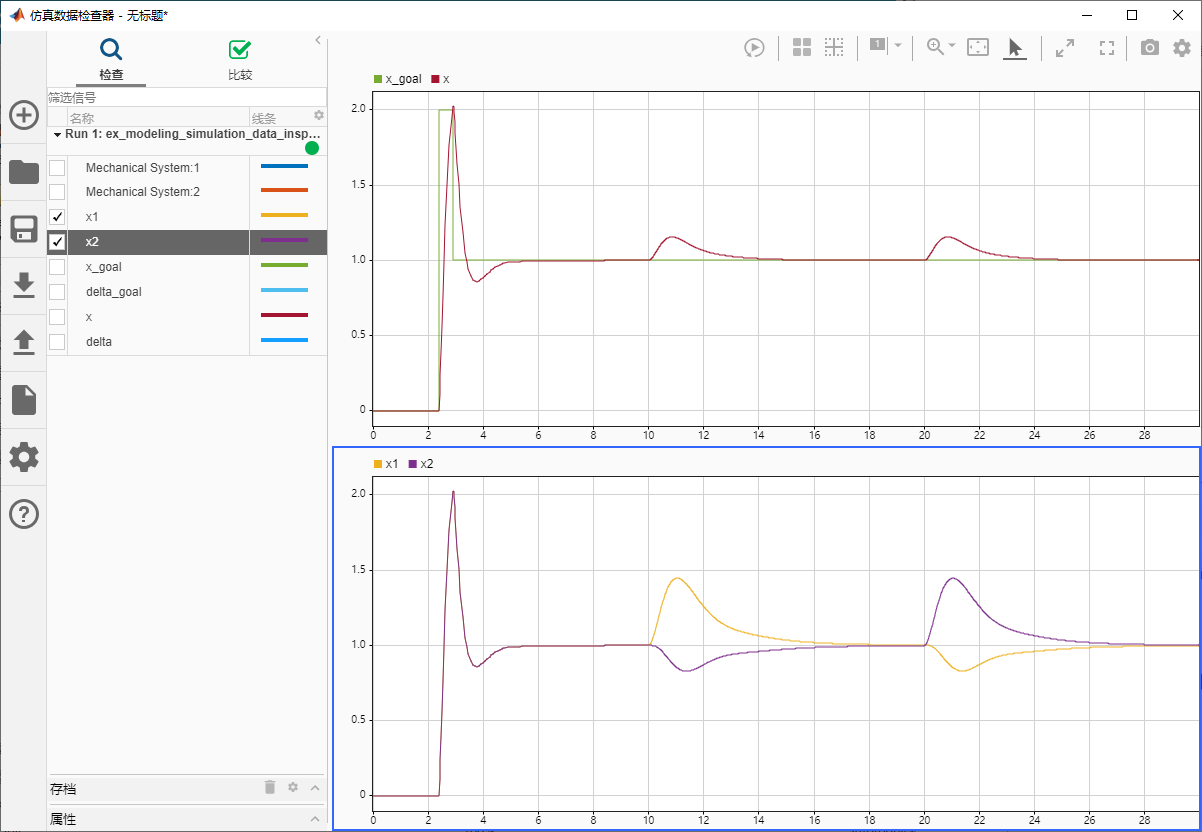

可以同时对比两组数据，不得不说这是个好方法啊，真好用！以后要学会多用Data Inspector啊

Bus Creator

这个玩意相信看过上几期的，大家应该看到我用的很挫很挫的了。。如下Bus Creator 配合 Bus Selector使用，合理使用的话会使信号线线整整齐齐，是跨模块组织整理信号的神器。当有很多信号不知道是否要不要发的时候，可以用它把所有信号读出来，然后按需使用，非常方便。

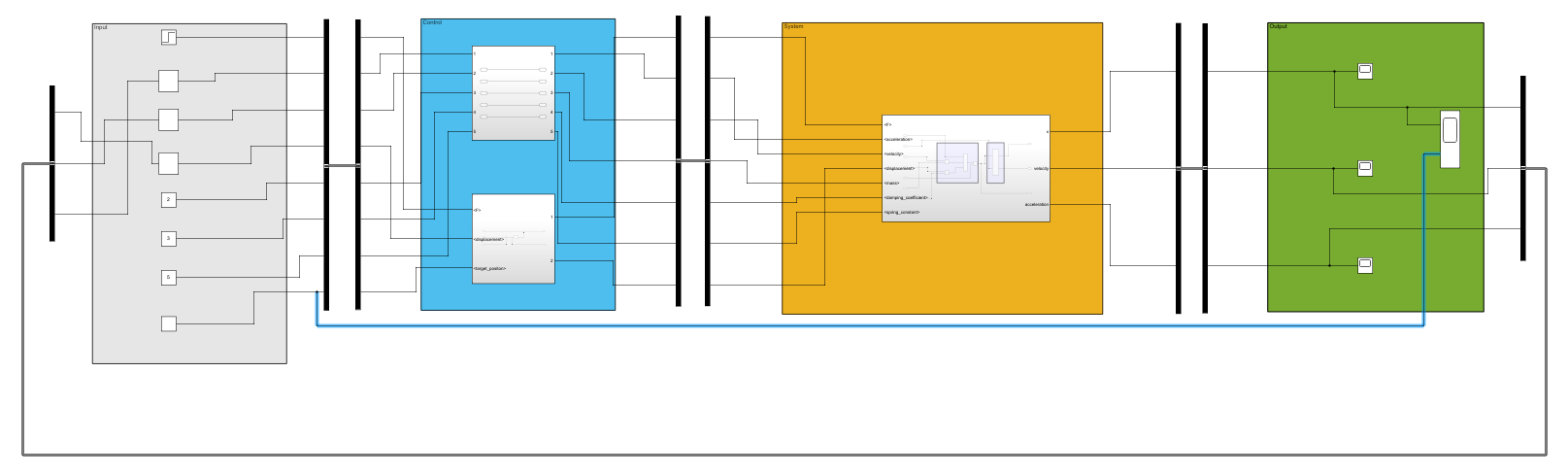

不过我到现在还没摸通信号线排序的精髓，每次手动操作效率很低，结果效果就如下图了。。。有没有大佬能挽救下

Bus Element block

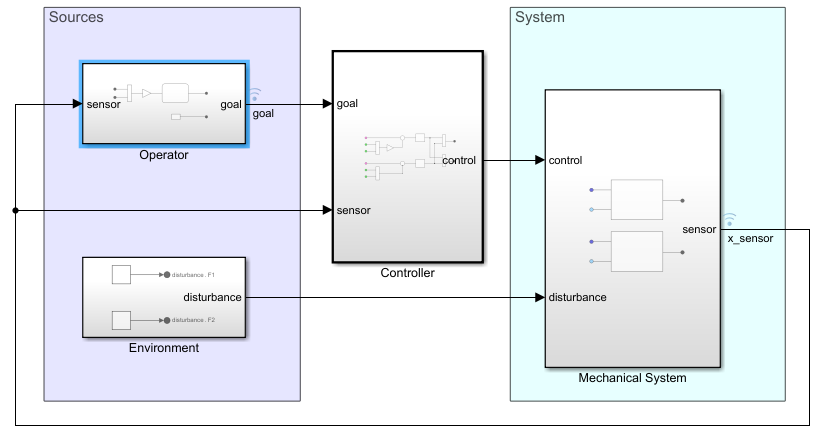

使用了这个模块，信号可阅读性会进一步提升，模型显得更加简洁：

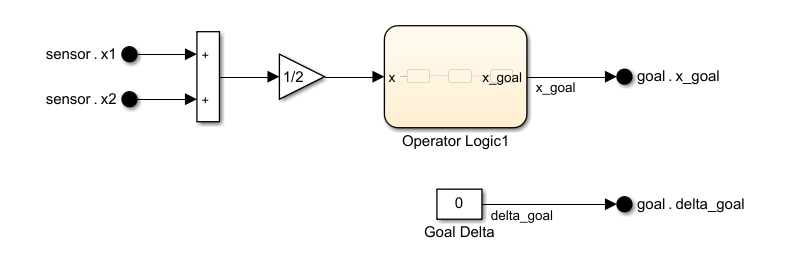

点开各个使用信号的模块内部，会有一些很大很黑的原点，会标注以bus名.信号名

Bus Element block结合了input模块和Bus的功能

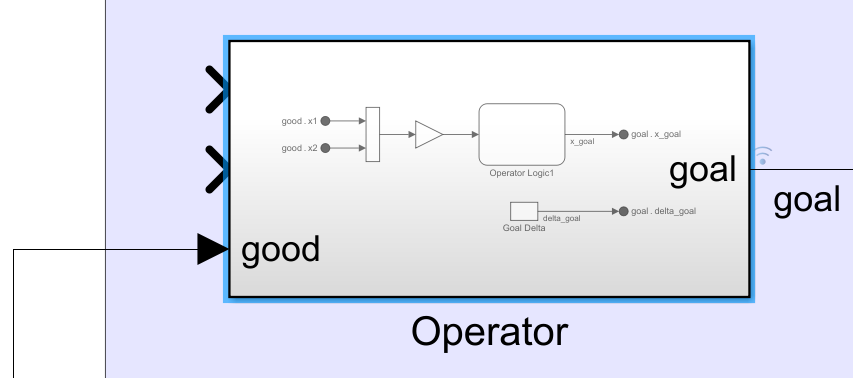

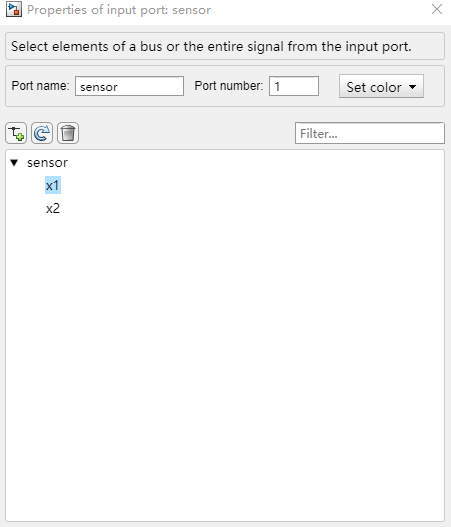

通过更改左上角的Portname和右上角的Port number，我们可以改变外面模型看到的bus接口名称和数量，比如改名为good，数量为3：

这个功能看起来真不错！以后可以试试用它来代替Bus试试？
