以例程simple_peripheral_oad_onchip为例
SDK版本：simplelink_cc2640r2_sdk_3_30_00_20
IAR打开工程

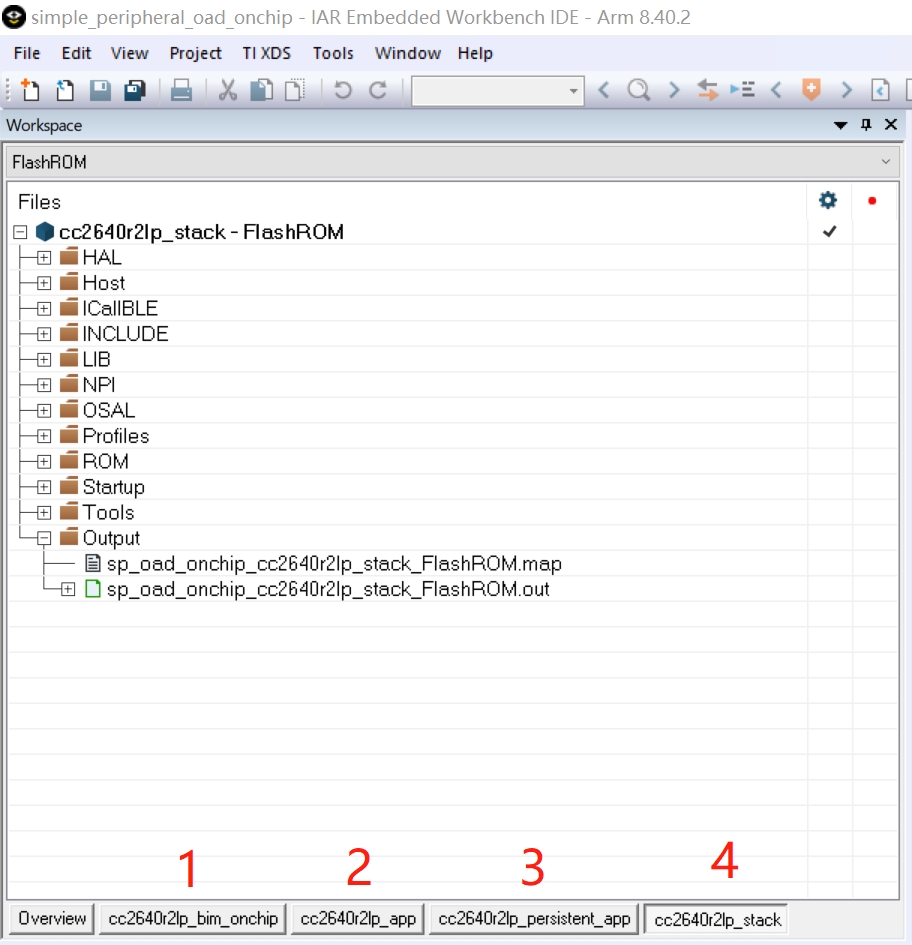

该例程的工程集成了4个项目的工程
| 序号 | 应用 | 介绍 | 固件路径 |
|---|---|---|---|
| 1 | BIM | 找到并跳转到正确的图像、更新后复制堆栈图像、在运行之前确保有效性和可选择的图像安全性。 | ...simple_peripheral_oad_onchiptirtosiarbim_onchipFlashOnlyExe |
| 2 | User app | 用户应用层程序、必须实现OAD重置服务 | ...simple_peripheral_oad_onchiptirtosiarappFlashROMExe |
| 3 | Persistent application | 提供实现OAD配置文件的轻量级应用程序 | ...simple_peripheral_oad_onchiptirtosiarpersistent_appFlashOnlyExe |
| 4 | Stack | BLE协议栈实现 | ...simple_peripheral_oad_onchiptirtosiarstackFlashROMExe |
依次编译bim、persistent、app三个工程
UniFlash固件下载

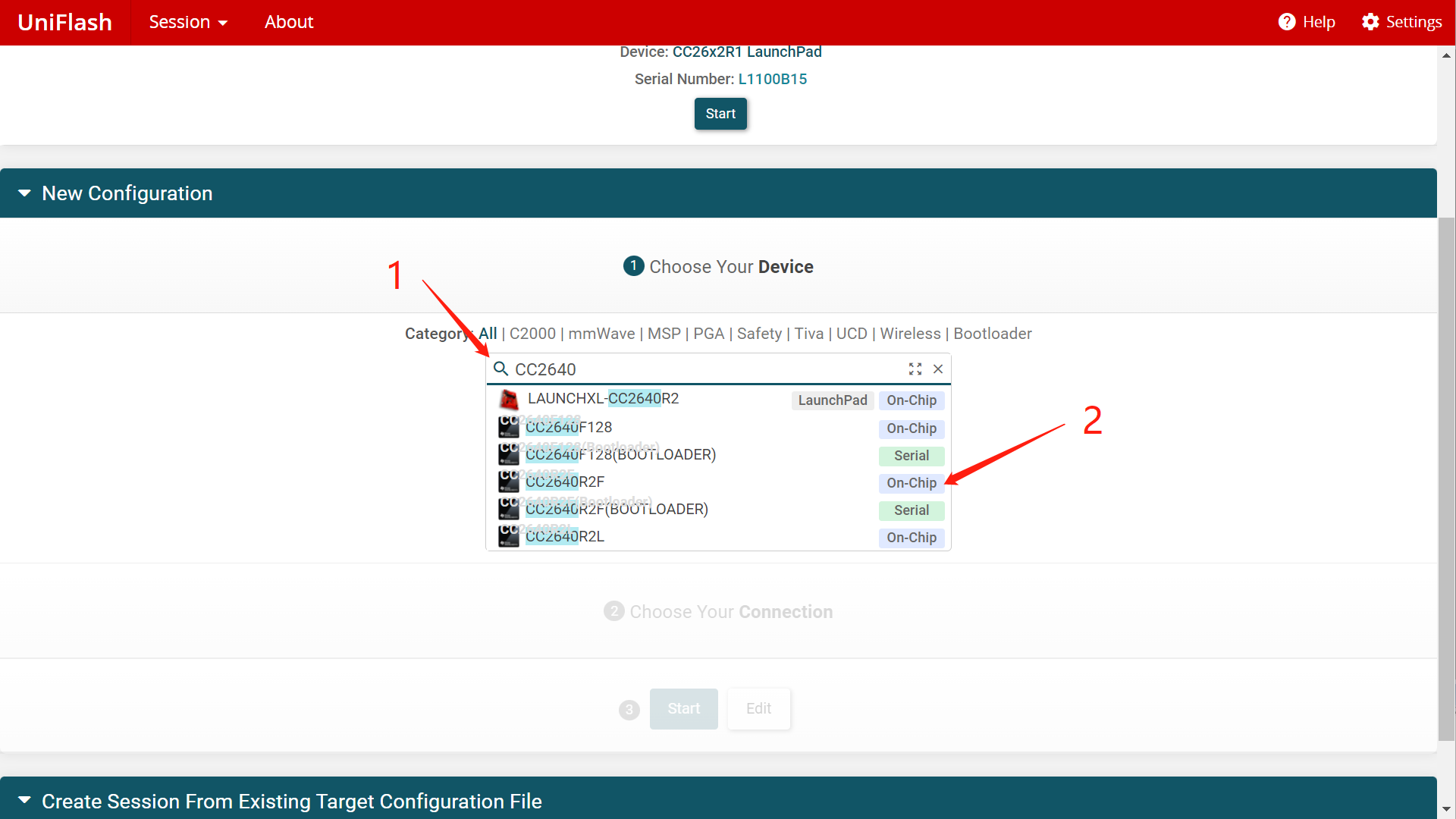

连接蓝牙设备

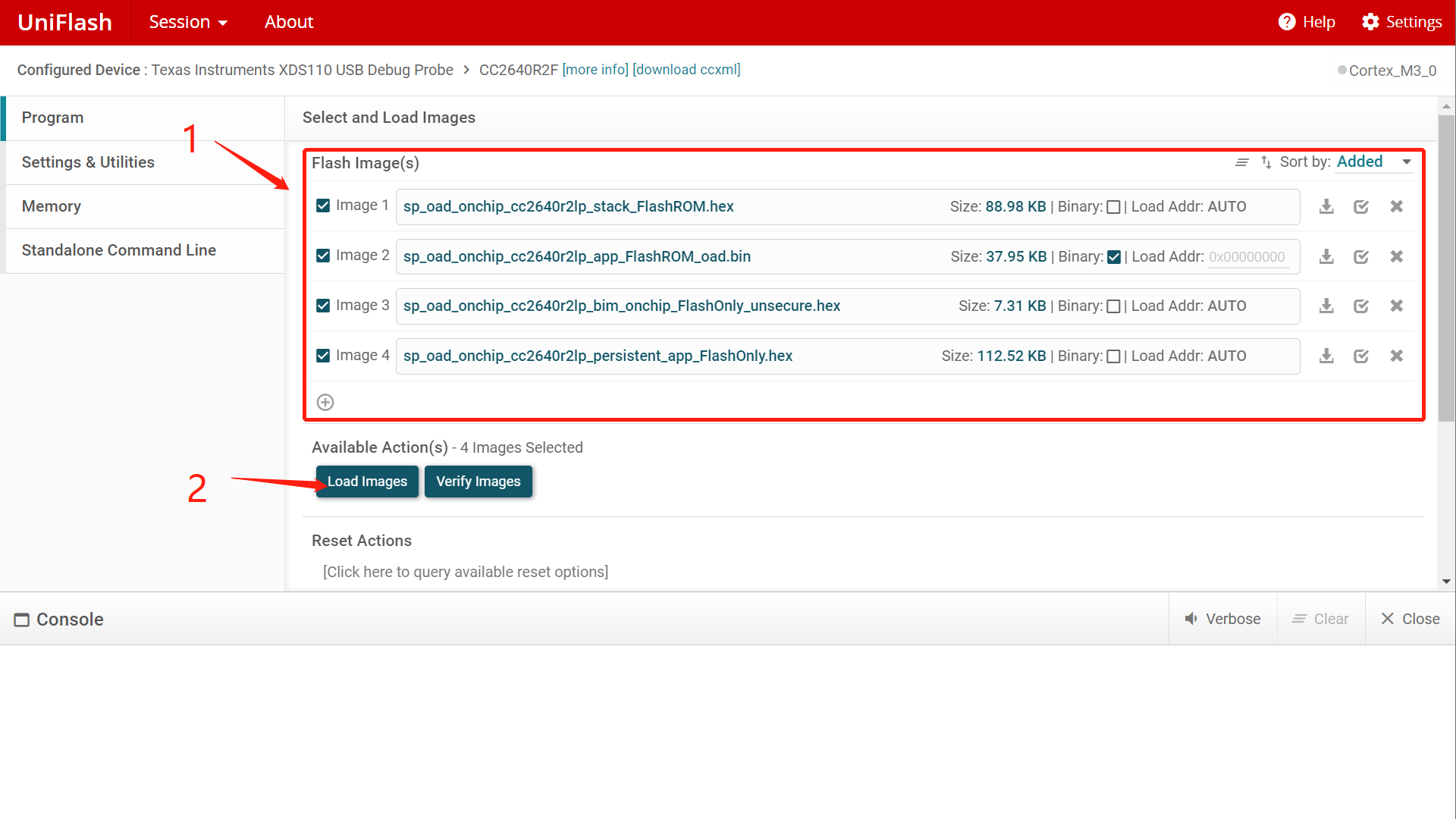

加载固件，然后点击Load Images，开始下载

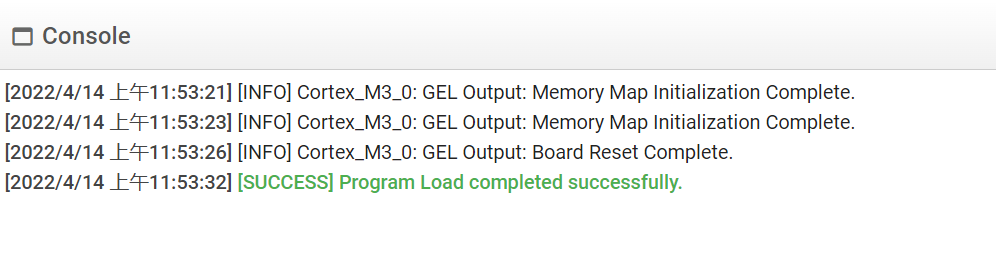

烧录成功
安卓APP操作

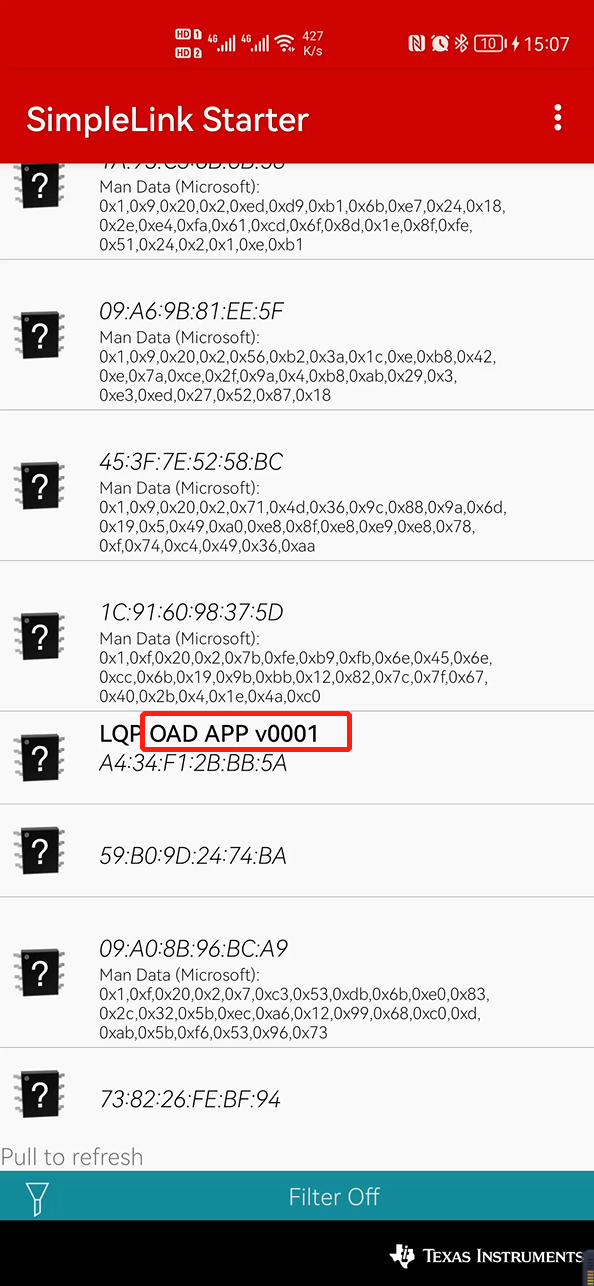

打开SimpleLink Starter，可以搜索到这个蓝牙设备，点击连接
连接后
点击START OAD，再点击RESET TARGET
重启后
重启后就可以搜索到这个设备，重新连接后就可以进行OAD固件升级

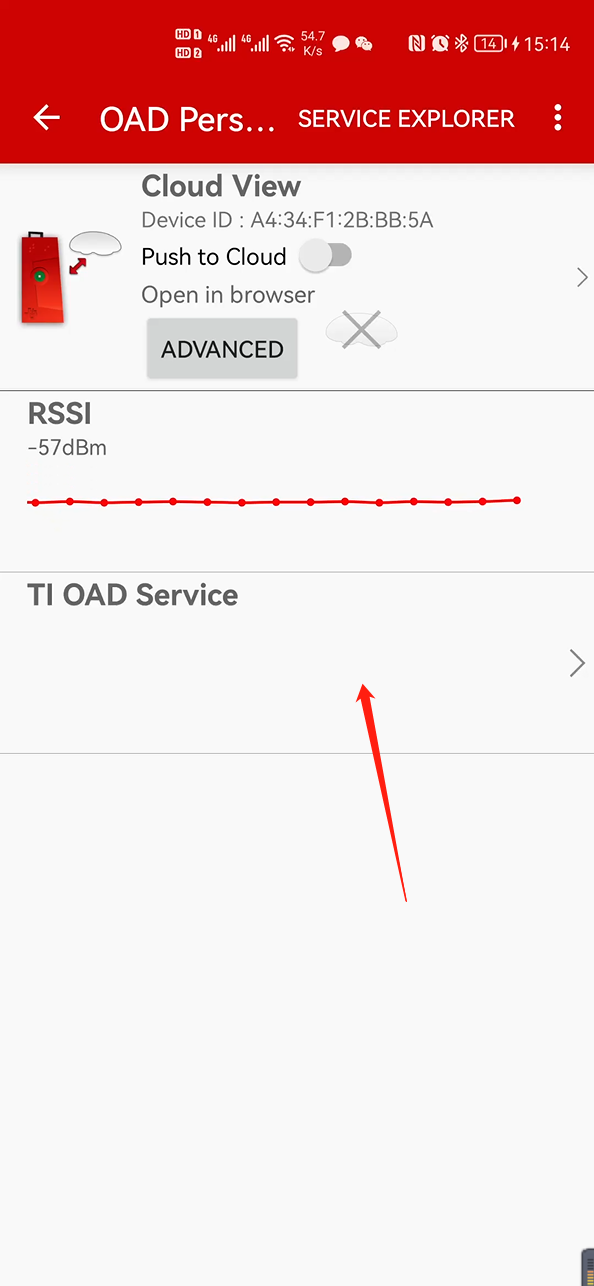

点击TI OAD Service
先将用户应用层固件放在手机上
固件路径：...simple_peripheral_oad_onchiptirtosiarstackFlashROMExesp_oad_onchip_cc2640r2lp_stack_FlashROM_oad.bin

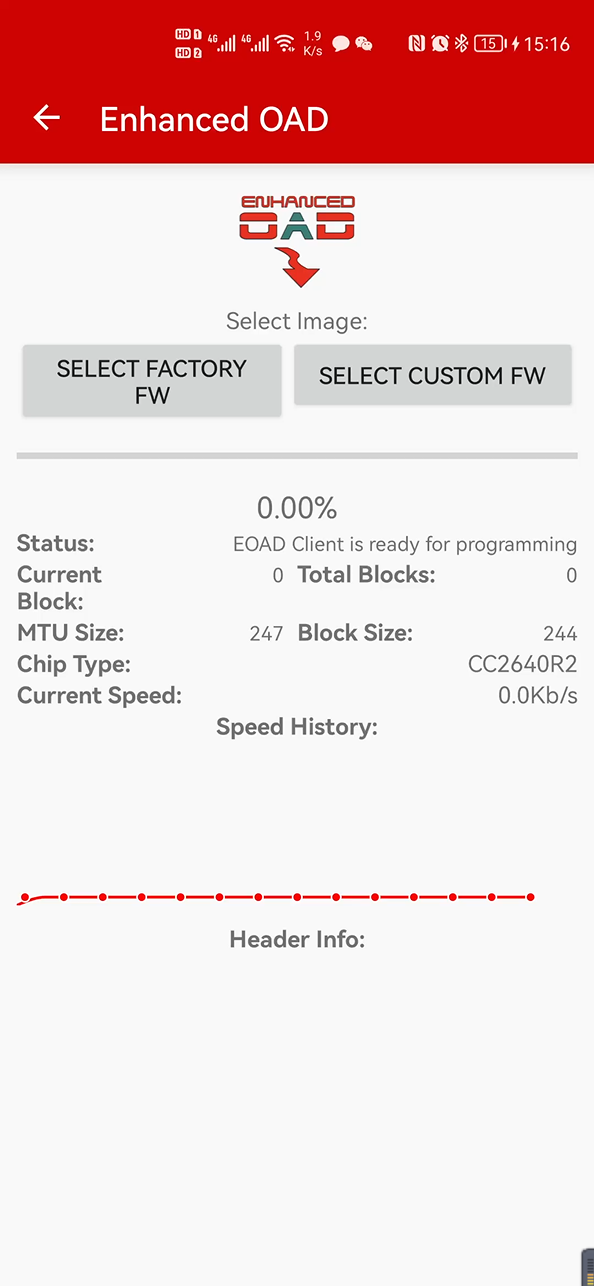

点击SELECT CUSTOM FW
选择固件

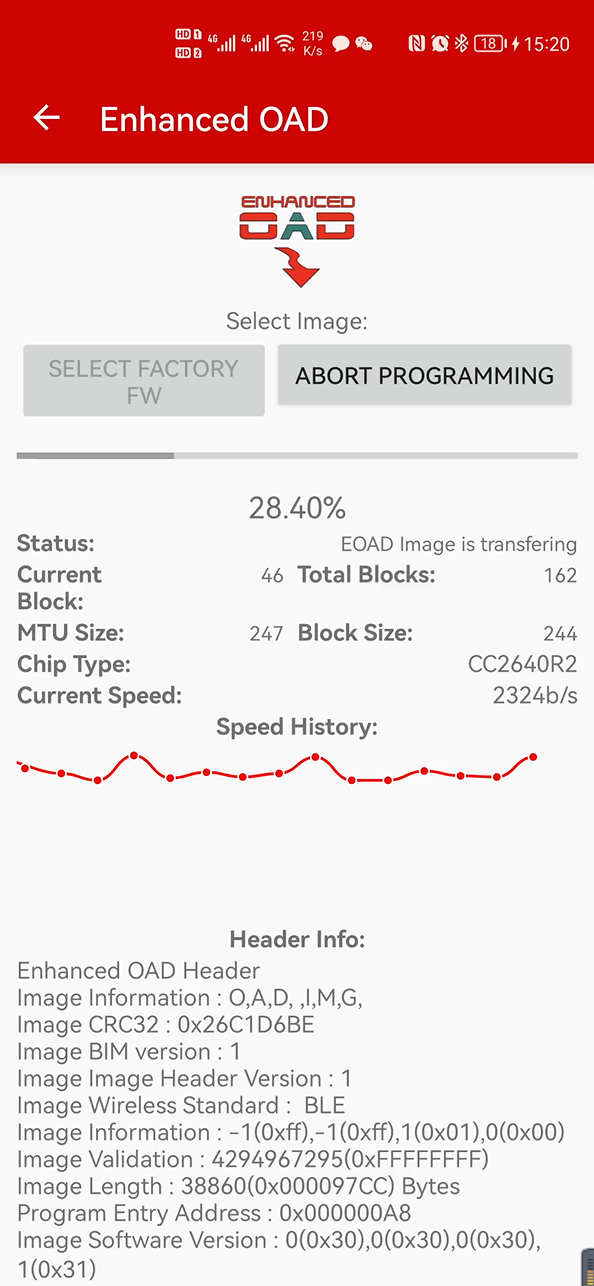

升级中

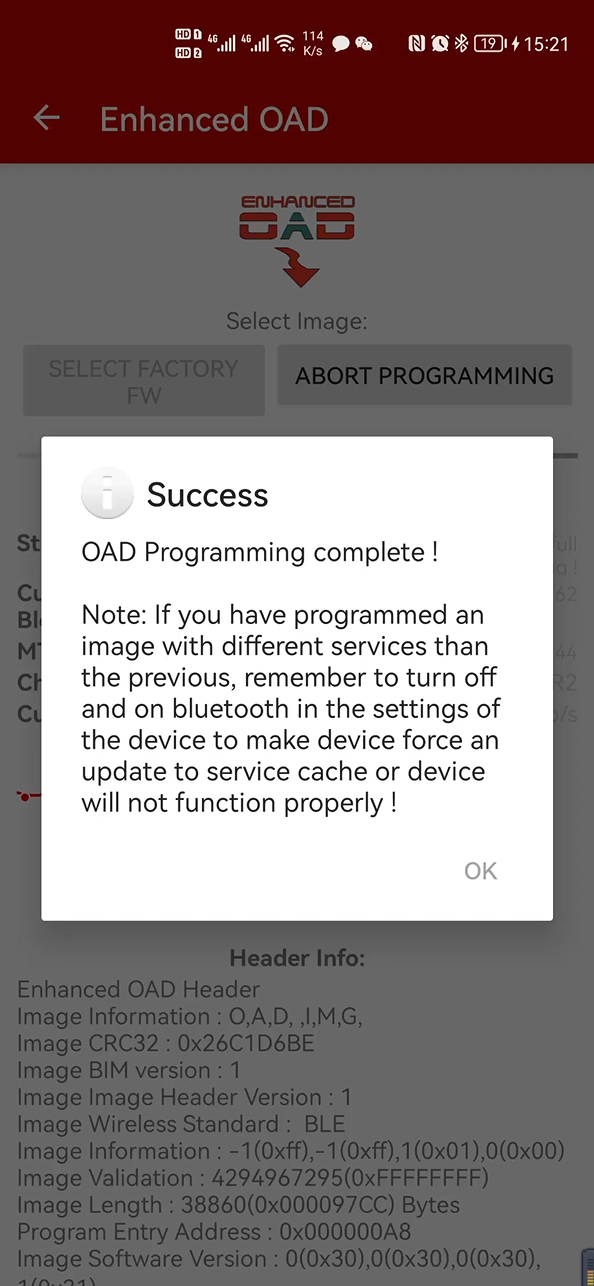

升级成功
