DELL R720 服务器 RAID阵列卡配置介绍

    RAID卡是服务器上的重要设备，其配置操作可以说是安装一台服务器的基本操作，不同服务器型号raid卡，操作方法会有一些区别，但总体都是大同小异。

RAID卡配置涉及的一些名称解释：

Disk Group ：磁盘组，这里相当于是阵列，例如配置了一个Raid 1 ，就是一个磁盘组；

VD（virtual Disk）：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个可以分为多个VD；

PD（physical disk）：故名思义，主是物理硬盘；

HS：Hot Spare ，热备盘

以下为DELL最新型号R720 12G H310  RAID卡基本操作：

（注：在RAID的操作过程中，有可能导致数据丢失，所以务必请备份数据）

1、在开机自检时按提示选择Ctrl+R 进入配置界面：

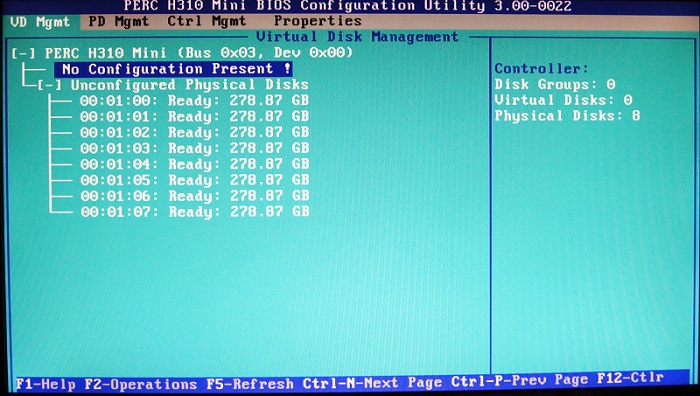

初始界面默认没有配置，可以从上图看到服务器安装了8块物理磁盘。按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单）。

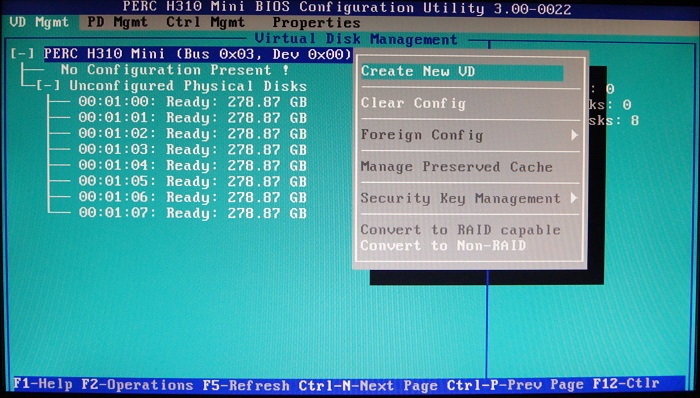

2、按F2展开虚拟磁盘创建菜单，在虚拟磁盘创建窗口，按回车键选择“Create New Vd”创建新虚拟磁盘。

3、创建一个RAID 5

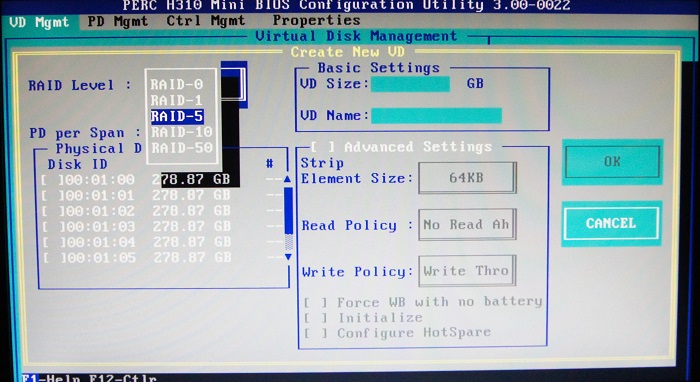

在RAID Level选项按回车，可以出现能够支持的RAID级别，同时也会根据具体配置的硬盘数量不同，选项也会有所区别。

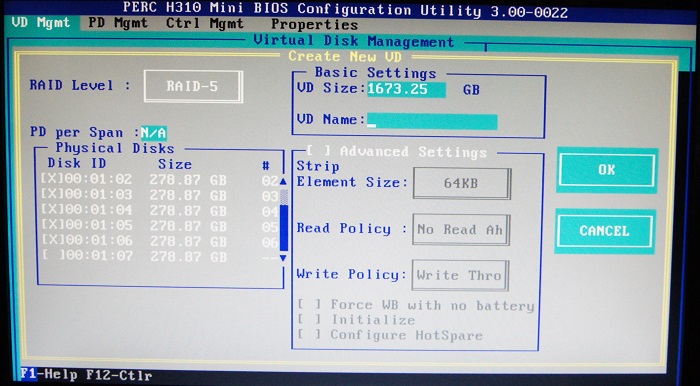

4、确认RAID级别后，按向下方向键，将光标移到 physical disks ,通过空格键来添加选中列表中的硬盘，当选择的硬盘数量达到这个raid 级别要求时，basic settings 的VD size中可以显示这个raid的默认容量信息。VD name 信息可以为空，也可以根据需要填写。有X标志为选中的硬盘。这里选中了7块硬盘。

关于高级设置（Advanced Settings）默认为关闭（不可修改），如果没有特殊要求，建议不要修改此处设置。

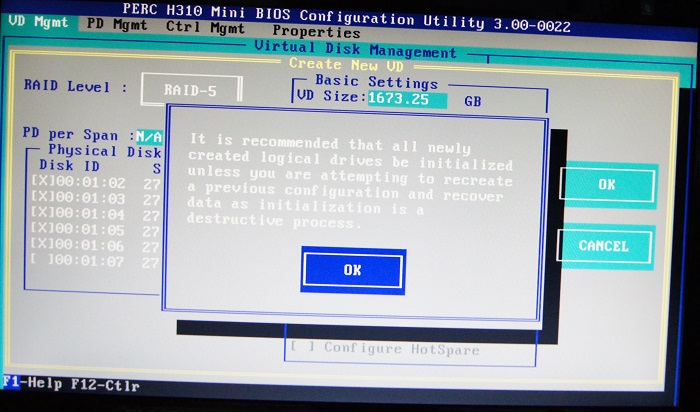

5、上述配置确认完成后，按tab键，将光标移到OK处，按回车，会出现如下提示。大概意思就是创建一个全新的阵列，建议进初始化操作，如果配置阵列是为了恢复之前的数据，则不要初始化操作。按回车完成RAID5创建操作。

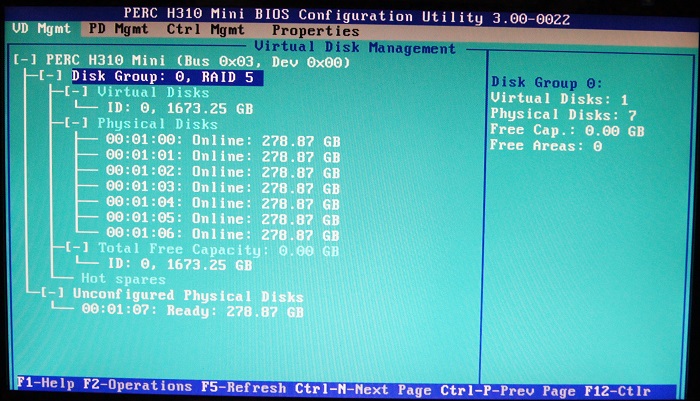

6、返回VD Mgmt主界面，可以看到刚才创建的RAID 5相关信息。

上述 Hot spares 项为没有配置，接下来将添加一个全局热备盘操作。

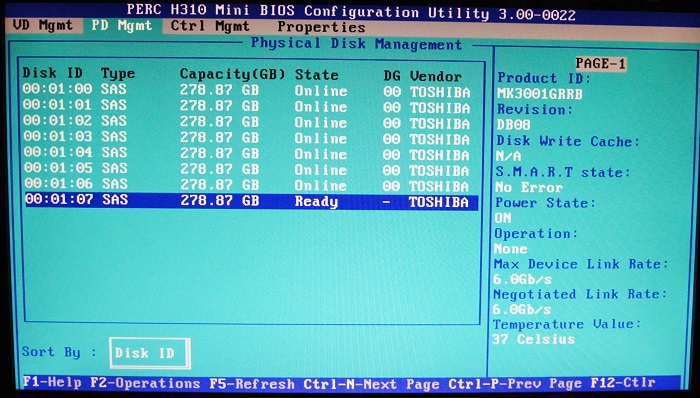

7、按CTRL+P，转到PD Mgmt 页面，选择07号硬盘

8、按F2，在弹出的菜单中，选择Make Global HS ，配置全局的热备盘：

9、确认上述磁盘为Hotspare：

10、返回VD mgmt ，可以看到现在磁盘组0的热备盘为第7个硬盘，也是全局热备盘：

至此，整个RAID 5 + 1个热备盘的配置基本完成！

其它操作：

1、移除热备盘：

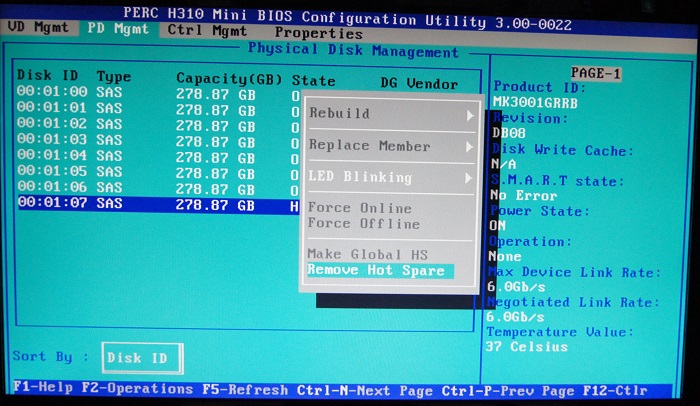

进入PD mgmt菜单，将光标移至热备盘处，按F2，选择Remove Hot Spare，回车即可：

2、当有多个磁盘组时，针对不同的磁盘组设置独立的热备盘操作：

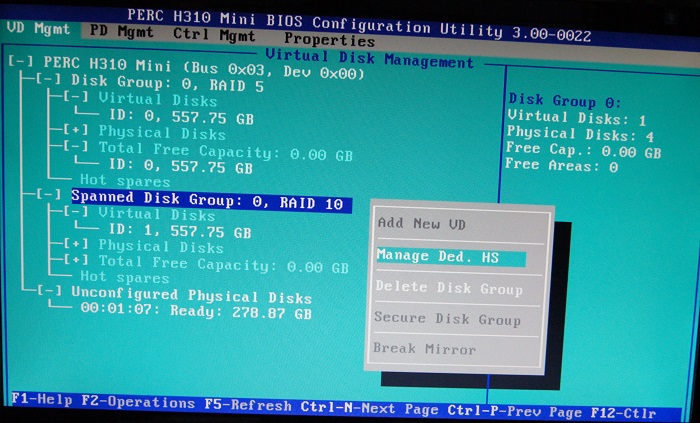

（1）、在配置好的虚拟磁盘管理界面下，将光标移至需要配置独立热备的磁盘组上，按F2，在出现的菜单中选择 manage Ded.HS

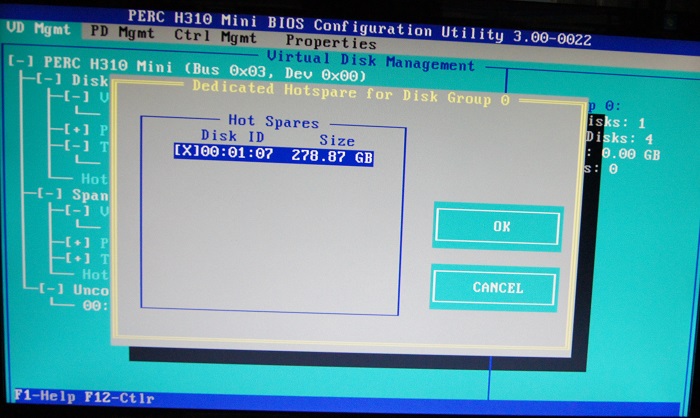

(2)、将光标移至需要配置为热备的硬盘上，按空格，看到X标识，说明 此硬盘被选择。将光标移至OK，回车即可：

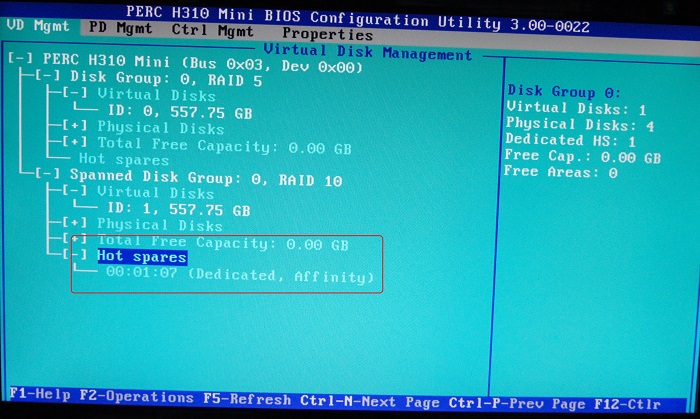

（3）、可以看到磁盘组1已经有了热备盘，并且为独立热备盘（dedicated），而磁盘组0没有热备盘：

（4）、移除热备盘，同第（1）步操作，将光标移至需要移除的磁盘组上，按F2，在弹出菜单选择 manage ded.HS  ,将光标移至需要移除的热备硬盘上，按空格去掉X标识即可。

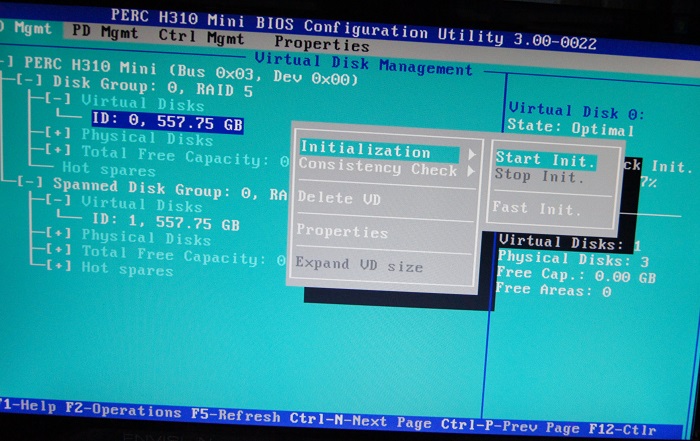

3、初始化磁盘，对配置成功的虚拟磁盘进行初始化（Initalization）,一致性校验（Consistency Check）:

初始化有快速和常规初始化。一般会选择Fast Init。

（注：初始化会清除硬盘、阵列中的所有信息，并且无法恢复）

到此日常服务器RAID配置所需操作基本完成。操作系统安装可以通过DELL自带光盘引导安装，现有中文版本，安装也非常简单！
