概述
客户需求分析
服务器群集通常是指两台或多台服务器共同工作，以提供相对单台服务器更高的系统可用性，可靠性和可扩展性。在这里，我们将讨论由两台服务器构成的双机互备方案。
使用基于x86处理器的服务器的用户，虽然在心理上已经将系统的可靠性降低了一个档次，但在某些情况下，仍然无法容忍由于系统停机或重启所带来的不便，例如：
邮件服务器需要24小时运行，以保证信息交流的通畅，您是否遇到过由于服务器宕机而无法查看邮件的苦恼呢？
数据库服务器通常存储的是大量的重要的业务数据，您是否遇到过当一笔业务正在处理时，服务器突然宕机，业务无法进行而耽误大量时间时的烦躁呢？
为此我们推荐的双机互备方案，就是为了减少由于以下问题带来的损失：
- 应用软件和重要的服务失效；
- CPU,内存，硬盘，网卡，电源等的硬件故障；
尽管采用了双机互备方案后还无法使系统达到永不停机的目标，但相对单机系统而言，也已经极大的提高了系统的可靠性和可用性。
方案功能与优势
作为行业领先的解决方案提供商，IBM公司在提供高性能，高可靠性，易于管理的x86服务器的基础上，广泛地开展与业界操作系统和应用软件提供商的合作，为最终用户提供切实可行的解决方案。
为了能够满足不同的成本要求，我们在此建议两套硬件方案：
- 采用x346作为服务器平台，采用Server-RAID 6M阵列卡和EXP400作为共享存储；
- 采用x366作为服务器平台，采用光纤存储DS400作为共享存储。
两套方案采用了不同的硬件设备，在成本上和系统可靠性上也有所不同。
第一套方案成本较低，尽管其可靠性已经比单机系统提高了很多，但由于其采用的服务器和存储连接的局限，性能相对于第二套方案较差。但能满足绝大多数对系统可靠性要求较高，对系统性能要求不很严格的情况。
以下是我们对两套双机互备方案的比较：
| 第一套方案 | 第二套方案 | |
| 服务器处理器最大扩展数量 | 2 | 4 |
| 服务器前端总线带宽 | 800MHz | 667MHz(双总线) |
| 内存可靠性设计 | 支持内存镜像和后备 | 支持内存镜像和热插拔，内存位冗余技术 |
| 服务器主机硬盘的连接 | Ultra320 SCSI | 串行连接SCSI |
| 服务器与存储的连接速度 | 320M | 2GB双向 |
| 服务器与存储的连接方式 | SCSI | 光纤 |
| 服务器TPmC值 | 68000 | 150704 |
| 成本 | 低 | 高 |
方案优势：
- 在功能上，以上两套方案都能实现Active-Standby和Active-Active运行模式；
- 以上两套方案可在Windows和Linux操作系统上实现；
- IBM director可集成群集的管理功能；
- 服务器系统的设计提高了硬件系统的可靠性。
方案系统架构图

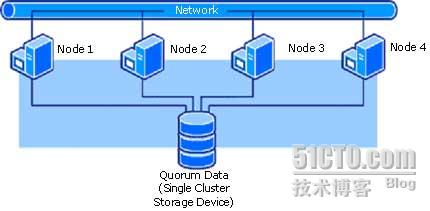

Single Quorum Device Cluster
方案网络拓扑图
1)第一套方案

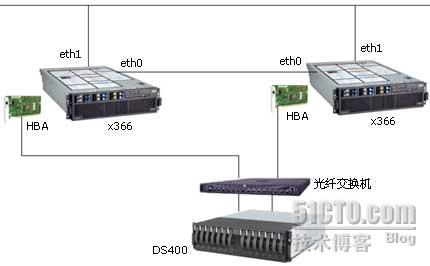

2）第二套方案
建议配置方案
(注：建议配置仅供参考，不能作为最终采购的配置单)
1）低成本的Windows双机互备方案
| 类别 | 产品号 | 产品描述 | 数量 |
| 硬件 | 8840 | X346 | 2 |
| 59P5018 | EXP400 | 1 | |
| 32P0033 | ServerRAID 6M | 2 | |
| 操作系统 | Windows 2003 Enterprise Server with SP1 | 2 | |
| 软件 | IBM ServerRAID Manager | 1 | |
| IBM Cluster Solution | 1 |
2）高性价比的 Windows 双机互备方案
| 类别 | 产品号 | 产品描述 | 数量 |
| 硬件 | 8863 | X366 | 2 |
| 24P0960 | 2GB HBA卡 | 2 | |
| 2006L10 | Storage Switch Model L10 | 1 | |
| 22R0483 | 短波光纤模块(L10用) | 1 | |
| 19K1271 | 短波光纤模块(DS400用) | 1 | |
| 操作系统 | Windows 2003 Enterprise Server with SP1 | 2 | |
| 软件 | IBM ServerRAID manager | 1 |
3）低成本的Linux双机互备
3.1 采用Redflag HA
| 类别 | 产品号 | 产品描述 | 数量 |
| 硬件 | 8840 | X346 | 2 |
| 59P5018 | EXP400 | 1 | |
| 32P0033 | ServerRAID 6M | 2 | |
| 操作系统 | Redflag DC server 4.1 | 2 | |
| 软件 | Redflag HA | ||
| IBM ServerRAID Manager | 1 | ||
| IBM Cluster Solution | 1 |
3.2 采用Steeleye Lifekeeper
| 类别 | 产品号 | 产品描述 | 数量 |
| 硬件 | 8840 | X346 | 2 |
| 59P5018 | EXP400 | 1 | |
| 32P0033 | ServerRAID 6M | 2 | |
| 操作系统 | Redhat EL 3 | 2 | |
| 软件 | Lifekeeper | ||
| IBM ServerRAID Manager | 1 |
4）高性价比的 Linux 双机互备方案
4.1 采用Novell Skybility HA Service
| 类别 | 产品号 | 产品描述 | 数量 |
| 硬件 | 8863 | X366 | 2 |
| 24P0960 | 2GB HBA卡 | 2 | |
| 1700 | IBM DS400光纤存储盘柜 | 1 | |
| 2006L10 | Storage Switch Model L10 | 1 | |
| 22R0483 | 短波光纤模块(L10用) | 1 | |
| 19K1271 | 短波光纤模块(DS400用) | 1 | |
| 操作系统 | Suse Linux 9 | 2 | |
| 软件 | Skybility HA Service | 1 | |
| IBM ServerRAID Manager | 1 |
4.2 采用IBM Tivoli System Automation
| 类别 | 产品号 | 产品描述 | 数量 |
| 硬件 | 8863 | X366 | 2 |
| 24P0960 | 2GB HBA卡 | 2 | |
| 1700 | IBM DS400光纤存储盘柜 | 1 | |
| 2006L10 | Storage Switch Model L10 | 1 | |
| 22R0483 | 短波光纤模块(L10用) | 1 | |
| 19K1271 | 短波光纤模块(DS400用) | 1 | |
| 操作系统 | Redhat EL4 | 2 | |
| 软件 | Tivoli System Automation | 1 | |
| IBM ServerRAID Manager | 1 |
服务与支持
服务器保修服务条款如下：
- 保修期内的电话支持
- 三年保修期间的硬件更换(x306一年保修期间的硬件更换)
- 服务级别：5 x 9 ,第二个工作日响应
服务器的增值收费服务：
- 现场安装服务;
- 7*24小时保修服务升级;
- 保修期外的延期服务，分为5*9 和 7*24两种;
- 高可用方案的支持(MSCS & Linux HA 方案);
- 高性能计算的实施(LC1350)
- x系列服务器的性能调整
- VMware方案实施
- IBM director方案实施
- IBM Microsoft 数据中心方案实施
