Wifi 架构 (来源官网)

Android 提供默认 Android 框架实现，其中包括对各种 WLAN 协议和模式的支持，这些协议和模式包括：

    WLAN 基础架构 (STA)

    网络共享模式或仅限本地模式下的 WLAN 热点 (Soft AP)

    WLAN 直连（点对点）

    WLAN 感知 (NAN)

    WLAN RTT (IEEE 802.11mc FTM)

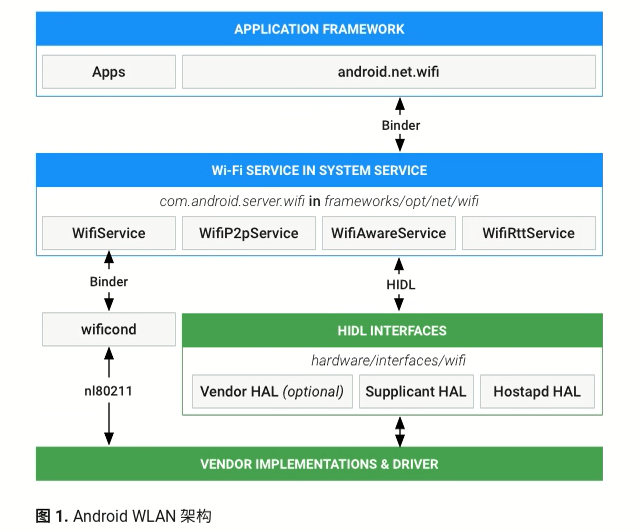

使用 WLAN 服务的应用通过 Binder 直接与各种 WLAN 服务进行通信。WLAN 服务在系统服务中运行，并通过 HIDL 与 HAL 进行通信。下图显示了 Android WLAN 堆栈的常规结构。

应用框架

应用代码位于应用框架级别，它使用各种 android.net.wifi API 与 WLAN 框架和硬件进行交互。此代码在内部通过 Binder IPC 机制调用 WLAN 进程。

WLAN 服务

WLAN 服务在系统服务中运行，这类服务位于 frameworks/opt/net/wifi 中。WLAN 服务通过 HIDL 与 WLAN HAL 进行通信。

WLAN 服务有很多种：

    WLAN 服务：用于控制 WLAN 基础架构模式（包括 STA 和 AP）的主要机制。

    WLAN 点对点服务：管理 WLAN 直连模式。

    WLAN 感知服务：管理 WLAN 感知模式。

    WLAN RTT 服务：管理 IEEE 802.11mc FTM 功能。

此外，WLAN 框架还包括一个独立的进程 wificond，此进程位于 system/connectivity/wificond 中。wificond 进程通过标准 nl80211 命令与 WLAN 驱动程序进行通信。

WLAN HAL

WLAN 框架具有三个 WLAN HAL 表面，分别由三个不同的 HIDL 软件包表示：供应商 HAL、客户端 HAL 和 Hostapd HAL。

WLAN 框架具有三个 WLAN HAL 表面，分别由三个不同的 HIDL 软件包表示：

供应商 HAL：Android 专用命令的 HAL 表面。HIDL 文件位于 hardware/interfaces/wifi/1.x 中。

客户端 HAL：wpa_supplicant 的 HAL 表面。HIDL 文件位于 hardware/interfaces/supplicant/1.x 中。

Hostapd HAL：hostapd 的 HAL 表面。HIDL 文件位于 hardware/interfaces/hostapd/1.x 中。

供应商 HAL

供应商 HAL 提供 Android 专用命令。供应商 HAL 对于基础架构 Station (STA) 和 Soft AP (SAP) 模式的正常运行而言是可选的（不是必需的）。不过，对于 WLAN 感知和 WLAN RTT 服务而言，供应商 HAL 是必要 HAL。

在 HIDL 之前（即 Android 8.0 版本之前），Android 使用的是现在称为“旧版 HAL”的 HAL 机制。Android 源代码目前使用在旧版 HAL 之上运行的 shim 来提供 HIDL 默认实现。

旧版 HAL 标头位于 hardware/libhardware_legacy/include/hardware_legacy/ 中。基于旧版 HAL 的实现位于 hardware/interfaces/wifi/1.x/default 中。

客户端 HAL

客户端 HAL 为 wpa_supplicant 守护进程提供 HIDL 接口。

wpa_supplicant 源代码位于 external/wpa_supplicant_8/wpa_supplicant 中。提供 HIDL 接口的 wpa_supplicant 代码位于 hidl 子目录中。

Hostapd HAL

Hostapd HAL 为 hostapd 守护进程提供 HIDL 接口。

hostapd 源代码位于 external/wpa_supplicant_8/hostapd 中。提供 HIDL 接口的 hostapd 代码位于 hidl 子目录中。
