一天一道Verilog编程题（－）

编写Verilog代码：
输入ｉｎ，输出为ｏｕｔ，对输入in维持的周期进行计数计数周期为N，如果N＜４输出out为０；如果N＞４，则拉高out并保持N/4个周期数，限定out的输出高电平数不大于６.

此题可以由状态加上两个计数器组成，状态机有４个状态分别为：
S_IDLE：初始状态，
S_CNT：输入信号高电平持续周期计数；
S_DE：判断输出高电平持续的周期数；
S_OUT:输出ｏｕｔ。

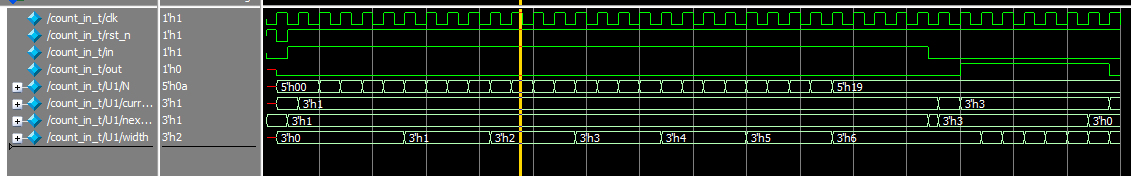

代码，testbench以及仿真结果如下：

module count_in( out,in,clk,rst_n);
	parameter S0=2'b00,
			  S1=2'b01,
			  S2=2'b10,
			  S3=2'b11;

	input in,clk,rst_n;
	output out;
	reg out;
	reg [2:0] current_state,next_state;

	reg [4:0] N;
	reg [2:0] width;



	always@(posedge clk or negedge rst_n)
	begin
		if (!rst_n)
			current_state<=S0;
		else
			current_state<=next_state;
	end

	always@(*)
	begin
		next_state=2'bxx;
		case(current_state)
			S0:begin
				if (in==1'b1)
					next_state=S1;
				else
					next_state=S0;
			   end
			S1:begin
				if (in==1'b1)
					next_state=S1;
				else
					next_state=S2;
			   end
			S2:begin
					if (width==0)
						next_state=S0;
					else
						next_state=S3;
				end
			S3:begin
					if (width==0)
						next_state=S0;
					else
						next_state=S3;
				end
			default:next_state=S0;
		endcase
	end

	always @ (*)
	begin
		if (current_state==S3)
			out=1'b1;
		else
			out=1'b0;
	end
	always @ (posedge clk or negedge rst_n)
	begin
		if (!rst_n)
			N<=0;
		else if (current_state==S1)
		begin
			if (N<=5'd24)
				N<=N+1'b1;
			else
				N<=N;
		end
		else if (current_state==S0)
			N<=0;
	end

	always @ (posedge clk or negedge rst_n)
	begin
		if (!rst_n)
			width<=0;
		else if (current_state==S1)
		begin
		if (N<4)
			width<=0;
		else if (N<8)
			width<=3'b001;
		else if (N<12)
			width<=3'b010;
		else if (N<16)
			width<=3'b011;
		else if (N<20)
			width<=3'b100;
		else if (N<24)
			width<=3'b101;
		else
			width<=3'b110;
		end
		else if (current_state==S3)
			width<=width-1'b1;
	end
endmodule


module count_in_t;
	reg clk,rst_n;
	reg in;
	wire out;

	count_in U1(.clk(clk),.rst_n(rst_n),.in(in),.out(out));

	initial
	begin
		clk=1'b0;
		forever #10 clk=~clk;
	end

	initial
	begin
		rst_n=1'b1;
		in=1'b0;
		#10 rst_n=1'b0;
		#10 rst_n=1'b1; in=1'b1;
		#600 in=1'b0;
	end
endmodule
