0 ????实验目的

（1）熟悉触发器的逻辑功能及特性。

（2）掌握集成D和JK触发器的应用。

（3）掌握时序逻辑电路的分析和设计方法。

1 ????实验仪器及材料

2 ????实验内容及步骤

1. 用D触发器（74LS74）组成二分频器、四分频器

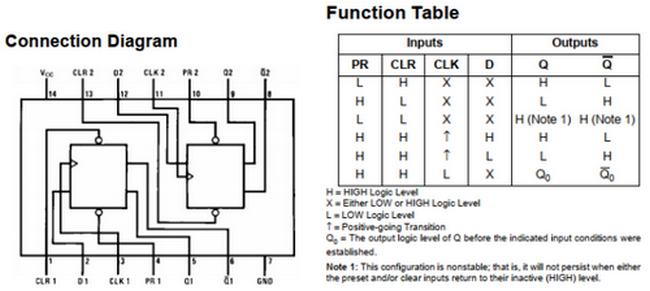

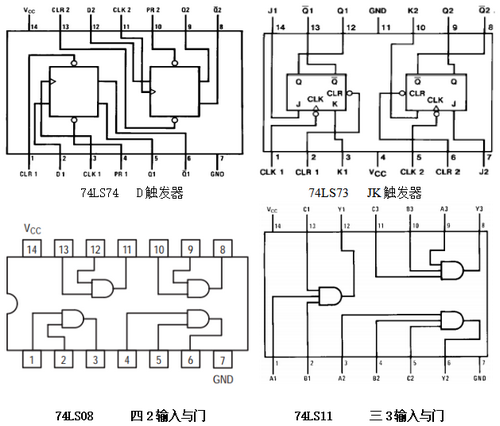

74LS74是双D触发器（上升沿触发的D触发器），其管脚图和功能表如下：

每个74LS74芯片有两个D触发器，每个D触发器有D输入端，CLK时钟输入端（上升沿有效），CLR直接复位端（低电平有效） ， PR直接置位端（低电平有效），Q、Q'输出端。D触发器的特性方程为：

（1）用一个D触发器组成二分频器

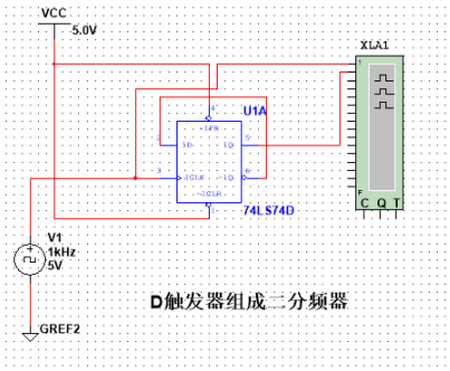

1）电路图

2）二分频器时序图

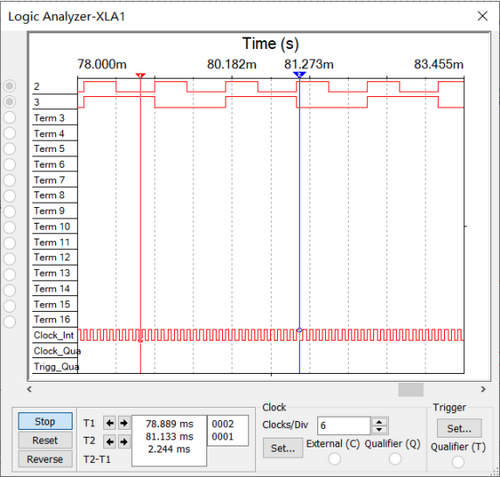

用逻辑分析仪观察时钟信号（CLK）和二分频输出（Q）的时序图（逻辑分析仪用法见后附注意事项）

Q的周期是CLK的二倍，Q的频率是CLK的½，所以输出Q是时钟信号CLK 的二分频。

（2）用一片74LS74组成四分频器

参考一个D触发器组成二分频器的方法，用两个D触发器（一片74LS74）组成四分频器，并用逻辑分析仪观察时序图

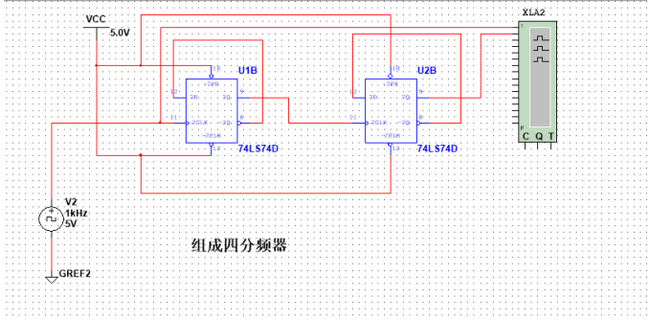

1）电路图

2）四分频器时序图

用逻辑分析仪观察时钟信号（CLK）和四分频输出（Q）的时序图

2. 用JK触发器（74LS73）组成同步十进制加法计数器

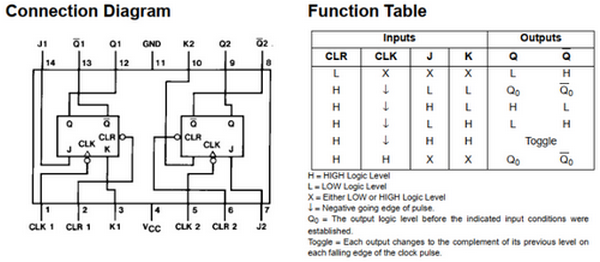

74LS73是双JK触发器（下降沿触发的JK触发器），其管脚图和功能表如下：

每个74LS73芯片有两个JK触发器，每个JK触发器有J、K输入端，CLK时钟输入端（下降沿有效），CLR直接复位端（低电平有效），Q、Q'输出端。JK触发器的特性方程为：

设计方法：

（1）逻辑抽象

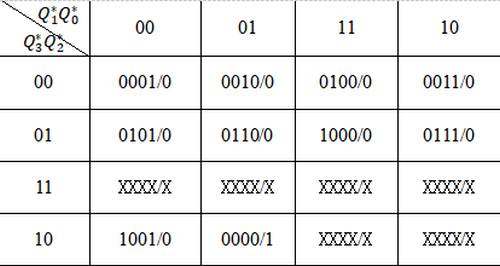

十进制计数器有10个稳定状态，最少应由4个触发器组成。触发器的输出分别记为Q3Q2Q1Q0，按十进制加法的计数规律编码，作状态转换表如下所示：

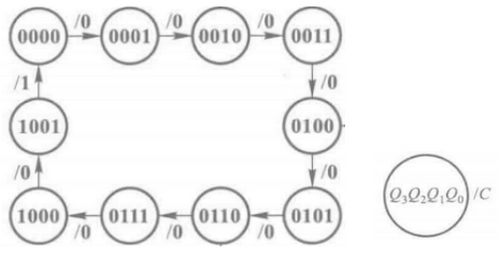

状态转换图如图所示：

（2）

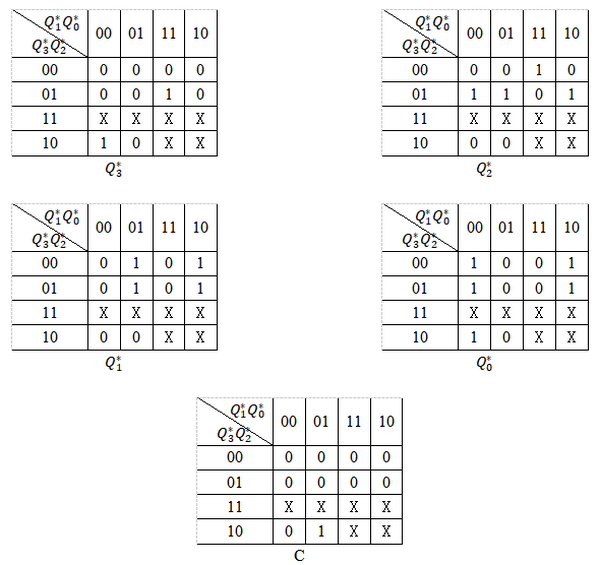

根据状态转换表，作出次态Q'3Q'2Q'1Q'0和输出C的卡诺图：

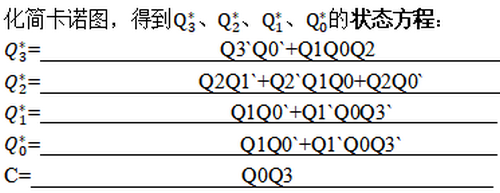

卡诺图分解并化简，得到状态方程：

将1010-1111这6个无效状态分别代入状态方程求其次态，检查电路是否能够自启动，如果不能自启动，需要重新化简状态方程。

（3）将Q'3Q'2Q'1Q'0的状态方程与JK触发器的特性方程Q'=JQ'+K'Q对比，得到每个触发器

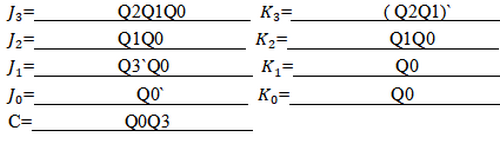

对比，得到每个触发器的驱动方程：

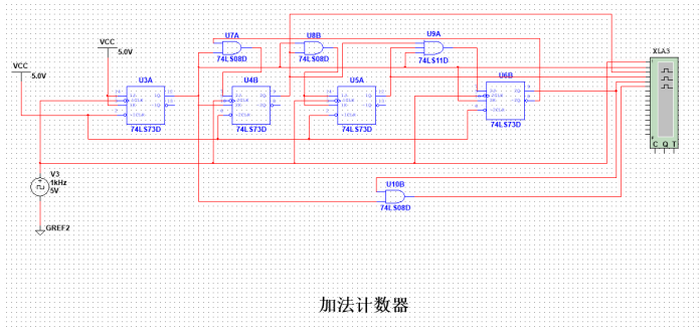

（4）根据驱动方程画电路图（替换成自己的电路图），需要用到与门。

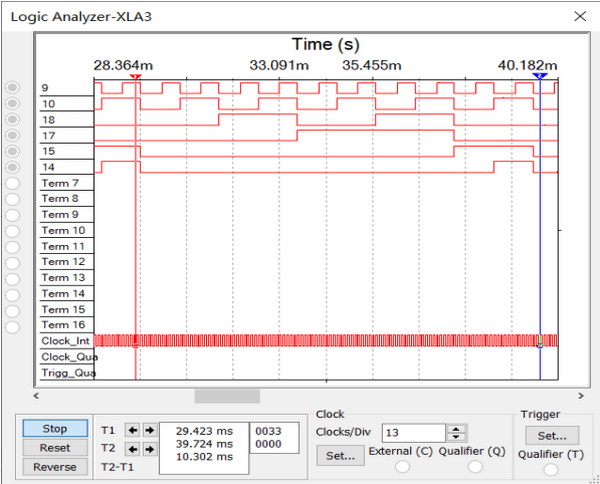

（5）用逻辑分析仪观察并记录CLK、Q0、Q1、Q2、Q3、C的时序图（替换成自己的电路图）用标尺截取10个时钟，观察每个时钟对应的状态，如果状态是按照十进制加法计数器的状态转换图变化，则设计正确，记录时序图。

3 ????实验内容及步骤
