verilog 12小时时钟设计

题目来源于HDLBits

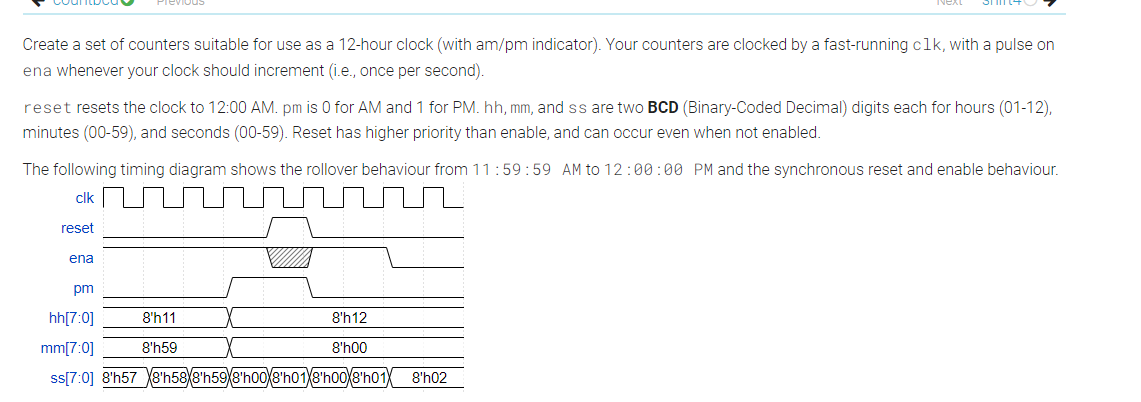

大致意思是设计一个12小时的时钟，分为时 分 秒 ，每个单位又由两个bcd码组成，复位为12：00：00；且有pm信号输出，pm为1时为下午。
代码如下：

module top_module(
    input clk,
    input reset,
    input ena,
    output pm,
    output [7:0] hh,
    output [7:0] mm,
    output [7:0] ss);

    wire [4:0] enable;
    wire pm_ding;
    assign enable[0] = ss[3:0]== 4'd9&&ena;
    assign enable[1] = (ss[7:4]==4'd5) && enable[0];
    assign enable[2] = (mm[3:0]==4'd9)&&enable[1];
    assign enable[3] = (mm[7:4]==4'd5)&&enable[2];
    assign enable[4] =(hh[3:0]==4'd9)&&enable[3];
    assign pm_ding = (hh[7:4]==4'd1)&&(hh[3:0]==4'd1)&&enable[3];
    assign pm = pm_temp;



    counter10 inst1(clk,reset,ena,ss[3:0]);
    counter6 inst2(clk,reset,enable[0],ss[7:4]);
    counter10 inst3(clk,reset,enable[1],mm[3:0]);
    counter6 inster4(clk,reset,enable[2],mm[7:4]);
    counterh10 inster5(clk,reset,enable[3],hh[7:4],hh[3:0]);
    counterh6 inster6(clk,reset,enable[3],enable[4],hh[3:0],hh[7:4]);

    reg pm_temp;
    always@(posedge clk)begin
        if(reset)
            pm_temp <= 1'b0;
        else if(pm_ding)
            pm_temp <= ~pm_temp;
    end




endmodule

module counter10(
    input clk,
    input reset,
    input ena,
    output reg [3:0] q);

    always@(posedge clk)begin
        if(reset)
            q <= 4'd0;
        else if(ena)begin
            if(q == 4'd9)
                q <= 4'd0;
            else
                q <= q + 1'b1;
        end
    end
endmodule

module counter6(
    input clk,
    input reset,
    input ena,
    output reg [3:0] q);

    always@(posedge clk)begin
        if(reset)
            q <= 4'd0;
        else if(ena)begin
            if(q == 4'd5)
                q <= 4'd0;
            else
                q <= q + 1'b1;
        end
    end
endmodule

module counterh10(
    input clk,
    input reset,
    input ena,
    input [3:0] h,
    output reg [3:0] q);

    always@(posedge clk)begin
        if(reset)
            q <= 4'd2;
        else if(ena)begin
            if(q == 4'd9)
                q <= 4'd0;
            else if(h==4'd1&&q==4'd2)
                q <= 4'd1;
            else
                q <= q + 1'b1;
        end
    end
endmodule

module counterh6(
    input clk,
    input reset,
    input ena,
    input ena1,
    input [3:0] h,
    output reg [3:0] q);

    always@(posedge clk)begin
        if(reset)
            q <= 4'd1;
        else if(ena)begin
            if(q==4'd1&&h==4'd2)
                q <= 4'd0;
            else if(ena1)
                q <= q + 1'b1;
        end
    end
endmodule

我是首先写了几个小模块分别为10位和6位计数器控制分和秒，另外因为小时这两位复位和置位比较特殊，所以还写了另两个模块counterh10,counterh6。
其实主要设计为使能信号的控制，另外要特别注意小时这两位的使能信号和置位。
