概述
ESP-01S扩展IO脚
- ESP-01S优缺点
- ESP-01S优点
- ESP-01S缺点
- 如何解决？
ESP-01S优缺点
ESP-01S优点

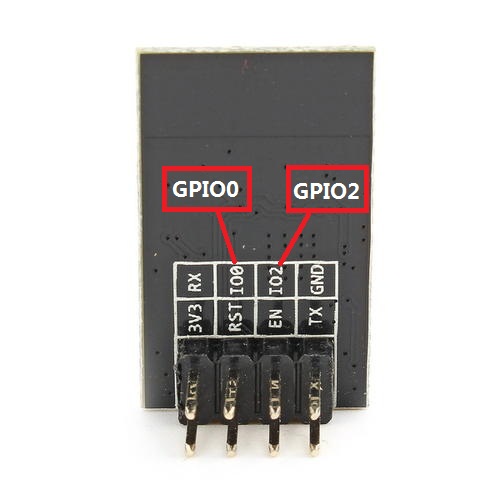

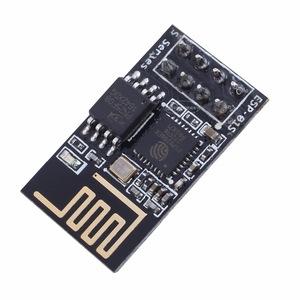

ESP-01S图片如下：
- 体积很小: 14mmX24mm
- 非常方便嵌入自己的产品当中，只要在自己开发的产品中留有适当的位置，就可以以整体的方式插进去，不需要每一款产品都要重新设计ESP8266电路，提高开发效率。在一些功能比较单一的产品中，两个IO脚已经够用，比如LED灯、插座。
ESP-01S缺点
- 上面说到它的优点，不得不提到它的缺点
一、整个板子是裸露的，非常容易受到电磁干扰。在实际使用感性负载（旧式镇流器日光灯）电路中，每次开关都很容易造成芯片重启，电源输入要接入共模电感，并加入X电容，才能勉强工作，偶尔还是会受干扰重启，对此有遇到过并且解决了的欢迎交流。 - 二、两个IO脚确实有点少了，在一些除了开关功能还带个传感器的，就无能为力了，毕竟两个IO脚，一个用来就按键，一个用来输出高低电平。传感器就没地方接了。而那两个脚已经不适合重复利用。
如何解决？
- 我们可以从乐鑫官方文档可以看出，ESP8266有多个IO脚，而ESP-01S只用了两个IO脚，还有一些IO脚没有引用出来。包括ADC引脚。

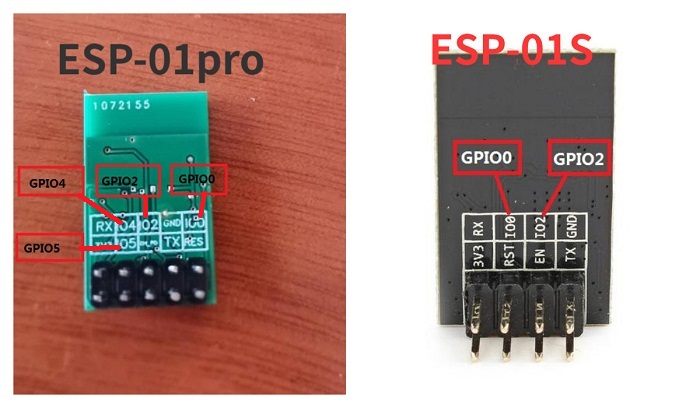

- 为此，我们在保持原有的大小不变，重新布局了线路，额外引出了IO4、IO5，还有ADC，如下对比图：
- 虽然只是多了两个IO脚，但是，增加了更多的扩展空间！可以挂更多的传感器。而且体积还是原来那么小！

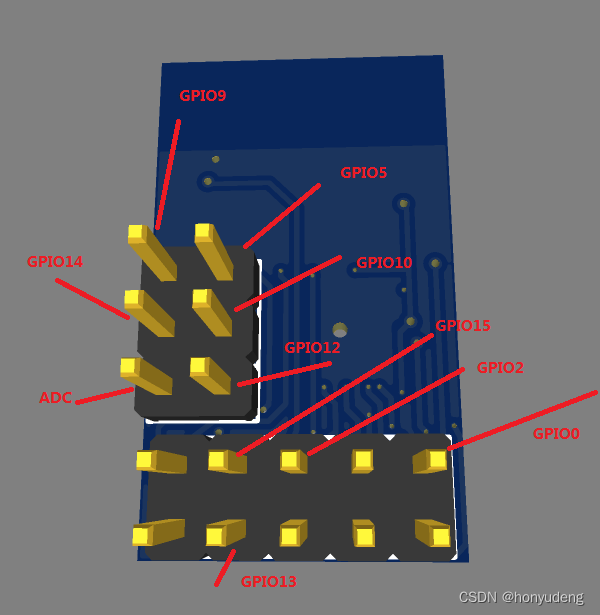

我们做的ESP8285板子，大家快来围观
ESP8285 GPIO引脚图：
乐鑫ESP8285
最后
