概述

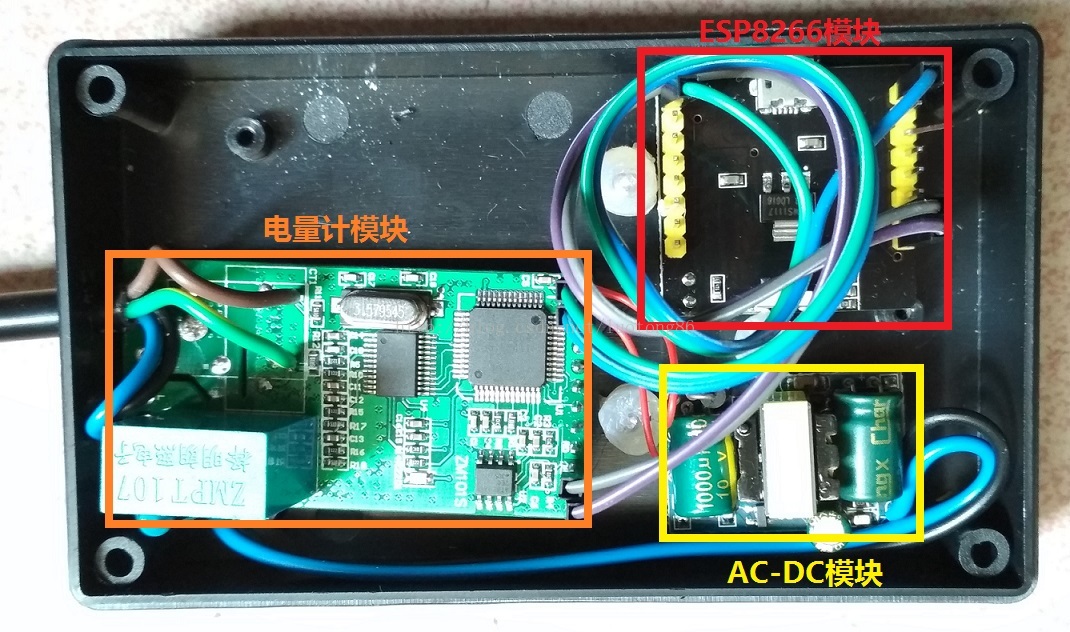

硬件由三部分组成，电量计模块，ESP8266模块和AC-DC模块。AC-DC提供5V工作电压，8266通过串口从电量计模块获取到电量信息，包括功率，电压和电量等主要参数。在家里找到了一个之前买的塑料外壳，把它们几个安装到里面，效果如下，电量计模块往外接出4根线，两根监测电压，两根监测电流。

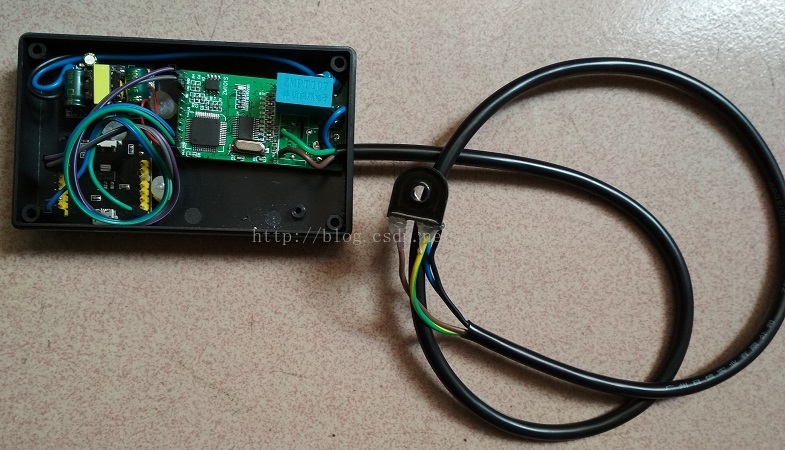

监测电流的两根线外接一个穿线式的互感器

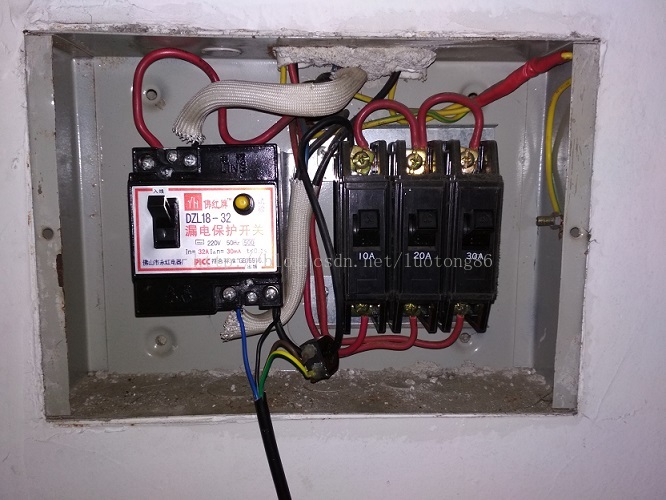

我租的房子里面的接线盒，老古董了，把监测电压的两根线接到漏电开关出线端，互感器穿到火线上，如下图

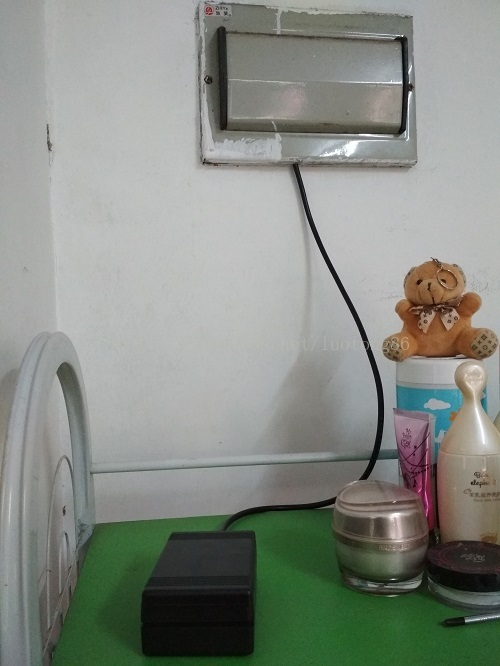

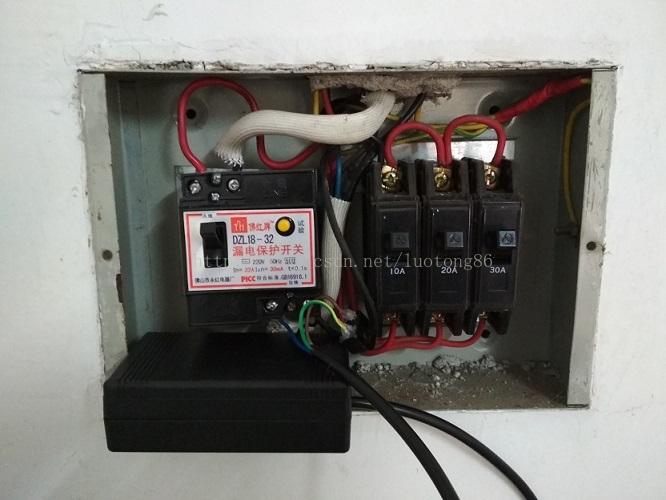

因为塑料外壳有点大，塞不进接线盒里面的空隙里面，只能外接出来

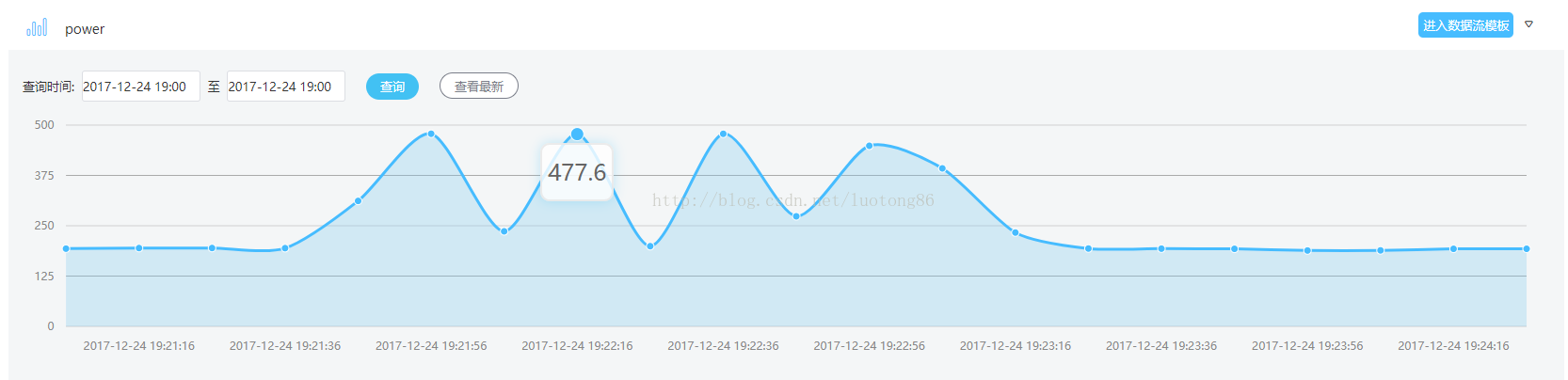

把采集到的电量信息上传到oneNET物联网平台，实时功率监测效果如下，截图的时候刚好洗衣机在工作，甩水时电机转一下停一下，形成了多个波峰和波谷

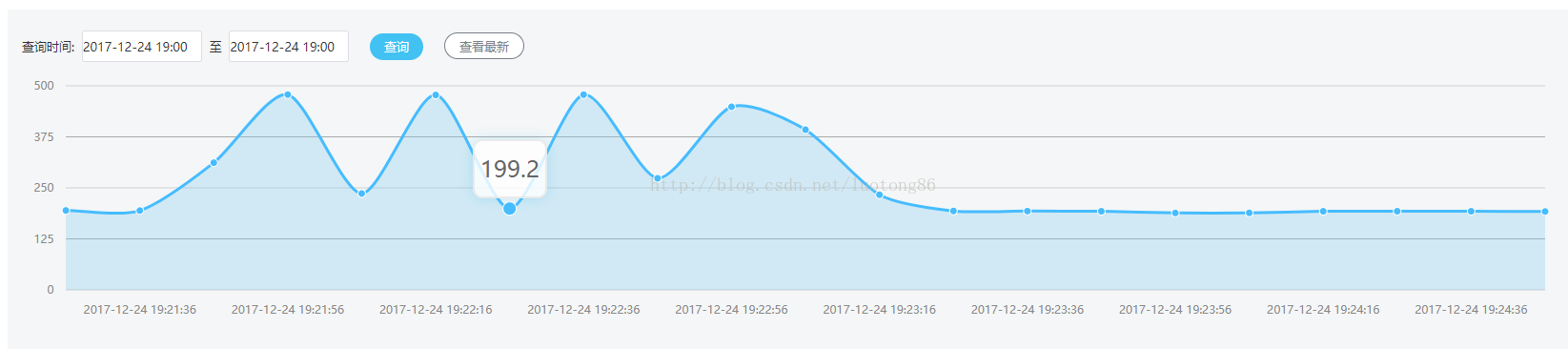

实时电能数据如下，电量计出场时电能数据基本为0，所以下图可以看出从安装上去到现在用了0.76度电
最后
