毕业设计系列1--基于ESP8266设计智能插座--材料清单

​​​​​​​

视频链接：毕业设计1--基于ESP8266设计的智能插座--1_哔哩哔哩_bilibili

资料链接：https://pan.baidu.com/s/1tNpLLB2MUxe1CY_zP3g9gA
提取码：1234

套件购买链接：https://item.taobao.com/item.htm?spm=a213gs.20824378.0.0.357b7a86QbbEqV&id=671712114255

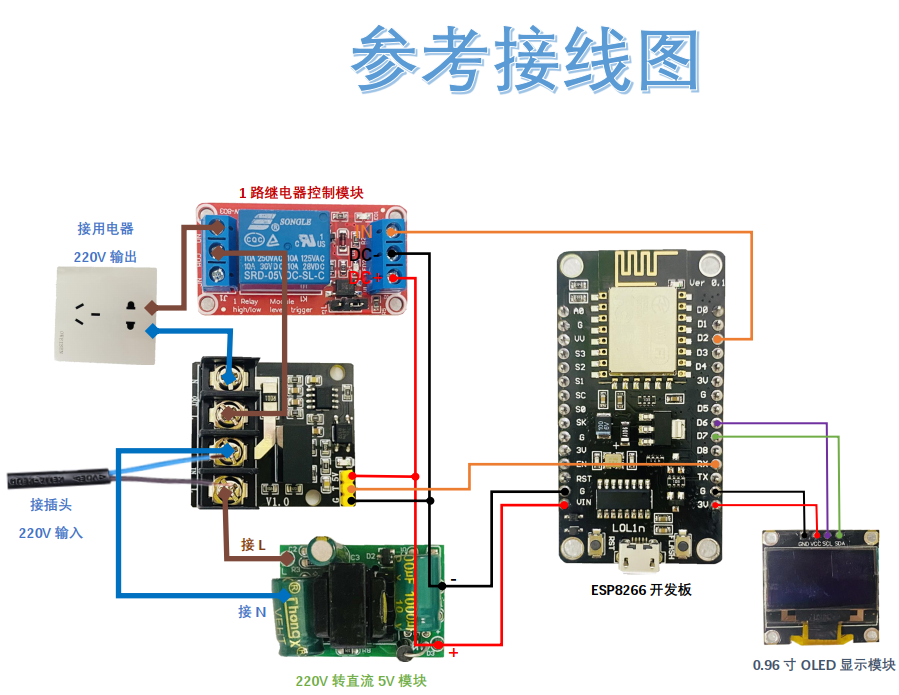

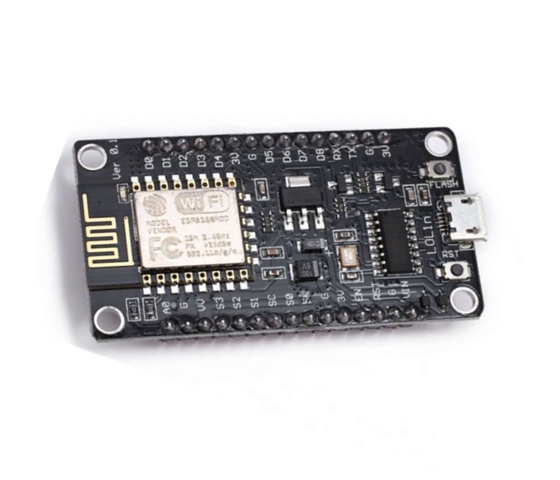

1.ESP8266-12开发板

说明：开发板板载串口芯片，方便烧录测试，ESP8266-12作为主控MCU，处理电参数数据并上报到阿里云物联网平台，控制继电器开启及关闭； ESP8266-12E、ESP8266-12F、ESP8266-12S这三种型号都是可以的；

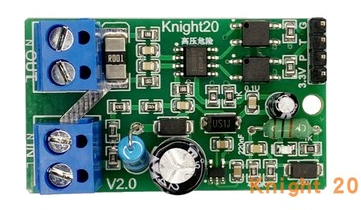

2.HLW8032模块

 说明：HLW8032模块用于采集交流电压、电流、有效功率、用电量参数；模块采用非隔离方式采样（电阻采样），隔离方式输出数据；芯片供电来自交流220V，所以必须接入交流220V后，芯片才会工作并输出数据；

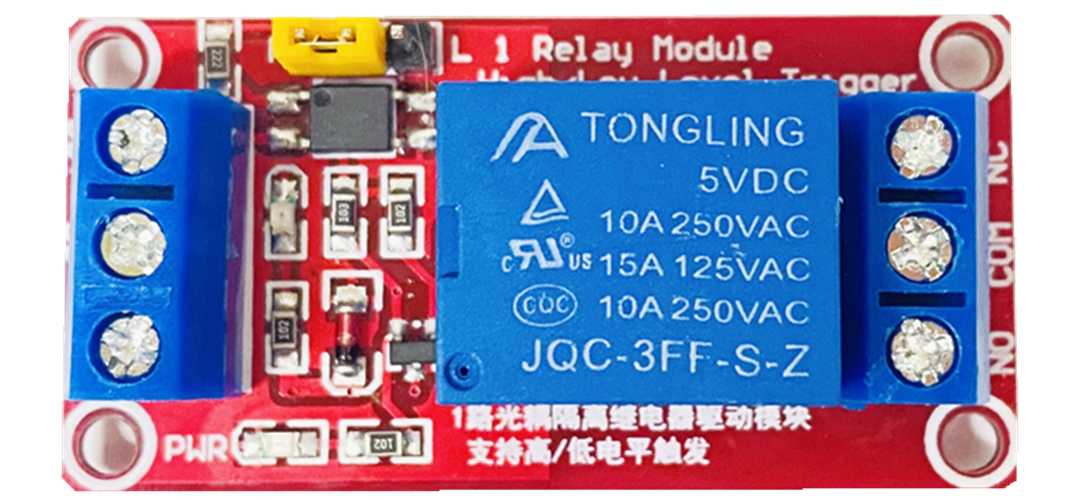

3.继电器模块

 说明：继电器模块用来实现低压控制高压，图示继电器模块支持高低电平触发（教程使用高电平触发），输入5V供电，使用ESP8266的引脚控制继电器开合；

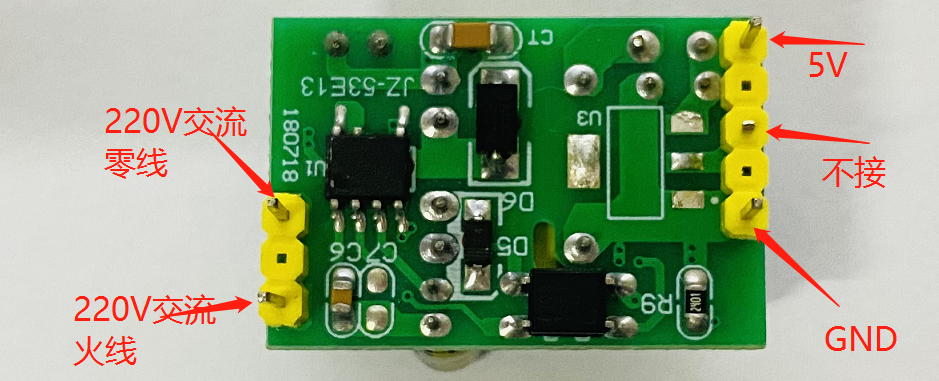

 4.220V转5V模块

 说明：220V转5V模块是把交流220V转换成直流5V的模块，ESP8266的供电是3.3V，但是ESP8266-12的开发板上支持5V输入，所以我们不需要额外准备5V转3.3V的模块。

 5.OLED显示模块

 说明：OLED显示模块用来显示当前状态及电参数的；注意要购买IIC接口的，别买成SPI接口的哈；

 6.配件

6.1 杜邦线

 杜邦线是用来连接模块直接的

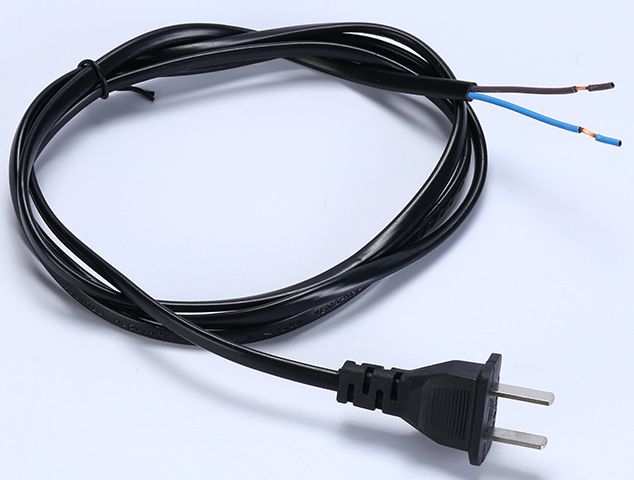

6.2 220V电源插头

 这个电源线就是用来接HLW8032输入交流220V的，可以把插头另外一端剪掉，然后剥线接入HLW8032模块就可以了。

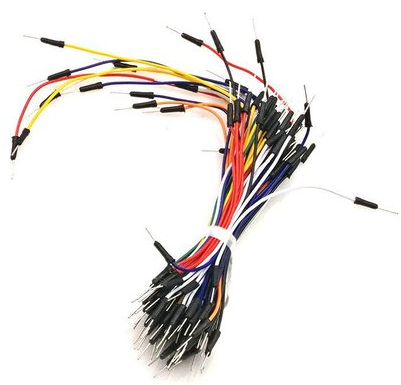

6.3 面包板

 面包板就是用来插接跳线的，会赠送65根公对公的线。

6.4 用电器

 这个就自己购买就可以了，视频中我是用一个5W的灯泡焊线的；我不建议大家用这个方式，不安全。建议大家可以的话，买一个排插，然后从电源线中间剪断，这样子6.2的电源插头也不用买了，然后从排插的电源线剪一小段用来做HLW8032模块到继电器模块的跳线。

还有建议大家用大于100W的用电器来做答辩演示，这样子演示时，用电量变化比较明显；不然你也用一个5W灯泡演示，要等12分钟，用电量才会从0变成0.001kW.h
