概述

1、ESP8266总括

1.1、 资料官方下载

乐鑫:https://www.espressif.com/zh-hans/products/hardware/esp8266ex/overview
安信可:https://www.ai-thinker.com/product/esp8266
实验准备:

1.USB-TTL (串口转USB)

2.ESP8266(乐鑫wifi模块),型号:01s

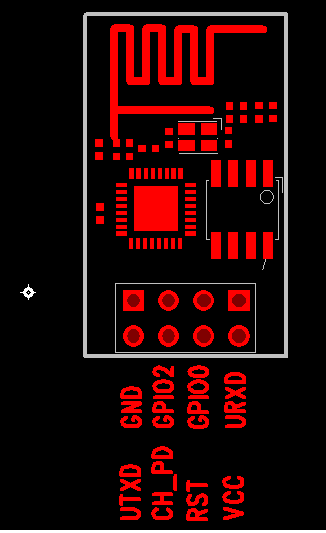

wifi模块引脚图如下。

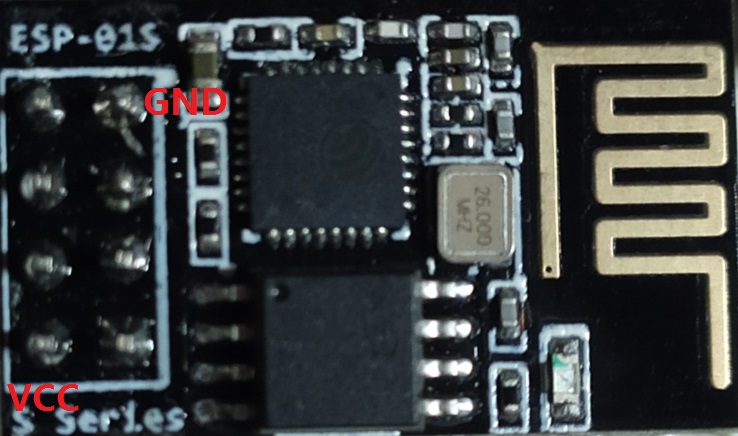

在这里插入图片描述实物如下图。
在这里插入图片描述
注意:原理图跟实物图对照的时候,千万不要把实物反过来去对照引脚!!我已在实物图中标出了VCC和GND,相信大家不会搞错了。对应的引脚连接如下表。

USB-TTLESP8266
3.3VVCC
GNDGND
RXTX
TXRX
3.3VCH_PD(EN)

非常重要,如果要烧录固件的话将GPIO0接GND,调试的时候断开即可!

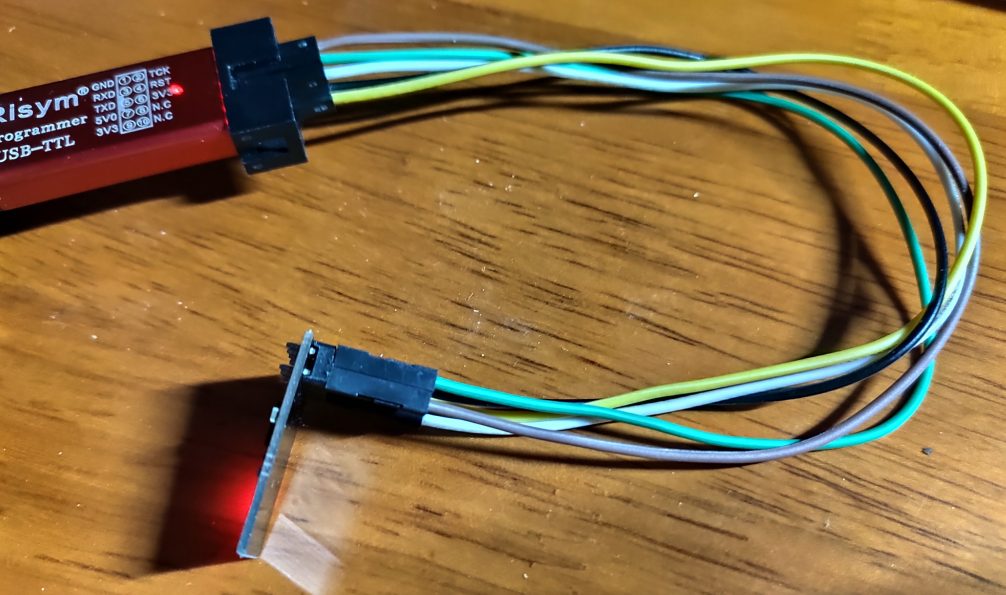

在这里插入图片描述很简单的实物连接。

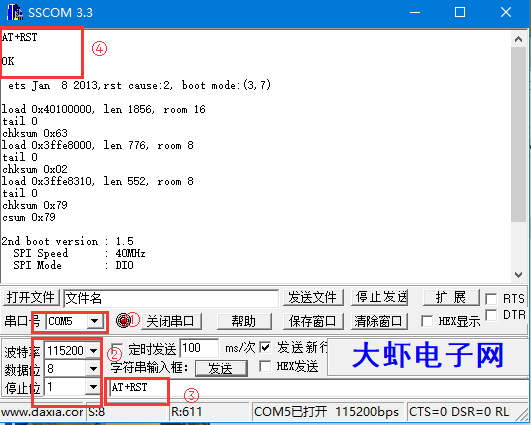

在串口助手中进行相应的设置通信。选择串口号(根据实际情况),波特率115200(默认),数据位8,停止位1。
在框三中输入指令“AT+RST”,在框四中显示“OK”,说明完成基本通信了。
注意:
(1)波特率一般在出厂情况下默认的是 115200。如果 在 115200 情况下收到的是乱码可以试试其他波特率(旧版本的默认波特率可能是其他数值)。
(2)在输入命令后必须再按一下回车键,然后再按发送!

在这里插入图片描述
关于常用指令在下一节介绍。


————————————————————————————————————————————

关于输入指令,但是无反应的情况说明。
一开始由于接线错误,导致无反应的情况(上面提到过把esp8266反过来了),所以花了些时间找原因。如果你在接线正确的情况下出现输入命令无反应的情况,可以参照。
(1)ESP8266必须是3.3V供电
(2)ESP8266不能通过USB-TTL供电,需要单独供电。并且外接电源需要和USB-TTL共地,即把外接电源的地和USB-TTL的地连接在一起即可。


---------------------
作者:haichuangdianzi
来源:CSDN
原文:https://blog.csdn.net/daniaoxp/article/details/100976364
版权声明:本文为作者原创文章,转载请附上博文链接!
