【Arduino学习笔记】手把手教你使用ESP8266----①接线篇

       在物联网时代搞技术就必须跟网络沾上边，这两天把前段时间淘宝上淘的ESP8266模块拿出来捣鼓了一下，初学Arduino，对硬件模块没啥了解，刚开始简直无从下手，在几个技术QQ群求教未果，技术大大们对我等小菜鸟熟视无睹，无奈只能自己问度娘，经过一段时间摸索，总算略有所成，特将学习成果拿出来与同为菜鸟的诸位分享，让大家见笑了。

首先说一下用到的硬件设备：

1、USB转TTL模块

2、ESP8266模块

3、杜邦线若干

4、电脑

参考文章：《ESP8266新手入门调试指导(补全)》

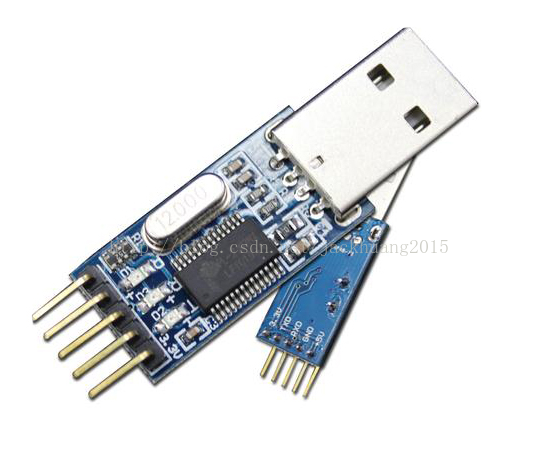

【USB转TTL模块】

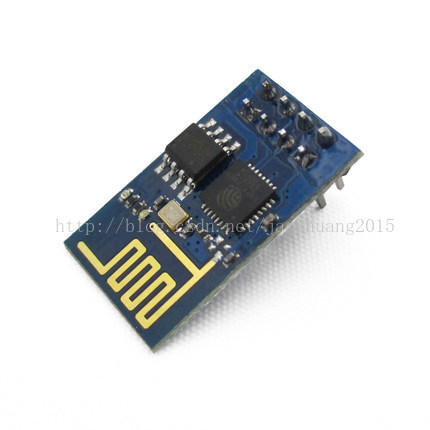

【ESP8266无线模块】

       淘的无线模块商家那里只有模块的尺寸信息，却没有针脚说明及模块的使用说明，百度了好久才在《ESP8266新手入门调试指导(补全)》中找到相关的说明，针脚说如下（这里盗用一下文章中的图片）

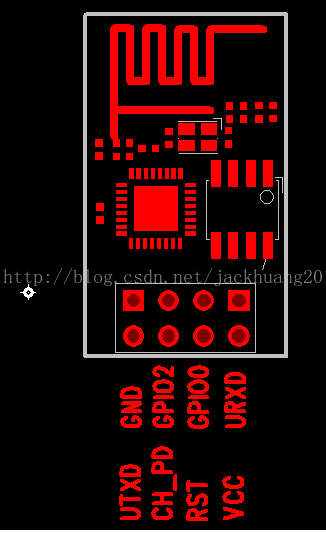

【ESP8266针脚说明】

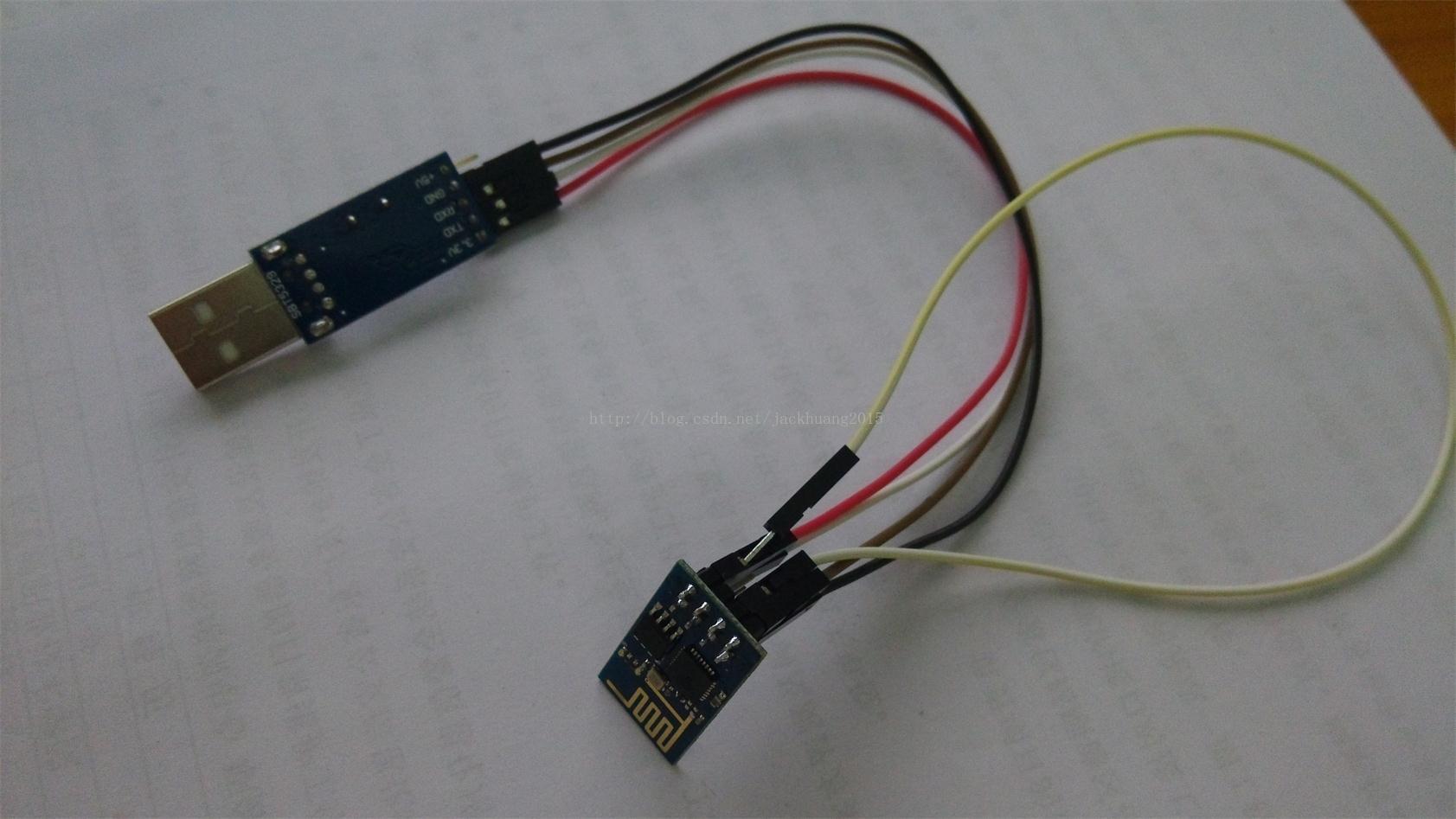

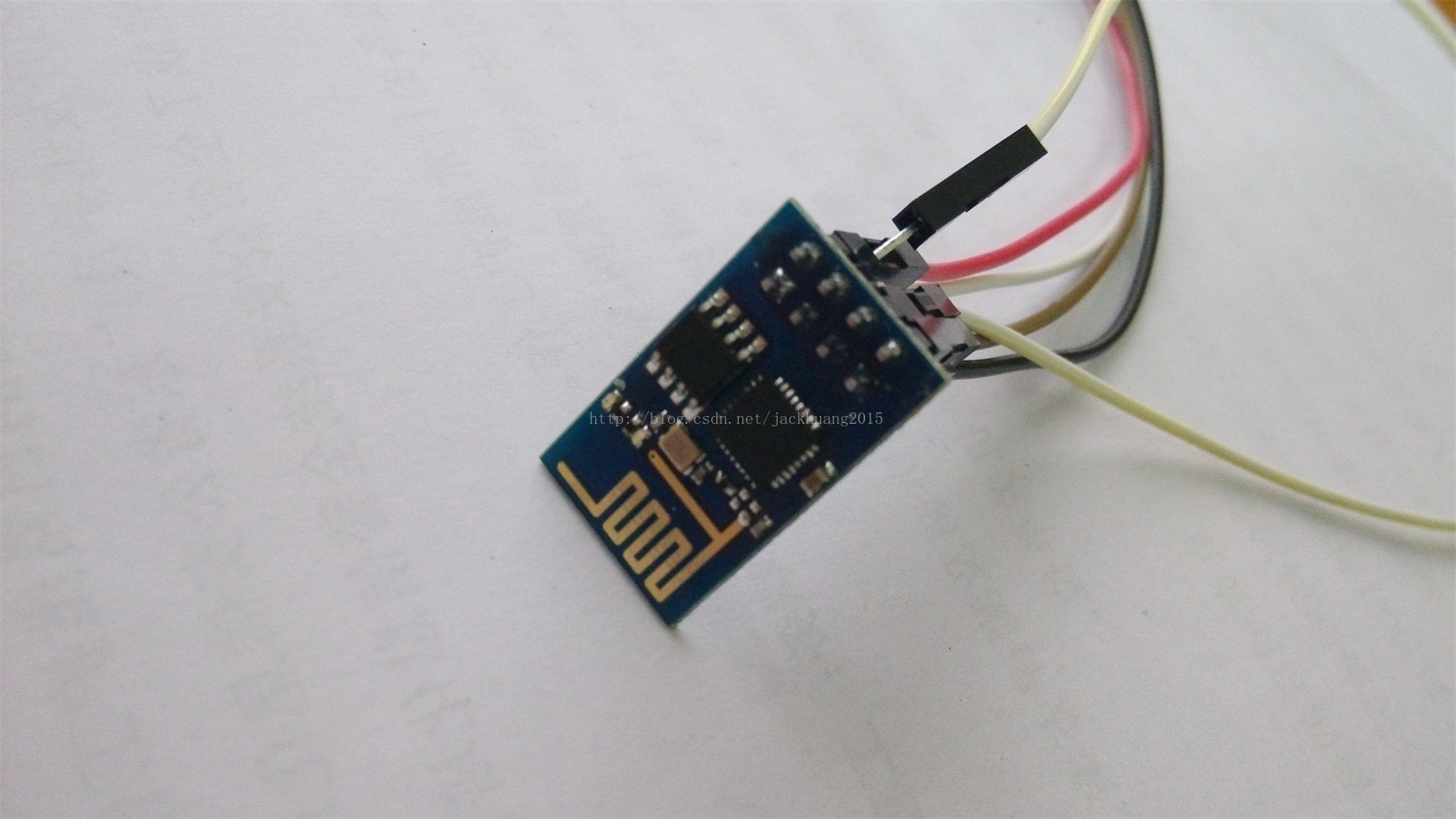

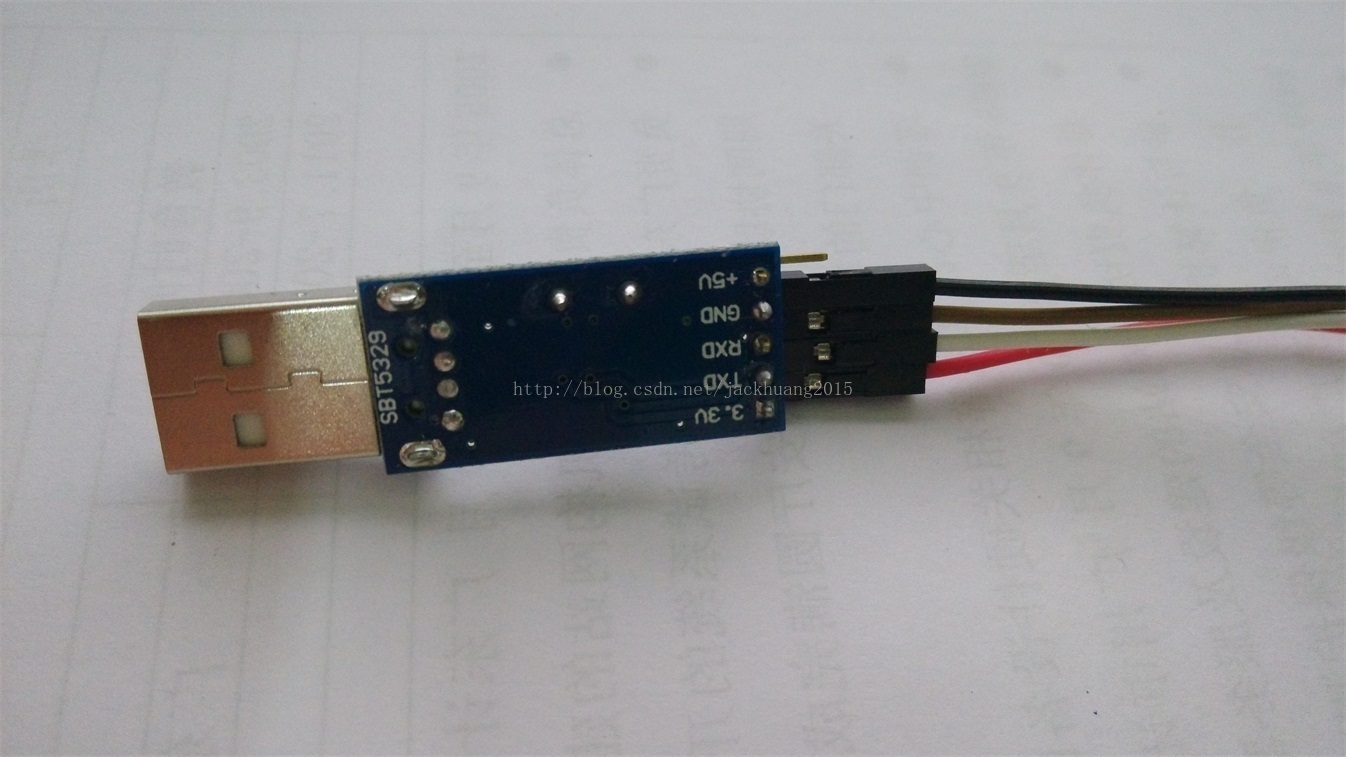

       根据文章说明，模块要正常运行只需要连接八个针脚中的五个就可以了，分别是GND、VCC、UTXD、URXD、CH_PD，将针脚分别连接到USB转TTL模块，UTXD接RXD，URXD接TXD，CH_PD与VCC之间串联一个电阻（其实串不串电阻都可以，我就是直接连接的），连接完毕后如下图所示。

注意：模块使用的电源是3.3V的，接线的时候要使用USB转TTL模块的3.3V针脚引出的电源，否则可能会烧毁模块

       线路连接好后，接到电脑上，这时无线模块的蓝色灯会闪两下，红色灯会常亮。用手机或无线网卡搜索网络，此时应该会看到一个ESP_******的无线信号源，说明模块正常启动了。至此，无线模块接线工作完成。
