基于Arduino开发板的太阳能灯光控制器

本文主要介绍一个由Arduino控制的光感应开关单元。它的主要用途是控制太阳能灯在黑暗的室外打开，但是它可以在更多应用中使用。本指南将引导您完成搭建过程的各个方面。本文已经为您提供了代码和原理图，因此无需对Arduino单元有先验知识。如果没有Arduino，该项目的制作将相当复杂。这是一个很好的例子，说明了微控制器如何使电路复杂度大大降低，硬件试验和错误更少。

主要特征：

● 输入电压范围：7至18VDC

● 开关功率：3A

● 亮度范围：可变，从非常亮到黑暗

*使用继电器可以大大增加开关电流。

说明

该项目包括三个主要部分：Arduino单元、软件和电路。

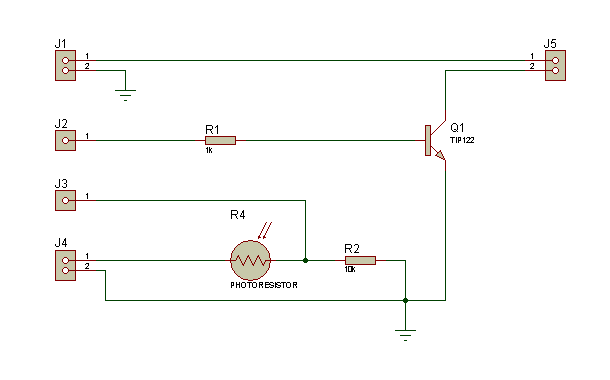

电路由光感应和电源开关两部分组成。光感应部分由一个光敏电阻R4组成，它像分压器一样连接到R2。由于光敏电阻的电阻随照在其上的光量而变化，所以分压器的电压比随所存在的光量而变化。通过电路这部分的电压是5伏直流电，由Arduino开发板提供给电路的J4。因此，分压器将电压在最大5伏特至最小0伏特之间进行分压。 Arduino在其“模拟引脚0”上感测到该电压，该“模拟引脚0”连接到电路上的J3。这称为“ analogRead”，它将0至5伏特除以1024（10位或2 ^ 10），因此它可以检测到小至0.0048伏特的电压变化。

电路的电源开关部分为非常简单；它使用NPN开关晶体管Q1，该晶体管由Arduino板通过“数字引脚3”通过J2连接到电路，由Arduino板进行数字控制。它从J1切换电源电压的负端。 J5是连接低压灯或任何您想打开和关闭的地方。

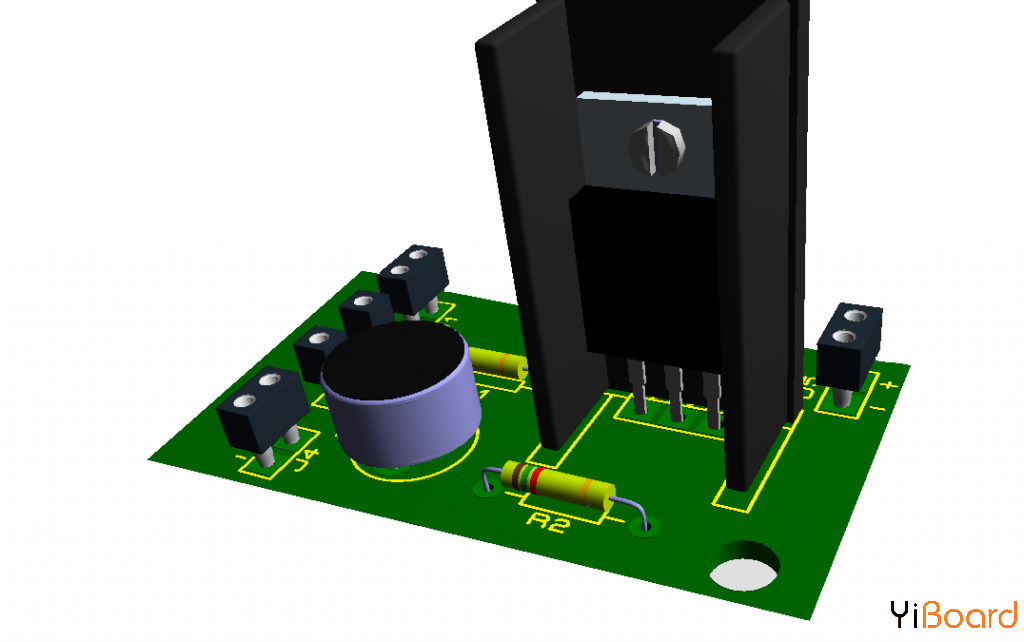

我提供了两种不同的PCB底部铜设计，一种具有接地层，而另一种则没有。我将不介绍Arduino的各个部分，主要是因为它已经是有据可查的单元了。顶部走线的图片应该非常明显地看出其连接方式。需要注意的主要是USB和PWR连接器之间的PWR SEL跳线，如果未使用USB供电，则需要将其切换为EXT。如果您不了解某些内容，则可以从其主页获得更多帮助：http://arduino.cc/en/Guide/HomePage

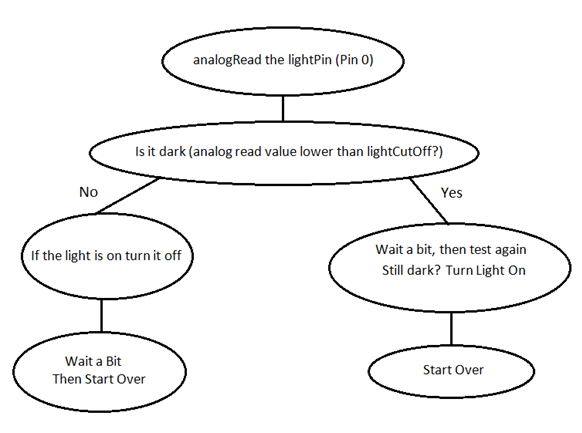

该软件代码位于名为“ Code.zip”的压缩文件夹中，它的工作原理如下：

更多Arduino开发板的内容请参考以下链接：https://www.yiboard.com/thread-1515-1-1.html
