最近工作中遇到了一些Bus信号相关的问题，研究发现在不同的配置下，生成的代码也会略有区别。

1 Bus信号概述

通过Bus Creater模块，可以将不同的信号线构建成Bus信号，就像将许多电线捆绑在一起一样。根据虚拟性，可以将Bus信号分为虚拟Bus信号和非虚拟Bus信号。

虚拟Bus信号只是看起来把很多信号合并成了一个，在生成代码的时候，和不用Bus信号是一样的效果。虚拟Bus信号如图所示，由三根平行直线和箭头组成。

非虚拟信号线在生成代码的时候会生成出结构体。如图所示，由两根直线和虚线组成。

2 虚拟Bus信号及其代码

打开Simulink，建立如下的简单模型，验证虚拟Bus信号的代码生成。

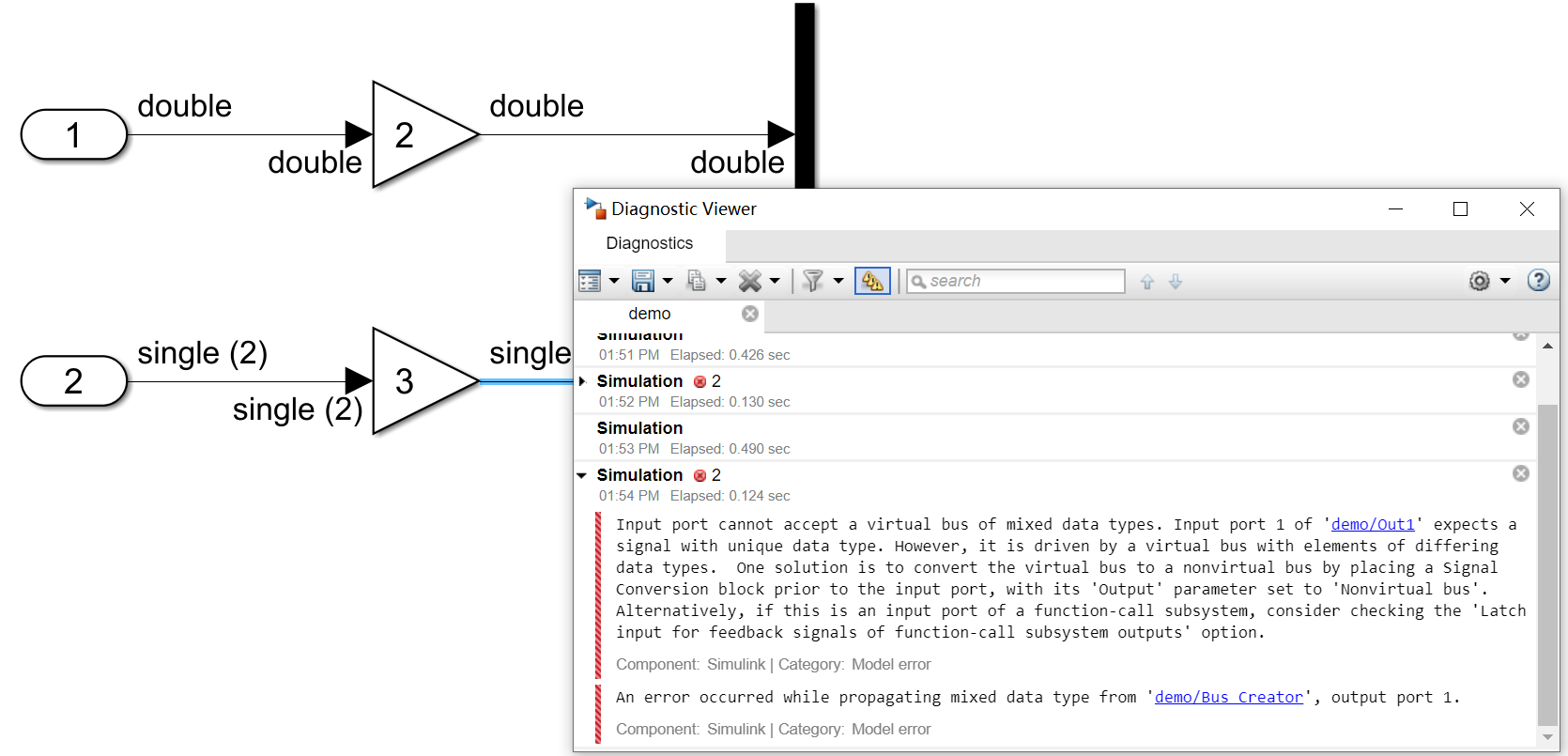

可以注意到，模型中把信号数据类型和维度显示出来。由于图中把Bus直接输出给一个Outport模块，虚拟Bus信号必须使用相同的数据类型，不然会报错，如下图所示。

如果是先用Bus Creater生成一个Bus信号，再用一个Bus Selector把信号提取出来，就没有类型相同的限制了。

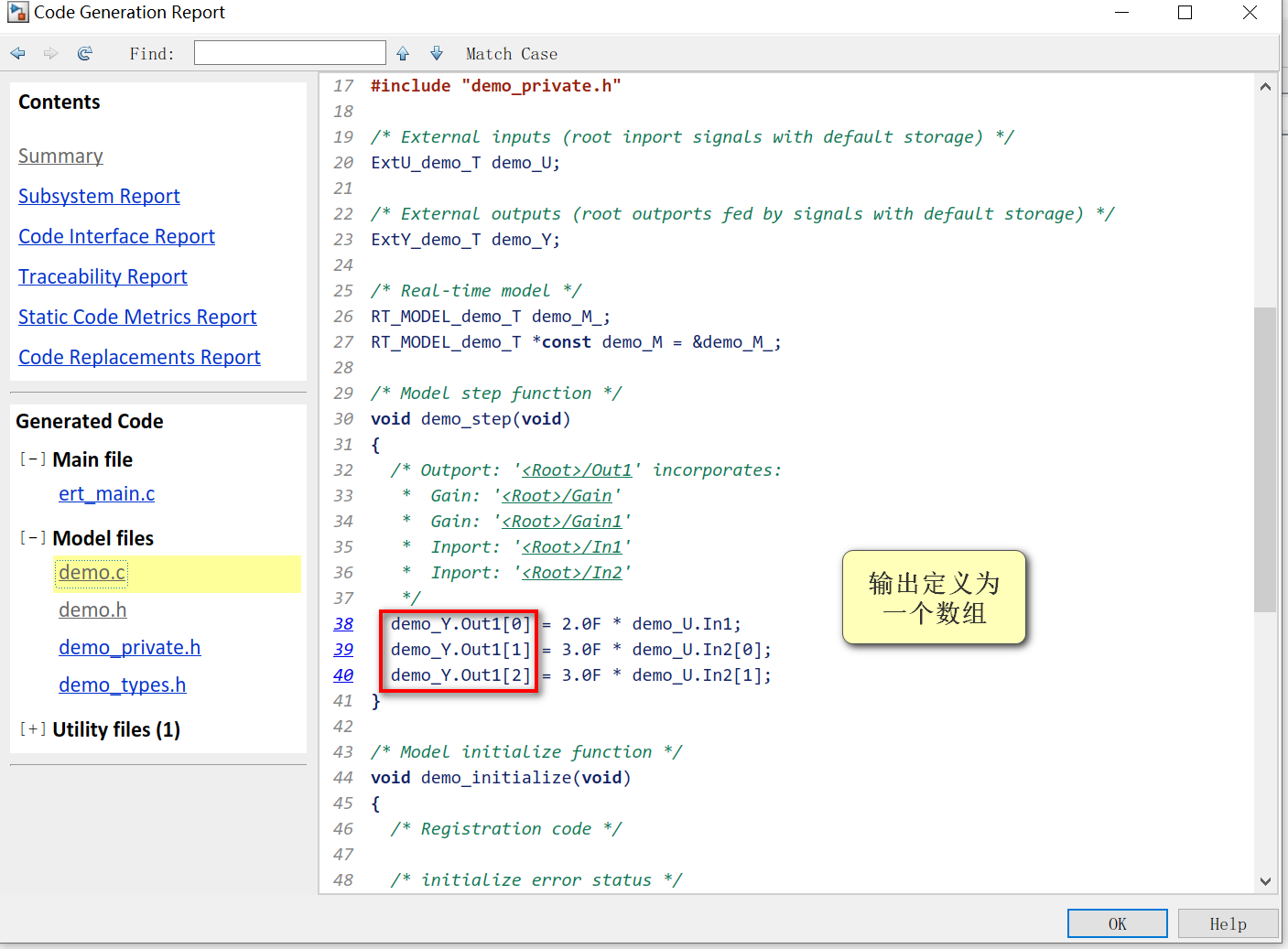

然后，Ctrl+B生成一下代码并分析，可以看到输出的Outport模块被定义为一个数组，这也是为什么必须类型相同的原因。

3 非虚拟Bus信号及其代码

定义非虚拟Bus对象，需要经过一些配置。

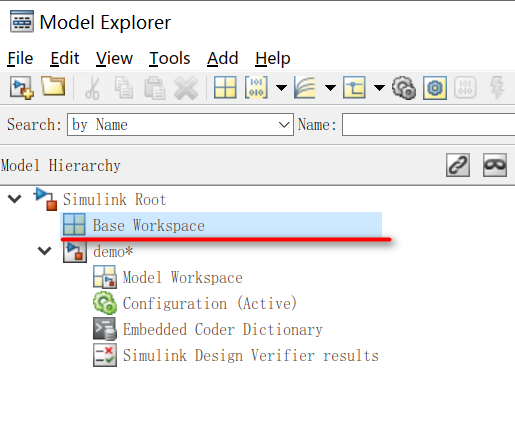

1.打开Model Explorer，选中Base Workspace

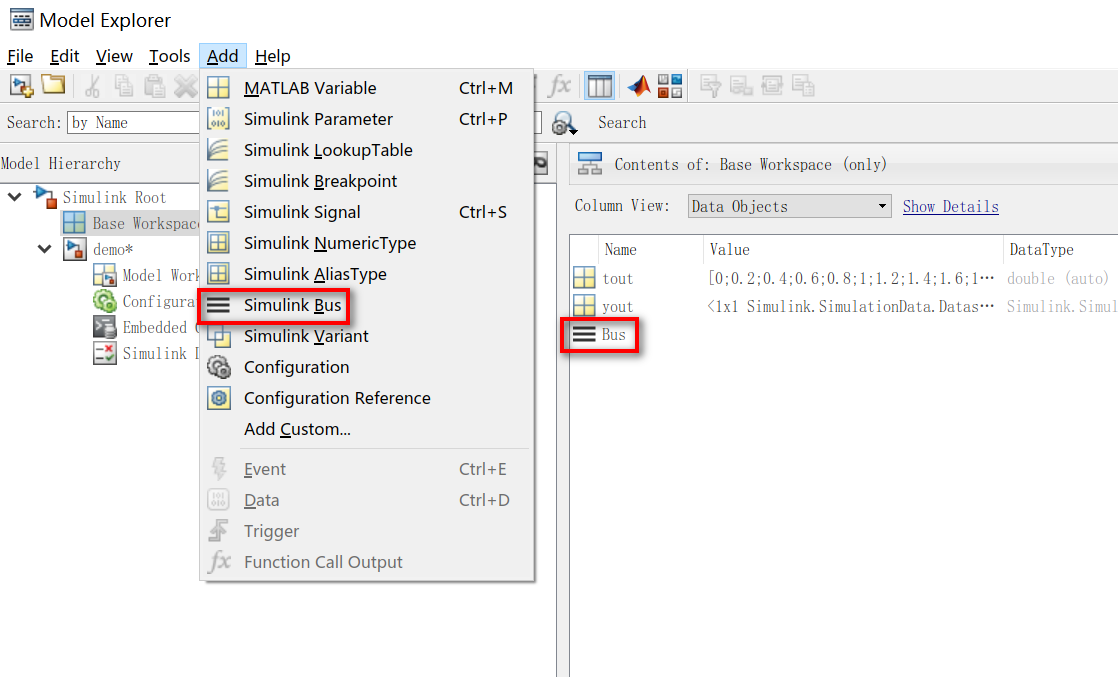

2.点击工具栏中的Add——Simulink Bus，添加一个Bus对象。

3.将Bus的名称重命名为Bus1，右侧的Data Scope选为Exported，Header File写为Exported.h。这个操作是为了把Bus1的结构体定义保存在Exported.h文件中。

4.打开Launch Bus Editor，进入Bus编辑窗口。在Bus1中添加两个元素，a和a1。a的Datatype设为double，dimenssions为1；a1的Datatype设为single，dimenssions为2。通过该方式验证Bus元素不同类型和维度的情况下也能生成代码。然后点击Apply保存。

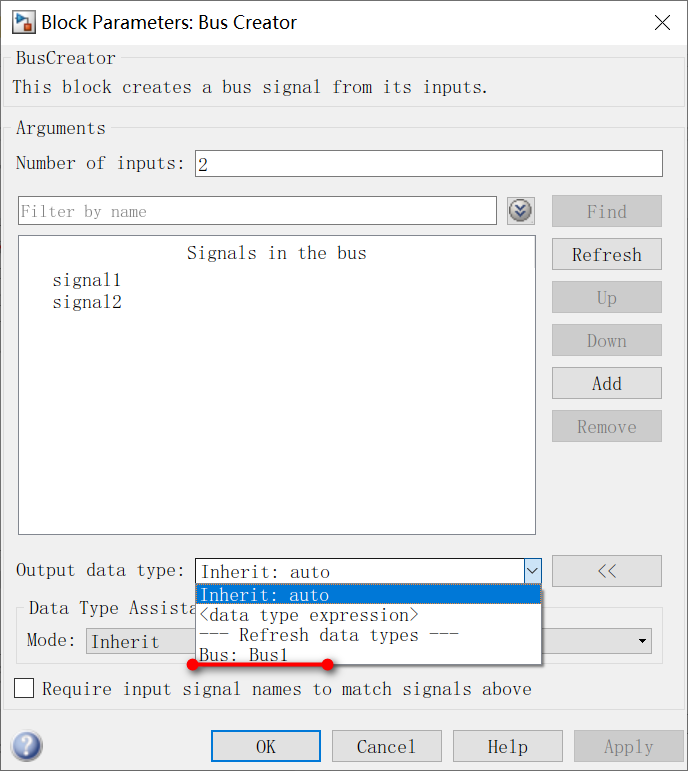

5.接下来回到模型中，双击打开Bus Creater，此时Output data type的下拉框可以选则刚刚新建的Bus1。

6.选中Bus：Bus1，再勾选下方的Output as nonvirtual bus，这样就可以将这个Bus定义为非虚拟Bus信号了。

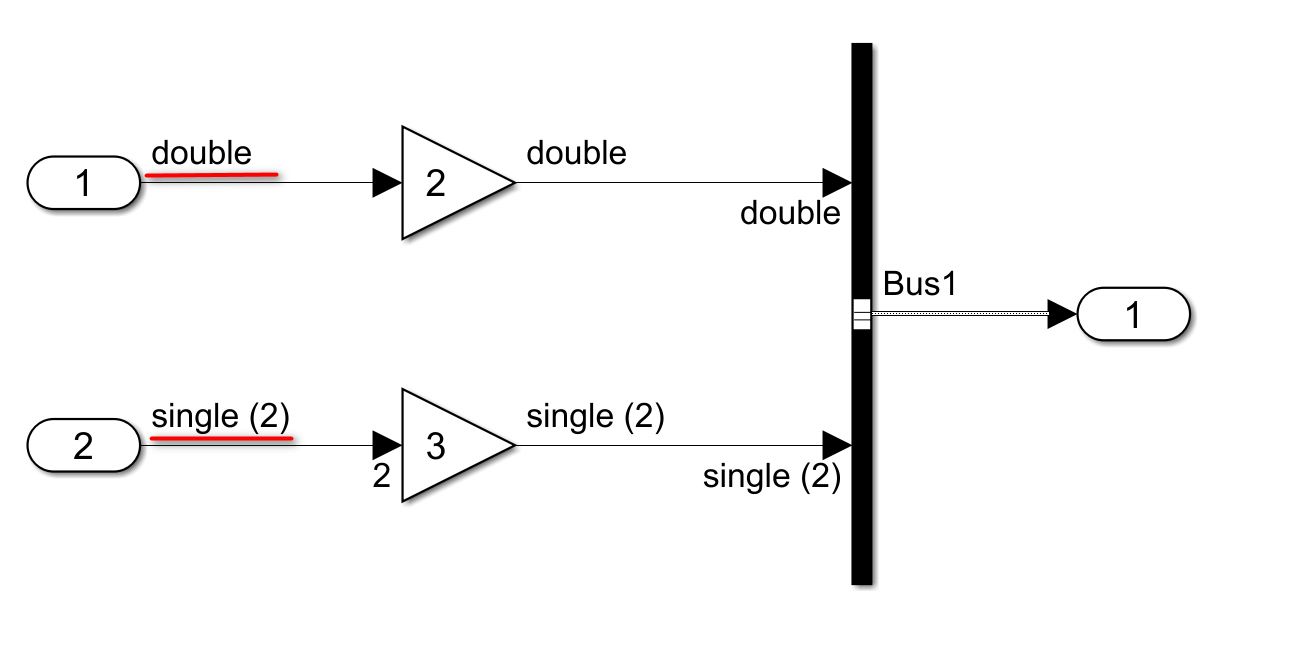

7.把Inport1输入口的数据类型配置为double，和Bus对象的a元素相对应。然后Ctrl+D更新一下，就可以看到不同的数据类型和维度也可以组合成Bus。

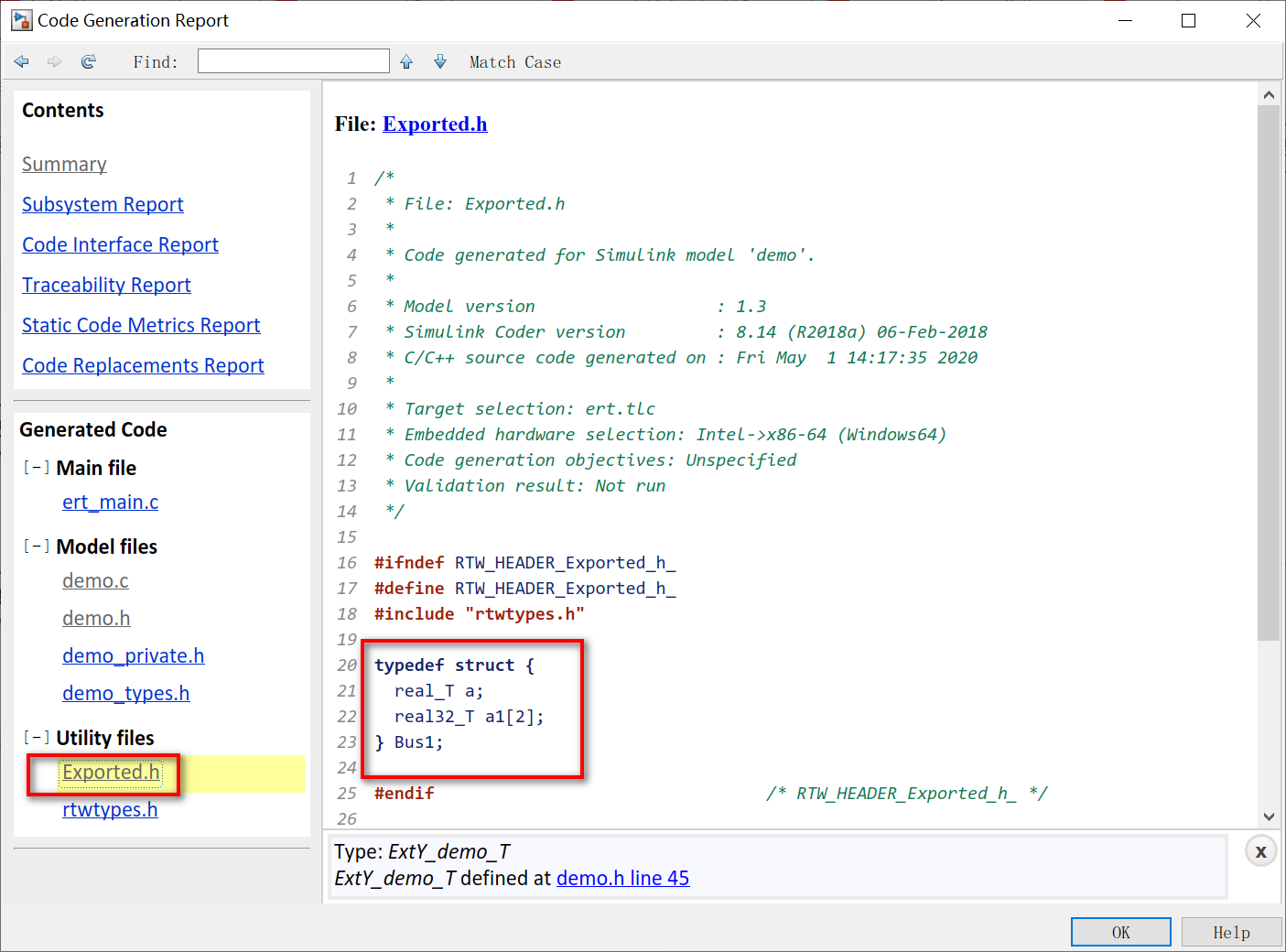

8.然后再Ctrl+B生成一下代码。首先可以观察到生成的代码中有一个Exported.h文件，这个文件就是步骤3中自定义的头文件。再文件中，用typedef创建了一个名为Bus1的结构体类型，其中的成员有double类型的a和single类型的a1[2]。

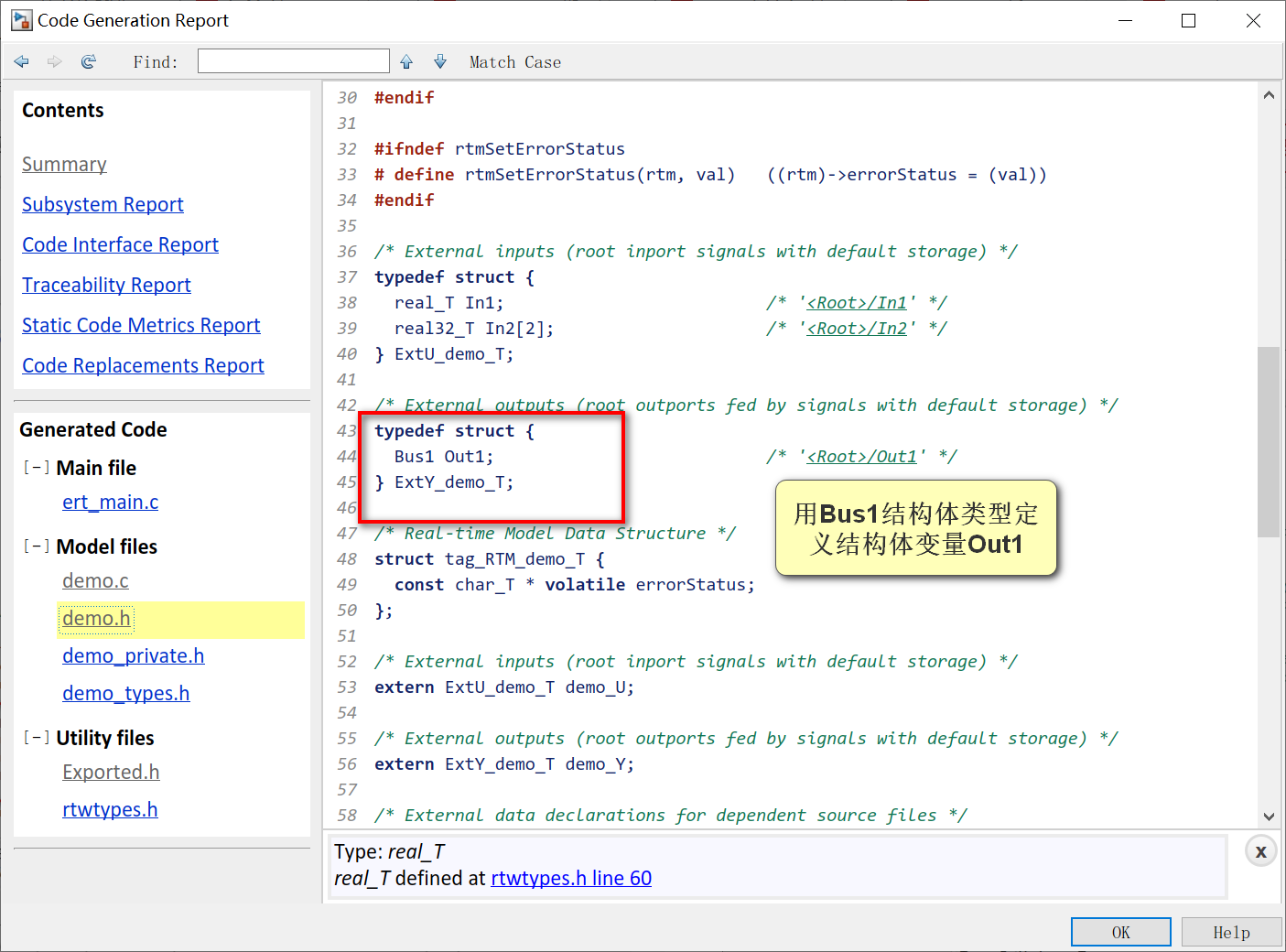

打开demo.h，可以看到用Bus1这个结构体类型定义了一个结构体变量Out1，对应模型中的输出端口。

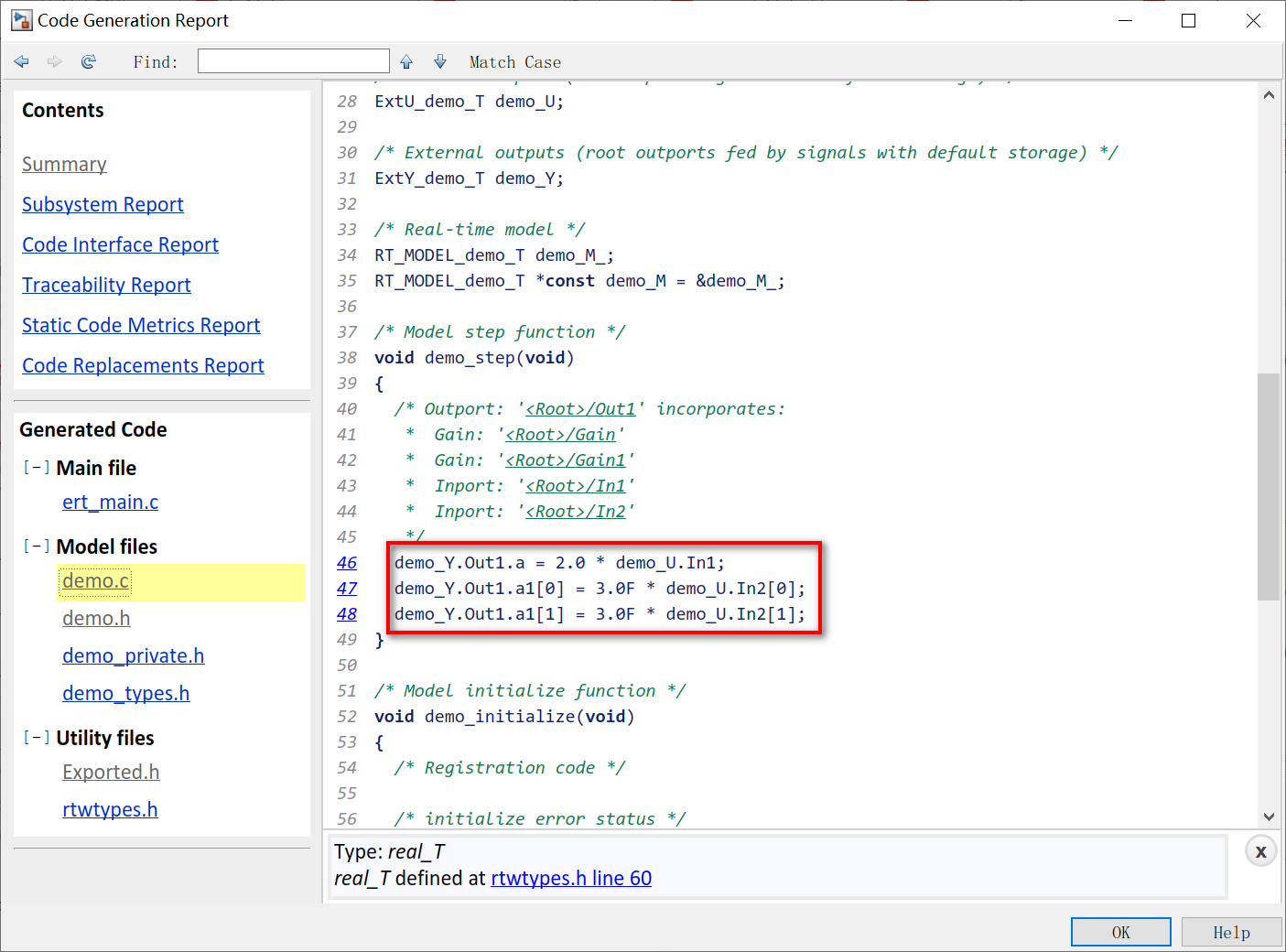

最后，到demo.c的step函数中可以看到对Out1的赋值操作。非虚拟Bus信号创建了一个结构体。

4 总结

非虚拟Bus信号生成结构体的情况，应用场景不算很多，只是暂且知道这么一回事儿就行了。
