概述

远程控制物联网方案 (此方案成本250元~300元优点是远低于产家报价400～500,使用自家服务器扩展成本低)

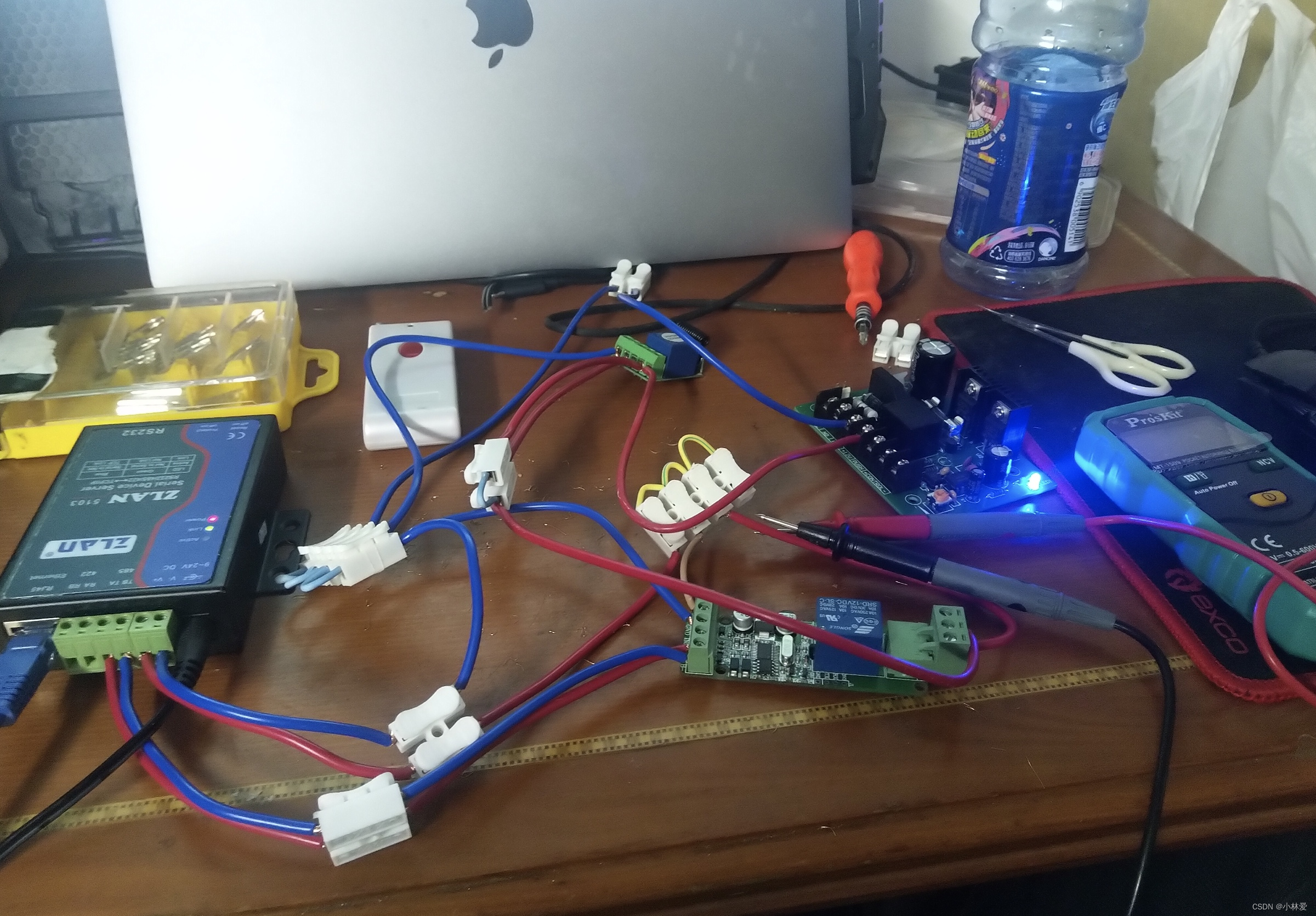

组装后连线效果实物图

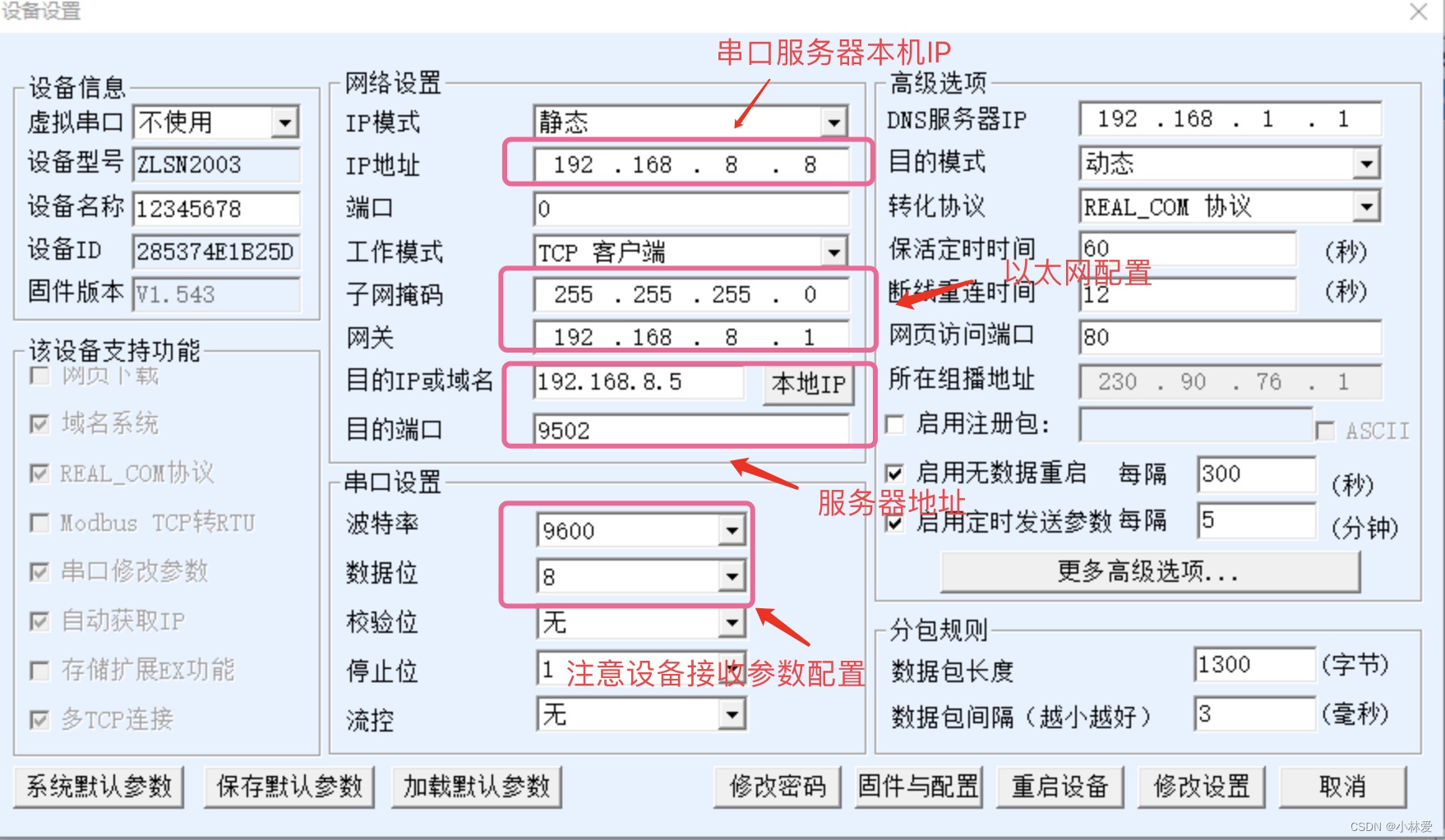

网关配置工具见下面产品说明

通讯是TCP/IP协议,一定要配置好服务器地址与网关
通讯是TCP/IP协议,一定要配置好服务器地址与网关
通讯是TCP/IP协议,一定要配置好服务器地址与网关
重要的事情说三遍

*工程所需要的设备与用途根据实际情况选配相关设备可以替换成同功能不同品牌的设备

上海卓岚“ZLAN5103”串口设备
- 通过TCP/IP协议远程连接服务器接收发射RS485信号
Modbus-Rtu 1路继电器模块 1路开关量输入/输出 RS485/TTL通讯
- 功能:将RS485信号转开关量
门禁用电源主板12V3A/5A电路板12V门禁电源变压器后备电池主板 5A电源板
- 功能:门禁电源供电
门禁远距离遥控器 12V门禁遥控电插锁磁力锁电控锁电锁一拖一
- 功能:保安可近距离遥控开关门
门禁电源电路板/控制器板/楼宇模块控制板
- 给楼宇电机锁等其他设备搭载的电路板

Modbus-Rtu 1路继电器模块 1路开关量输入/输出 RS485/TTL通讯

https://detail.tmall.com/item.htm?id=566133380087&spm=a1z09.2.0.0.3cd52e8dhR6MzN&_u=91lae2vbc3a0

门禁用电源主板12V3A/5A电路板12V门禁电源变压器后备电池主板 5A电源板(带电池接口-送电池线

京东(JD.COM)-正品低价、品质保障、配送及时、轻松购物！

串口服务器请仔细阅读文档并配置服务器地址与网关

ZLAN5103网页版说明:串口服务器RS232/485/422转以太网串口转RJ45设备联网 ZLAN5103N
工具下载:资料下载
180元为淘宝平均低价:详情可见淘宝串口服务器价格
https://s.taobao.com/search?q=串口服务器&imgfile=&js=1&stats_click=search_radio_all%3A1&initiative_id=staobaoz_20190702&ie=utf8
