（超详细onenet TCP协议接入）arduino+esp8266-01s接入物联网平台，上传实时采集数据/TCP透传（以及lua脚本如何获取和编写）

目录

前言

实验器材

实验准备（onenet）

搜索中国移动onenet，注册后登入，进入控制台

 添加设备信息（lua脚本添加）

测试esp8266模块（不连接单片机）

接入单片机

完整程序

 onenet平台实时输出数据​

 注意事项

前言

        上一篇文章已经学习了ds18b20温度传感器的简单使用（后续更新如何编写驱动）以及lcd1602显示，但考虑到一些特殊应用场景，比如采集点距离太远、多点采集等，人工费时费力，需要远程监测？

一开始我是想选择GPRS模块进行传输，一搜索发现连监控小程序都做好了，接上就能用了（bushi），但价格稍微贵了点，直到发现了esp8266模块，这里选择esp8266-01s（建议），价格低廉，功能强大，废话不多说，下边开始准备吧。

实验器材

esp8266-01s，USB to TTL模块（有最好，没有也影响不大），杜邦线若干

DS18B20温度传感器

arduino mega2560（其他型号同理）

实验准备（onenet）

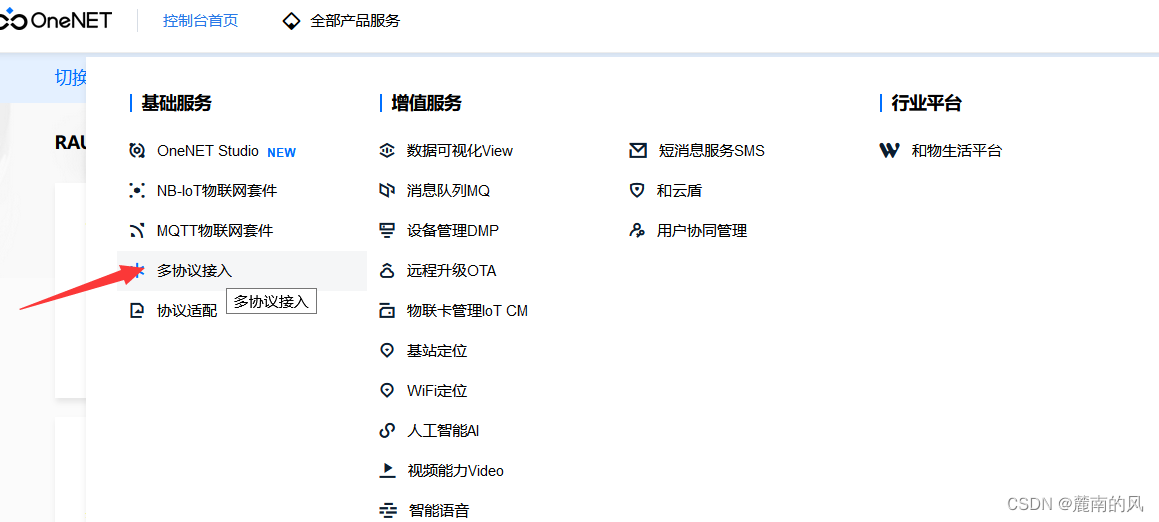

搜索中国移动onenet，注册后登入，进入控制台

图一

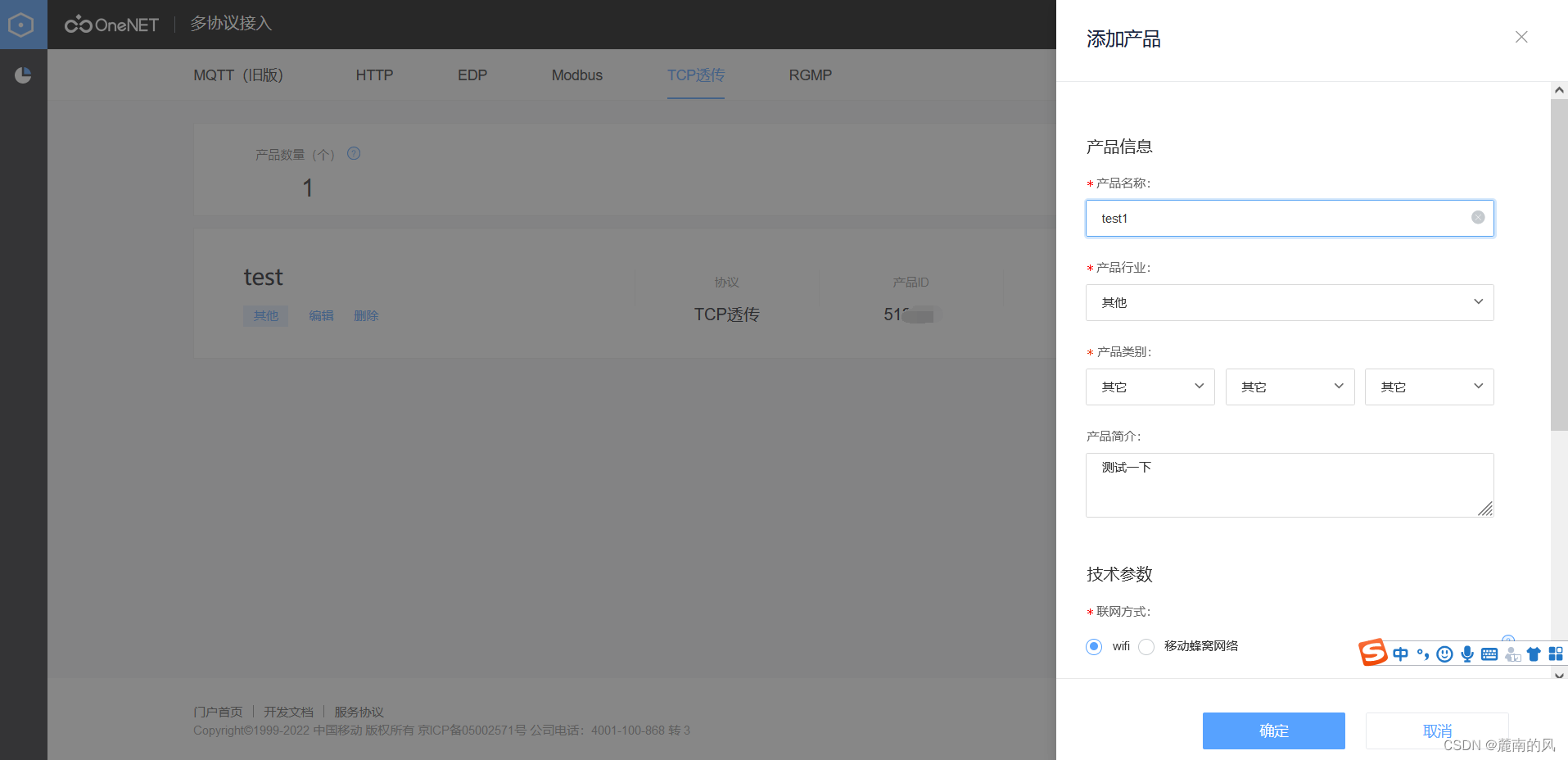

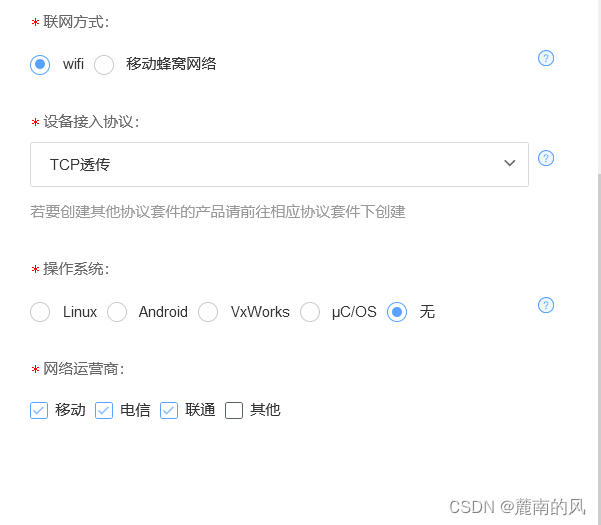

 选择TCP透传（我这里之前已经添加过一项了）点击右侧添加产品（随意填写）

图二

 图三

图四

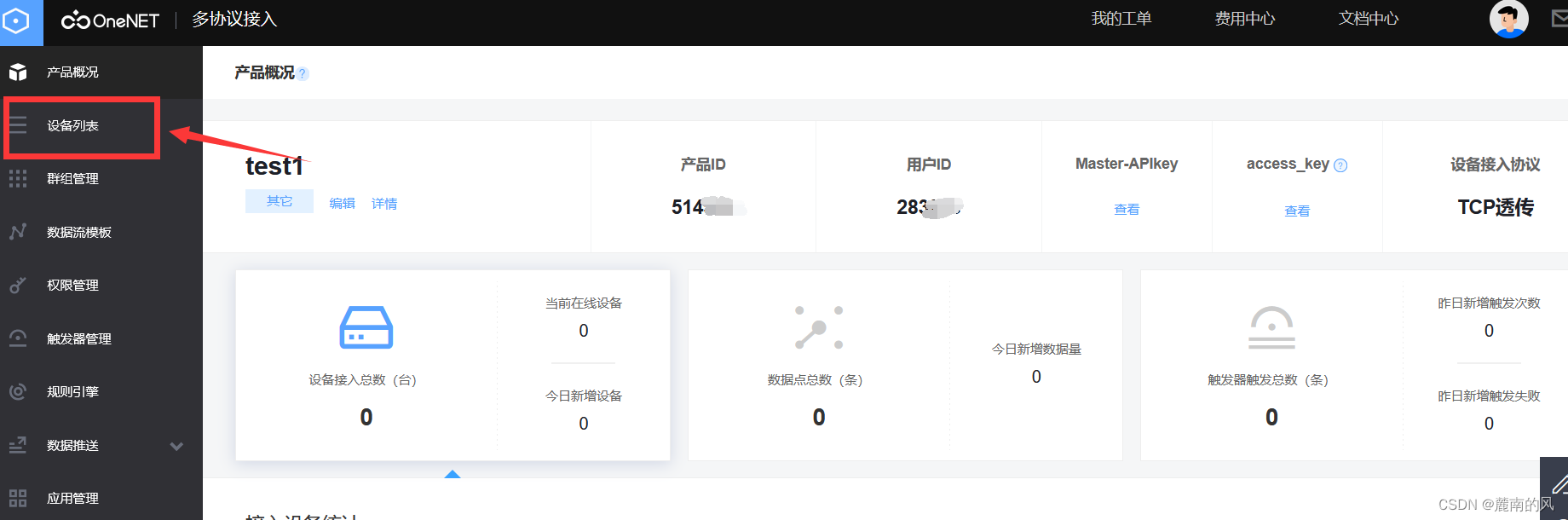

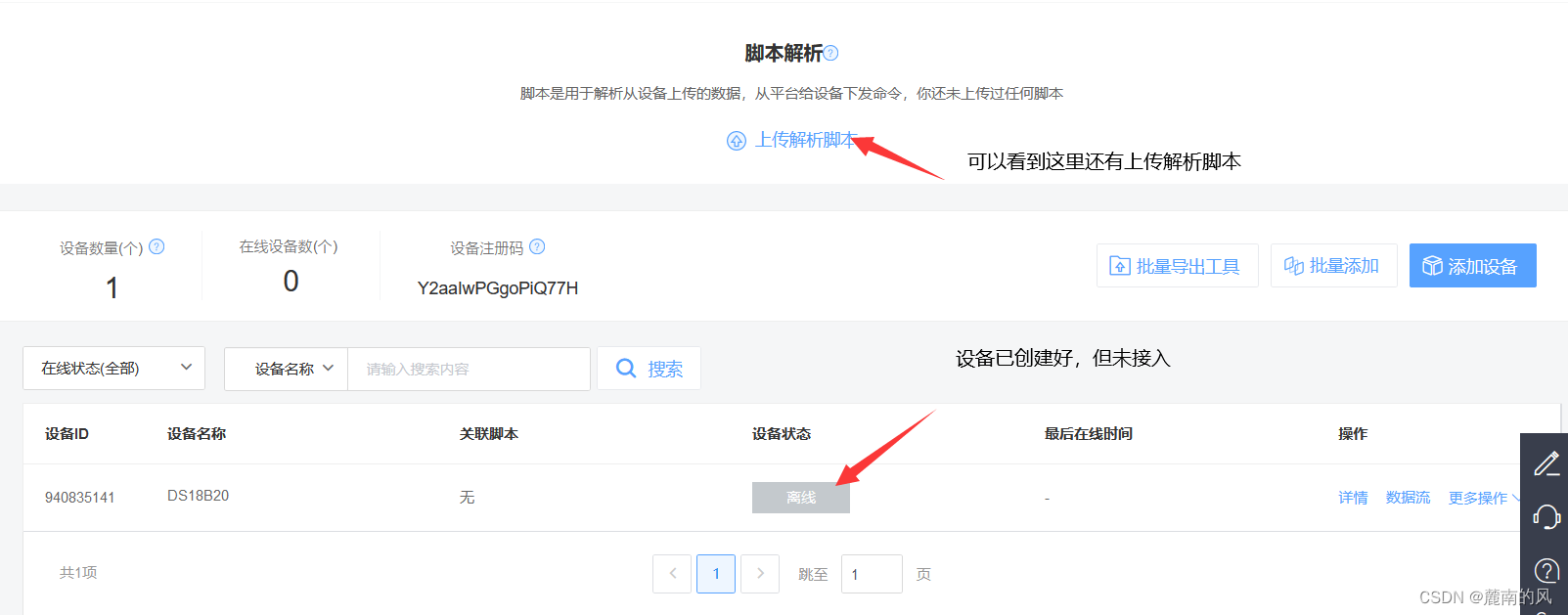

在设备列表里添加设备

 图五

 图六

图七

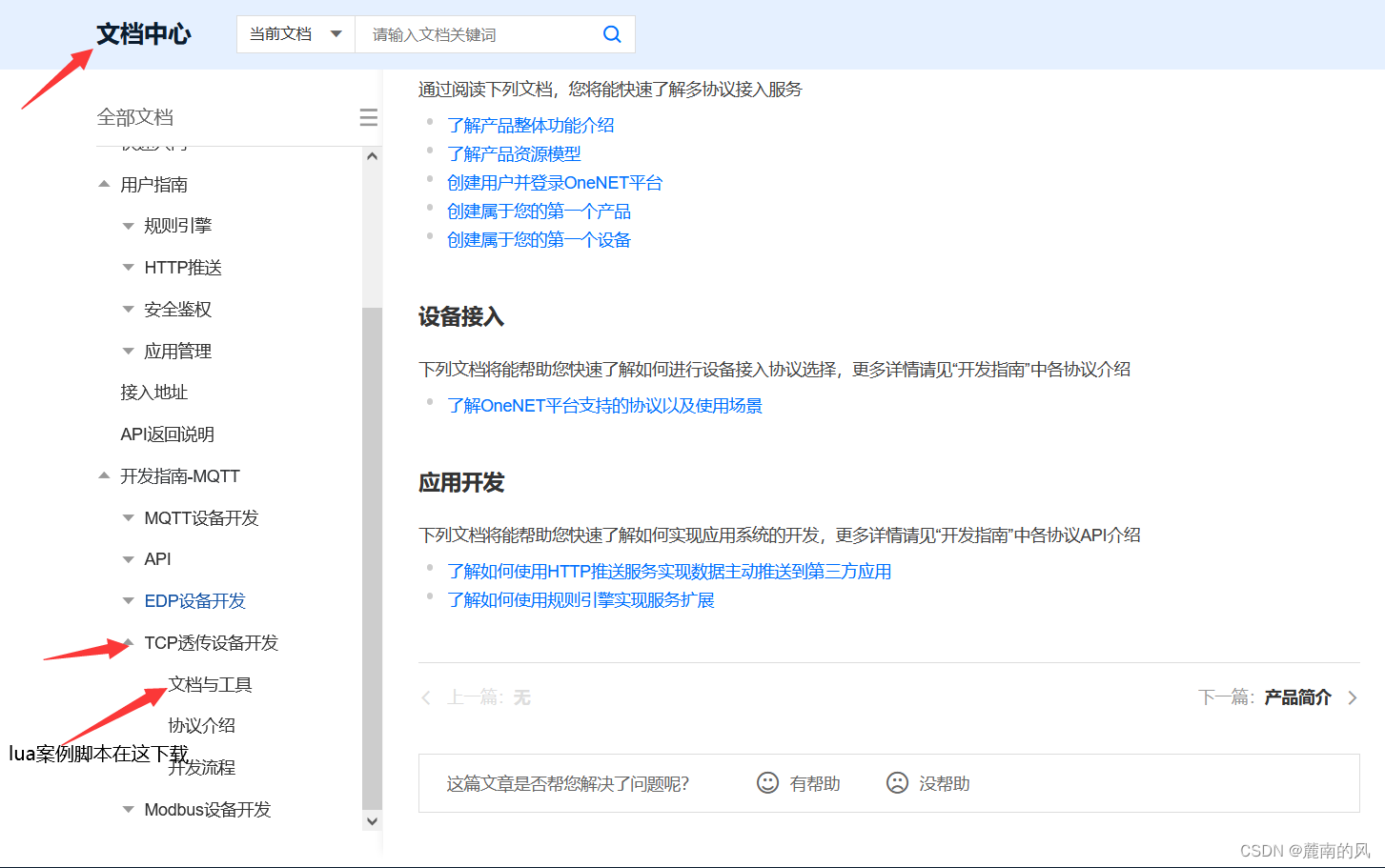

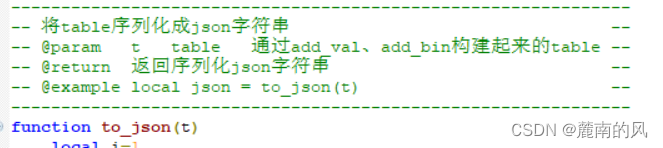

使用luastudio工具打开，lua脚本语句很长，为了帮助刚入门开发者只详细介绍device_data_analyze(dev)函数使用，其他详细可学习开发文档

 语句较多，适当了解注释，后续有用

Json

OneNET将系统的基础消息格式设计为json格式，其数据可以映射为虚拟的表，数据中的Key对应表的列，Value对应列值

可以将表示的一组数据转换为字符串，然后就可以在网络或者程序之间轻松地传递这个字符串，并在需要的时候将它还原为各编程语言所支持的数据格式，易于机器解析和生成，并有效地提升网络传输效率

 添加设备信息（lua脚本添加）

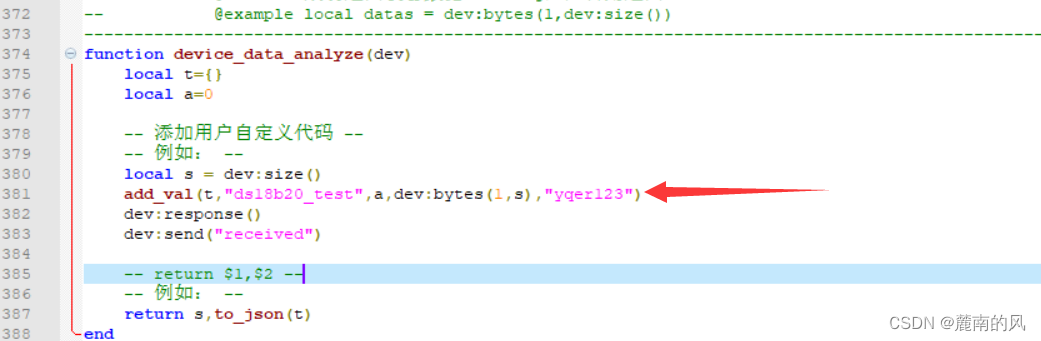

 解析函数添加自定义代码

function device_data_analyze(dev)
	local t={}
	local a=0

	-- 添加用户自定义代码 --
	-- 例如： --
	local s = dev:size()
	add_val(t,"ds18b20_test",a,dev:bytes(1,s),"yqer123")
	dev:response()
	dev:send("received")

	-- return $1,$2 --
	-- 例如： --
	return s,to_json(t)
end

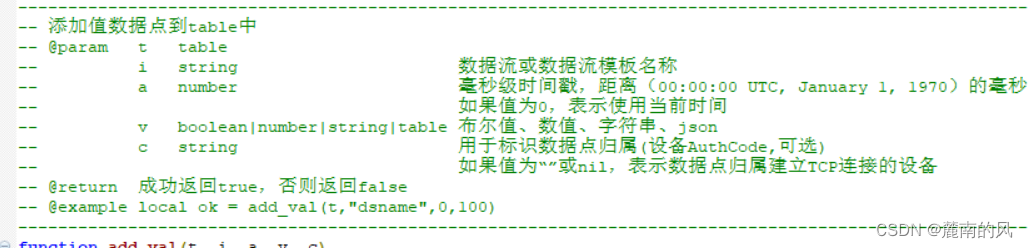

t--table数据点存储，“ds18b20_test”数据流名，无需在设备内新建，a--时间戳，为0则表示当前时间

dev:bytes(1,s) 返回数据，1，数据起始点，s数据位数，不修改则默认数据长度，多设备连接时可根据数据包中各设备采集位数情况抓取

后边接上设备鉴权信息，传输到产品里的该设备

修改完毕保存，即上传lua至平台，串口发送报文之后将设备与lua脚本关联

测试esp8266模块（不连接单片机）

这里先加入一个中断，不着急，我们先测试一下esp8266模块是否正常

表一

图八

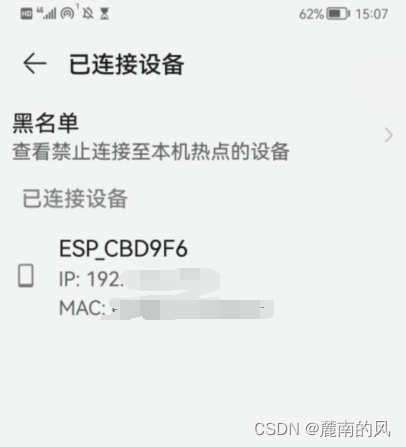

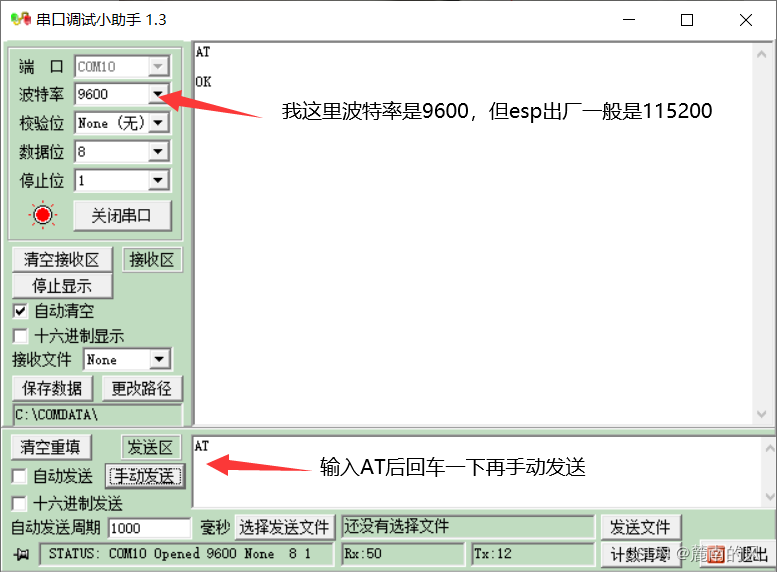

接入计算机，打开串口调试助手调试（顺便打开手机热点设置wifi名和密码，不要用中文，尽量简单）

 图九

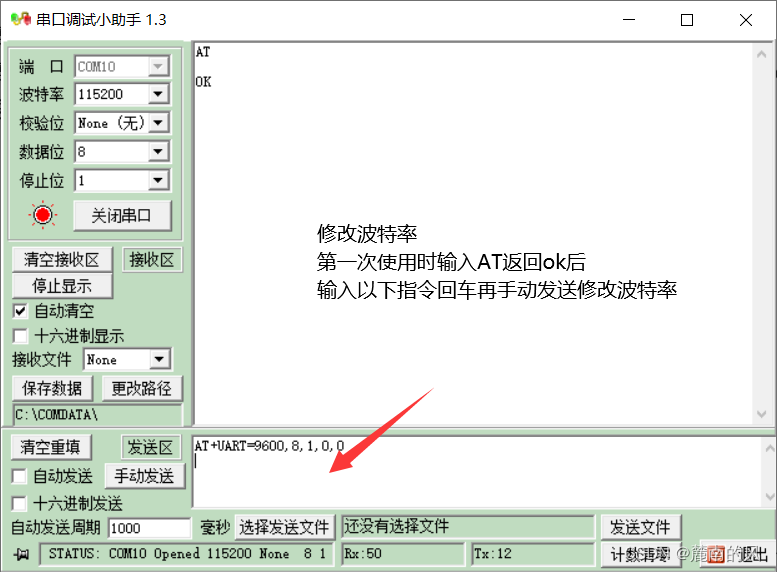

 AT+UART=9600,8,1,0,0

（回车）

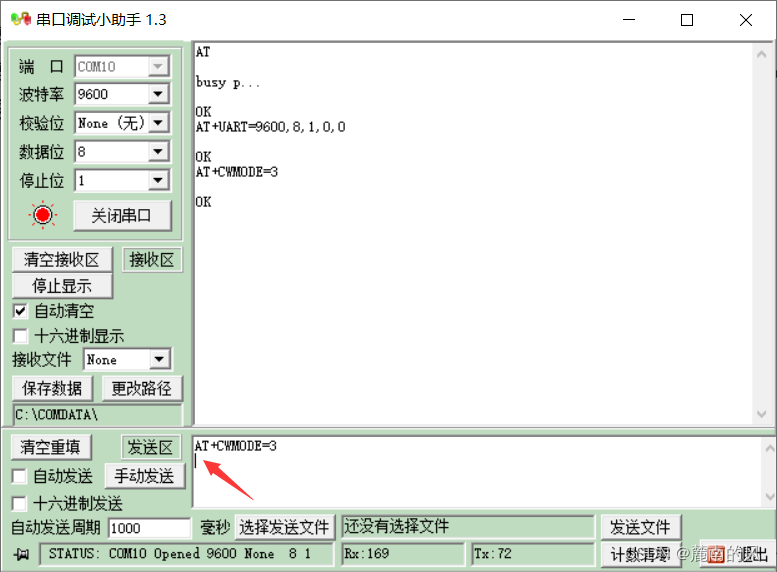

设置WiFi应用模式AT+CWMODE=3（1、station模式2、AP模式3、station+AP）

 每一步注意回车再发送

图十

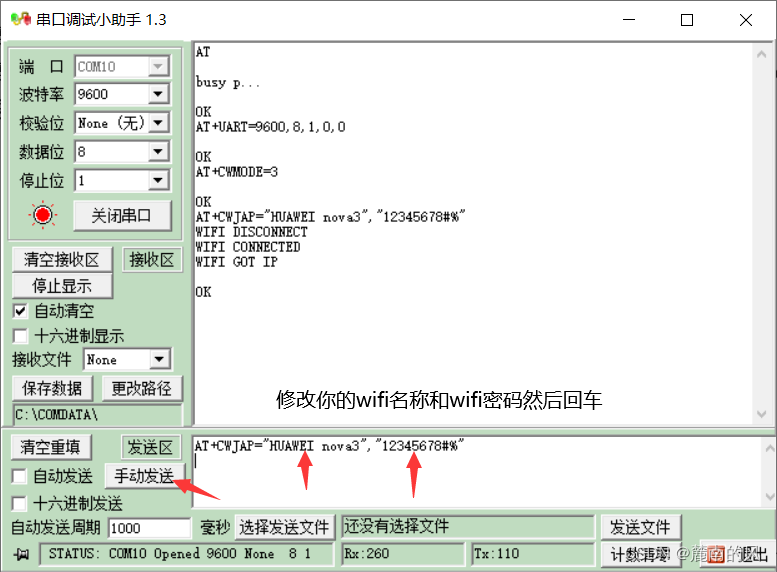

AT+CWJAP="HUAWEI nova3","12345678#%"

图十一

图十二

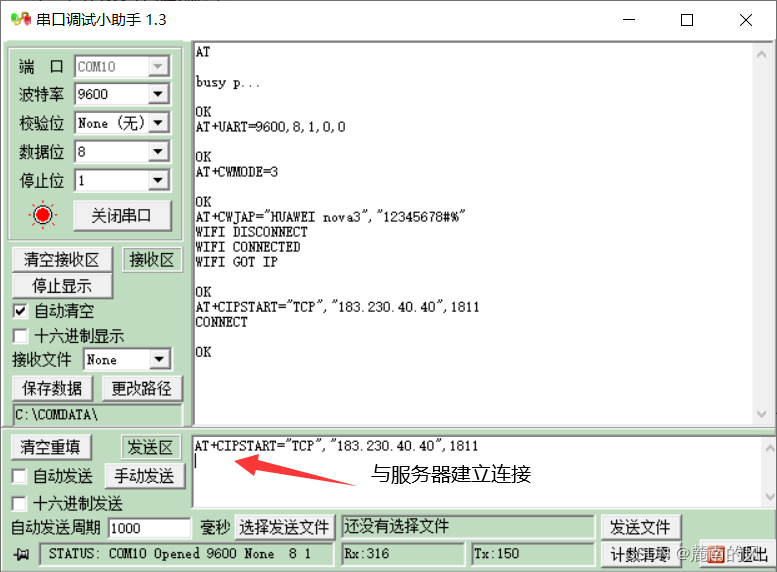

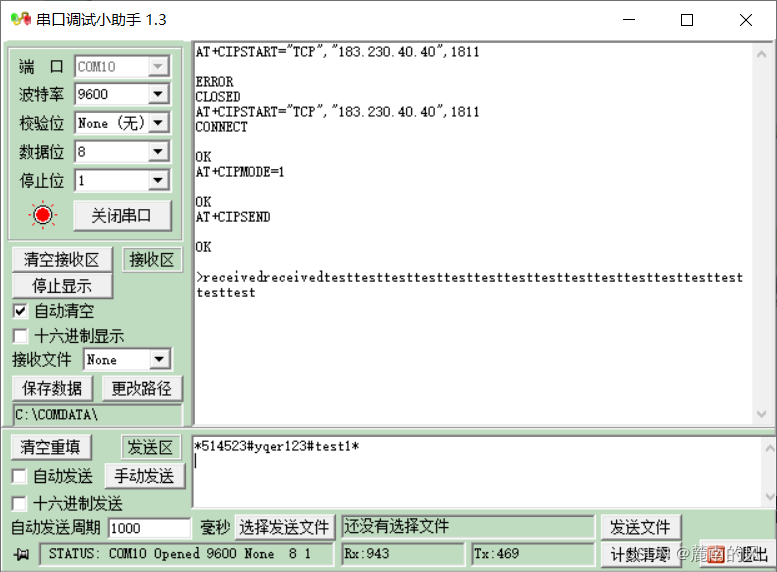

 AT+CIPSTART="TCP","183.230.40.40",1811

图十三

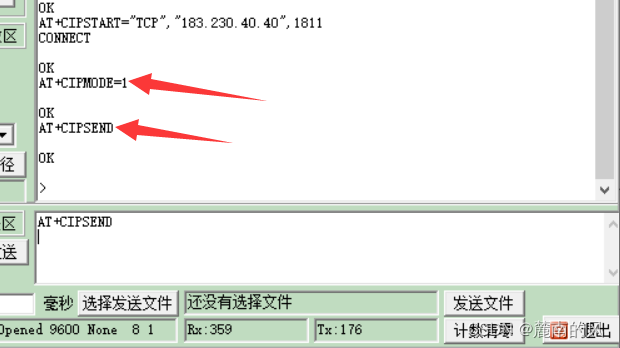

图片太多了显得冗长，直接上指令AT+CIPMODE=1（透传模式），返回OK后再AT+CIPSEND（传输数据）

 这里是有两步操作

图十四

与服务器通讯

指令  *产品id（不是设备id）#设备鉴权信息#脚本名（不一定是脚本文件名）*

图十五

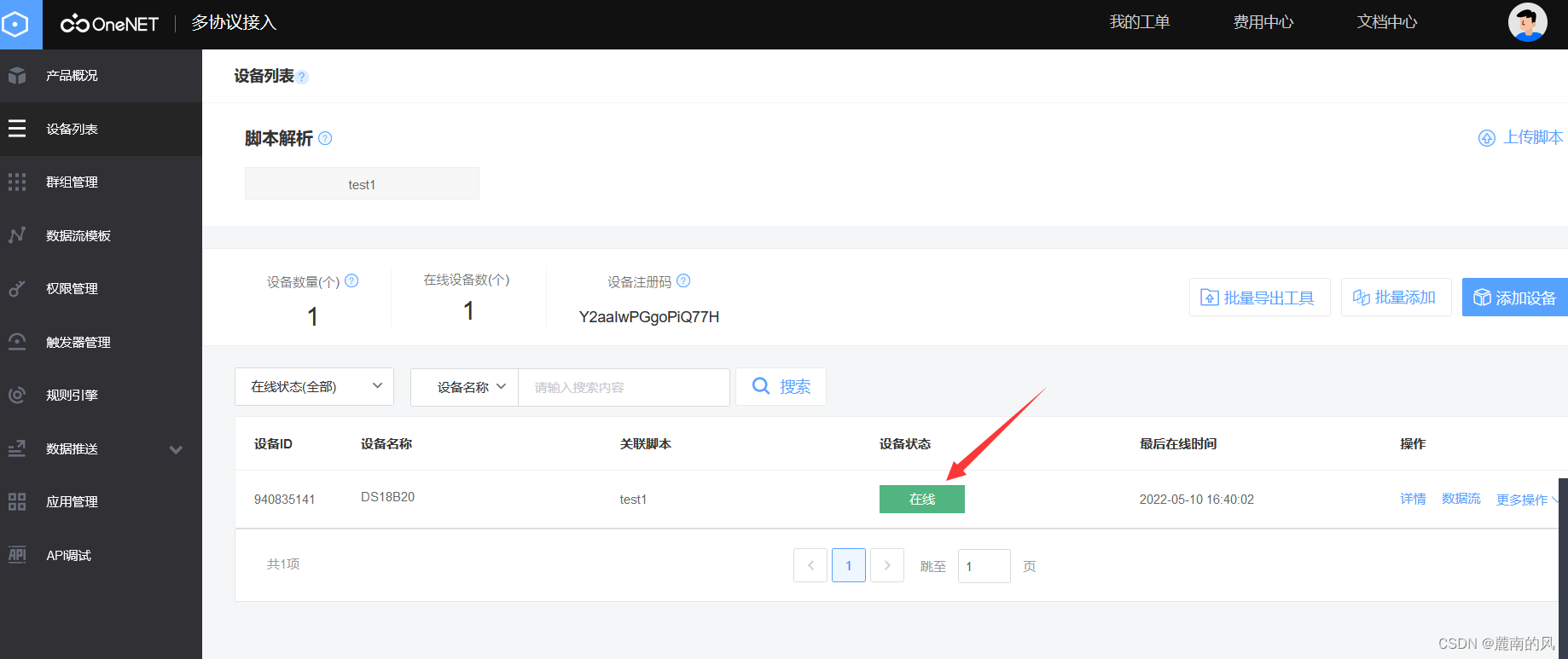

 得到响应，显示在线

图十五

接入单片机

表二

完整程序

#include <OneWire.h>
#include <DallasTemperature.h>   //ds18b20库
#define Onewire_bus 7     //ds18b20连接7引脚
OneWire oneWire(Onewire_bus);
DallasTemperature sensors(&oneWire);

//boolean 成功返回true，失败返回false
boolean send_cmd(String data, char *keyword)
{
  boolean result = false;
  if (data != "")   //对于tcp连接命令，直接等待第二次回复
  {
    Serial.println(data);  //发送AT指令
  }
  if (data == "AT")              //寻找esp8266是否正常工作
  delay(1000);
  else
    while (!Serial.available());              // 等待wifi模块应答
    delay(200);
  if (Serial.find(keyword))       //返回关键词判断,比如ok
  {
    return true;
  }
  else
  {
     return false;
   }
  while (Serial.available()) Serial.read();      //清空串口缓存
  delay(500);
}


void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);

  while (!send_cmd("AT", "OK"));
  while (!send_cmd("AT+CWMODE=3", "OK"));                                         //工作模式
  while (!send_cmd("AT+CWJAP="HUAWEI nova3","1234567#%$"", "OK"));       //接入AP
  while (!send_cmd("AT+CIPSTART="TCP","183.230.40.40",1811", "OK"));      //接入服务器
  while (!send_cmd("AT+CIPMODE=1", "OK"));                                   //透传模式
  while (!send_cmd("AT+CIPSEND", ">"));                                          //开始发送
  Serial.println("*514523#yqer123#test1*");                        //发送报文信息，产品ID+设备鉴权码+脚本名称
}

void loop() {
  // put your main code here, to run repeatedly:
  delay(50);
//  Serial.print("获取温度：");    // 发送几个字
  sensors.requestTemperatures();         //获取温度
//  Serial.println(sensors.getTempCByIndex(0));
  float temp=sensors.getTempCByIndex(0);
  Serial.print(String(temp));
}

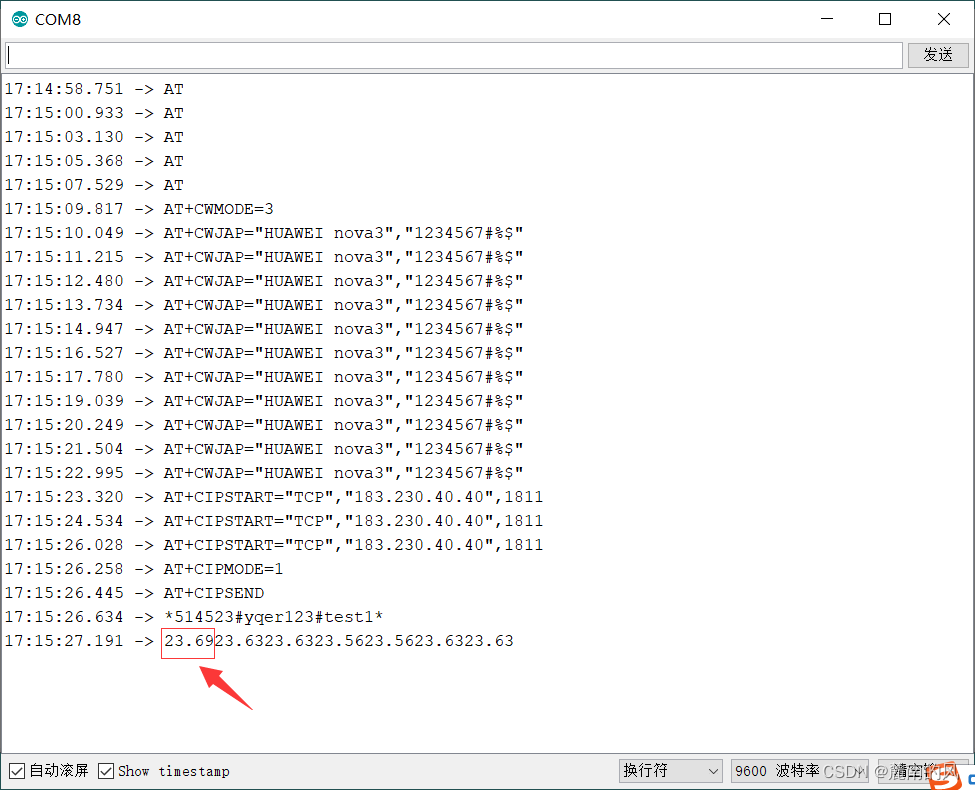

串口监测结果，响应较慢，可以适当增加延时

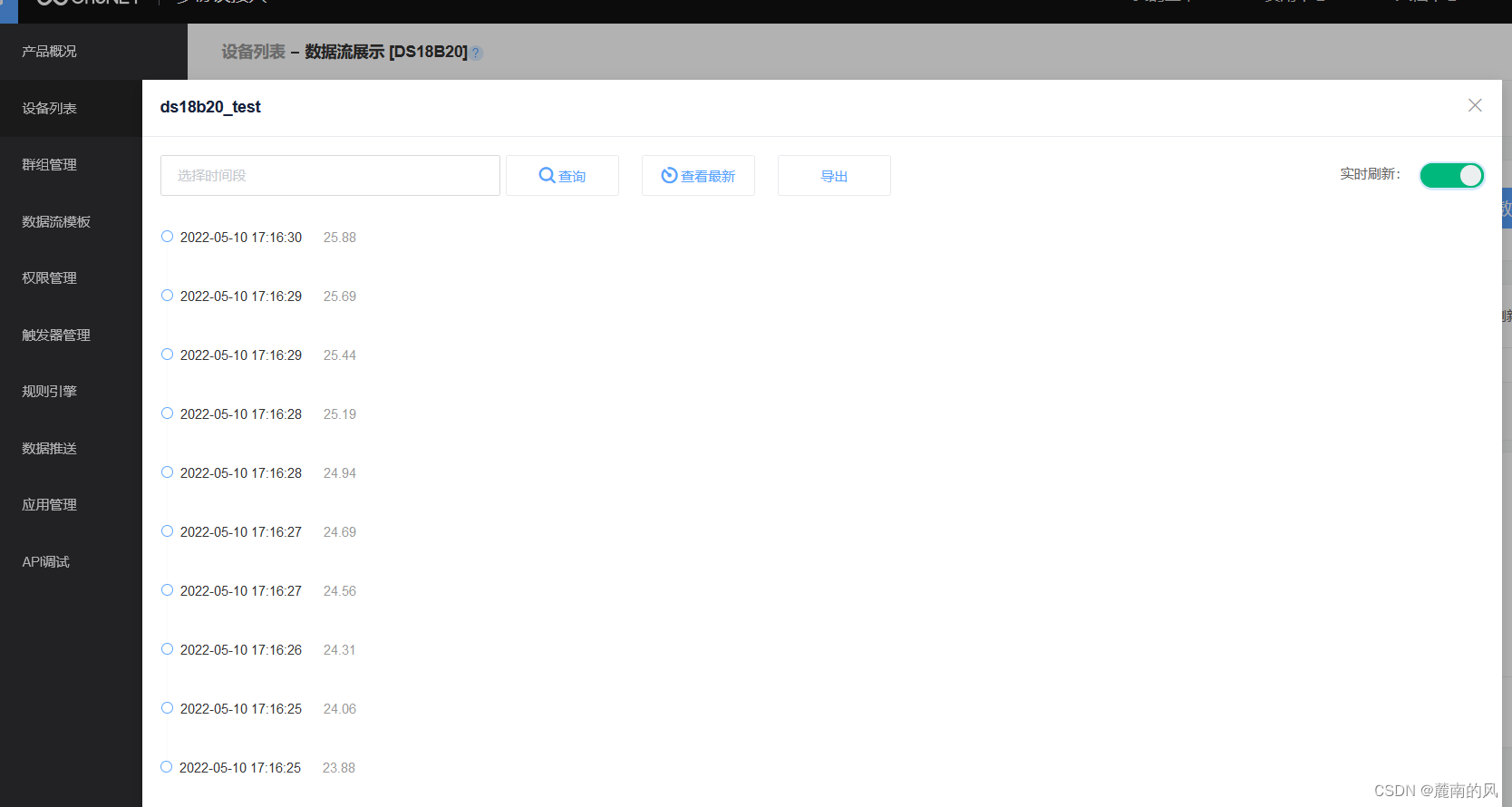

 onenet平台实时输出数据

 注意事项

本次测试采用硬串口，烧录程序之前，单片机TX，RX不能接入，否则将无法上传

尽量别带电接线

后添加图片较多，就不排序了

遗漏地方再补上

图方便本次实验只接入一台设备，多设备场景类似

//-------------------------------------分割线-------------------------------------------

前面单设备已经很详细了

多设备其实同理，只需要在lua里将数据流赋给相应的设备（通过设备鉴权信息绑定）就可以了

有需求我就继续更一下吧

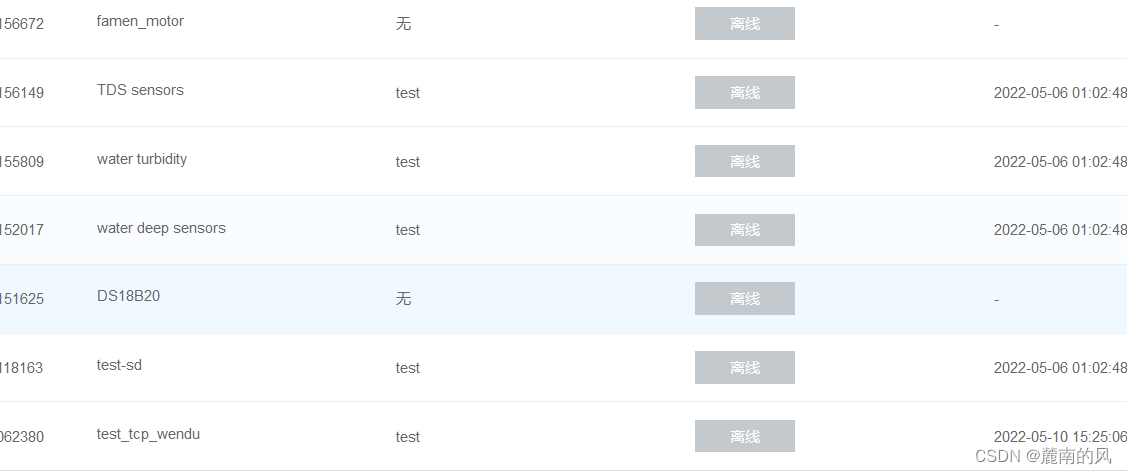

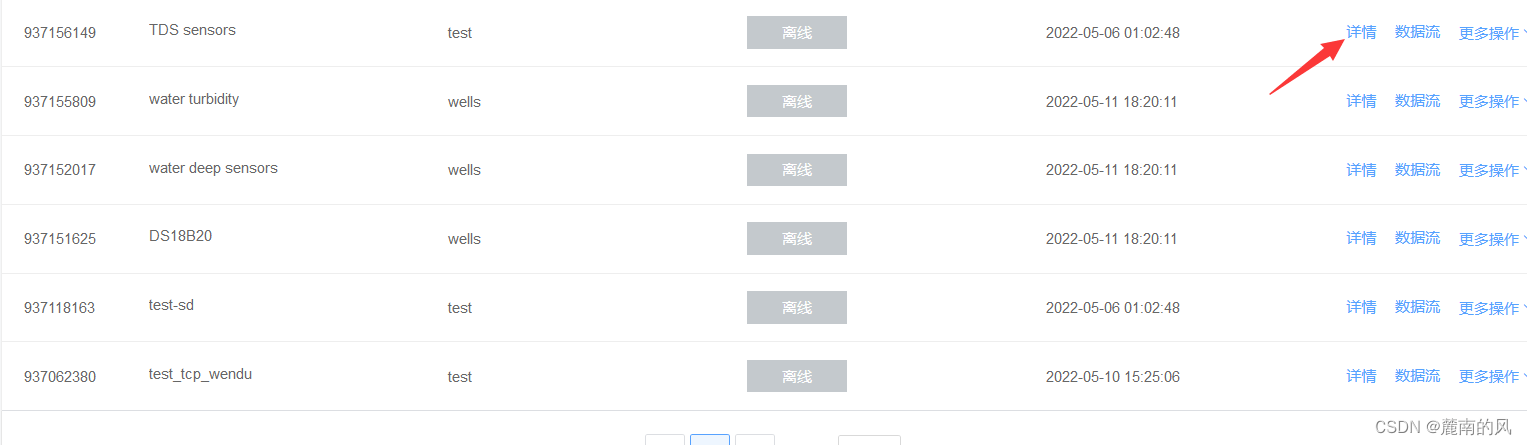

添加多台设备，设置不同鉴权信息并记录好

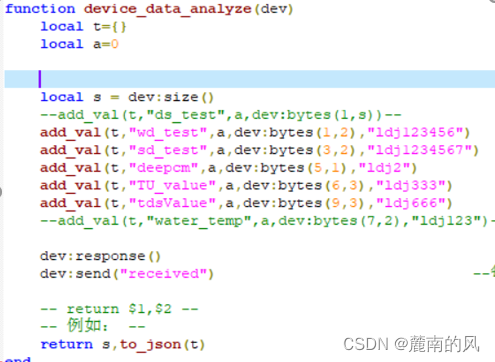

打开lua脚本，添加设备鉴权信息

 dev.bytes选择起始点和位数

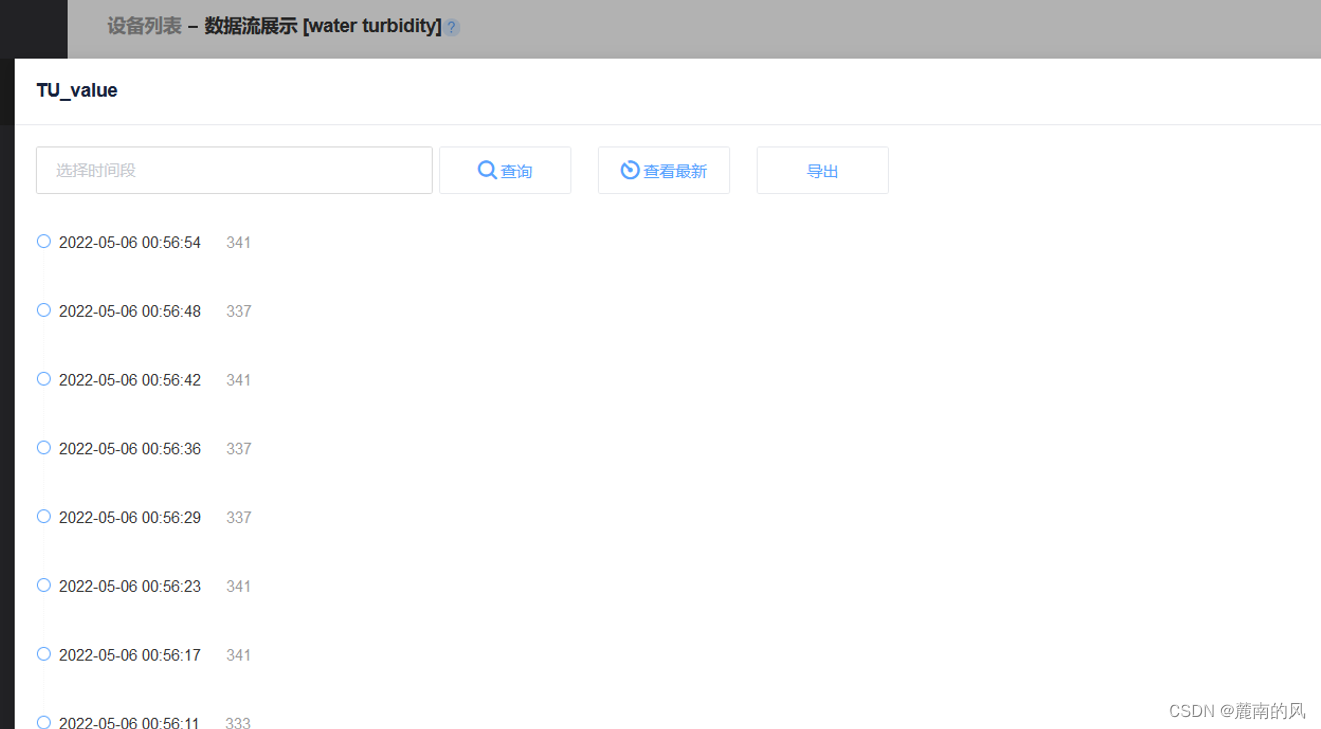

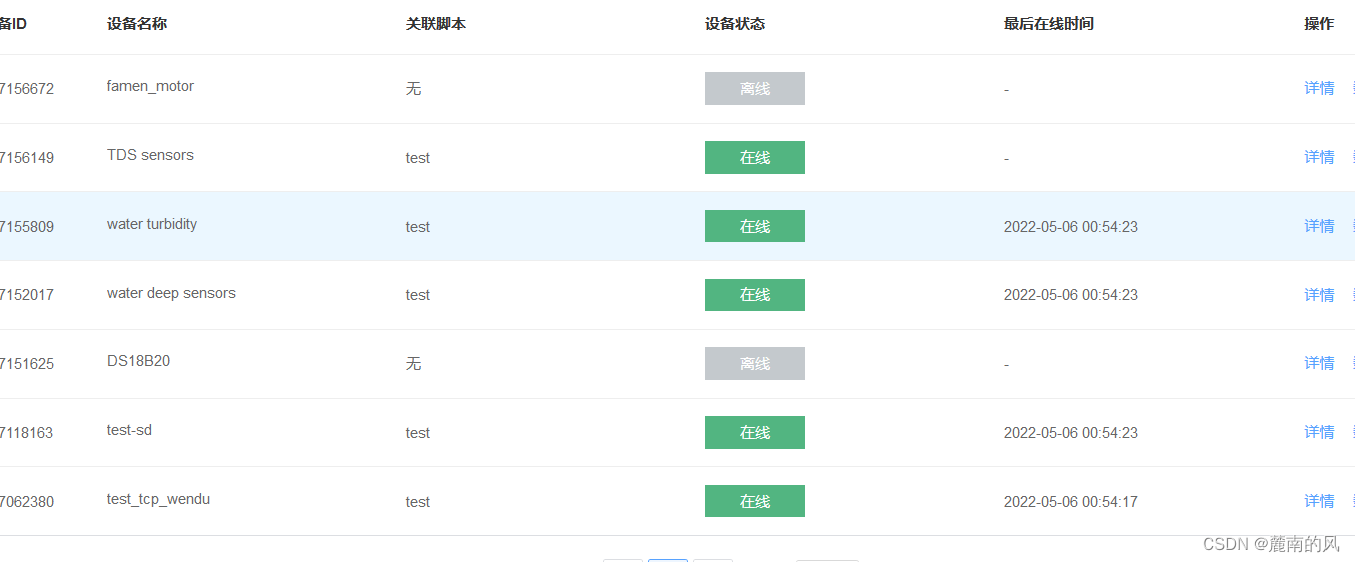

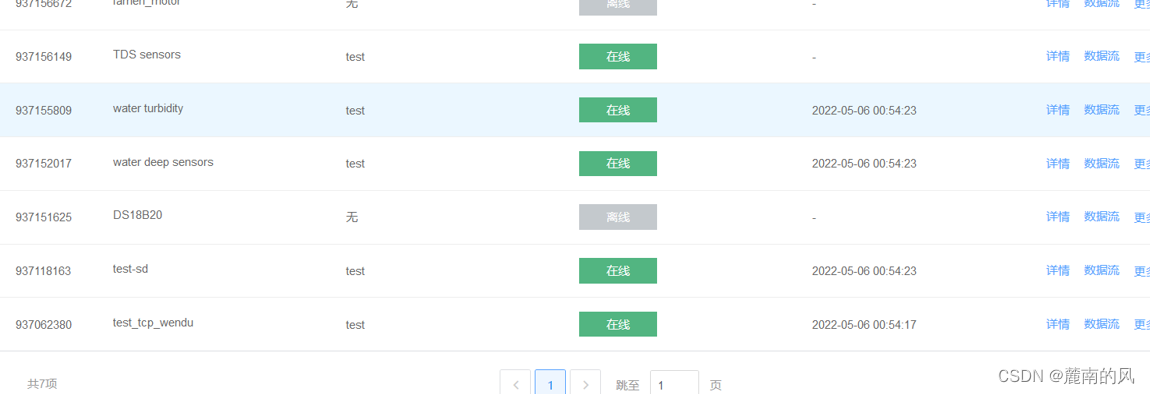

设备已在线，打开数据流观察

 已将截取段发送给各个设备

 注意事项2

程序段只需绑定产品id和其中一个设备鉴权信息就可以了，其他设备在脚本里完成

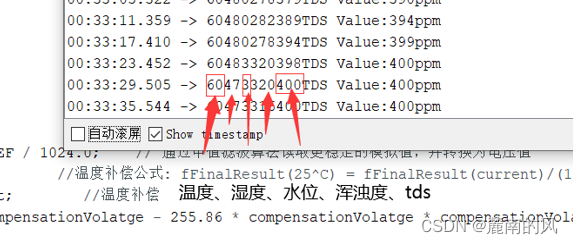

多数据输出格式

Serial.print(String(int(wd))+String(int(sd))+ String(float(deepcm))+String(int(TU_value))+String(int(tdsValue)))

后续再更新可视化操作（应用开发似乎阉割了）或者其他单片机应用

其他接入协议也欢迎交流

整理不易，点赞是我更新的动力
