概述

1、国际2.4 GHz信道使用情况

信道	频率 (MHz)	中国^[1]	美国、加拿大^[1]	欧洲 ^[1]^[2]^[3]	日本^[1]	澳大利亚^[4]	委内端拉	以色列
1	2412	是	是	是	是	是	是	否
2	2417	是	是	是	是	是	是	否
3	2422	是	是	是	是	是	是	是
4	2427	是	是	是	是	是	是	是
5	2432	是	是	是	是	是	是	是
6	2437	是	是	是	是	是	是	是
7	2442	是	是	是	是	是	是	是
8	2447	是	是	是	是	是	是	是
9	2452	是	是	是	是	是	是	是
10	2457	是	是	是	是	是	是	否
11	2462	是	是	是	是	是	是	否
12	2467	是	否	是	是	是	是	否
13	2472	是	否	是	是	是	是	否
14	2484	否	否	否	802.11b only^[5]	否	否	否

2、国际4.9/5.8GHz信道使用情况

信道	频率 (MHz)	美国	欧洲	日本		新加坡	中国	台湾
信道	频率 (MHz)	20 MHz^[6]	20 MHz	20 MHz^[7]	10 MHz	20 MHz	20 MHz	20MHz^[8]
7	5035	否	否	否	是	否	否	否
8	5040	否	否	否	是	否	否	否
9	5045	否	否	否	是	否	否	否
11	5055	否	否	否	是	否	否	否
12	5060	否	否	否	否	否	否	否
16	5080	否	否	否	否	否	否	否
34	5170	否	否	否	否	否	否	否
36	5180	是	是	是	否	是	否	否
38	5190	否	否	否	否	否	否	否
40	5200	是	是	是	否	是	否	否
42	5210	否	否	否	否	否	否	否
44	5220	是	是	是	否	是	否	否
46	5230	否	否	否	否	否	否	否
48	5240	是	是	是	否	否	否	否
52	5260	是	是	是	否	否	否	是
56	5280	是	是	是	否	否	否	是
60	5300	是	是	是	否	否	否	是
64	5320	是	是	是	否	否	否	是
100	5500	是	是	是	否	否	否	是
104	5520	是	是	是	否	否	否	是
108	5540	是	是	是	否	否	否	是
112	5560	是	是	是	否	否	否	是
116	5580	是	是	是	否	否	否	是
120	5600	是	是	是	否	否	否	是
124	5620	是	是	是	否	否	否	是
128	5640	是	是	是	否	否	否	是
132	5660	是	是	是	否	否	否	是
136	5680	是	是	是	否	否	否	是
140	5700	是	是	是	否	否	否	是
149	5745	是	否	否	否	是	是	是
153	5765	是	否	否	否	是	是	是
157	5785	是	否	否	否	是	是	是
161	5805	是	否	否	否	是	是	是
165	5825	是	否	否	否	是	是	是
183	4915	否	否	否	是	否	否	否
184	4920	否	否	是	是	否	否	否
185	4925	否	否	否	是	否	否	否
187	4935	否	否	否	是	否	否	否
188	4940	否	否	是	是	否	否	否
189	4945	否	否	否	是	否	否	否
192	4960	否	否	是	否	否	否	否
196	4980	否	否	是	否	否	否	否

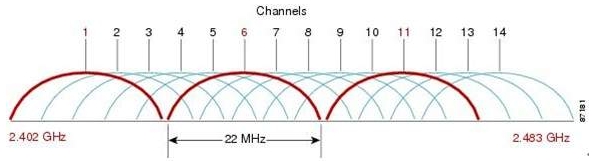

3、2.4GHz信道

4、信号损耗（2.4GHz和5GHz对比）

（重点覆盖-40dbm到-65dbm 太强也不是很好（休息区重点覆盖）普通覆盖高于-75dbm（办公区全覆盖））

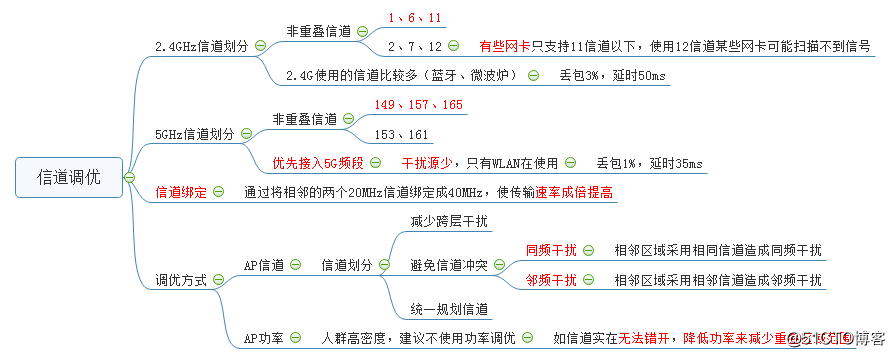

5、信道调优

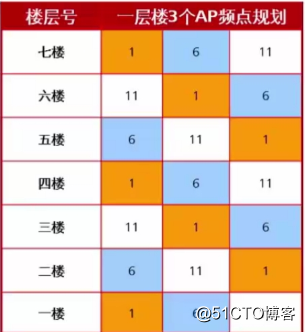

6、楼层信道划分

7、配置部分

[AC-wlan-view]rrm-profile name auto #创建
[AC-wlan-rrm-prof-auto]calibrate auto-channel-select disable #关闭信道自动选择信道功能
[AC-wlan-rrm-prof-auto]calibrate auto-txpower-select disable #关闭发送功率自动选择信道功能
[AC-wlan-rrm-prof-auto]sta-load-balance dynamic enable #开启负载分担
[AC-wlan-view]radio-5g-profile name 5G #5G可以做信道捆绑（149，1 和153.1、157,1和161,1）

[AC-wlan-radio-5g-prof-5G]undo channel-switch announcement disable 开启信道切换通知功能
[AC-wlan-radio-5g-prof-5G]channel-switch mode continue-transmitting 配置信道切换通告模

[AC-wlan-radio-5g-prof-5G]rrm-profile auto

[AC-wlan-view]ap-system-profile name wlan-system

keep-service enable #配置CAPWAP断链业务保持功能

[AC-wlan-view] ap-group name office-group

[AC-wlan-ap-group-ap-group]radio-5g-profile 5G

[AC-wlan-ap-group-ap-group]ap-system-profile wlan-system

[AC-wlan-view] regulatory-domain-profile name domain1
[AC-wlan-regulatory-domain-prof-domain1]dca-channel 5g bandwidth 20mhz

[AC-wlan-ap-0]ap-id 0
[AC-wlan-ap-0]ap-name 2-floor-301room
[AC-wlan-ap-0]radio 0
[AC-wlan-radio-0/0]channel 20mhz 1 #不建议2.4G做捆绑，信道重叠太多

[AC-wlan-radio-0/0]radio 1
[AC-wlan-radio-0/1]channel 80mhz 149 #增加频宽为80MHz
[AC-wlan-radio-0/1]eirp 60 #默认功率127（可选）
[AC-wlan-radio-0/1]quit

注：无线波是不能拐弯的，只能直射或反射
