【PT+Arduino+OneNET基础教程5】PacketTracer按钮与开关的使用方法

【PT+Arduino+OneNET基础教程5】PacketTracer按钮与开关的使用方法

教程1.PacketTracer中MCU芯片编程入门教程
教程2.全部智能设备连接MCU使用方法
教程3.读卡器与红外探测器连接MCU使用方法
教程4.常用传感器使用方法
教程5.几种按钮与开关的使用方法
教程6.执行器使用方法
教程7.上云教程
教程8.多设备上云教程
教程9.Arduino+OneNET TCP透传上云教程（发+收）

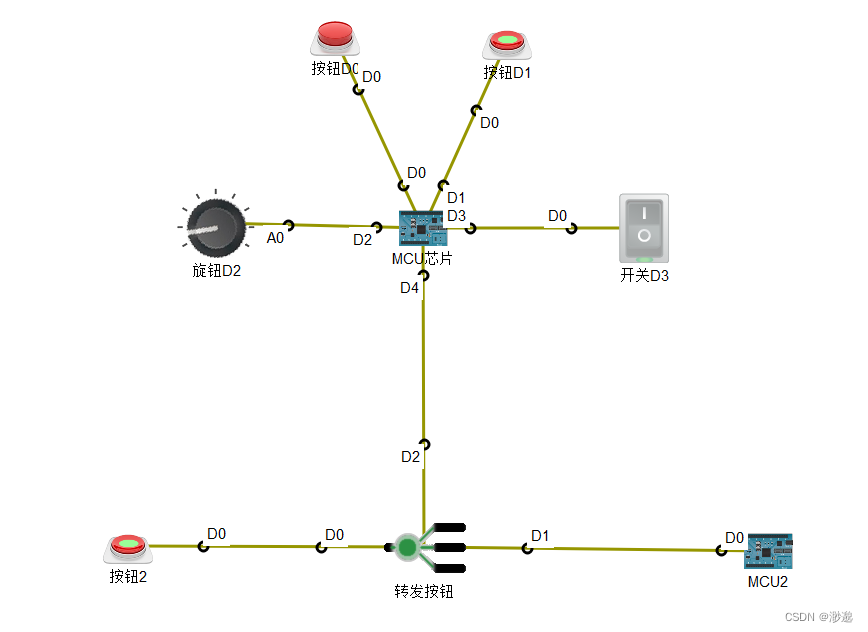

连线如下

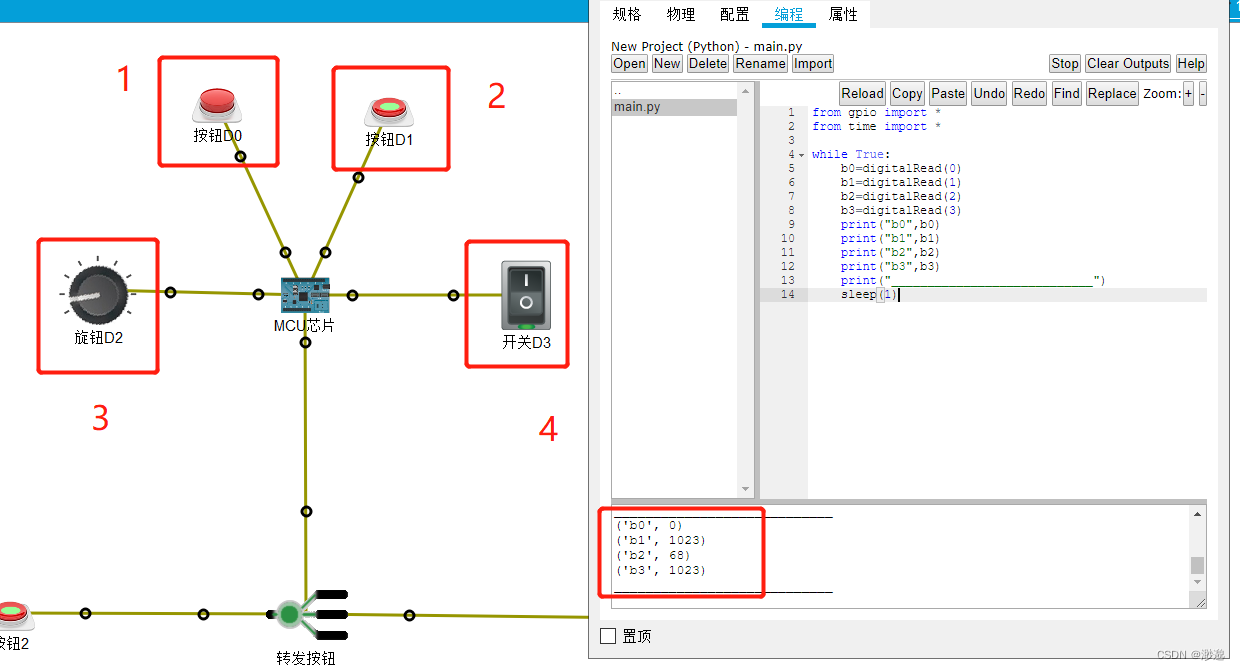

上面的四个按钮开关比较简单，我们在MCU输入以下代码后运行(不明白的可以先看这篇教程)

from gpio import *
from time import *

while True:
	b0=digitalRead(0)
	b1=digitalRead(1)
	b2=digitalRead(2)
	b3=digitalRead(3)
	print("b0",b0)
	print("b1",b1)
	print("b2",b2)
	print("b3",b3)
	print("____________________________")
	sleep(1)

按钮1需要按住alt然后鼠标左键一直按住
按钮2按住alt鼠标左键点一下就是按下再点一下就可以松开
按钮3需要按住alt键然后鼠标左键左右拖动，可以输出0到1023
按钮4与按钮2同理

接下来我们看转发按钮

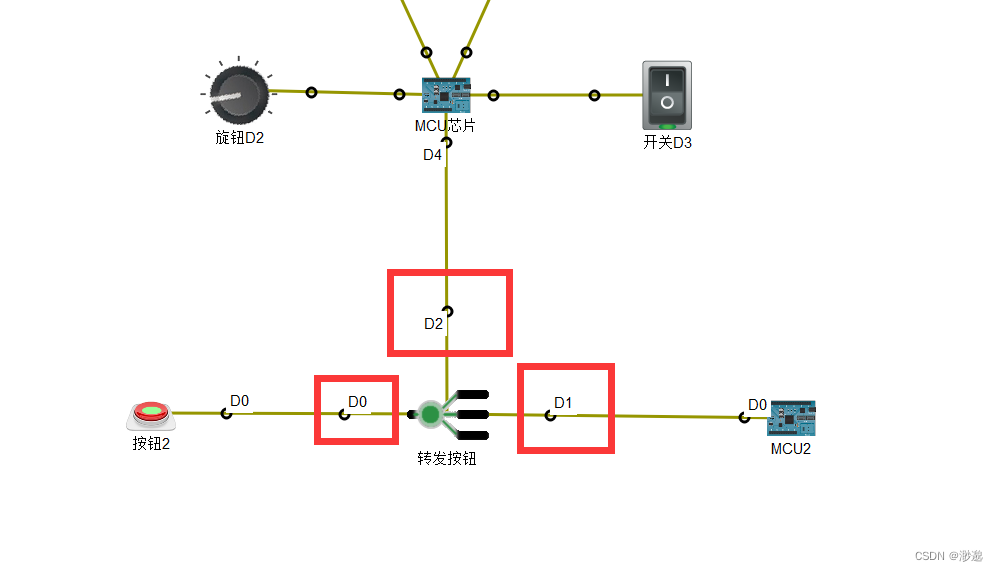

按钮的D0接了另外一个按钮
按钮的D1和D2各接了一个MCU
然后我们按住alt并点击以下转发按钮，按钮变绿色

之后我们使用mcu芯片读取转发按钮可以发现

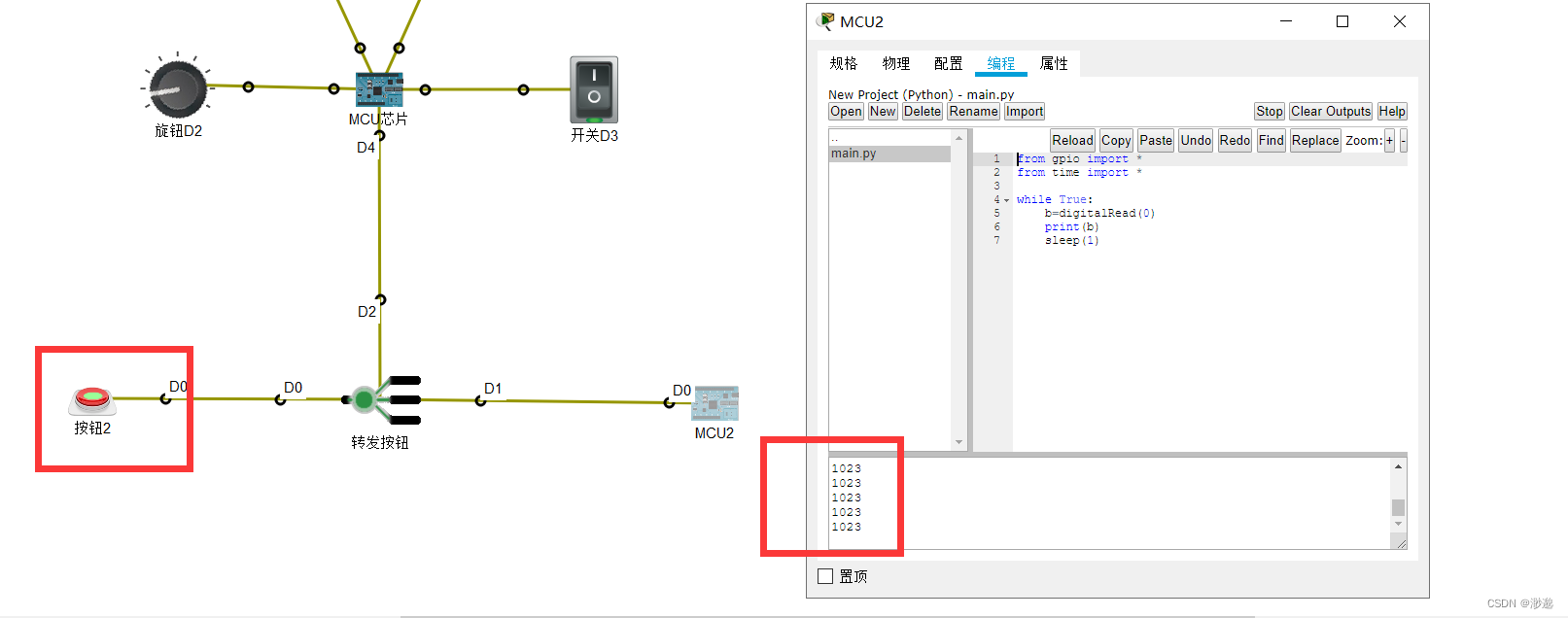

当左侧按钮被按下 mcu显示1023

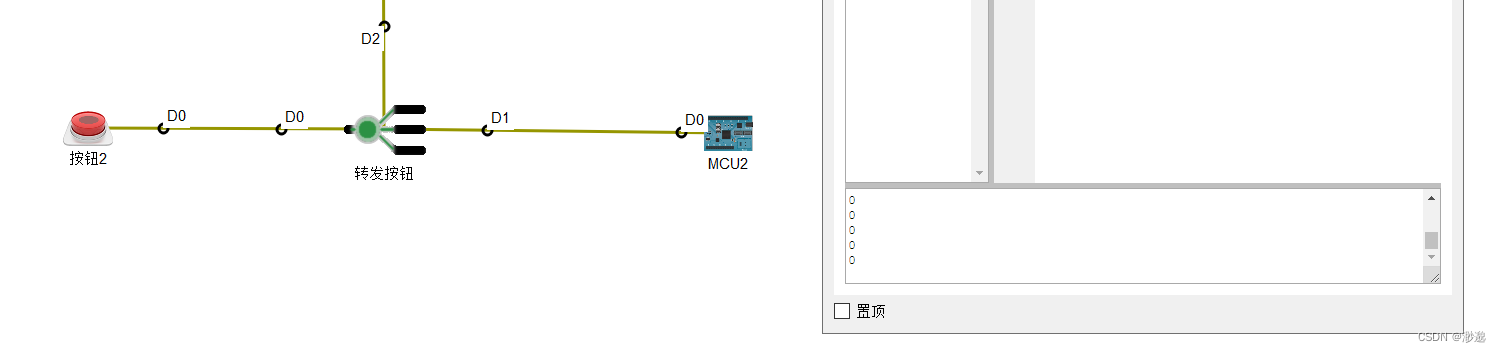

左侧按钮松开 mcu显示0

转发按钮的作用就是把D0接口连接的设备传来的信息通过D1 D2 D3转发出去，可以理解为这个组件可以为一个设备新增两个接口。

其实转发按钮还可以实现两个mcu之间通信的功能，我们将在专栏以后文章进行讲解。

在此整理常用设备的方法与需传参数如下

门的使用较为特殊，数组第一个数字为0的话表示不打开门，为1的话表示尝试打开门。第二个数字表示是否上锁，为1的话表示上锁，为0的话表示解锁。

烟雾传感器、读卡器、红外线装置需要进行一些修改，大家可以详细参考以下文章

烟雾传感器

读卡器与红外线装置
