因为Quartus软件界面是英文的，对我们国家的同学来说不太友好，在这里演示一遍用Quartus 13.0进行FPGA功能仿真的操作步骤，希望对有需要的同学有所帮助：

如我上篇博客中，编写好test bench代码后，我们将它保存，为了和之前的代码文件相区分，我把它的命名在之前的代码文件名的基础上加上“_tb”。如下：

右边的就是test bench文件。

然后开始我们的软件操作：
点击软件上方Assignments / Settings;

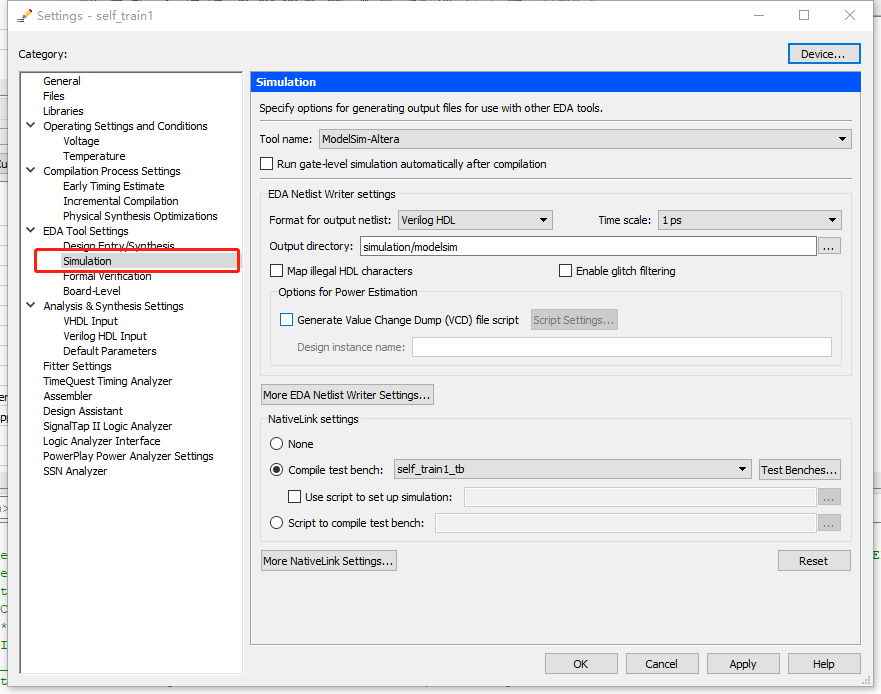

跳出如下方框，并点击左侧的Simulation:

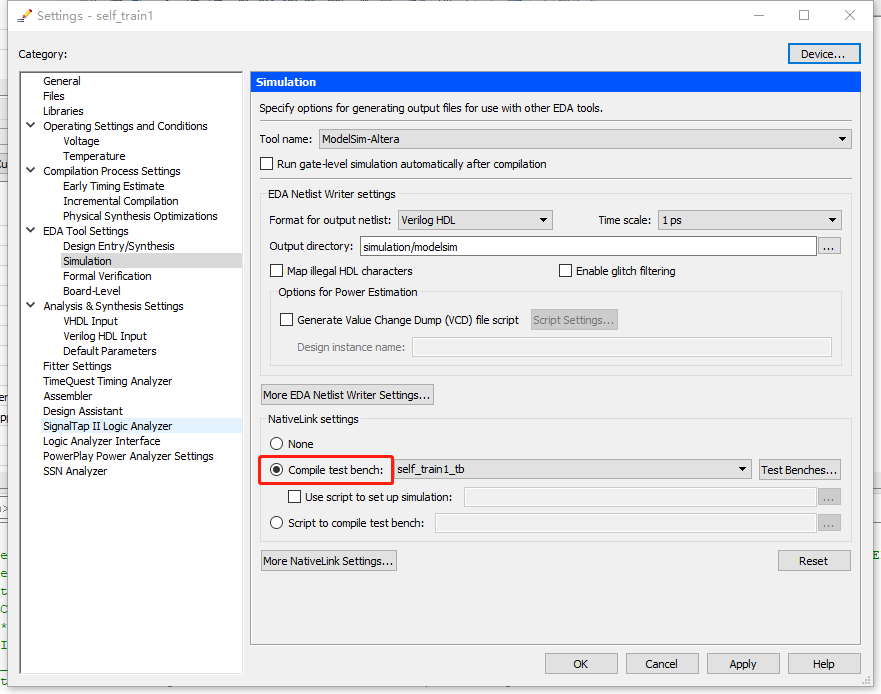

点击Compile test bench:

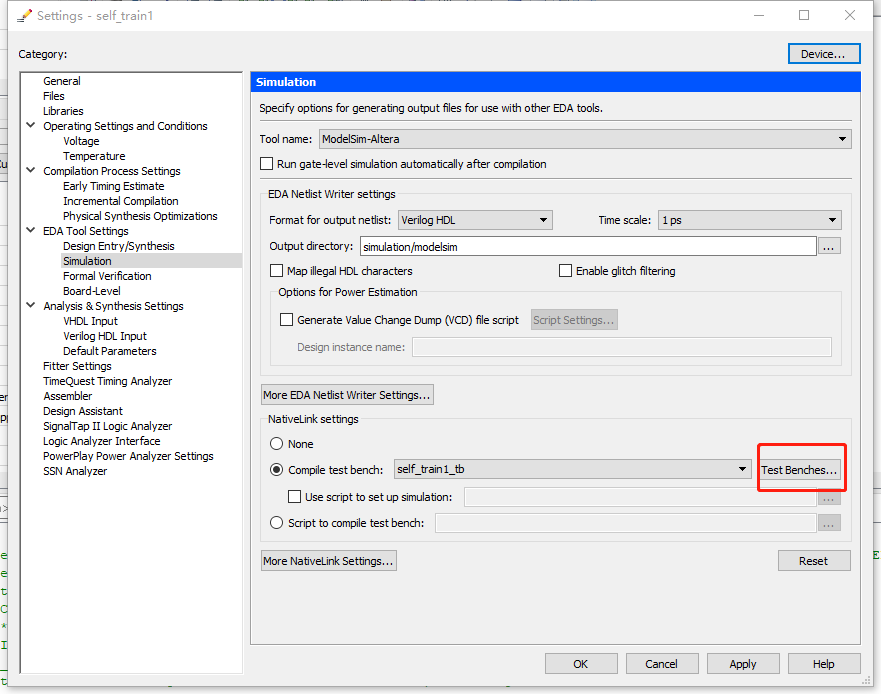

然后点击右边的Test Benches…:

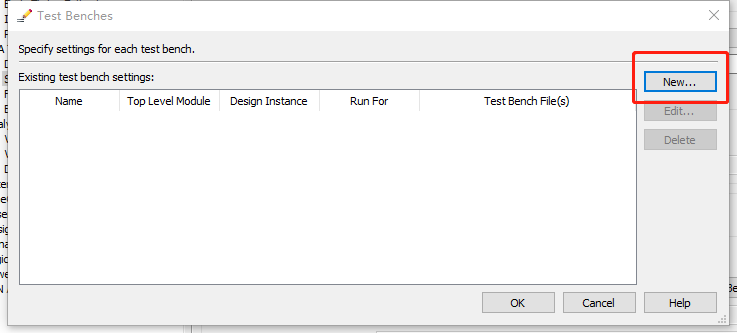

在新的窗口中点击New…:

然后点击下面File name 右侧的“…”：

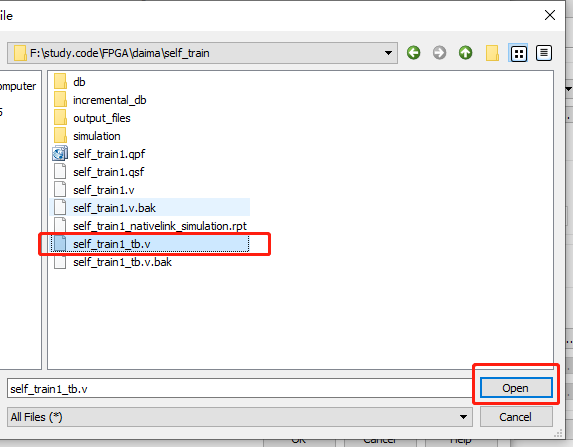

找到我们刚刚保存的“_tb”文件，选中之后，点击“Open”：

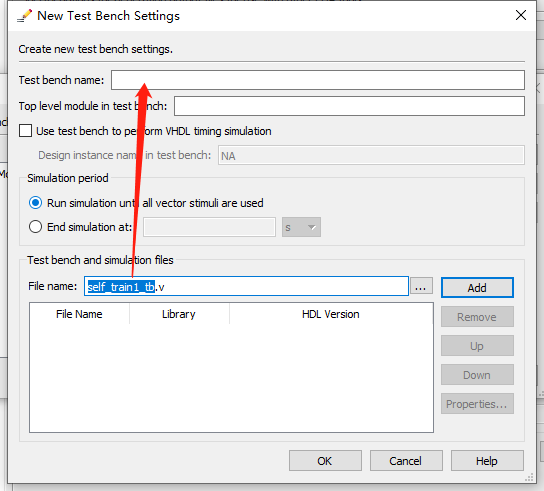

然后将文件名复制到上方的Test bench name中：

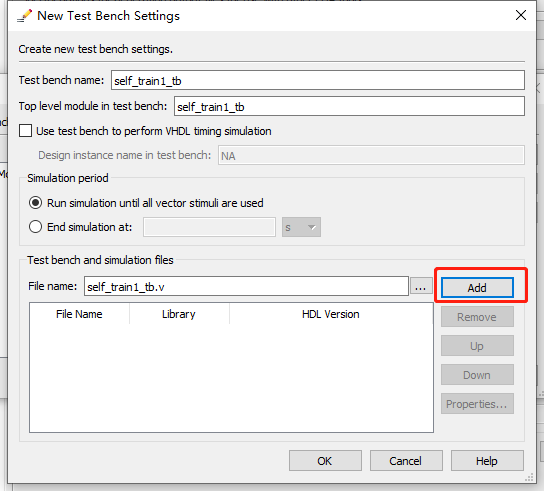

Top level module in test bench 这一行会自动跟上面的名字保持一致，我们不用管，然后点击Add:

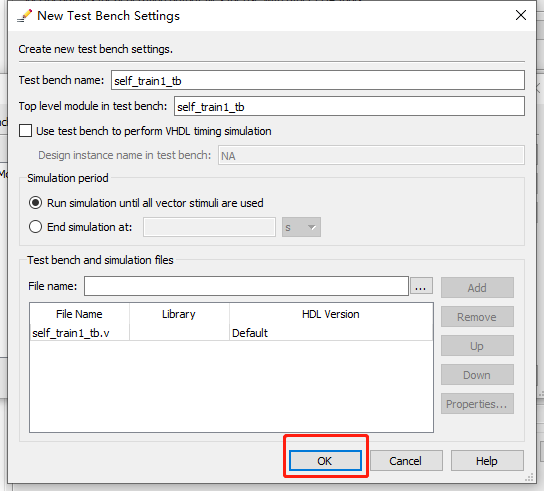

再点击OK：

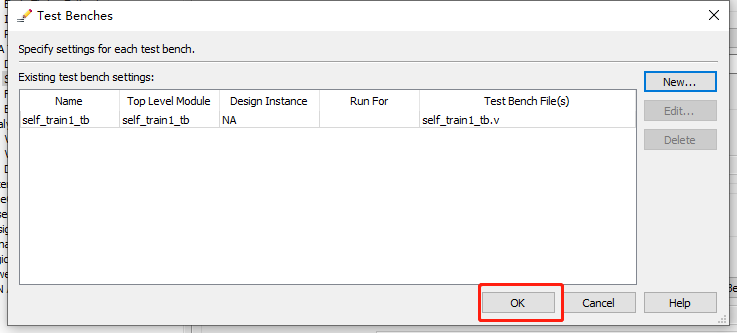

再次OK：

先点Apply，然后再OK：

到此，我们就将编好的test bench文件添加成功，就可以运行RTL仿真了。
点击Tools / Run Simulation Tools / RTL Simulation

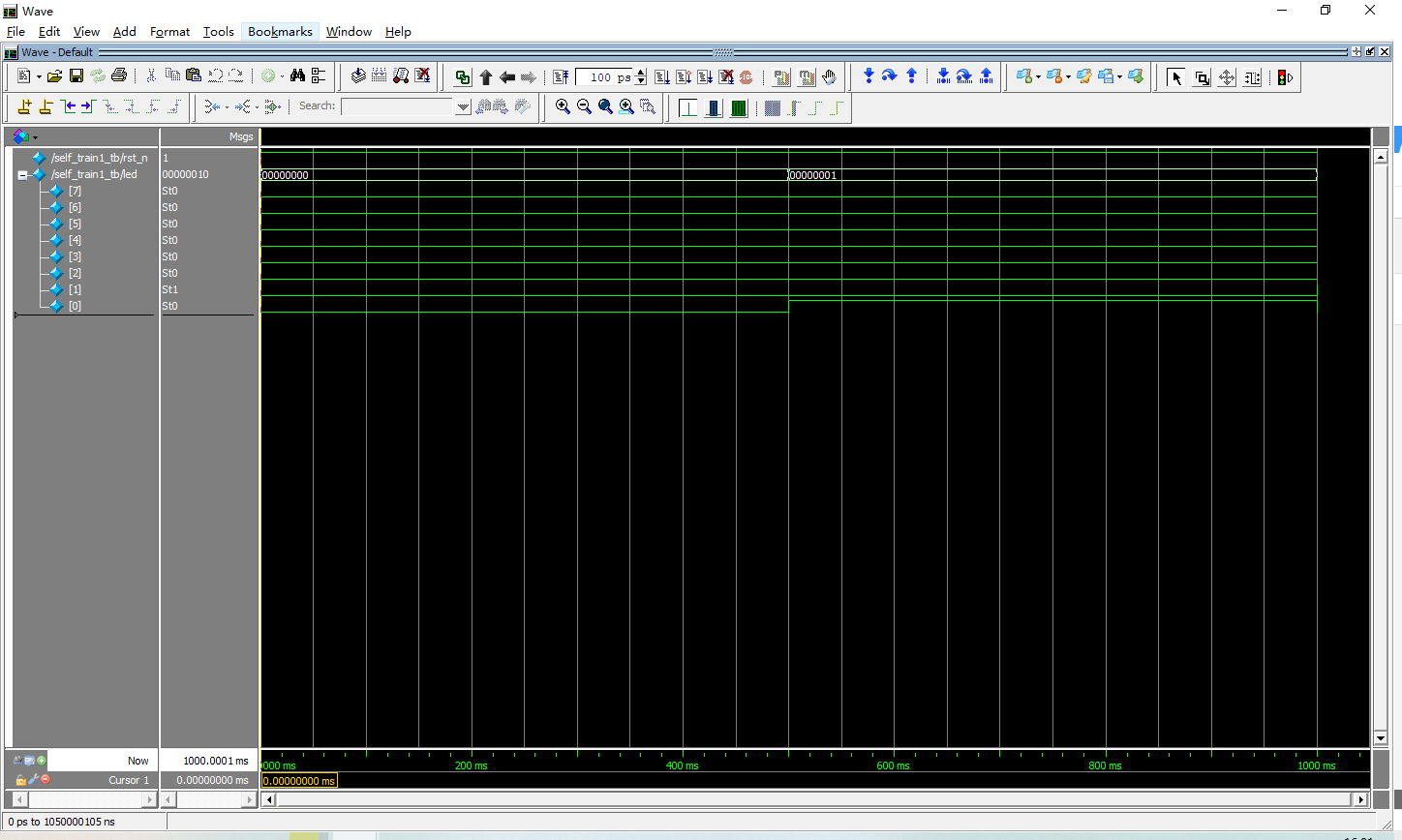

即可进行时序仿真。

注：
第一次编程的时候电脑可能会报如下的错误：

表示在我们所指定的可执行文件路径下面没有找到ModelSim-Altera软件，所以我们要对路径进行设置。
操作如下：

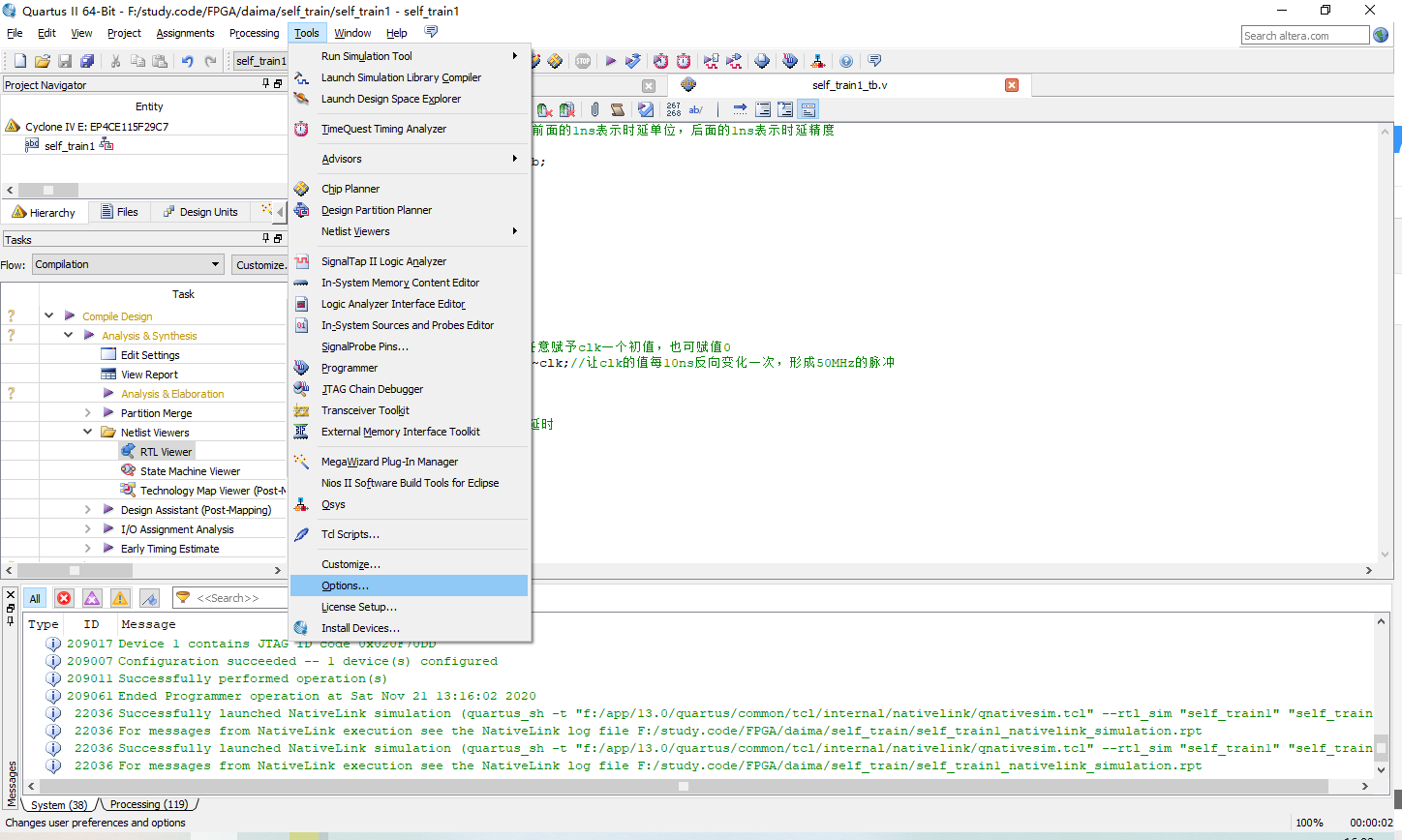

点击软件上方Tools / Options…:

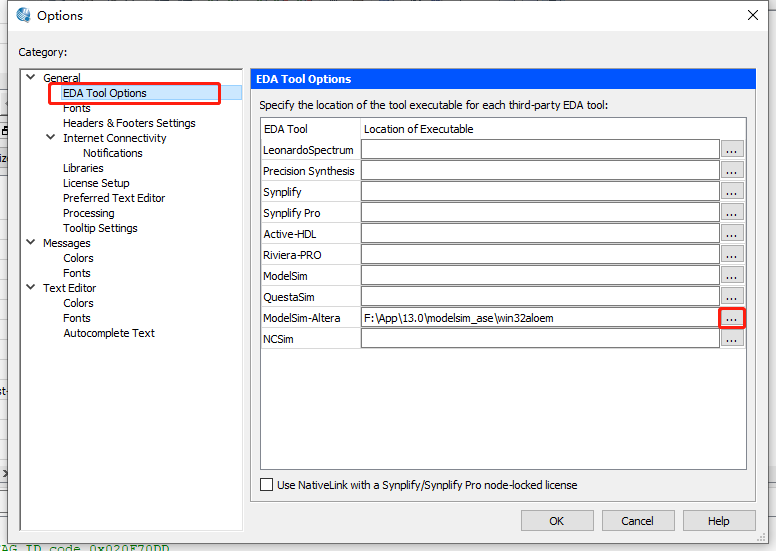

点击左侧EDA Tool Options，再点击ModelSim-Altera右侧的"…":

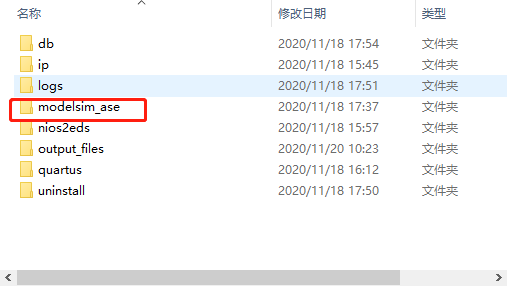

找到我们的Quartus安装位置，找到modelsim_ase文件夹，并双击进入：

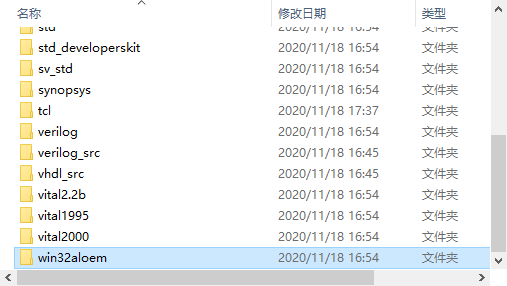

然后找到其中的win32aloem文件夹，将此文件夹添加：

即可解决上述问题。
