关于拓扑连线大家可以参照这位博主的博客，【小白入门】超详细Arduino uno接入onenet云平台教程（TCP透传） 我也是通过这篇文章进行的入门学习，但是遇到了一些困难，无法正常使用上云部分的代码。所以我又进行了一些学习，掌握了一些串口与软串口通信的知识，与发送消息到onenet以及从onenet接收消息的方法(tcp透传)。

芯片:ArduinoMega2560 或 ArduinoUno

注：我的ESP8266 RX接了11 TX接了10 大家可以根据需要改变接口 EN引脚也要接5V或3.3V

那么我们连线完成后，从配网开始讲解

大家可以先打开手机热点，设置热点名称(手机名称)与热点密码(二者都不要含有中文，越简单越好)

烧录以下代码

#include <SoftwareSerial.h>
SoftwareSerial mySerial(10,11);//如果无法正常使用大家可以把10和11换一下，可能大家把RX和TX接反了，是很常见也很好解决的错误
void setup()
{
  Serial.begin(115200);//打开硬串口
  while(!Serial){//有没有其实基本无所谓
    ;
  }
  Serial.println("hard");//硬串口输出hard表示硬串口打开成功了
  mySerial.begin(115200);//打开软串口
  mySerial.println("soft");//软串口输出soft表示软串口打开成功了

}
void loop()
{
  if(mySerial.available()){//如果软串口检测到信息
    Serial.write(mySerial.read());//硬串口输出软串口读到的信息
  }
  if(Serial.available()){//如果硬串口检测到信息
    mySerial.write(Serial.read());//软串口输出硬串口的信息
  }
}

硬串口是我们在串口监视器可以看到的信息
软串口不能通过串口监视器看到
所以我们要在硬串口输出软串口接收到的信息

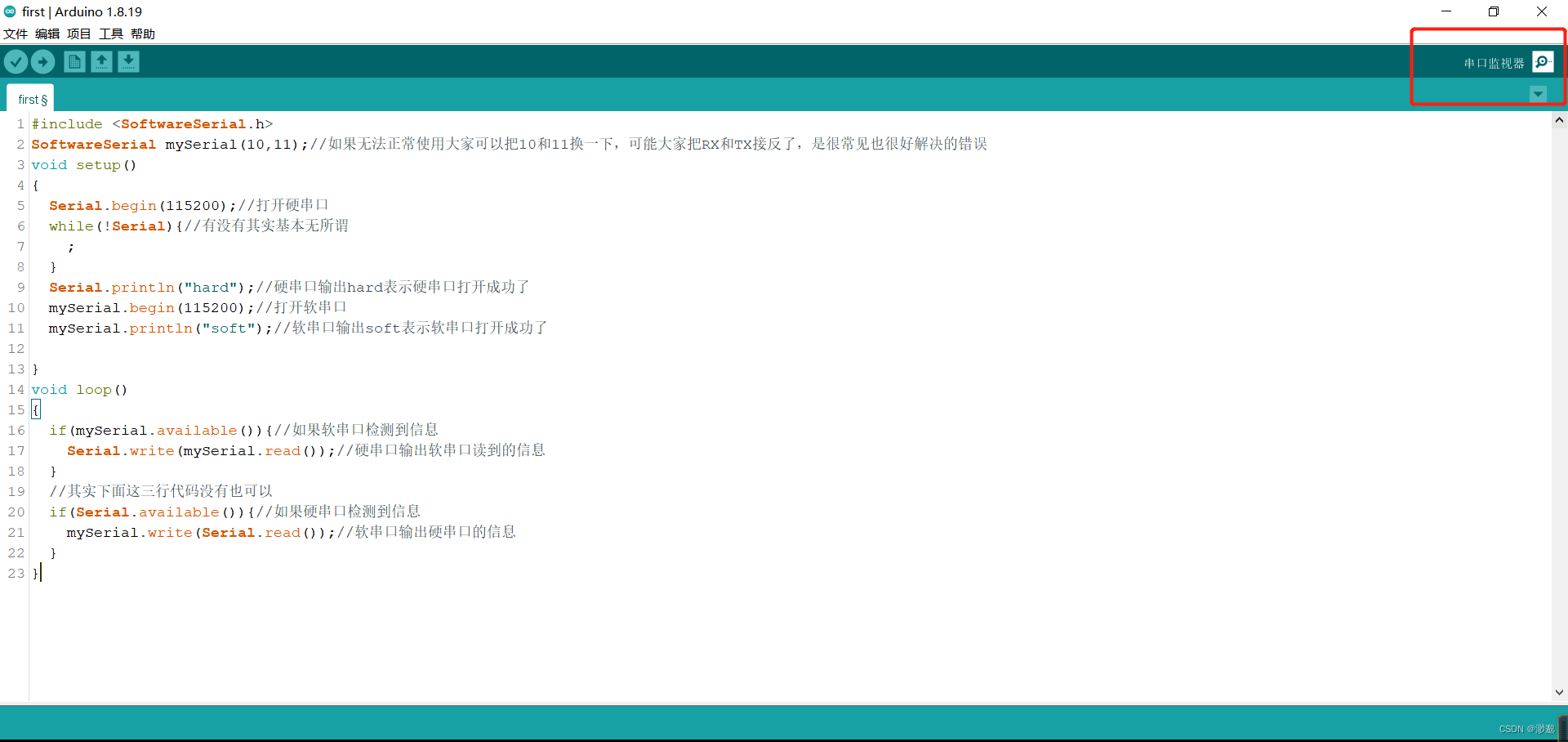

烧录运行之后点击右上角串口监视器

可以看到以下信息(如果波特率不正确可能看不到如图，往下跟就好了)

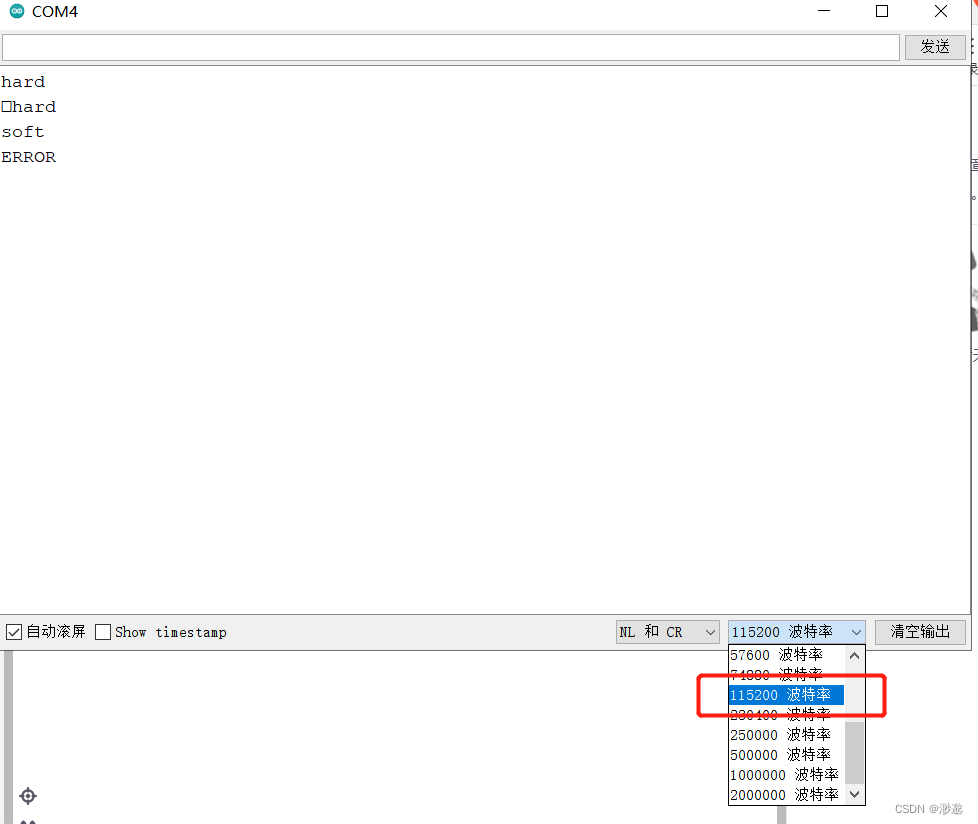

然后我们下方选择波特率

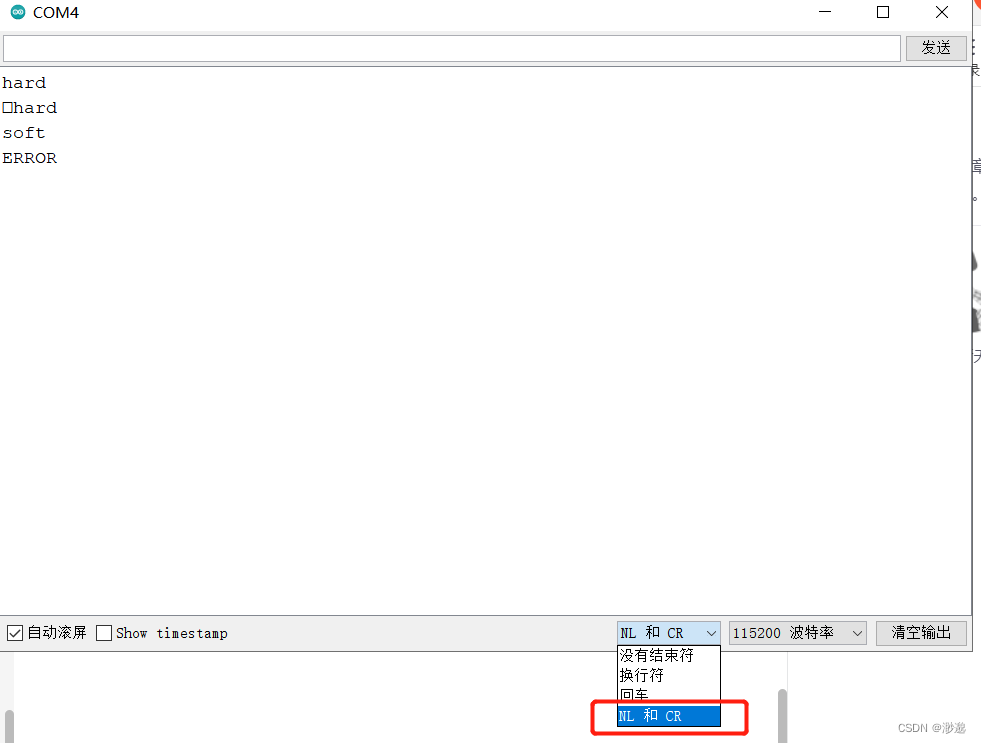

在这里选择NL和CR

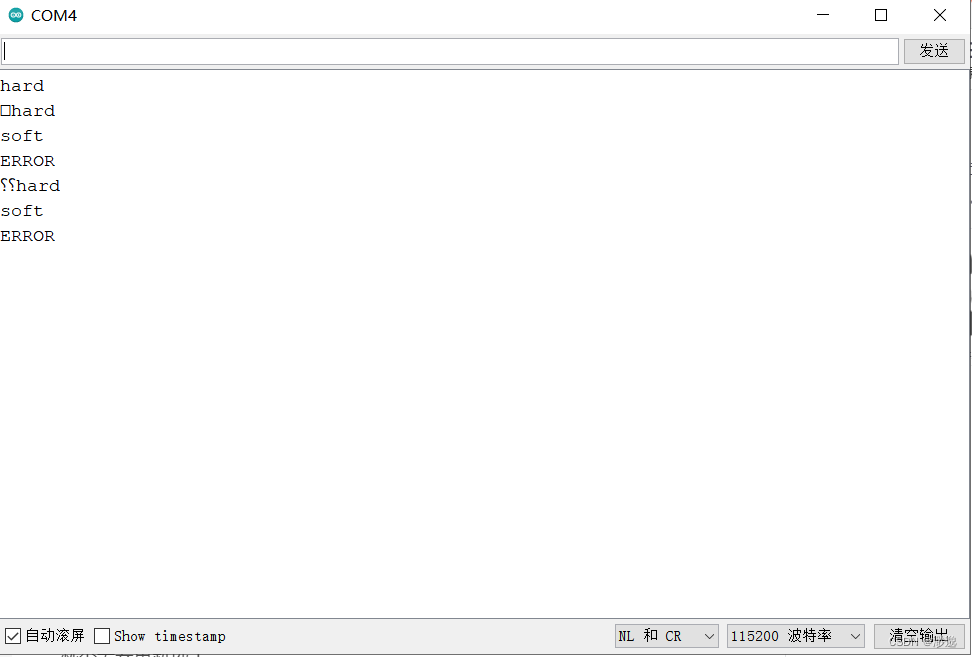

由于大家切换了波特率所以可能会重新显示几条信息如下图，如果波特率本来就正确就不需要重新选了

然后在上方输入AT并回车

显示OK

再输入AT+RST 按回车

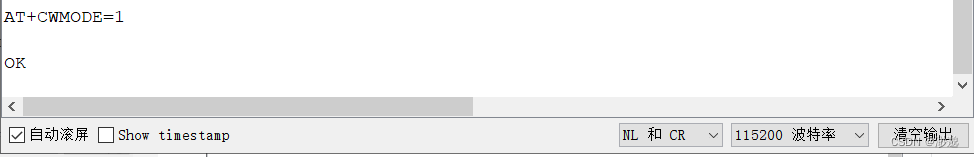

再输入AT+CWMODE=1回车
然后输入AT+CWJAP=“wifi账号”,“wifi密码”

大家请一定注意自己的热点没有被手机自动关闭
此时我们可以看一下手机是不是有ESP设备连接上了热点
若有则说明连接成功 如果没有大家可以多试几次，我当时也是失败了很多次，然后就不停地烧录运行，终于成功了。

那么接下来就可以进行上云代码了
第一部分：发送消息至云平台

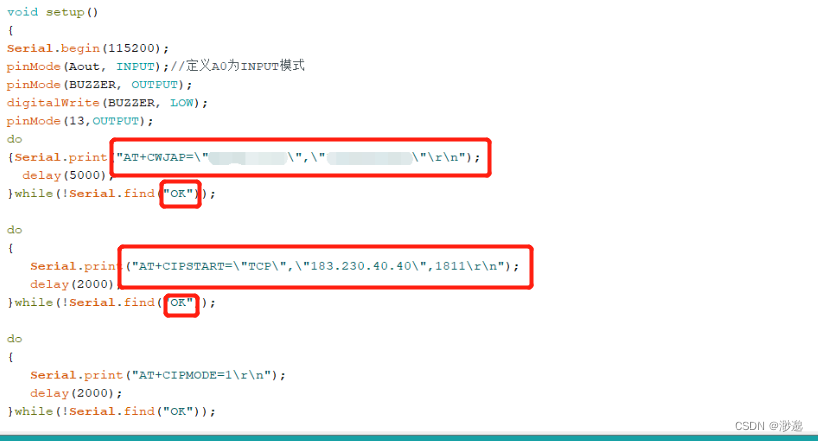

这位博主采用了芯片每次运行都自动再次连接wifi并先连接服务器的策略

但是esp8266会自动连接先前连接的热点，只要我们没有修改热点密码即可，所以我们不需要再setup里重新连接
下面博主连接了onenet服务器，这样的话我们芯片就只能连接一个设备，而不能断开。
博主使用了Serial.print的方法，使用硬串口输出指令信息，但我不知道为什么，使用硬串口没有反应，但使用软串口可以。
而且博主检测串口是否接收到OK信息，但是有时我好像收不到OK信息
经过摸索，我总结出以下代码
(与那位博主不同的是我全部使用了软串口)

#include<SoftwareSerial.h>
SoftwareSerial mySerial(10,11);
void setup() {
  Serial.begin(115200);
  Serial.println("hard!");
  mySerial.begin(115200);
  mySerial.println("soft");
  delay(500);

}

void loop() {
  mySerial.println("AT+CIPSTART="TCP","183.230.40.40",1811");//Onenet TCP服务器与端口
  delay(50);
  mySerial.print("AT+CIPMODE=1rn");//模式选择
  delay(50);
  mySerial.print("AT+CIPSENDrn");//发送信息指令
  delay(50);
  mySerial.print("*513529#tem#jiaoben*");//三项依次为产品ID、设备鉴权信息、脚本名
  delay(50);
  mySerial.print("succ");//发送字符串succ
  delay(50);
  mySerial.print("+++");
  delay(50);
  mySerial.print("rn");//+++与rn结束输入
  delay(50);
  mySerial.print("AT+CIPCLOSErn");//断开与设备连接
  delay(50);

}

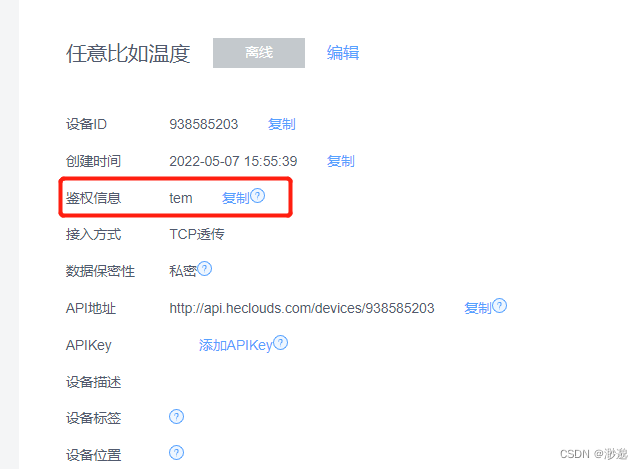

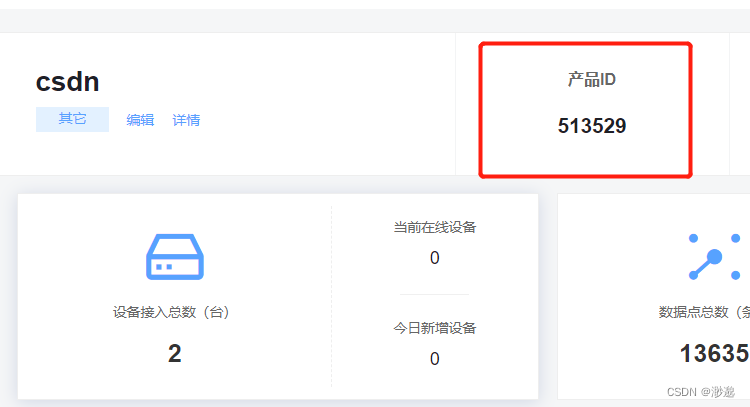

把代码中的产品ID 鉴权信息 脚本名修改为自己的信息



修改完毕后烧录运行
之后查看onenet设备

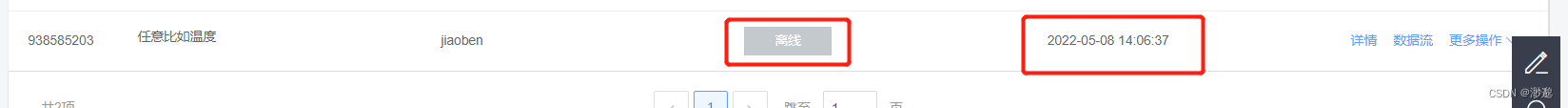

大家可能看到有时离线，有时在线，是因为我们每次连接发送后都断开了连接，以方便连接其他设备，所以出现这个情况。

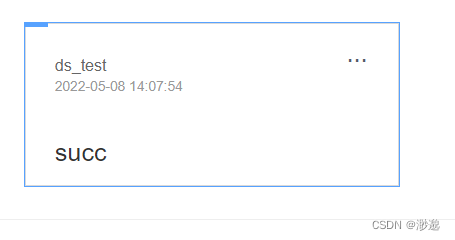

在数据流可以发现成功接收信息

我们看一下代码 分为四部分
大家只需要修改2 3 部分即可

第二部分 接收信息
接收信息其实也不是很复杂
利用tcp协议接收信息效果并不是特别理想 所以我们需要采取一些手段进行优化

#include<SoftwareSerial.h>
SoftwareSerial mySerial(10,11);

String c="";
int con=1;
void setup() {
  Serial.begin(115200);
  Serial.println("hard!");
  mySerial.begin(115200);
  mySerial.println("soft");
  delay(500);

}

void loop() {
  if(con==1){//如果con变量为1则进行以下操作
    mySerial.println("AT+CIPSTART="TCP","183.230.40.40",1811");//Onenet TCP服务器与端口
    delay(50);
    mySerial.print("AT+CIPMODE=1rn");//模式选择
    delay(50);
    mySerial.print("AT+CIPSENDrn");//发送信息指令
    delay(50);
    mySerial.print("*513529#tem#jiaoben*");//三项依次为产品ID、设备鉴权信息、脚本名
    delay(2000);//稍作等待防止连接失败
    while(true){//连接完成后不停检测发来的每一个字符
      c="";//c用来积累字符串
      while (mySerial.available() > 0) // 串口收到信息
      {
        char cc=mySerial.read();//cc存储读到的字符
        Serial.write(cc);//输出这个字符
        c += cc; //把这个字符加给字符串
      }
      if(c=="finish"){//如果发现字符串为finish
        con=0;//变量设为0以后就不连接了
        mySerial.print("+++");
        delay(50);
        mySerial.print("rn");//+++与rn结束输入
        delay(50);
        mySerial.print("AT+CIPCLOSErn");//断开与设备连接
        delay(50);
        break;//跳出while循环
      }
    }
  }
}

烧录以上代码运行 并打开串口监视器(不是一定要打开 方便我们看而已)

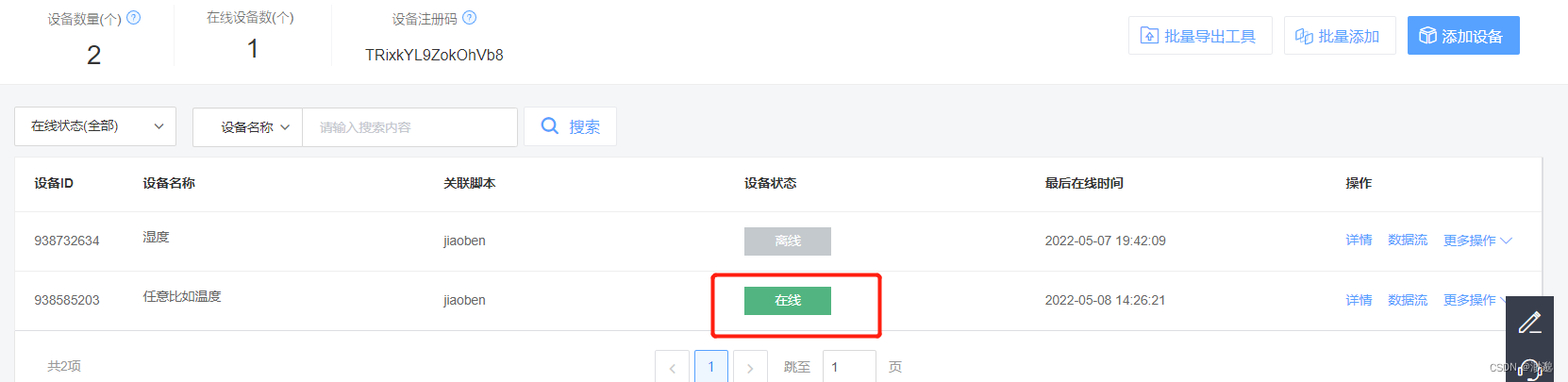

发现设备在线

此时芯片已经和这一个设备建立了连接 正在循环等待字符串
我们下发命令

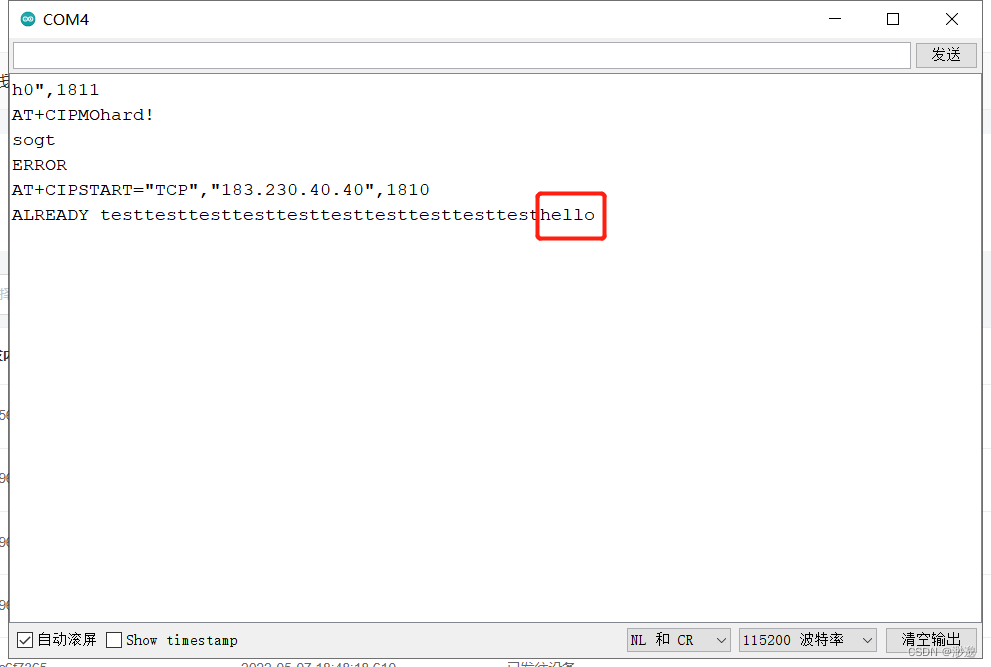

串口显示这个信息
此时我们的字符串c就是hello 成功接收到信息

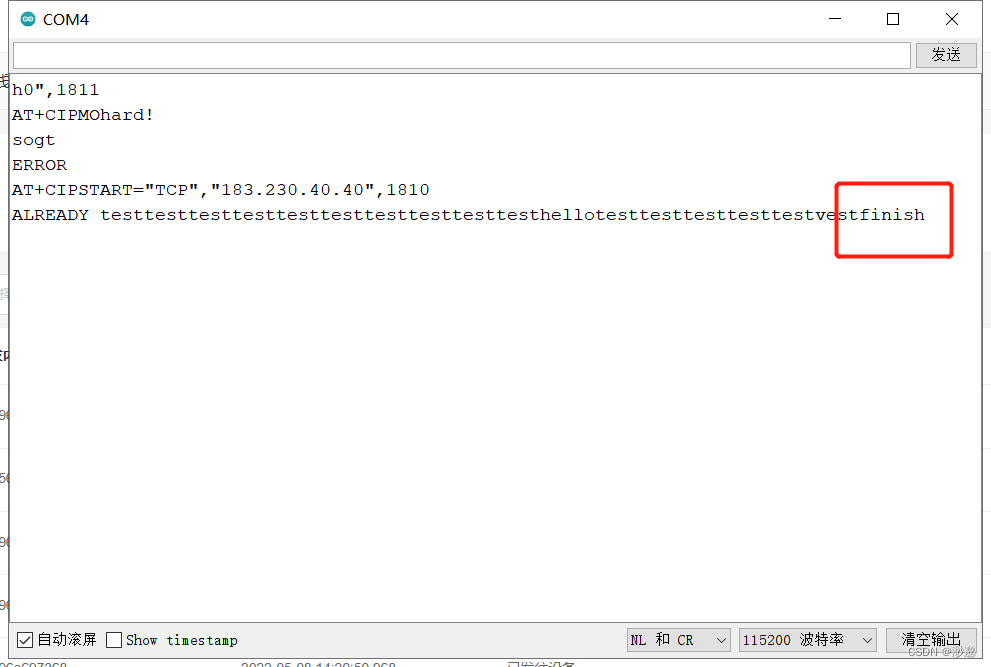

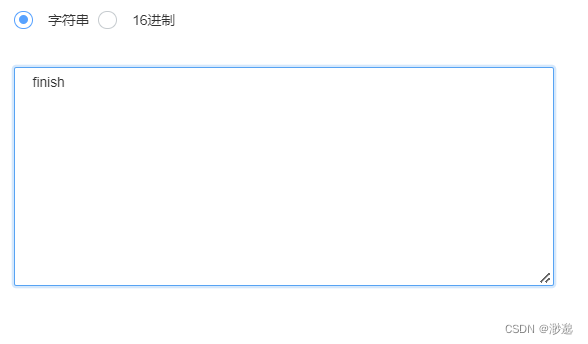

我们可以发送finish断开连接



设备已经离线，我们已经掌握了基本的接发信息的方法
那么接下来我们进行接收信息的深入解读

mySerial.println("AT+CIPSTART="TCP","183.230.40.40",1811");//Onenet TCP服务器与端口
delay(50);
mySerial.print("AT+CIPMODE=1rn");//模式选择
delay(50);
mySerial.print("AT+CIPSENDrn");//发送信息指令
delay(50);
mySerial.print("*513529#tem#jiaoben*");//三项依次为产品ID、设备鉴权信息、脚本名
//与设备建立连接
while(true){
  不断检测字符并累加为字符串并保存这个字符串
  可以自己编写需要的逻辑跳出循环
  比如接收到信息就跳出、接收到finish就跳出、按下按钮就跳出等等
  if(需要跳出){
    //断开设备连接
    mySerial.print("+++");
    delay(50);
    mySerial.print("rn");//+++与rn结束输入
    delay(50);
    mySerial.print("AT+CIPCLOSErn");//断开与设备连接
    delay(50);
  }
}

但是当我们连接的设备很多(上云的设备或物联网模块)，逻辑复杂 可能导致芯片算力跟不上(接触不良也可能导致) 起码在我的mega2560芯片上发生了这个状况
那么就可能串口通信卡顿导致连接或断开连接失败，经过我的摸索，我发现了一种还算好用的方法，可以提高稳定性

问题主要可能出在建立连接与断开连接上 只要连接建立成功，一般信息都能成功发送过去，所以我们可以尝试连续建立两次连接并发送两次断开请求如下

mySerial.println("AT+CIPSTART="TCP","183.230.40.40",1811");//Onenet TCP服务器与端口
delay(50);
mySerial.print("AT+CIPMODE=1rn");//模式选择
delay(50);
mySerial.print("AT+CIPSENDrn");//发送信息指令
delay(50);
mySerial.print("*513529#tem#jiaoben*");//三项依次为产品ID、设备鉴权信息、脚本名

mySerial.println("AT+CIPSTART="TCP","183.230.40.40",1811");//Onenet TCP服务器与端口
delay(50);
mySerial.print("AT+CIPMODE=1rn");//模式选择
delay(50);
mySerial.print("AT+CIPSENDrn");//发送信息指令
delay(50);
mySerial.print("*513529#tem#jiaoben*");//三项依次为产品ID、设备鉴权信息、脚本名

//与设备建立连接
while(true){
  不断检测字符并累加为字符串并保存这个字符串
  可以自己编写需要的逻辑跳出循环
  比如接收到信息就跳出、接收到finish就跳出、按下按钮就跳出等等
  if(需要跳出){
    //断开设备连接
    mySerial.print("+++");
    delay(50);
    mySerial.print("rn");//+++与rn结束输入
    delay(50);
    mySerial.print("AT+CIPCLOSErn");//断开与设备连接
    delay(50);

    mySerial.print("+++");
    delay(50);
    mySerial.print("rn");//+++与rn结束输入
    delay(50);
    mySerial.print("AT+CIPCLOSErn");//断开与设备连接
    delay(50);
  }
}

当然这样也有一定的弊端，虽然稳定性提高了，但是可能会把操作指令被当作信息发送给云平台，大家可以根据需要自行取舍。
