HDLBits之Exams/ece241 2013 q4

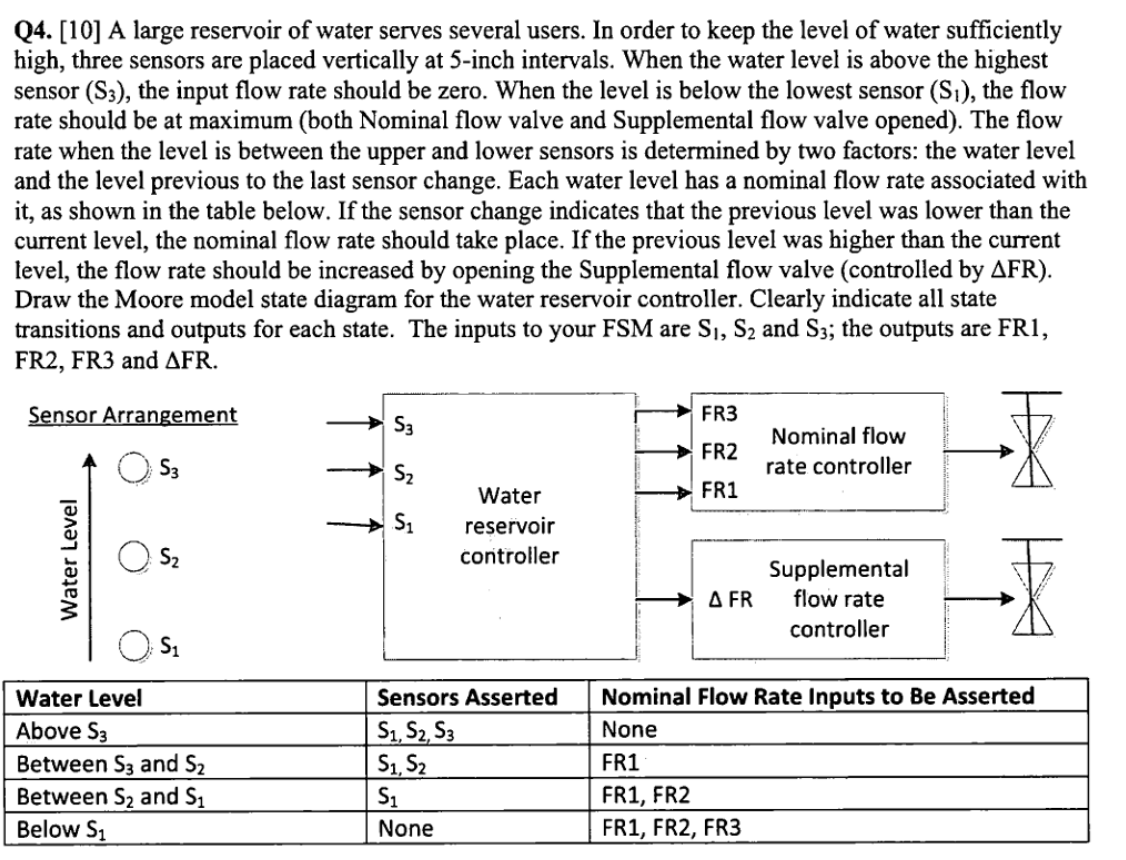

Also include an active-high synchronous reset that resets the state machine to a state equivalent to if the water level had been low for a long time (no sensors asserted, and all four outputs asserted).

题解：设计一个状态机判断水位并根据水位选择流量开关

输入为S(即当前水位)

当前状态是S0：输入为000，保持S0，输入为001，转到S1

如果是S1：输入为000，回到S0,001保持S1，011转到S2（注意这里是011不是010因为水位到达S2处是S1处水位必然也是1）

如果是S2：输入为001，回到S1,011保持S2，111转到S3

如果是S3：输入为011，回到S2,111保持S3

输出：（根据未来状态判断输出）

若未来状态是S0： {fr3,fr2,fr1} = 3'b111; dfr = 1'b1;（所有水位都开）

若未来状态是S1： {fr3,fr2,fr1} = 3'b011（根据表格）

判断若是当前状态为S2，未来状态为S1（S2到S1）：dfr=1

S1到S1：dfr=dfr

S0到S1：dfr=1

若未来状态是S2：{fr3,fr2,fr1} = 3'b001

判断若是S3到S2：dfr=1

S2到S2：dfr=dfr

S0到S1：dfr=0

若未来状态是S3：{fr3,fr2,fr1} = 3'b000

判断若是S3到S3：dfr=dfr

S2到S3：dfr=0
