概述

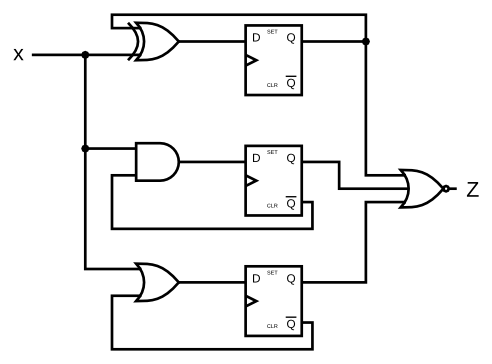

Given the finite state machine circuit as shown, assume that the D flip-flops are initially reset to zero before the machine begins.

Build this circuit.

开始的时候置0，所以一开始所有的Q都得是0；

这个地方放写完之后有个疑惑，就是w1、w2、w3是不是定义成reg类型会更好（reg类型是通过的），但是定义成wire类型也是通过了的：

module top_module (
    input clk,
    input x,
    output z
);
	wire w1,w2,w3; // 是不是定义成reg类型更好
    initial begin
        w1 = 0;
        w2 = 0;
        w3 = 0;
    end
    always @(posedge clk)begin
        w1 = x^w1;
        w2 = x&~w2;
        w3 = x|~w3;
    end
    assign z = ~(w1|w2|w3);
endmodule
