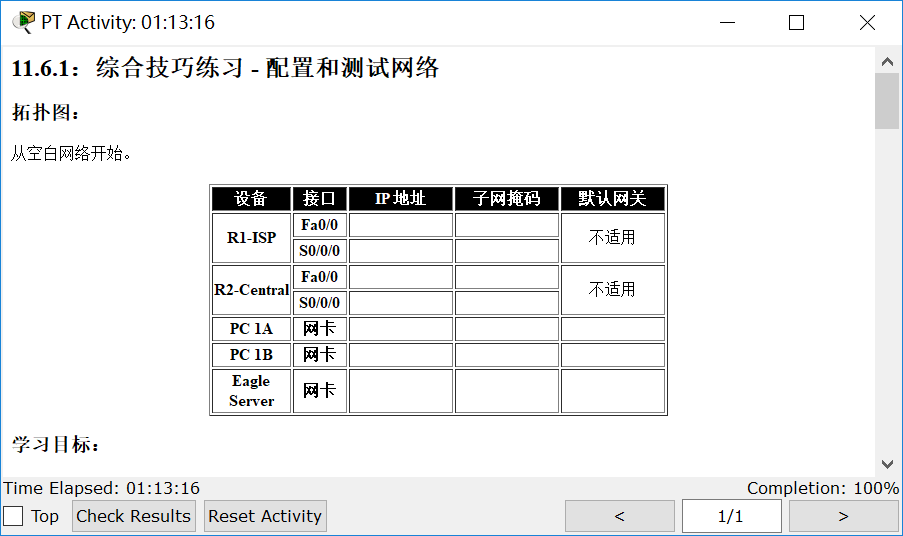

实验ip分配如下

学习目标：

创建、测试并配置整个实验网络 综合运用整套课程中学到的技巧
分析请求网页所涉及的事件（DNS、ARP、HTTP、TCP、IP、Ethernet、HDLC） 分析在跟踪到 Web
服务器的路由时所涉及的事件（DNS、UDP、ARP、ICMP、IP、Ethernet、HDLC） 背景：

在整个课程中，将培养您的网络规划、构建、配置和测试技能。同时也让学生从概念上了解网络协议。下面将让您进行一次自我测验。

在本 Packet Tracer 技巧综合练习实验中，您将创建、分配地址、配置并测试整个课程中使用的标准实验拓扑。 任务 1：计划使用标准
Exploration 实验拓扑计划 IP 编址方案： 两台 1841 路由器，其 WIC-2T 接口卡安装在右手插槽中（一个名为
R1-ISP，通过串行 DCE WAN 连接到 R2-Central，通过 Fa0/0 LAN 连接到 Eagle_Server；另一个名为
R2-Central，通过串行 DTE WAN 连接到 R1-ISP，通过 Fa0/0 LAN 连接到 S1-Central） 一台
2960TT 交换机 (S1-Central) 两台 PC，分别名为 1A 和 1B 一台服务器，名为 Eagle_Server
请注意，必须准确配置所有设备的显示名称和主机名称，一般而言，必须完全按照这些说明键入所有字符串（名称、口令和标语），Packet
Tracer 才能正确为练习评分。

为您分配的 IP 地址块为 192.168.3.0 /24，您必须支持现有的网络，同时还要考虑未来的发展。

子网的具体情况为： 第 1 个子网为现有的学生 LAN，最多支持 28 台主机（R2-Central 上的 Fa0/0，连接到
S1-Central 上的 Fa0/24） 第 2 个子网为未来的学生 LAN，最多支持 28 台主机（尚未实施） 第 3 个子网为现有的
ISP LAN，最多支持 14 台主机（R1-ISP 上的 Fa0/0） 第 4 个子网为未来的 ISP LAN，最多支持 7
台主机（尚未实施） 第 5 个子网为现有的 WAN，采用点到点链路（R1-ISP 上的 S0/0/0 和 R2-Central 上的
S0/0/0） IP 地址分配情况如下： 对于服务器，配置 ISP LAN 子网中可用的第二大 IP 地址。 对于 R1-ISP 的
Fa0/0 接口，配置 ISP LAN 子网中可用的最大 IP 地址。 对于 R1-ISP 的 S0/0/0 接口，配置现有 WAN
子网中可用的最大地址。 对于 R2-Central 的 S0/0/0 接口，使用现有 WAN 子网中可用的最小地址。 对于
R2-Central 的 Fa0/0 接口，使用现有学生 LAN 子网中可用的最大地址，并将其连接到 S1-Central 上的
Fa0/24 接口。 对于主机 1A 和 1B，使用现有学生 LAN 子网中的前两个 IP 地址（可用的两个最小地址），并将它们分别连接到
S1-Central 上的 Fa0/1 和 Fa0/2 接口。 对于主机管理接口，使用学生子网中可用的第二大地址。 任务 2：创建并配置网络

构建网络，按照规定小心连接。配置两个路由器、交换机、服务器及两台 PC。

使用 CLI 配置路由器。路由器配置必须包括 “housekeeping”（主机名、口令和标语）、接口（FastEthernet 和
Serial）和路由（R1-ISP 上的静态路由，R2-Central 上的默认路由）。 提示：R2-Central
应该有格式如下的静态路由： ip route 0.0.0.0 0.0.0.0 [R1-ISP 串行接口地址]

R1-ISP 应该有格式如下的静态路由： ip route [R2-Central LAN 网络地址] [R2-Central LAN
子网掩码][R2-Central 串行接口地址]

下列登录口令全部应该设为 “cisco”（不带引号）：使能加密口令、控制台口令和 Telnet 口令。标语应该为 This is lab
router R1-ISP.Authorized access only. 和 This is lab router
R2-Central.Authorized access only.

接口应按照以上 IP 编址章节的说明配置；在 R1-ISP S0/0/0 接口上使用时钟速率 64000。R1-ISP 上的静态路由应通过
R2-Central 的串行接口 IP 地址指向现有的学生 LAN 子网；R2-Central 上的静态路由应是通过 R1-ISP 串行接口
IP 地址指向的默认静态路由。每次配置完 Cisco IOS 设备后，确保将配置保存起来。

在交换机上配置主机名、标语 (This is lab switch S1-Central. Authorized access
only.)、访问的登录口令（使能加密口令、控制台口令和 Telnet 口令都设置为 “cisco”）和管理接口 (interface
vlan1)。只要配置了 Cisco IOS 设备，请务必保存配置。

对于主机 1A 和 1B，除进行 IP 配置外，还需配置为使用 DNS 服务。对于服务器，需启用 DNS 服务，使用域名
eagle-server.example.com，并且启用 HTTP 服务。

工作过程中，请使用 Check Results（检查结果）来查看仍需配置的组件。如果您需要更多练习，请使用 Reset
Activity（重置练习）并重新安排时间再次进行整个配置过程。 任务 3：测试和分析建议通过 ping 和 Telnet
测试连通性并检查路由表。确信您的网络工作正常后，确保在 Cisco IOS
设备上保存您的配置。然后将设备重新通电并重置网络。在仿真模式下，在使事件列表中列出下列协议的同时请求一个网页：DNS、HTTP、Telnet、TCP、UDP、ICMP
和 ARP。检查数据包经过各台设备处理前后的变化情况以研究协议行为，特别是 IP
在每个步骤中发挥的作用。还要记下主机、交换机和路由器使用的算法。向同学解释整个流程。将各台设备重新通电以再次清理网络，然后，同样在仿真模式下从一台
PC 向服务器发出追踪路由命令，分析追踪路径是如何由 ICMP 回应请求形成的。再次向同学解释整个流程。

思考：汇总归纳

将任务 3 中观察到的过程与 TCP/IP 协议图对应起来。您在 Packet Tracer
中的模型网络上学到的技能对您学习后续课程大有裨益。

实验步骤

自己总结，对每一个机器的类似操作一起做，比如配置ip要，一口气把每个机器配好，最后配置密码，一口气把所有机器密码都改好。

1. 配置所有设备的显示名称和主机名称，一般而言，必须完全按照这些说明键入所有字符串（名称、密码和标语）。设置名称、关闭每台设备的域名查找功能（no ip domain-lookup）：

Router>enable

Router#conf terminal

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#no ip domain-lookup

Router(config)#hostname R1-ISP

R1-ISP(config)#

类似的把R2,S1,都配置好。

2. 设置登录标语

R1-ISP(config)#banner motd #

Enter TEXT message.  End with the character '#'.

** This is the experimental router R1-ISP, unauthorized, prohibited use. ** #

类似的把R2,S1的标语设置为题目所要求的。

3. 给每台设备配置地址
   对于server和pc，点开desktop进行设置。对于路由器和交换机步骤类似，按照一开始分好的表格进行设置，注意顺便把网关，掩码，dns，也设置好。

• R1

R1-ISP(config)#interface fastEthernet 0/0

R1-ISP(config-if)#ip address 192.168.3.78 255.255.255.240

R1-ISP(config-if)#no shutdown

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

R1-ISP(config-if)#exit

R1-ISP(config)#interface serial 0/0/0

R1-ISP(config-if)#ip address 192.168.3.98 255.255.255.252

R1-ISP(config-if)#no shutdown

%LINK-5-CHANGED: Interface Serial0/0/0, changed state to up

R1-ISP(config-if)#

• R2

R2-Central(config)#interface fastEthernet 0/0

R2-Central(config-if)#ip address 192.168.3.30 255.255.255.224

R2-Central(config-if)#no shutdown

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

R2-Central(config-if)#exit

R2-Central(config)#interface serial 0/0/0

R2-Central(config-if)#ip address 192.168.3.97 255.255.255.252

R2-Central(config-if)#no shutdown

%LINK-5-CHANGED: Interface Serial0/0/0, changed state to down

• S1

S1-Central(config)#interface vlan 1

S1-Central(config-if)#ip address 192.168.3.29 255.255.255.224

S1-Central(config-if)#no shutdown

%LINK-5-CHANGED: Interface Vlan1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to up

S1-Central(config-if)#

4. 在 R1-ISP S0/0/0 接口上使用时钟速率 64000

R1-ISP(config)#interface serial 0/0/0

R1-ISP(config-if)#clock rate 64000

R1-ISP(config-if)#no shutdown

R1-ISP(config-if)#

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up

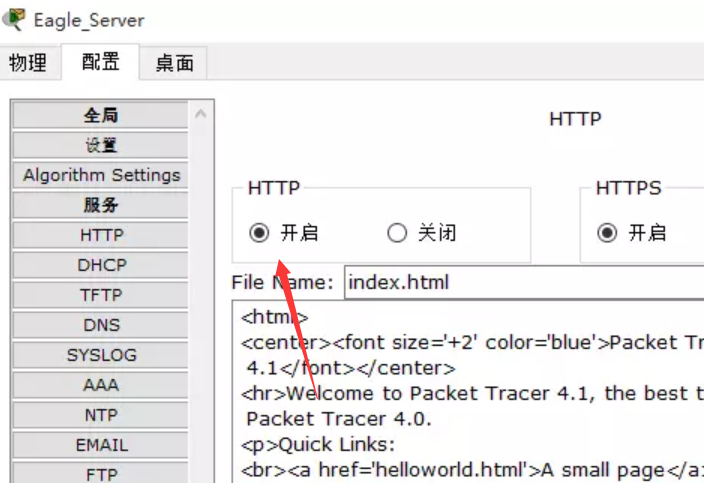

5. 服务器，需启用 DNS 服务，使用域名 eagle-server.example.com，并且启用 HTTP 服务



6. 设置路由

R1-ISP

R1-ISP(config)#ip route 192.168.3.0 255.255.255.224 192.168.3.97

R2-Central

R2-Central(config)#ip route 0.0.0.0 0.0.0.0 192.168.3.98

7. 设置密码
   路由器与交换机类似

R1-ISP(config)#line console 0

R1-ISP(config-line)#password cisco

R1-ISP(config-line)#login

R1-ISP(config-line)#exit

R1-ISP(config)#line vty 0 4

R1-ISP(config-line)#password  cisco

R1-ISP(config-line)#login

R1-ISP(config-line)#exit

8. 保存配置
   每个路由器和交换机都要保存

S1-Central#copy running-config startup-config

做到这里，你就会发现，实验完成度已经100%了
