概述
因为这个编址费了比较多时间，干脆就用一篇博客把整个实验操作记录一下：
地址表
|
| 设备 | 接口 | IP 地址 | 子网掩码 | 默认网关 |
|
|
|
|
|
|
|
|
| HQ | Fa0/0 | 10.2.0.225 | 255.255.255.248 | 不适用 |
|
|
|
|
|
| |
|
| Fa0/1 | 10.2.0.233 | 255.255.255.248 | 不适用 | |
|
|
|
|
|
| |
|
| S0/0/0 | 209.165.201.2 | 255.255.255.252 | 不适用 | |
|
|
|
|
|
| |
|
| S0/0/1 | 172.17.1.225【111000/30 | 255.255.255.252 | 不适用 | |
|
| |||||
|
|
|
|
|
| |
|
| S0/1/0 | 172.17.1.229【111001/30 | 255.255.255.252 | 不适用 | |
|
|
|
|
|
| |
|
| S0/1/1 | 172.17.1.233【111010/30 | 255.255.255.252 | 不适用 | |
|
|
|
|
|
|
|
|
| B1 | Fa0/0 | 10.2.0.1 | 255.255.255.192 | 不适用 |
|
|
|
|
|
| |
|
| Fa0/1 | 10.2.0.65 | 255.255.255.192 | 不适用 | |
|
|
|
|
|
| |
|
| S0/0/0 | 172.17.1.226 | 255.255.255.252 | 不适用 | |
|
|
|
|
|
|
|
|
| B2 | Fa0/0 | 10.2.0.129 | 255.255.255.224 | 不适用 |
|
|
|
|
|
| |
|
| Fa0/1 | 10.2.0.161 | 255.255.255.224 | 不适用 | |
|
|
|
|
|
| |
|
| S0/0/0 | 17.17.1.230 | 255.255.255.252 | 不适用 | |
|
|
|
|
|
|
|
|
| B3 | Fa0/0 | 10.2.0.193 | 255.255.255.240 | 不适用 |
|
|
|
|
|
| |
|
| Fa0/1 | 10.2.0.209 | 255.255.255.240 | 不适用 | |
|
|
|
|
|
| |
|
| S0/0/0 | 172.17.1.234 | 255.255.255.252 | 不适用 | |
|
|
|
|
|
|
|
|
| ISP | Fa0/0 | 209.165.202.129 | 255.255.255.252 | 不适用 |
|
|
|
|
|
| |
|
| S0/0/0 | 209.165.201.1 | 255.255.255.252 | 不适用 | |
|
| |||||
|
|
|
|
|
|
|
|
| Web 服务器 | 网卡 | 209.165.202.130 | 255.255.255.252 | 209.165.202.129 |
|
|
|
|
|
|
|
|
| PC1 | 网卡 | 10.2.0.62【01-2 | 255.255.255.192 | 10.2.0.1 |
|
|
|
|
|
|
|
|
| PC2 | 网卡 | 10.2.0.126【10-2 | 255.255.255.192 | 10.2.0.65 |
|
|
|
|
|
|
|
|
| PC3 | 网卡 | 10.2.0.158【101-2 | 255.255.255.224 | 10.2.0.129 |
|
|
|
|
|
|
|
|
| PC4 | 网卡 | 10.2.0.190【110-2 | 255.255.255.224 | 10.2.0.161 |
|
|
|
|
|
|
|
|
| PC5 | 网卡 | 10.2.0.206【1101-2 | 255.255.255.240 | 10.2.0.193 |
|
|
|
|
|
|
|
|
| PC6 | 网卡 | 10.2.0.222【1110-2 | 255.255.255.240 | 10.2.0.209 |
|
|
|
|
|
|
|
|
| PC7 | 网卡 | 10.2.0.230【11101-2 | 255.255.255.248 | 10.2.0.225 |
|
|
|
|
|
|
|
|
| PC8 | 网卡 | 10.2.0.238【11110-2 | 255.255.255.248 | 10.2.0.233 |
|
|
|
|
|
|
|
目标
- 根据要求设计并记录编址方案。
- 选择适当的设备并使用电缆连接设备。
- 对设备执行基本配置。
- 测试直接相连设备之间的连通性。
- 配置 RIPv2 路由。
- 配置静态路由和默认路由以访问 Internet。
- 检验拓扑结构中所有设备之间的连通性。
任务 1：设计并记录编址方案。
步骤 1：设计编址方案。

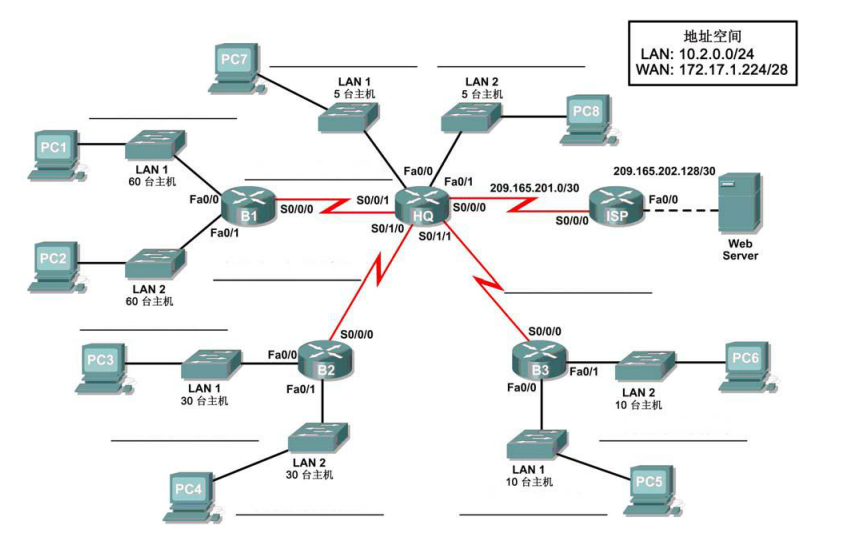

根据拓扑图中显示的网络需求，设计适当的编址方案
步骤 2：记录编址方案。
- 在拓扑图上的空白处，以点分十进制/斜杠格式写下网络地址
- 使用纸质说明中提供的表格记录 IP 地址、子网掩码和默认网关地址。
任务 2：选择设备并连接设备电缆。
步骤 1：选择需要的设备。
选择您需要的其余设备，并将它们加入到 Packet Tracer 的工作区内。
步骤 2：完成设备电缆连接。
根据拓扑结构进行网络布线，注意接口要与任务 1 中的记录一致。
任务 3：执行基本配置。
步骤 1：配置路由器。
根据您所做的记录，完成路由器的基本配置。

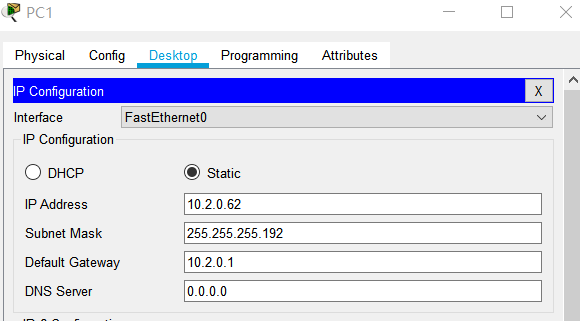

步骤 2：配置 PC。
根据您所做的记录，配置 PC 的 IP 地址、子网掩码和默认网关。
任务 4：测试连通性。
继续执行下面的步骤前，请确保每台设备都能 ping 通其直接相连的邻居。
任务 5：配置并检验 RIPv2 路由。
步骤 1：配置 RIPv2。
在所有设备上配置 RIPv2 路由。确保您的配置包括以下设置：
- 禁用自动总结。
- 在没有连接到 RIP 邻居的接口上停止路由更新。
B1(config)#router rip
B1(config-router)#version 2
B1(config-router)#no auto-sumary
步骤 2：检验 RIPv2。
使用检验命令来检查配置。全部路由器都应收敛于所有 10.2.0.0/24 和 172.17.1.224/28 子网。
任务 6：配置静态路由和默认路由。
HQ(config)#ip route 0.0.0.0 0.0.0.0 s0/0/0
ISP(config)#ip route 10.2.0.0 255.255.255.0 s0/0/0任务 7：测试连通性并检查配置。

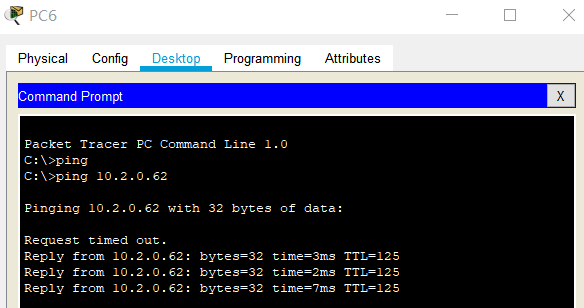

测试连通性并检查配置。
