概述

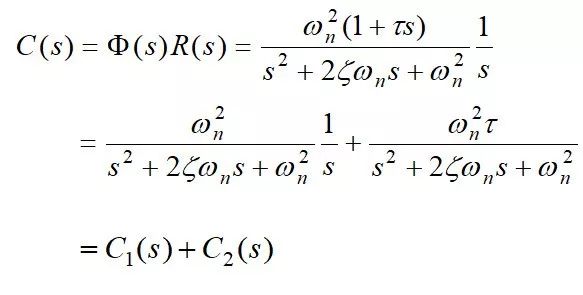

由上节可知， 具有零点的二阶系统(0< ζ <1)的单位阶跃响应传递函数为：

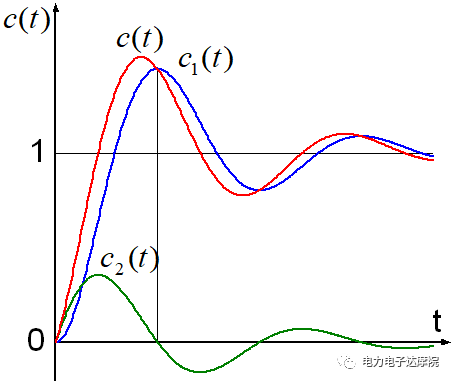

其响应曲线为：


其时域表达式为：


主要性能指标为： 1. 峰值时间tp：

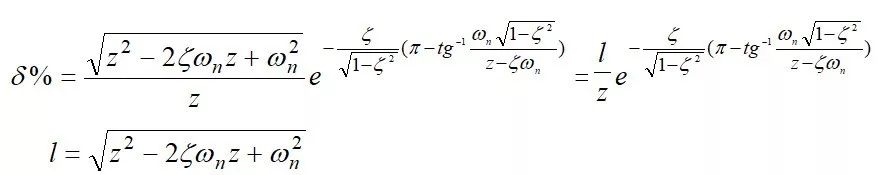

2. 超调量 δ%：

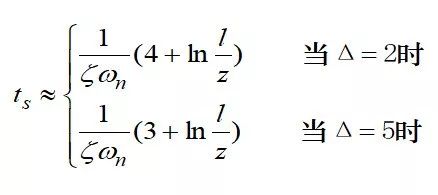

3. 调整时间ts：

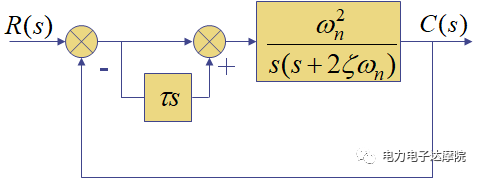

接下来以比例微分补偿控制系统进行说明 1. 结构图

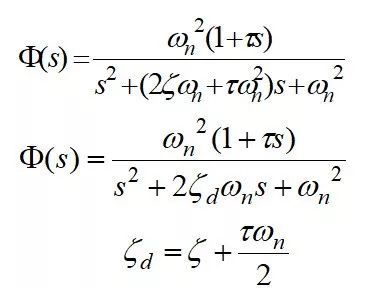

2. 传递函数

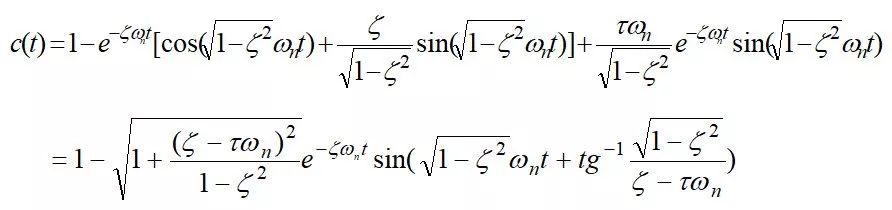

显然，这是一个典型二阶环节加微分顺馈。不同的是其原二阶环节的阻尼系数增加了，变为ζd，而无阻尼振荡频率不变。我们知道，当阻尼系数不变时，附加零点会使系统的超调量增大。但是，增加了顺馈环节虽然增加了一个零点，却使系统的阻尼系数增加了。一般来讲，超调量会下降。这样，就能改善系统的瞬态性能。  3. 时域响应



4. 主要性能指标 1. 调节时间ts：

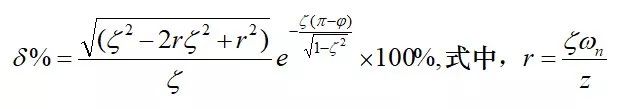

2. 超调量δ%：


3. 上升时间tr:


再接下来对扰动作用下典型的二阶系统进行详细分析：

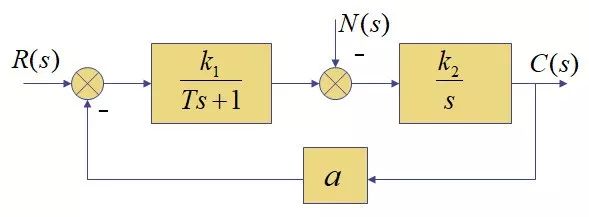

1. 结构图

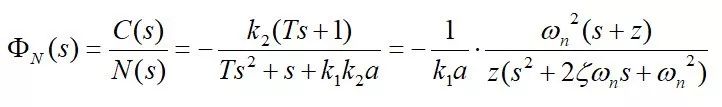

2. 传递函数设R(s)=0，得输出对扰动的闭环传递函数为：



显然，这是一个带有零点的二阶系统。单位阶跃响应为：

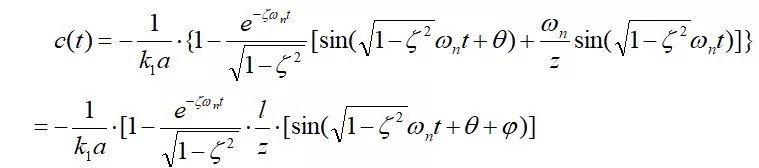

推得C(s)的时域表达式为：

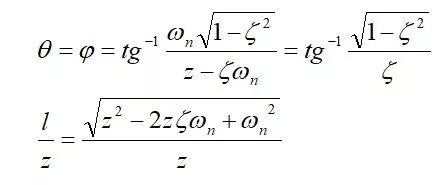

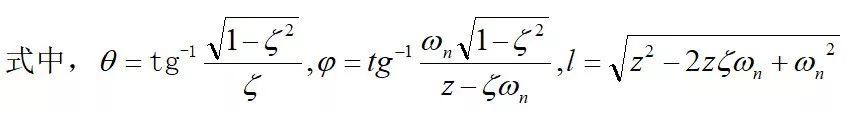

式中：

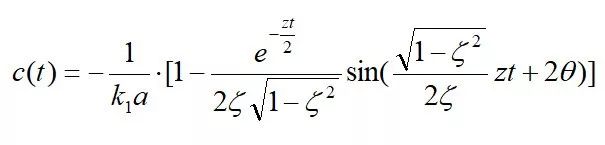

进一步化简可得：


单位阶跃响应曲线如下：


接下来的章节将介绍 自动控制系统的稳定性。
