Matlab中绘制Bode图与单位阶跃响应图

93 阅读 0 评论 62 点赞

我是靠谱客的博主繁荣网络，最近开发中收集的这篇文章主要介绍Matlab中绘制Bode图与单位阶跃响应图，觉得挺不错的，现在分享给大家，希望可以做个参考。

假设传递函数方程为：

分析k分别为4,1,0.5时bode图和阶跃响应的不同。

>> w=2*pi*50;

>> num1=0.5*w*[1 0];

>> den1=[1 0.5*w w^2];

>> num2=1*w*[1 0];

>> den2=[1 1*w w^2];

>> num3=4*w*[1 0];

>> den3=[1 4*w w^2];

>> hold on

>> bode(num1,den1);

>> bode(num2,den2);

>> bode(num3,den3);

得到的Bode图为：

再在上述代码后面输入

>> sys1=tf(num1,den1);

>> sys2=tf(num2,den2);

>> sys3=tf(num3,den3);

>> figure

>> step(sys1,sys2,sys3,0.08)

>> grid on;

>> xlabel('t');

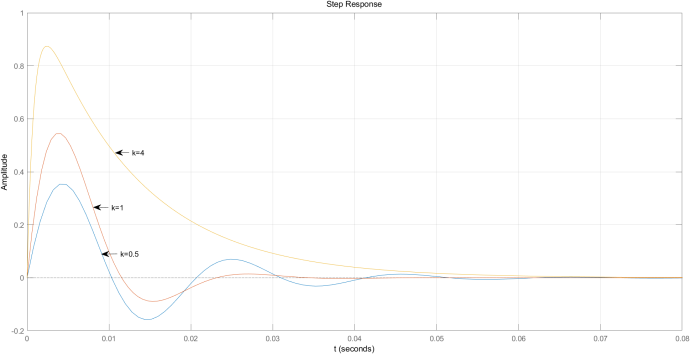

得到阶跃响应图为：
