simulink波特图仿真数据导出方法

论文中有时需要origin画图，但是有些matlab产生的图没有数据，导致没法画图，在写论文的时候，遇到了matlab的simulink仿真的波特图无法导出的问题，最后发现解决办法，解决方法如下：

• simulink的control design产生的linear analysis可以产生.m的code
• 对code进行相应的修改，使其能输出波特图的数据[mag, phase, w]= bode(sys)
• 然后在command window中输入[mag, phase, w]=mylinearizemodel,其中mag是幅度，phase是相位
• *在获取上述数据之后，可以输入mag1=mag(:)获取幅度的具体值，针对相位的处理同理可得
• 在获取mag1和phase1之后，通过plot函数即可开画图，但是在波特图中，mag通常是db的形式，所以要讲mag改成db形式，既是mag2=20*log10(mag1),然后plot(w,mag2),hold no, plot(w,phase1)

实例说明

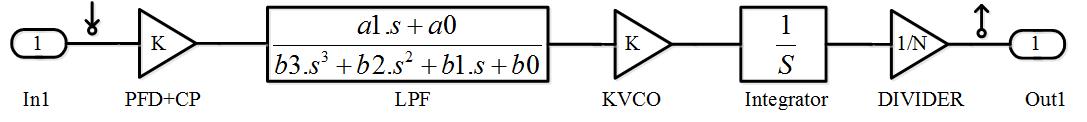

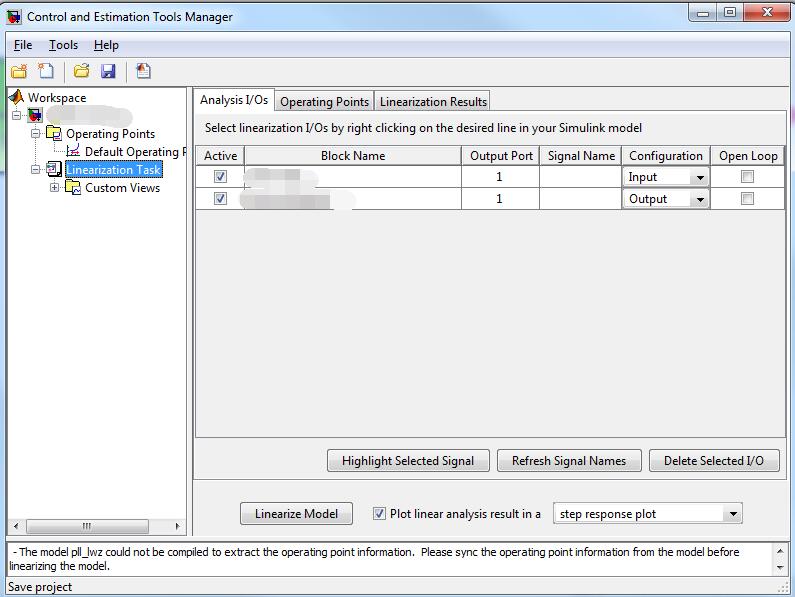

建立上图的模型后（模型是针对锁相环线性环路仿真的，这个可以基于自己的系统传输函数自己设定），选着tools->control design->linear analysis.然后得到如下的图形。

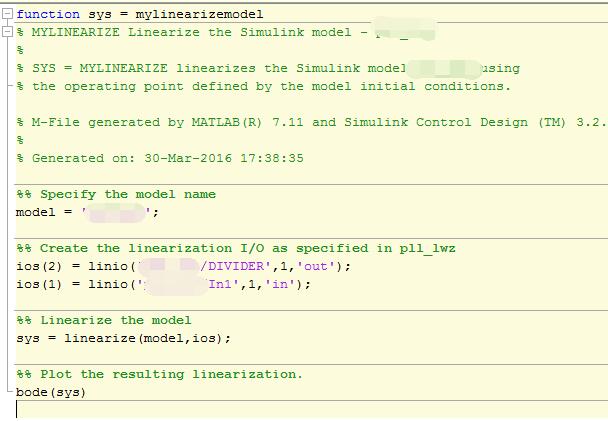

然后点击file->generate matlab code，就可以得到如下的code。

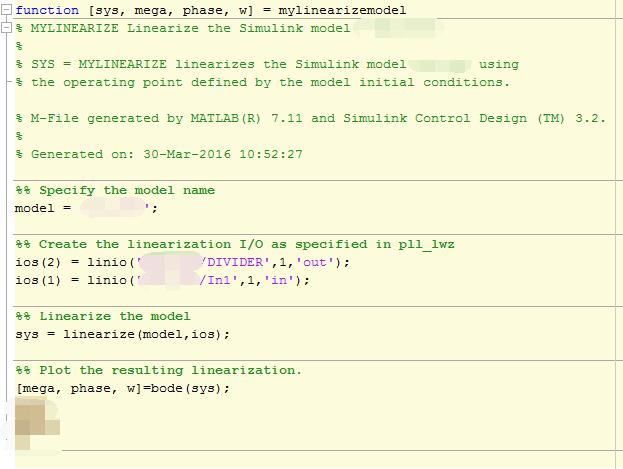

然后对导出的code做修改，得到如下code。

修改后的code在editor中直接运行是不会导出mag，phase，w这些数据的，必须在command window中运行，运行很简单了，直接是[mag, phase, w]= mylinearizemodel,回车即可。
