概述

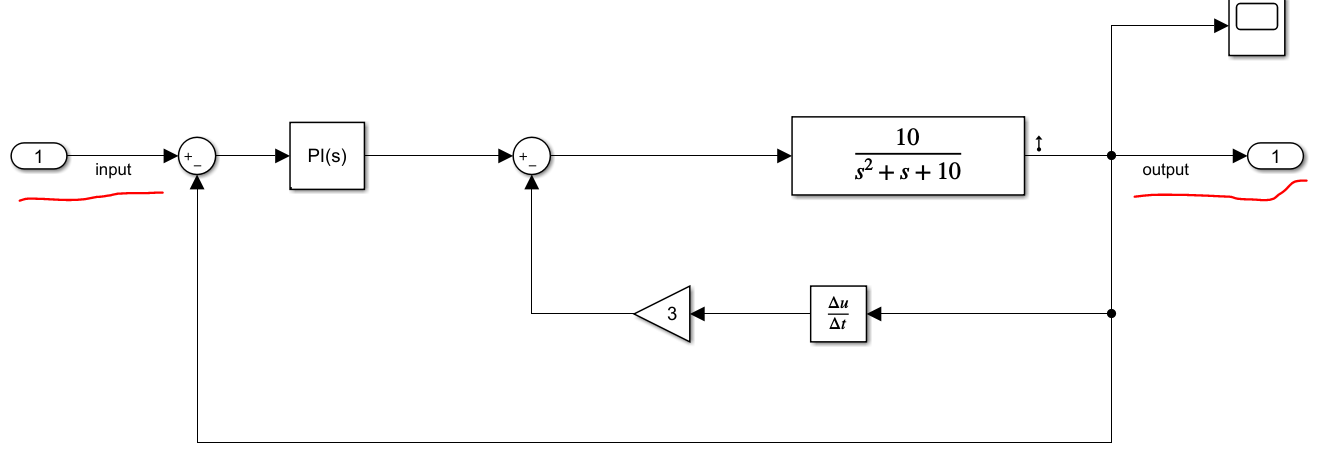

1.根据实际系统物理关系，搭建系统的simulink模型，注意，系统的输入端口和输出端口不能用实际的源，而要采用In1 block和Out1 block，可以命名输入输出的信号线。

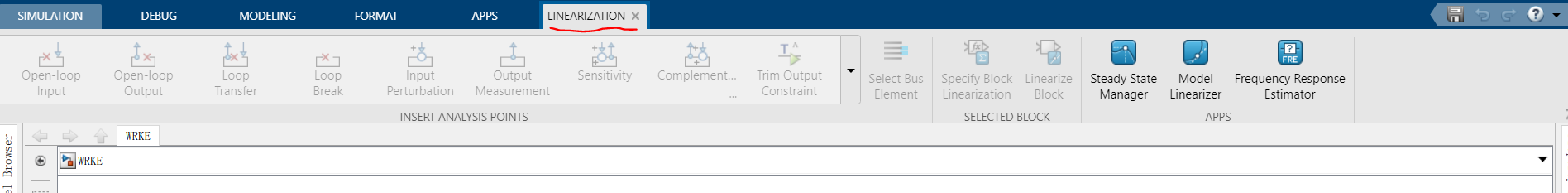

2.选择分析工具，在菜单栏中点击“APPS→Linearization Manager”，如下图所示：
3.然后在“LINEARIZATION”界面下，选择要分析的输入和输出信号。

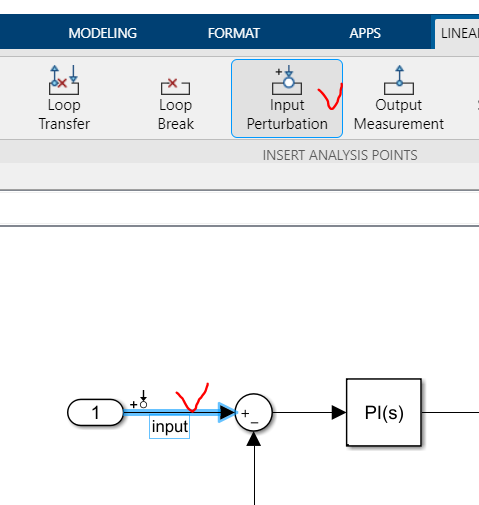

输入信号设置：

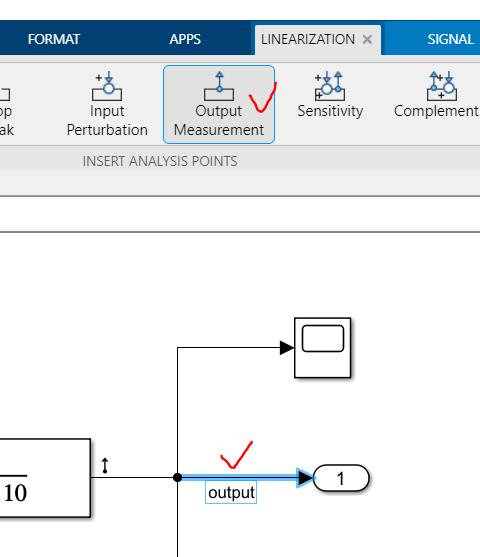

输出信号设置：

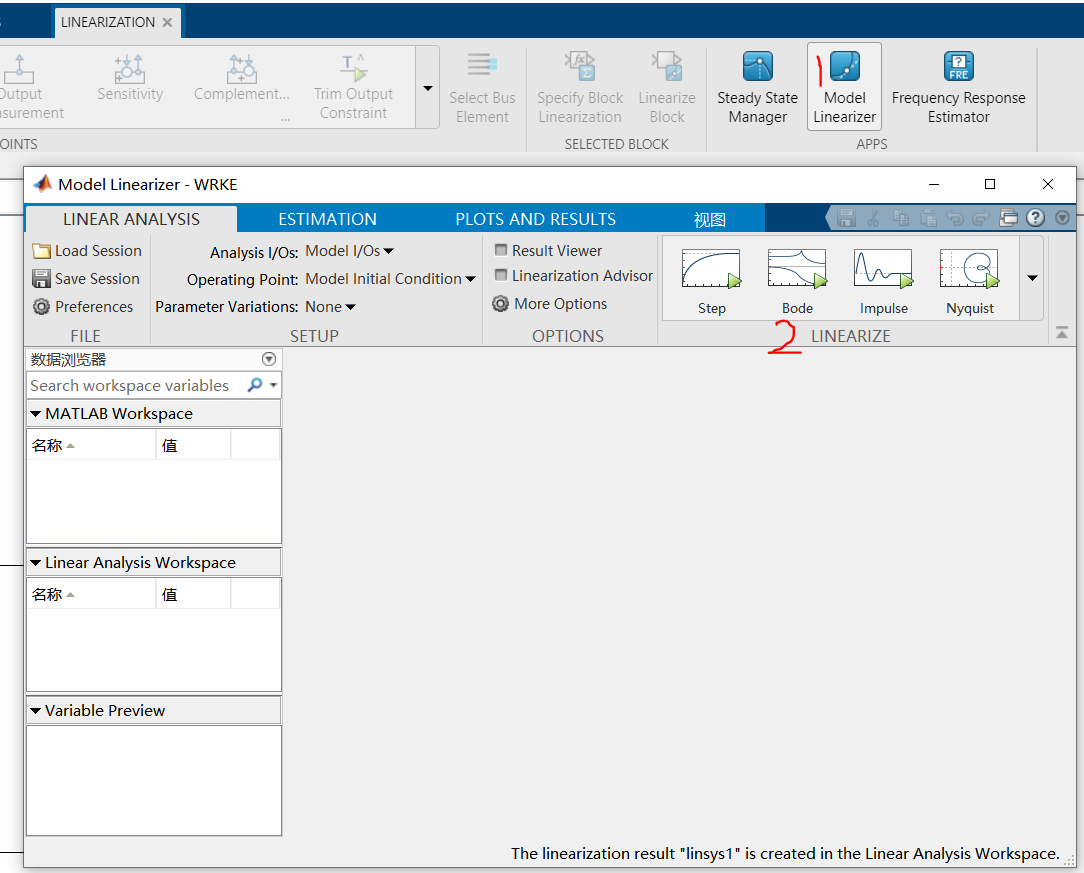

4.响应分析，以BODE图为例：点击Model Linearizer，弹出工具框，然后选择“Bode”。
5.在Bode图中的界面中，右击可以设置Bode图的属性。
可以将x轴的单位改成“Hz”。
最后
