环境：Matlab 2016a，PreScan8.5.0

1 标记需要输出的信号

    标记需要输出的仿真信号，可以用To Workspace模块，也可以用log功能。

2 解析SimulationOutput

    运行 Output_sim = prescan.experiment.runWithDataModels(models, 'Regenerate','on', 'StopTime','100');

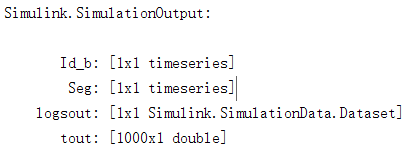

    输出仿真文件Output_sim，为SimulationOutput类文件，其中包含所有仿真输出，包括工作区变量。Workspace中的信号直接保存在一级目录中，log的信号保存在logsout中。

2.1 Workspace中的信号

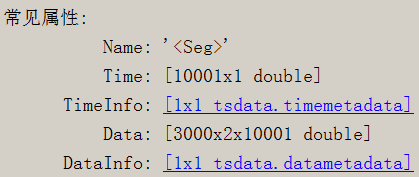

    运行Seg = Output_sim.get('Seg')，读取Seg信号。

2.2 被log的信号

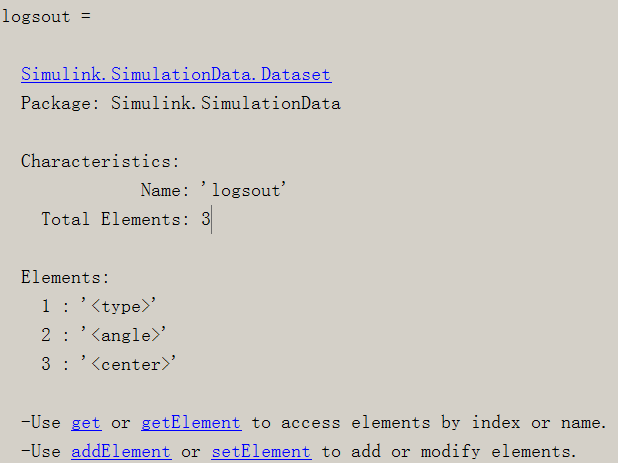

    运行logsout = Output_sim.get('logsout')，读取被log的信号。

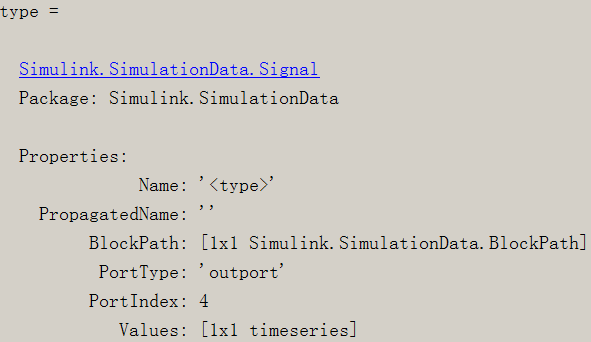

    运行type = logsout.get('<type>')，读取被log的type信号。

3 解析timeseries

clear;clc;
load('./SimOut.mat');
Output_sim = SimOut.Scene.a.p0.Case;

Seg = Output_sim.get('Seg');
Seg_s.Time = Seg.Time;
Seg_s.Data = Seg.Data;

logsout = Output_sim.get('logsout');
type = logsout.get('<type>');
type_s.Time = type.Values.Time;
type_s.Data = type.Values.Data;

注意：Data中的最后一维是时间维度。
