PCA9550/51/52/53 LED blinking with GPIO expansion

PCA9550/51/52/53 LED blinking with GPIO expansion

恩智浦PCA9550，PCA9551，PCA9552和PCA9553用于使I2C总线和SMBus应用中的LED闪烁。 每个LED可以以两种可编程速率之一接通，断开或闪烁，而不会使I2C总线过载或占用I2C总线主控。

blink rate 可以在0.025到6.4秒（40到0.156Hz）之间变化，分为256步。 占空比可编程为256级，可实现灵活的开关时间。 例如，可能会有短暂的闪光，或者在关闭时间非常短的时段内会持续很长时间。

任何不用于控制LED的位都可用作通用I / O（GPIO），用于快速，易于添加的传感器，按钮，报警监视器，LED，风扇等。

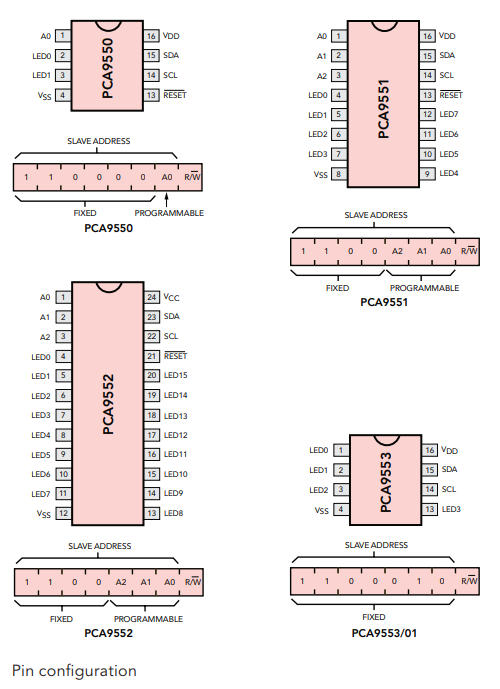

在PCA9551和PCA9552上，三个硬件引脚（A0，A1，A2）允许多达八个相同的器件共享相同的I2C / SMBus。在PCA9550上，单个硬件引脚（A0）支持同一I2C /上的两个器件SMBus的。 由于硬件引脚限制，PCA9553没有地址引脚，因此地址是固定的.

每个器件均具有开漏输出，每位吸收25 mA电流。 PCA9550最大支持50 mA，PCA9551和PCA9553最大支持100 mA，PCA9552最大支持200 mA（每8位组100 mA）。

在PCA9550，PCA9551和PCA9552上，外部有源低速复位硬件引脚（RESET）将寄存器恢复为默认状态，而不必在I2C总线锁定时为设备供电。

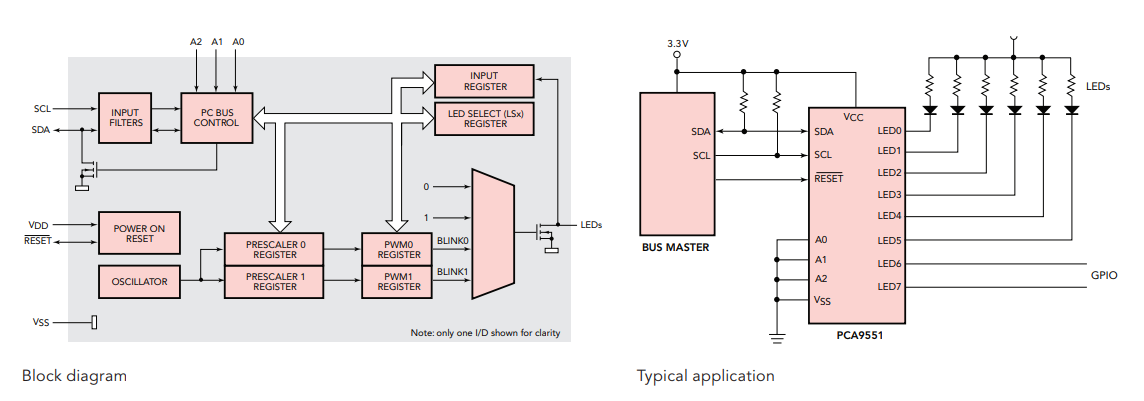

除了位数和地址引脚外，所有器件的功能图和I / O原理图都是相同的.
有关恩智浦LED闪光灯的更多信息，请参阅应用笔记AN264。

https://www.nxp.com/docs/en/user-guide/UM10988.pdf
I2C manual: https://www.nxp.com/cn/search?keyword=AN10216-0
