MTK BT/WIFI小析

闲的时候查阅了MTK BT/WIFI相应资料，了解了一点框架知识，并且对底层驱动做了简单的代码流程跟踪，也留有一些问题，现做简单记录，不确定以后是否还有时间和机会再继续完善。

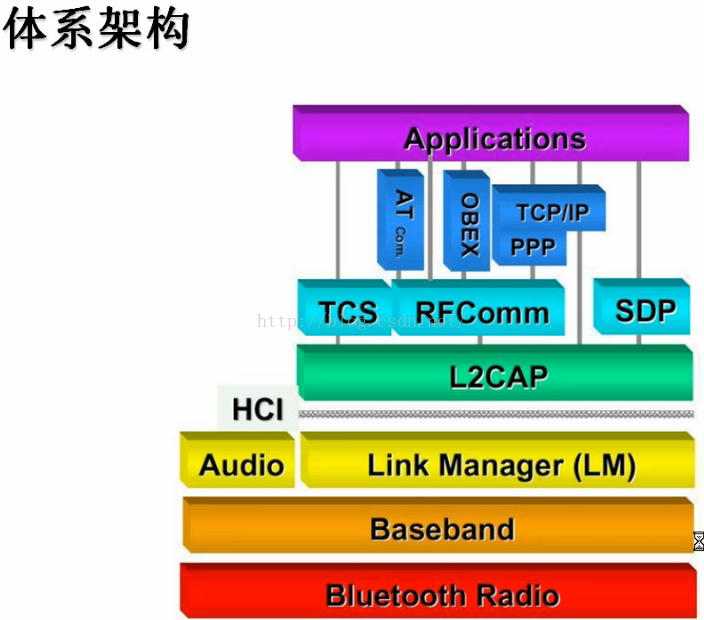

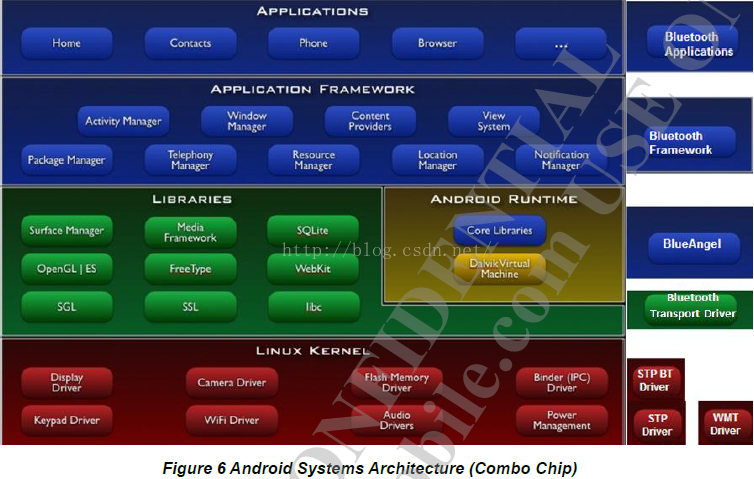

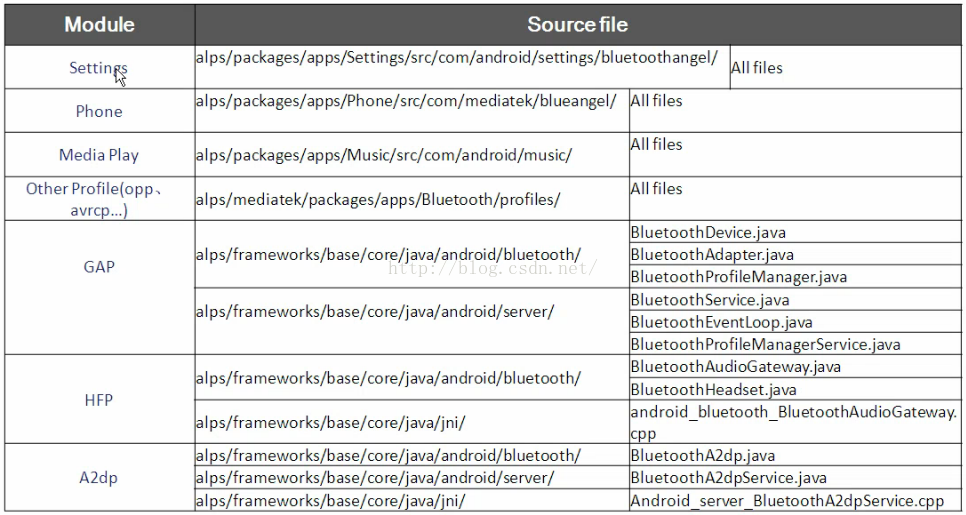

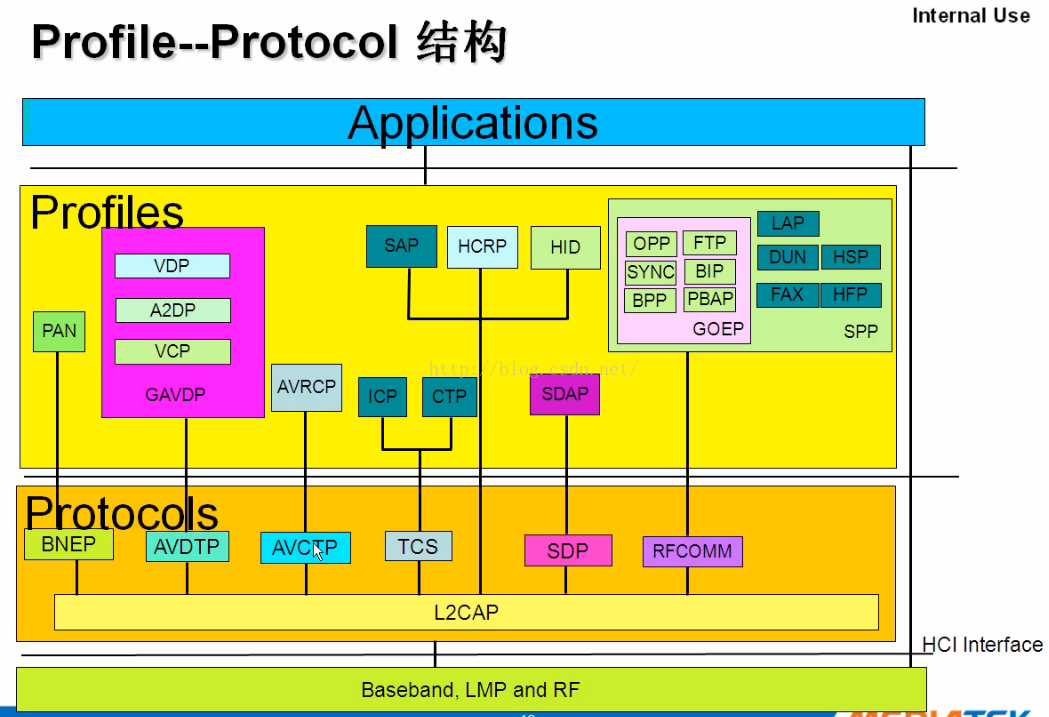

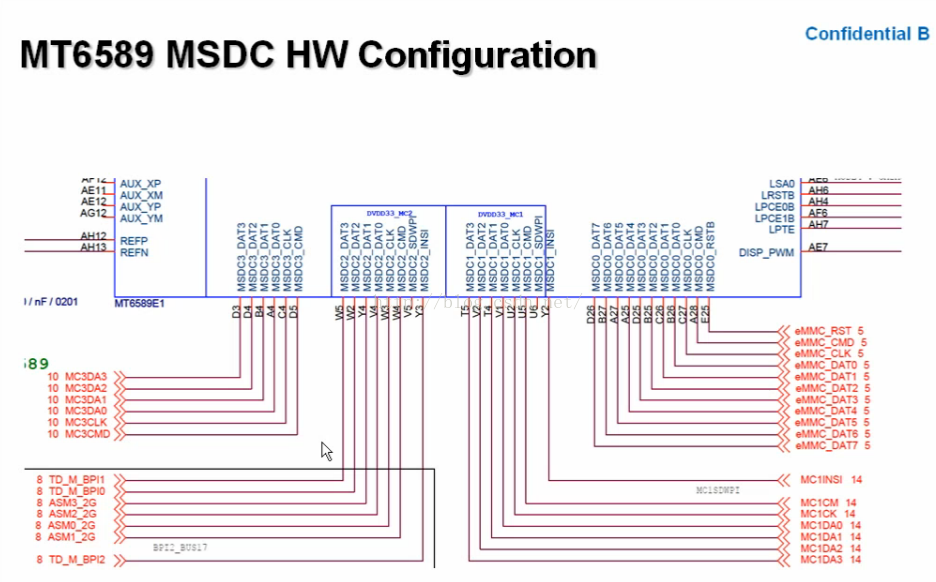

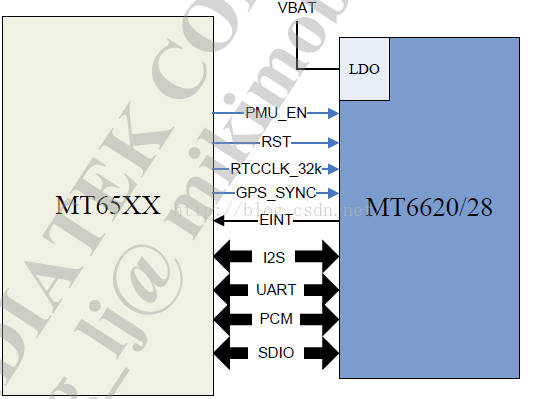

下图是MT6589平台，SDIO接口的硬件电路图，该平台有四组SDIO，其中MT6520/28会用到其中一组，当然SDIO仅用于WIFI的数据通信。

在init.project.rc文件，

mknod/dev/stpbt  c 192 0;

insmod/system/lib/modules/mtk_hif_sdio.ko

查看生成mtk_hif_sdio.ko的MakeFile文件，从而可以找到对应的源文件，

obj-$(CONFIG_MTK_COMBO) += mtk_hif_sdio$(EXT_FLAG).o

mtk_hif_sdio$(EXT_FLAG)-objs    := linux/pub/hif_sdio.o

mtk_hif_sdio$(EXT_FLAG)-objs    += linux/pub/hif_sdio_chrdev.o

mtk_hif_sdio$(EXT_FLAG)-objs    += platform/alps/mtk_wcn_cmb_hw.o

mtk_hif_sdio$(EXT_FLAG)-objs    += platform/alps/wmt_plat_alps.o

mtk_hif_sdio$(EXT_FLAG)-objs    += linux/pub/osal.o

模块入口：

mediatekkerneldriverscombocommonlinuxpubhif_sdio.c

同理，可得到如下结果，

insmod/system/lib/modules/mtk_stp_wmt.ko

# WMT DRIVER

obj-$(CONFIG_MTK_COMBO) += mtk_stp_wmt$(EXT_FLAG).o

# WMT DRIVER-core part

mtk_stp_wmt$(EXT_FLAG)-objs     := core/wmt_core.o core/wmt_ctrl.o  core/wmt_func.o core/wmt_ic_6620.ocore/wmt_lib.o core/wmt_conf.o



#ifeq ($(MTK_COMBO_CHIP), MT6628)

mtk_stp_wmt$(EXT_FLAG)-objs     += core/wmt_ic_6628.o

#endif

# WMT DRIVER-linux private part

mtk_stp_wmt$(EXT_FLAG)-objs     += linux/pri/wmt_dev.o linux/pri/wmt_exp.o

mtk_stp_wmt$(EXT_FLAG)-objs     += linux/pri/wmt_tm.o



# WMT DRIVER-OSAL

mtk_stp_wmt$(EXT_FLAG)-objs     += linux/pub/osal.o

# WMT DRIVER-platform implementation

ccflags-y += -D WMT_PLAT_ALPS

mtk_stp_wmt$(EXT_FLAG)-objs     += platform/alps/wmt_plat_alps.o

mtk_stp_wmt$(EXT_FLAG)-objs     += platform/alps/wmt_plat_stub.o



# FIXME: select desired hw according to projectconfiguration

#ifeq ($(MTK_COMBO_CHIP), MT6628)

#mtk_stp_wmt$(EXT_FLAG)-objs    += platform/alps/mtk_wcn_cmb_hw_6628.o

#else

mtk_stp_wmt$(EXT_FLAG)-objs     += platform/alps/mtk_wcn_cmb_hw.o

#endif



mtk_stp_wmt$(EXT_FLAG)-objs     += linux/pri/stp_exp.o core/stp_core.ocore/psm_core.o core/btm_core.o linux/pri/stp_dbg.o

#ifeq ($(MTK_COMBO_CHIP), MT6628)

# WMT stub part (built-in kernel image)

obj-y                  += platform/alps/mtk_wcn_cmb_stub_alps.o

#endif

模块入口为：mediatekkerneldriverscombocommonlinuxpriwmt_dev.c



insmod/system/lib/modules/mtk_stp_uart.ko

mediatekkerneldriverscombocommonlinuxpristp_uart.c



insmod/system/lib/modules/mtk_stp_bt.ko

mediatekkerneldriverscombocommonlinuxpubstp_chrdev_bt.c

hif_sdio.c文件简单分析

hif_sdio_init：

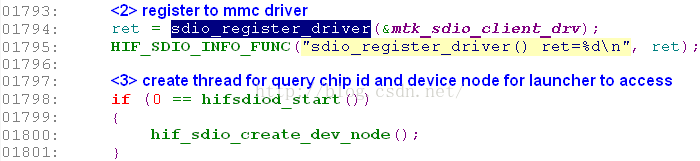

第1794行，注册sdio总线上的驱动mtk_sdio_client_drv，

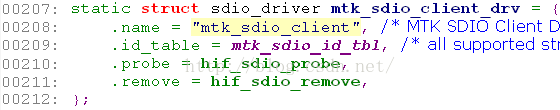

sdio总线上驱动与设备匹配时通过mtk_sdio_id_tbl来配对。

而对的sdio_func设备，由host给设备上电，识别等一系列动作找到并生成。

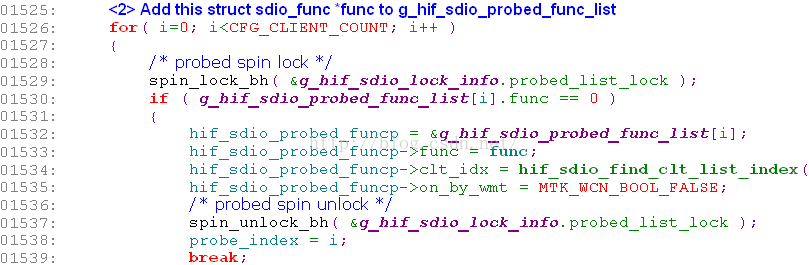

hif_sdio_probe函数：找到对应的sdio_func后，加入list表；使能该func，设置host与之通信时最大的数据传输buf。

enables a SDIO functionfor usage

SDIO设备的识别过程大概如下，

kerneldriversmmccorehost.c

mmc_alloc_host函数中INIT_DELAYED_WORK(&host->detect,mmc_rescan);

mmc_rescan ----> mmc_rescan_try_freq ---->mmc_attach_sdio

如果有时间可以继续了解Mtk host 的实现代码及host->detect调用。

回到hif_sdio_init函数，第1798行，调用hifsdiod_start函数，

创建consys-id-query线程，每10s运行一次，还不明白这样做的目的是什么？

回到hif_sdio_init函数，第1800行，调用hif_sdio_create_dev_node函数

创建hifsdiod字符设备,获取ChipId。

WMT驱动

mediatekkerneldriverscombocommonlinuxpriwmt_dev.c

WMT_init函数，

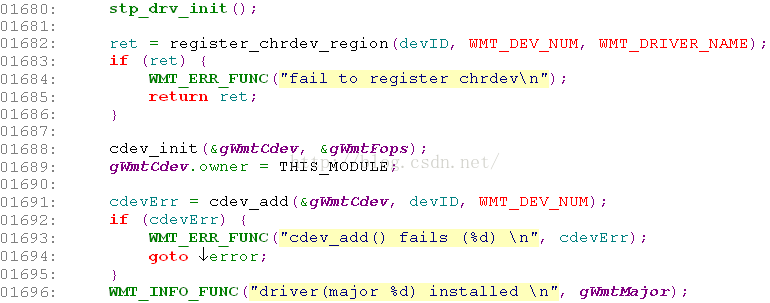

第1680行，调用stp_drv_init，主要是初始化stp_core_ctx结构体。

第1682～1696行，注册mtk_stp_wmt字符设备，mknod /dev/stpwmt c 190 0;即其设备为/dev/stpwmt

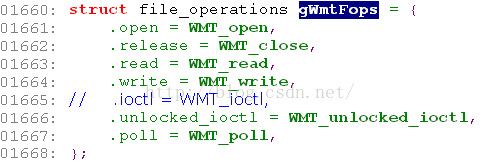

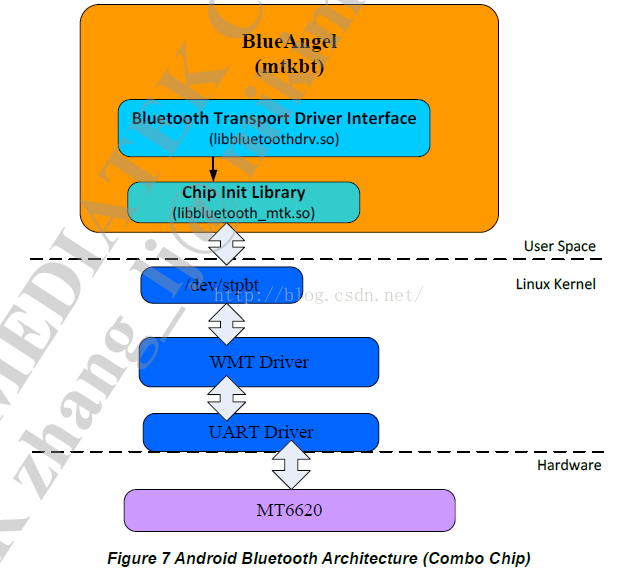

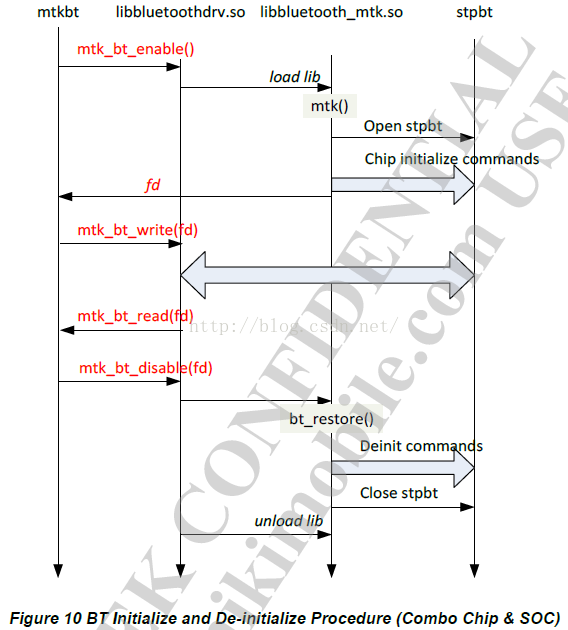

后续会简单跟踪BT数据的简单流程，在BT驱动加载后，会生成/dev/stpbt设备文件，mtk 库文件中的操作函数，通过对内核stpbt设备文件进行操作控制。

BT

mediatekkerneldriverscombocommonlinuxpubStp_chrdev_bt.c

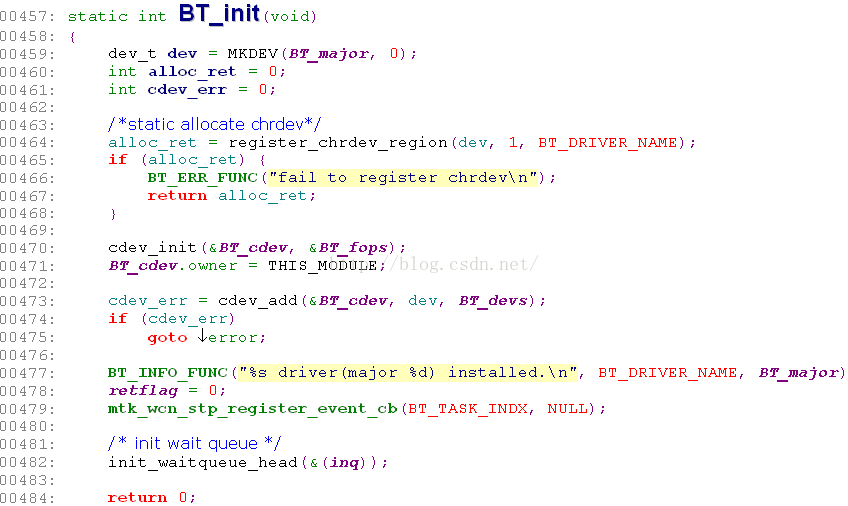

注册mtk_stp_BT_chrdev字符设备，而BT_DEV_MAJOR为192，在init.project.rc: mknod /dev/stpbt  c 192 0;故该字符设备为/dev/stpbt，对应的设备操作如下：

BT_open:

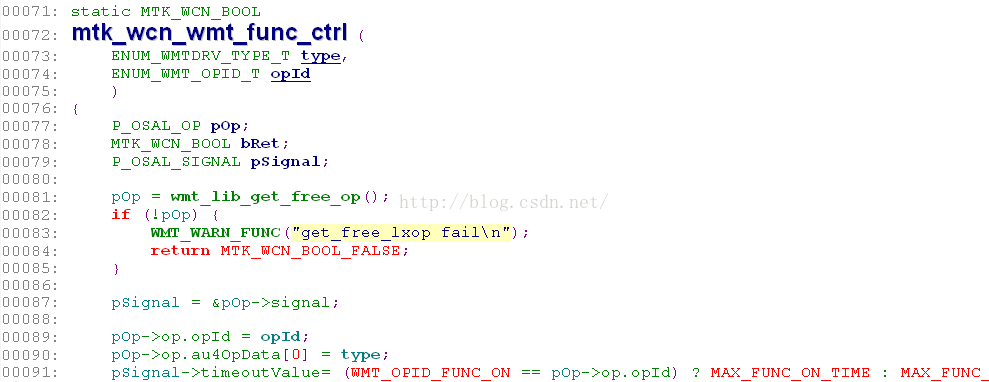

mtk_wcn_wmt_func_on(WMTDRV_TYPE_BT)->mtk_wcn_wmt_func_ctrl(WMTDRV_TYPE_BT,WMT_OPID_FUNC_ON); 即发送(WMTDRV_TYPE_BT,WMT_OPID_FUNC_ON)的消息给处理中心，

第81行从gDevWmt.rFreeOpQ.queue数组中获取P_OSAL_OP，

gDevWmt.rFreeOpQ.queue队列在

mediatekkerneldriverscombocommoncorewmt_lib.c：wmt_lib_init函数中由gDevWmt.arQue完全填充，如下代码所示，

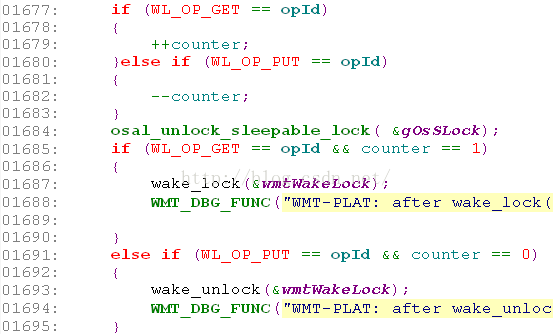

第98行，wmt_lib_host_awake_get ->wmt_plat_wake_lock_ctrl(WL_OP_GET);如下面代码所示，

根据counter是否大于0来加/解睡眠锁wmtWakeLock。

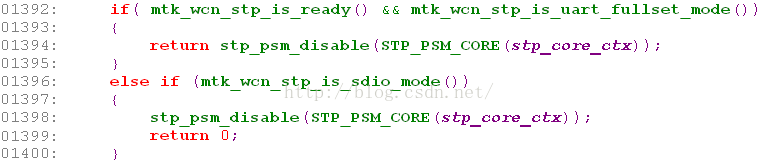

第100行，DISABLE_PSM_MONITOR ->wmt_lib_ps_disable ->mtk_wcn_stp_psm_disable

mtk_wcn_stp_is_uart_fullset_mode判断是否为MTKSTP_UART_FULL_MODE

  STP_SET_SUPPORT_PROTOCOL <- mtk_wcn_stp_set_mode <-wmt_ctrl_stp_conf_ex <-

wmt_ctrl_stp_conf 对应函数指针数组wmt_ctrl_func中的WMT_CTRL_STP_CONF数据成员，<- wmt_ctrl <-

mt6628_sw_init <- wmt_ic_ops_mt6628 <-wmt_core_hw_check 对应的操作入口保存在gMtkWmtCtx.p_ic_ops。

opfunc_pwr_on -> wmt_core_stp_init

mediatekkerneldriverscombocommoncorewmt_lib.c:wmtd_thread消息队列转发机制处理中心，

由WMT_init -> wmt_lib_init创建。

mtk_wcn_stp_is_ready判断stp是否ready

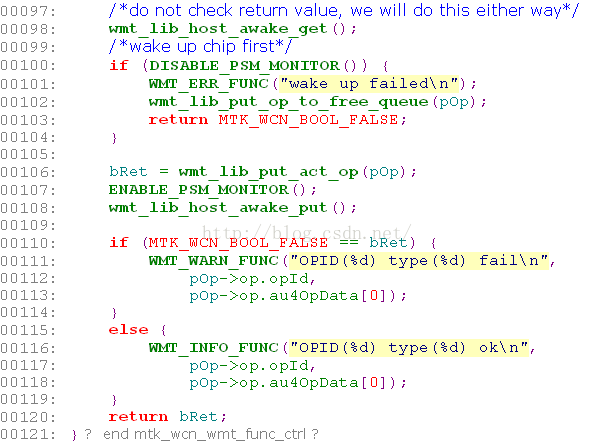

第106行，wmt_lib_put_act_op将P_OSAL_OP加入rActiveOpQ队列，唤醒消息处理线程，并等待处理结果的返回。

处理流程：

    pOp->op.opId= WMT_OPID_FUNC_ON;

pOp->op.au4OpData[0]= WMTDRV_TYPE_BT;

wmt_core_opid-> wmt_core_opid_handler -> opfunc_func_on ->

iRet= (*(gpWmtFuncOps[drvType]->func_on))(gMtkWmtCtx.p_ic_ops,wmt_conf_get_cfg()); ->

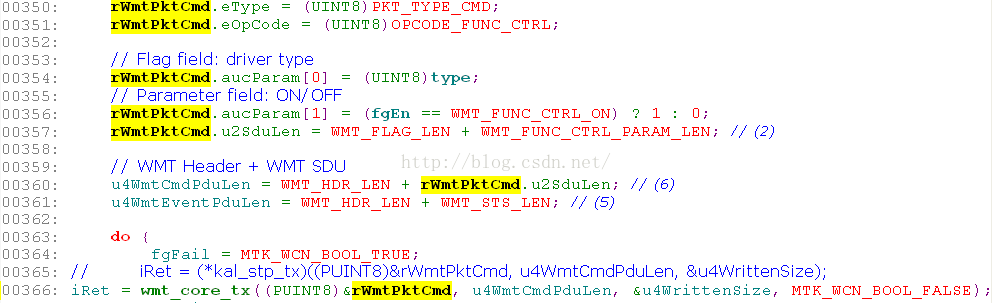

wmt_func_bt_ops-> wmt_func_bt_on -> wmt_core_func_ctrl_cmd(WMTDRV_TYPE_BT,MTK_WCN_BOOL_TRUE);该函数代码如下，

wmt_core_tx -> wmt_ctrl_tx_ex ->mtk_wcn_stp_send_data(pData, size, WMT_TASK_INDX);

-> stp_send_tx_queue(stp_core_ctx.sequence.txseq);->

(*sys_if_tx)(&stp_core_ctx.tx_buf[tx_read],last_len, &ret);

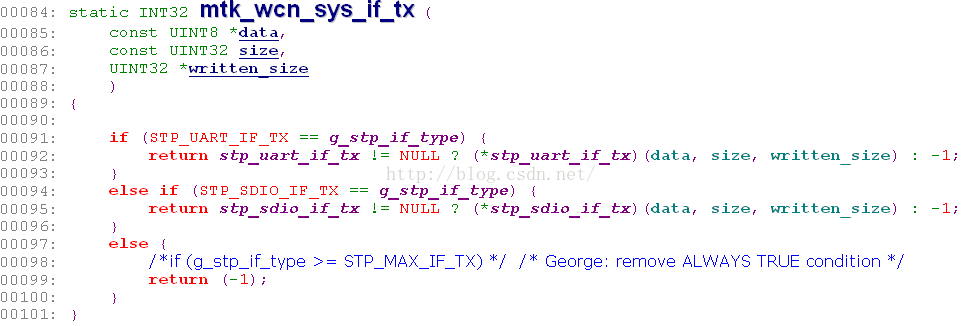

sys_if_tx函数指针在mtk_wcn_stp_init函数中赋值，从stp_drv_init函数中可得知对应的函数为mtk_wcn_sys_if_tx，其代码如下，

stp_uart_if_tx由stp_uart_tty_open函数调用mtk_wcn_stp_register_if_tx赋值为mtk_wcn_uart_tx，即最终的数据由uart发送出去。

后续uart是怎么确定哪个及如何衔接数据调用流程，还是继续分析。

mtk_wcn_wmt_msgcb_reg(WMTDRV_TYPE_BT, bt_cdev_rst_cb)

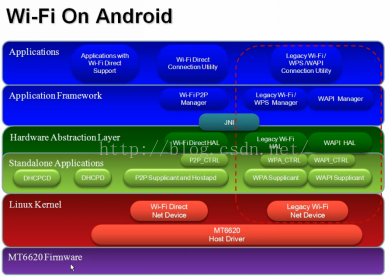

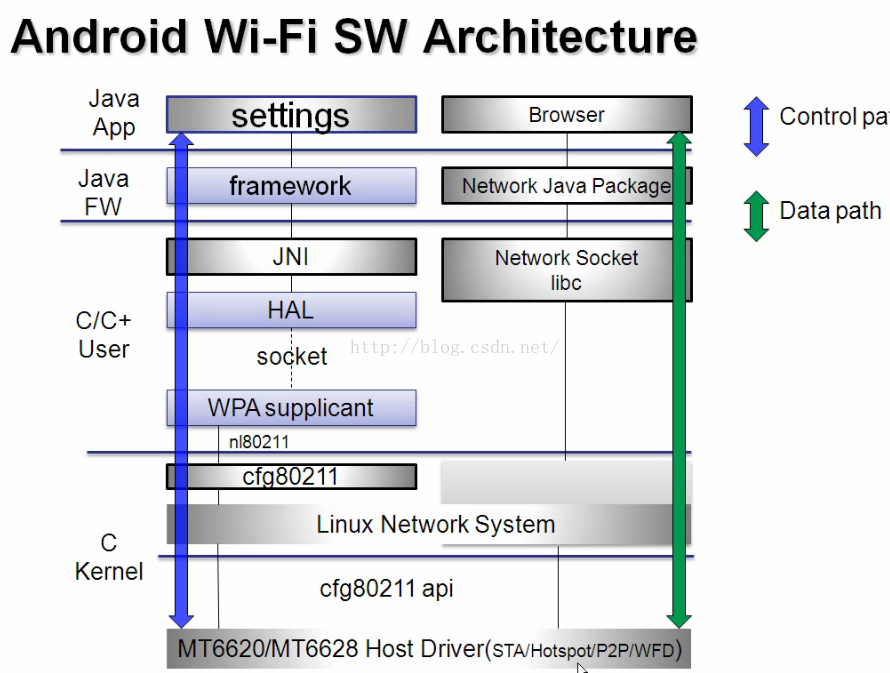

WIFI
