NORDIC nrf52833使用笔记

80 阅读 0 评论
我是靠谱客的博主 爱笑耳机，最近开发中收集的这篇文章主要介绍NORDIC nrf52833使用笔记，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

文章目录

    • 一、SoftDevice命名规则
      • （一）、通用规则
      • （二）、特定规则
    • 二、nRF52833关键特性
    • 三、SoftDevice目录框架
    • 四、代码目录框架
    • 五、应用代码结构
    • 六、内存分配表
      • （一）、不带bootloader时的内存分配
      • （二）、带bootloader时的内存分配
    • 七、外设举例说明
      • （一）、GPIO
      • （二）、TWI(I2C/UART)
    • 八、移植不同型号DK
    • 九、参考文档

刚开始可以先看这两篇文档，看懂了就不用看我写的了 ????
nRF5 SDK软件架构及softdevice工作原理
Nordic nRF5 SDK和softdevice介绍

一、SoftDevice命名规则

以Sxyz为例，其中S表示Software，各字母的含义如下所示。不同的协议栈的具体描述可见此处。

（一）、通用规则

x - 协议栈类型

  • 1：BLE stack
  • 2：ANT stack
  • 3：BLE&ANT stack

y - BLE角色

  • 1：peripheral role
  • 2：central role
  • 3：all roles（central/peripheral/advertiser/observer）

z - 系列芯片

  • 0：nRF51 series
  • 2：nRF52 series
  • 3：misc series

例如S113代表的是 低功耗BLE协议栈，从设备，针对nRF52805, nRF52810, nRF52811, nRF52820, nRF52832, nRF52833 and nRF52840系列的SoC。

（二）、特定规则

x - 协议栈类型

同上

yz - 芯片型号

  • 40：针对芯片52840

tips: S140是一个大而全的协议栈，包含蓝牙所有功能。

注意不同的softdevice所占用的ROM和RAM是不一样的，具体看其手册S112、S113、S122、S130、S132、S140、S212、S312、S332、S340…

在这里插入图片描述

图1-1 s113属性图

在这里插入图片描述

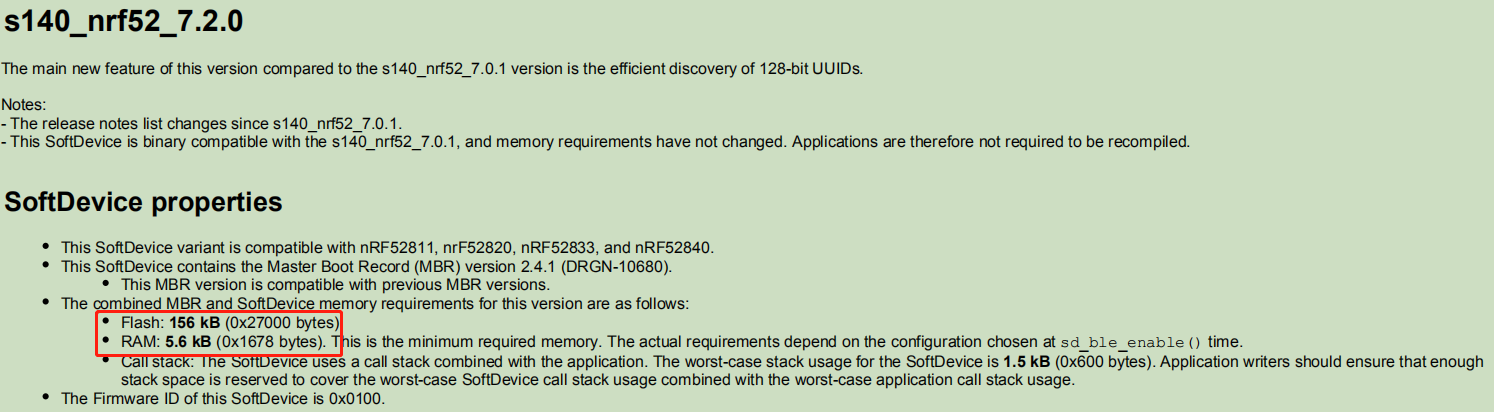

图1-2 s140属性图

二、nRF52833关键特性

  • 该SoC主频为64MHz、内核为Arm Cortex-M4且带FPU。
  • Flash大小为512KB，RAM大小为128KB。
  • 支持PHY为2 Mbps,1 Mbps, Long Range。
  • 支持蓝牙定位功能。
  • 支持低功耗蓝牙BLE、蓝牙Mesh组网、ANT、NFC、Thread和Zigbee协议。
  • 发射功率最大为+8dBm。
  • 支持CCM（CTR加密模式和CMAC认证算法的混合）模式的128-bit AES加密。
  • 支持的外设有UART, SPI, TWI（Two Wire Interface）, PDM, HS-SPI, I2S, PWM, 12-bit ADC, USB 2.0。

TWI就是双线接口，支持类似I2C这种只有时钟线/数据线的协议。

三、SoftDevice目录框架

当前最新的nRF5 SDK版本为17.02

在这里插入图片描述

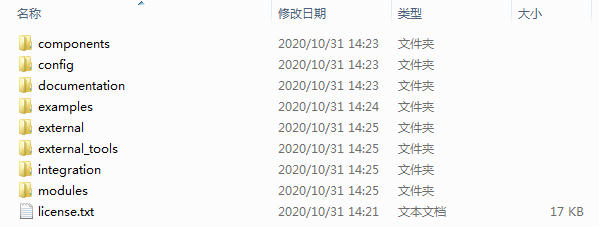

图3-1 nRF5 SDK17目录框架

  • components：Nordic开发的各种SDK，只包含头文件、源文件以及库文件，切勿修改！
  • config：不同类型芯片的配置文件。
  • documentation：SDK和不同softdeviceAPI的参考文档。
  • examples：根据不同传输协议/BLE角色/外设等应用场景所设计的例程。此目录很常用。
  • external：第三方库或源码。
  • external_tools：第三方工具。
  • integration：集成旧版本SDK（≤SDK14）的驱动（又称legacy）。
  • modules：新版本SDK（>SDK14）驱动nrfx，同时支持nRF5 SDK（用于nRF51/52芯片）以及nRF Connect SDK（支持nRF91/53芯片）。

四、代码目录框架

以usbd_ble_uart为例，具体代码位置在./examples/peripheral/usbd_ble_uart/s113。
NORDIC在此支持三种IDE，分别是Keil、IAR和SES（SEGGER Embedded Studio），我们用SES进行开发。注意SES一定要使用最新版，因为新版本的IDE是完全免费的，相关license到官网申请注册即可。

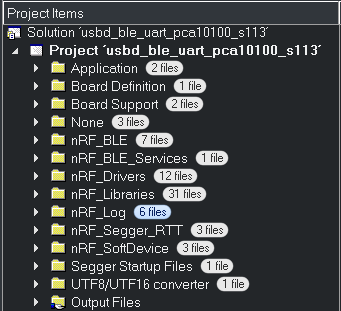

在这里插入图片描述

图4-1 代码目录图

  • Application
    存放应用程序文件，主要有main.c和sdk_config.h文件。
    在这里插入图片描述
图4-2 Application目录图
  • Board Definition
    此处主要包含开发板相关硬件的定义，主要涉及的是各种板载相关的外设。

在这里插入图片描述

图4-3 Board Definition目录图
  • Board Support
    此处主要是提供系统状态指示（扫描、广播、绑定、连接成功等）功能，根据系统状态控制LED。以及提供通过按键控制系统状态的功能（配对、断开连接、唤醒等）。
    在这里插入图片描述
图4-4 Board Support目录图
  • None
    存放与芯片相关的启动文件、系统时钟配置文件，此处在修改芯片的时候需要替换对应文件。
    在这里插入图片描述
图4-5 None目录图
  • nRF_BLE
    存放低功耗蓝牙相关的广播、建立连接、服务、连接上下文管理器和GATT等文件。
    在这里插入图片描述
图4-6 nRF_BLE目录图
  • nRF_BLE_Services
    存放NUS串口服务的文件。
    在这里插入图片描述
图4-7 nRF_BLE_Services目录图
  • nRF_Drivers
    存放外设驱动文件。
    在这里插入图片描述
图4-8 nRF_Drivers目录图

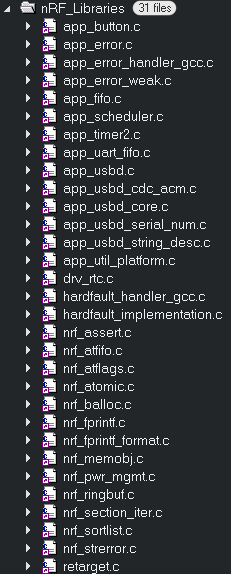

  • nRF_Libraries
    存放库文件，用于实现多种功能。
    在这里插入图片描述
图4-9 nRF_Libraries目录图
  • nRF_Log
    存放日志输出相关的文件。
    在这里插入图片描述
图4-10 nRF_Log目录图
  • nRF_Segger_RTT
    存放SEGGER RTT相关（Teal Time Transfer）文件，和printf类似（但占用时间极短 us级），可多通道双向传输调试信息，需要使用软件“J-Link RTT Viewer”。
    在这里插入图片描述
图4-11 nRF_Segger_RTT目录图
  • nRF_SoftDevice
    存放协议栈相关的文件。
    在这里插入图片描述
图4-12 nRF_SoftDevice目录图
  • Segger Startup Files
    存放SEGGER启动文件。
    在这里插入图片描述
图4-13 Segger Startup Files目录图
  • UTF/UTF16 converter
    存放UTF编码转换文件。
    在这里插入图片描述
图4-14 UTF/UTF16 converter目录图
  • Output Files
    存放编译输出文件。
    在这里插入图片描述
图4-15 Output Files目录图

五、应用代码结构

主函数如下所示。

int main(void)
{
    ret_code_t ret;
    static const app_usbd_config_t usbd_config = { /* USB设备配置结构体 */
        .ev_state_proc = usbd_user_ev_handler /* 注册usb设备用户事件函数 */
    };
    // Initialize.
    log_init(); /* 初始化信息输出接口 */
    timers_init(); /* 初始化定时器，此处使用LED标识BLE和CDC状态 */

    buttons_leds_init(); /* 初始化按键和LED */

    app_usbd_serial_num_generate(); /* 生成usb设备序列号 */

    ret = nrf_drv_clock_init(); /* 初始化设备时钟 */
    APP_ERROR_CHECK(ret); /* 检测返回值是否正常 */

    NRF_LOG_INFO("USBD BLE UART example started.");

    ret = app_usbd_init(&usbd_config); /* 传入usb配置结构体初始化usb设备 */
    APP_ERROR_CHECK(ret);

    app_usbd_class_inst_t const * class_cdc_acm = app_usbd_cdc_acm_class_inst_get(&m_app_cdc_acm); /* 获取USB CDC-ACM实例  */
    ret = app_usbd_class_append(class_cdc_acm); /* USB设备追加注册CDC ACM类 */
    APP_ERROR_CHECK(ret);

    ble_stack_init(); /* 初始化协议栈 */
    gap_params_init(); /* 初始化GAP参数 */
    gatt_init(); /* 初始化GATT */
    services_init(); /* 初始化服务 */
    advertising_init(); /* 初始化广播 */
    conn_params_init(); /* 初始化连接参数 */

    // Start execution.
    advertising_start(); /* 开始广播 */

    ret = app_usbd_power_events_enable(); /* 使能usb设备插入检测 */
    APP_ERROR_CHECK(ret);

    // Enter main loop.
    for (;;)
    {
        while (app_usbd_event_queue_process()) /* 处理队列事件 */
        {
            /* Nothing to do */
        }
        idle_state_handle(); /* 进入空闲模式，节省电量 */
    }
}

在应用中，我们主要修改的是传输速率相关的宏定义以及各种回调函数，其他大部分功能已经封装好。

表5-1 与传输速度相关的宏定义表
parameterrangedefaultdescription
MTU(Maximun Transmission Unit)23~24723最大传输单元
Data Length27~251251最大数据长度
Connect Event Length-400（*1.25 = 500ms）连接事件长度
Connection Event ExtensionTrue/FalseTrue连接时间拓展功能（延长）
PHY(physical layer)1Mbps/2Mbps/Coded1Mbps物理层协议，其中coded protocol仅限于nRF52840
表5-2 各回调函数表
函数名函数说明函数作用
cdc_acm_user_ev_handlerCDC ACM回调函数处理USB串口端口开启/关闭/发送/接收等事件
nus_data_handlerBLE串口服务回调函数处理BLE串口服务发送/接收/notification开启或停止等事件
on_adv_evt广播事件回调函数处理广播事件
ble_evt_handlerble事件回调函数处理GAP连接/断开/请求/超时等事件
gatt_evt_handlergatt事件回调函数处理GATT MTU和数据长度更新请求完毕等事件
bsp_event_handler底层事件回调函数处理系统休眠/GAP断开连接/关闭白名单/绑定/复位等事件
usbd_user_ev_handlerusb用户事件回调函数处理USB设备端点挂起/恢复/开启/停止和插入检测等事件

六、内存分配表

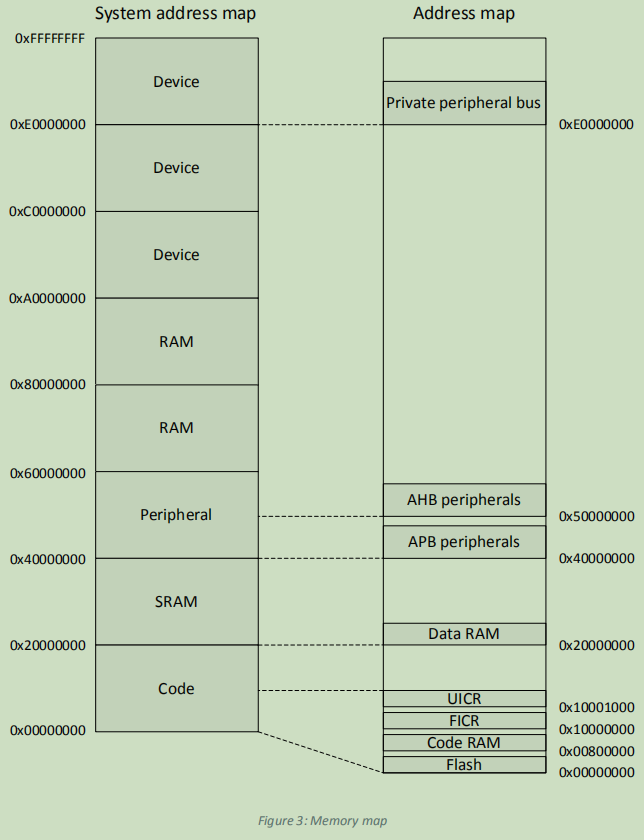

Nordic nRF5系列芯片使用的flash存储器是NOR flash，程序代码无须加载到RAM就可直接在flash上执行。Nordic Flash是带cache机制的，以保证大部分代码执行速度可以达到64MHz，在cache失败的时候，等待周期也只有1个cycle。另外，Nordic芯片是纯Flash产品，里面没有其他NVM（Non-Volatile Memory），所有非易失性数据都放在Flash中，包括蓝牙协议栈，这也是为什么Nordic蓝牙协议栈也可以OTA的根本原因所在。

在这里插入图片描述

图6-1 nRF52833芯片内存分布图

（一）、不带bootloader时的内存分配

表6-1 不带bootloader时内存分配表
内存地址区块
Application_size + SoftDevice_size—
Application
SoftDevice_size—
SoftDevice
0x00000000—

SoftDevice_size根据不同的Softdevice进行配置

（二）、带bootloader时的内存分配

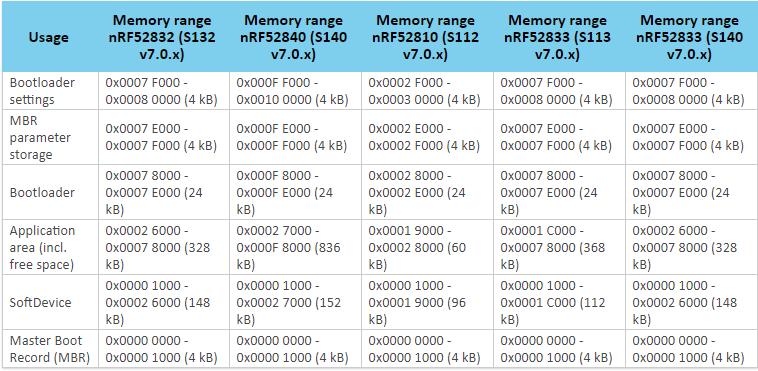

此图详见官网bootloader memory map

在这里插入图片描述

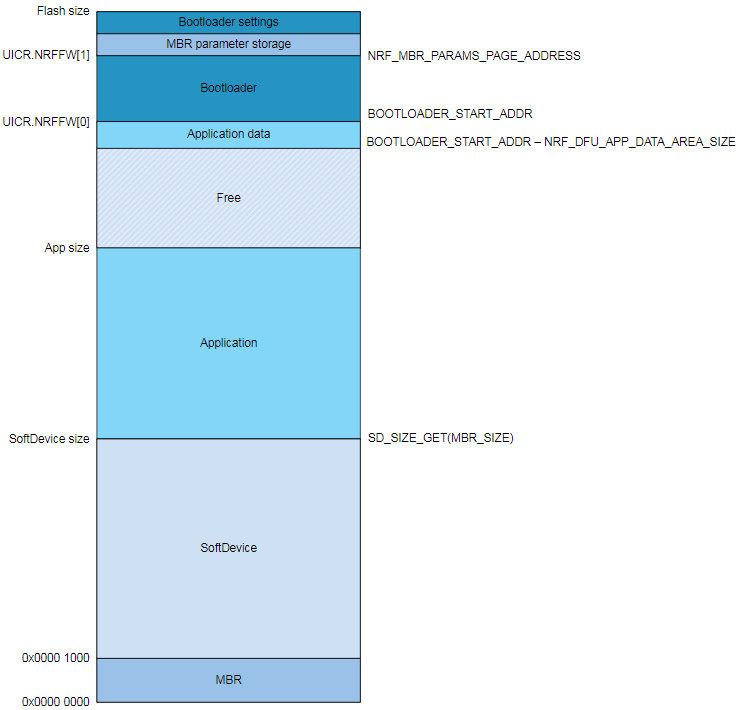

图6-2 带bootloader时不同芯片不同softdevice的内存分配图

在这里插入图片描述

图6-3 内存划分配置图

注意，S140的大小为0x1C000，表格上面SoftDevice的地址范围是错误的（应该为0x0000 1000-0x0001 D000）。

七、外设举例说明

各外设的API说明请看SDK离线文档

//IO映射，如P1.12 --> NRF_GPIO_PIN_MAP(1, 12)
#define NRF_GPIO_PIN_MAP(port, pin) (((port) << 5) | ((pin) & 0x1F))

下面举例说明GPIO和TIMER如何使用，在哪找相关API。其实最好的方法就是看examples/peripheral里面相关外设的demo，简单快速上手。

（一）、GPIO

打开examples/peripheral/blinky/pca10040/s132/ses目录下的emProject项目。

1、配置为输出模式

  • 初始化函数

在这里插入图片描述

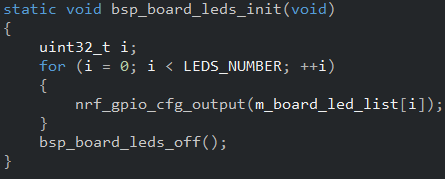

图7-1 GPIO输出模式下初始化函数
  • GPIO操作函数

在这里插入图片描述

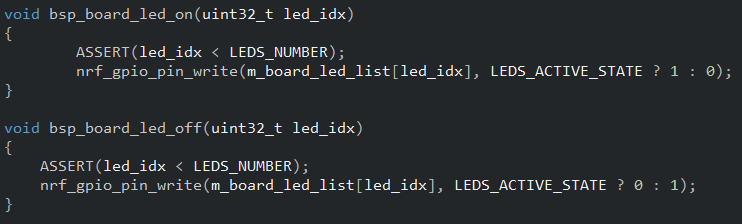

图7-2 GPIO控制函数

2、配置为输入模式

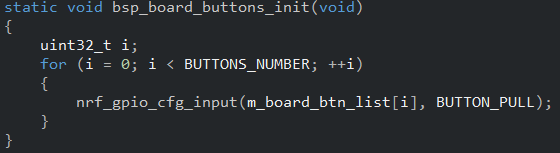

  • 初始化函数

在这里插入图片描述

图7-3 GPIO输入模式下初始化函数

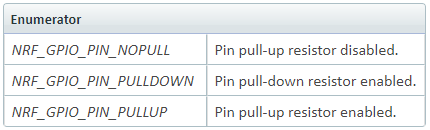

其中，BUTTON_PULL可选项如下

在这里插入图片描述

图7-4 GPIO输入模式下上下拉的可选配置

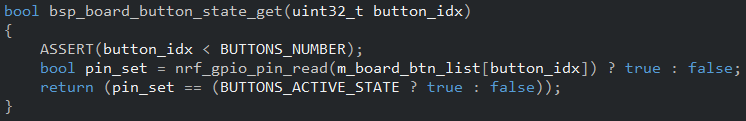

  • GPIO操作函数

在这里插入图片描述

图7-5 GPIO输入模式下操作函数

另外Nordic已集成好按键事件处理的代码，详见nRF_Libraries下的app_buttons.c和bsp.c

（二）、TWI(I2C/UART)

打开examplesperipheraltwi_sensorpca10040blankses目录下的emProject项目。

1、TWI初始化函数

在这里插入图片描述

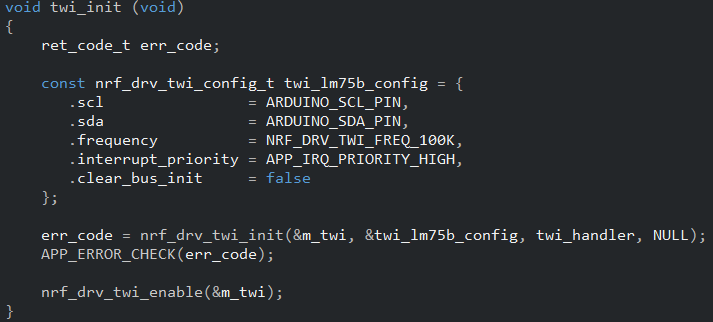

图7-6 TWI（I2C）初始化函数

2、TWI操作函数

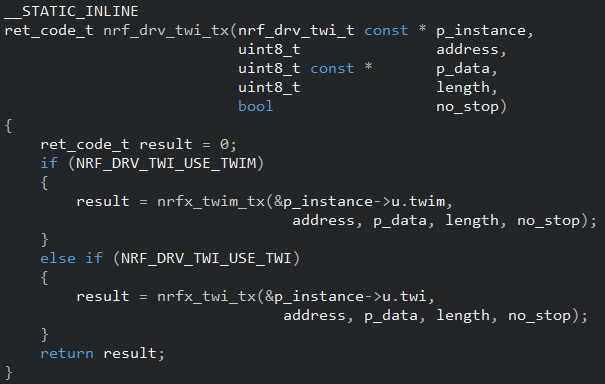

  • TWI写操作函数

在这里插入图片描述

图7-7 TWI（I2C）写操作函数

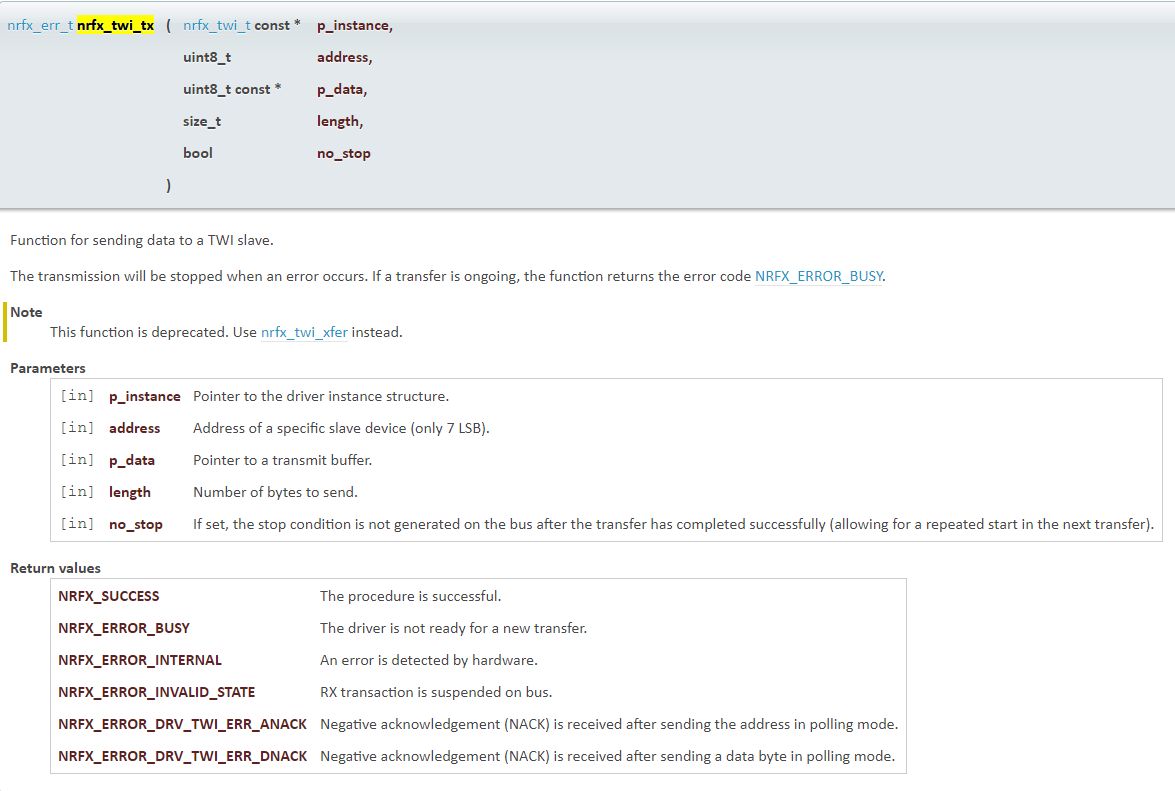

在这里插入图片描述

图7-8 TWI（I2C）写操作函数API各参数的详细说明

各参数的含义如下所示：

  • p_instance：初始化时的实例

  • address：I2C设备的地址

  • p_data：发送的数据buffer，传入的数据为数组{reg_addr, reg_val（有的话）,…}

  • length：传入数据的长度

  • no_stop：是否发送停止信号

  • TWI读操作函数
    在这里插入图片描述

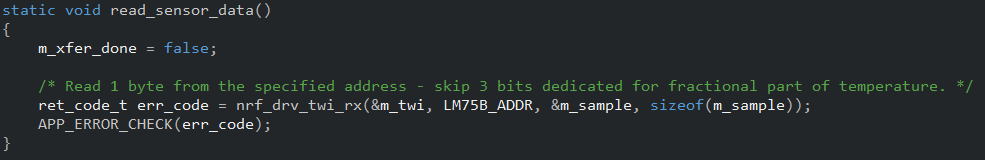

    图7-9 TWI（I2C）读操作函数

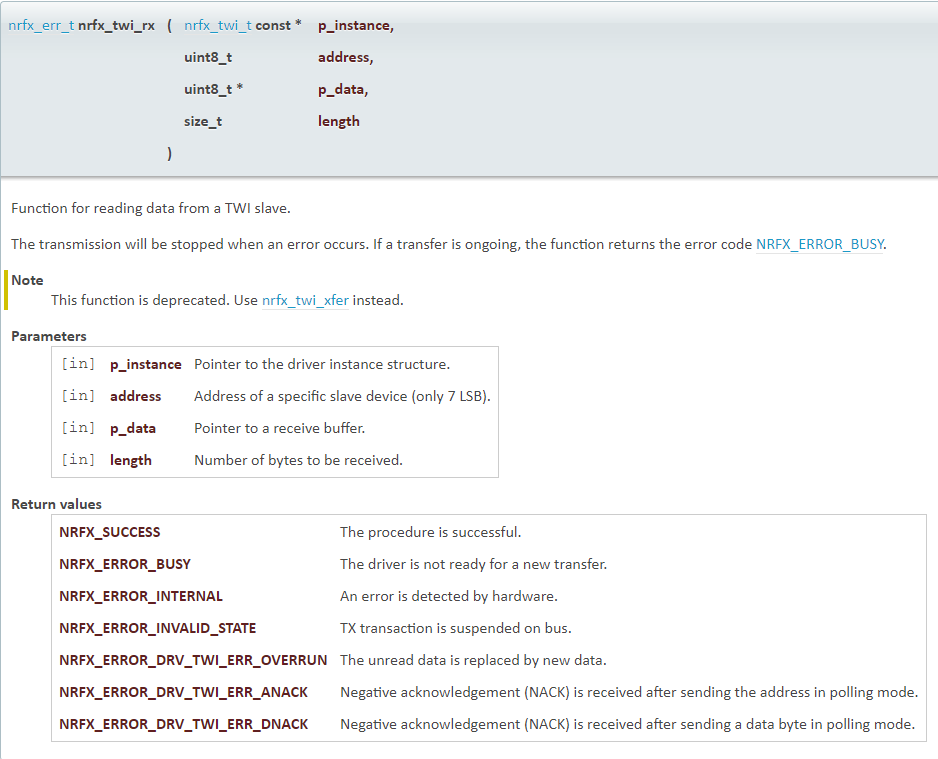

在这里插入图片描述

图7-10 TWI（I2C）读函数API各参数的详细说明

各参数的含义如下所示：

  • p_instance：初始化时的实例
  • address：I2C设备的地址
  • p_data：存放接收数据的buffer
  • length：接收数据的长度

八、移植不同型号DK

最直接的方法就是参照其他pca10100的项目文件，直接修改emProject文件内部与芯片相关的参数

  • 开发板相关的配置（如开发板pca10040->pca10100）
  • 适配RAM和Flash地址和大小（如RAM和Flash大小，以及带softdevice时剩余的flash大小）
  • 芯片相关的启动文件（如52832->52833）

九、参考文档

  • 芯片手册
    nRF52833芯片说明
    nRF58233芯片手册

  • SES相关
    SEGGER Embedded Studio IDE下载链接
    SES激活

  • SDK开发相关
    nRF5 nRF5-SDK下载
    nRF5 SDK （离线）文档
    Getting Started
    start developing
    USB examples

  • 开发工具
    wireshark 网络分析工具
    Nordic E2E Forum
    Nordic 开发工具（nRF Sniffer、nRF Connect…）
