概述
一、WIFI协议。
Wi-Fi（发音： /ˈwaɪfaɪ/，法语发音：/wifi/），在中文里又称作“移动热点”，是Wi-Fi联盟制造商的商标作为产品的品牌认证，是一个创建于IEEE 802.11标准的无线局域网技术。基于两套系统的密切相关，也常有人把Wi-Fi当做IEEE 802.11标准的同义术语。“Wi-Fi”常被写成“WiFi”或“Wifi”，但是它们并没有被Wi-Fi联盟认可。
并不是每样匹配IEEE 802.11的产品都申请Wi-Fi联盟的认证，相对地缺少Wi-Fi认证的产品并不一定意味着不兼容Wi-Fi设备。
IEEE 802.11的设备已安装在市面上的许多产品，如：个人计算机、游戏机、MP3播放器、智能手机、平板电脑、打印机、笔记本电脑以及其他可以无线上网的周边设备。
1.名字由来
Wi-Fi这个术语被人们普遍误以为是指无线保真（Wireless Fidelity），并且即便是Wi-Fi联盟本身也经常在新闻稿和文件中使用“Wireless Fidelity”这个词，Wi-Fi还出现在ITAA的一个论文中。但事实上，Wi-Fi一词没有任何意义，也是没有全写的。
2.主要版本
随着最新的 802.11 ax 标准发布，新的 WiFi 标准名称也将定义为 WiFi6，因为当前的 802.11 ax 是第六代 WiFi 标准了，WiFi 联盟从这个标准起，将原来的 802.11 a/b/g/n/ac 之后的 ax 标准定义为 WiFi6，从而也可以将之前的 802.11 a/b/g/n/ac 依次追加为 WiFi1/2/3/4/5。
2.4GHz 频段支持以下标准（802.11b/g/n/ax），5GHz 频段支持以下标准（802.11a/n/ac/ax），由此可见，802.11n/ax 同时工作在 2.4GHz 和 5GHz 频段，所以这两个标准是兼容双频工作。
| WiFi版本 | WiFi标准 | 发布时间 | 最高速率 | 工作频段 |
|---|---|---|---|---|
| WiFi 7 | IEEE 802.11be | 2022年 | 30Gbps | 2.4GHz，5GHz，6GHz |
| WiFi 6 | IEEE 802.11ax | 2019年 | 11Gbps | 2.4GHz或5GHz |
| WiFi 5 | IEEE 802.11ac | 2014年 | 1Gbps | 2.4GH或5GHz |
| WiFi 4 | IEEE 802.11n | 2009年 | 600Mbps | 2.4GHz或5GHz |
| WiFi 3 | IEEE 802.11g | 2003年 | 54Mbps | 2.4GHz |
| WiFi 2 | IEEE 802.11b | 1999年 | 11Mbps | 2.4GHz |
| WiFi 1 | IEEE 802.11a | 1999年 | 54Mbps | 5GHz |
| WiFi 0 | IEEE 802.11 | 1997年 | 2Mbps | 2.4GHz |
二、ESP8266模块

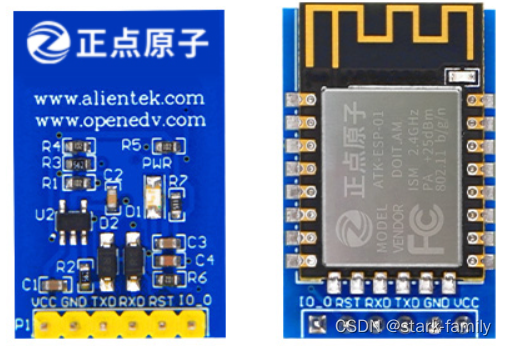

1.简介
ESP8266 Wi-Fi模块作为可以进行WiFi传输的模块集成了业内领先的Tensilica L106超低功耗32位微型MCU，带有16位精简模式，主频可达160MHz。同时支持RTOS（Real Time Operating System）集成Wi-Fi MAC/BB/RF/PA/LNA和 IEEE802.11 b/g/n 协议，支持完整的TCP/IP协议栈，也支持STA（Station），AP（Access Point），ATA+AP三种模式。
2.电路连接示意图

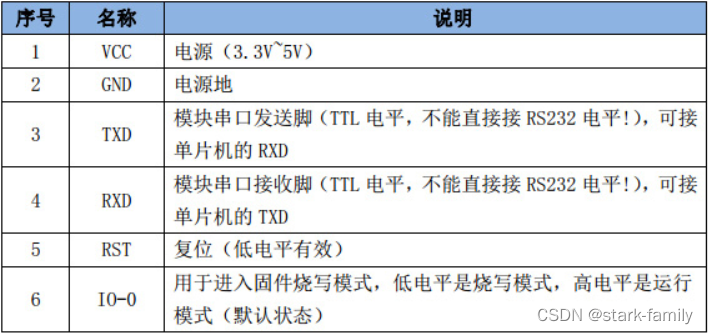

2.1引脚说明
2.2连接方式
EPS8266模块支持串口协议，即可使用USB-TTL进行连接调试，具体连接方式为
GND（TTL）→ GND（ESP）
5V（TTL） → VCC（ESP）
RX（TTL）→TX（ESP）
TX（TTL）→RX（ESP）
三、AT指令
本次实验我只使用ESP8266作为STA同时作为TCP客户端来使用，所以此处我们只讲解STA模式的AT指令。
1.指令输入顺序
连接USB-TTL至电脑，并打开串口调试助手。

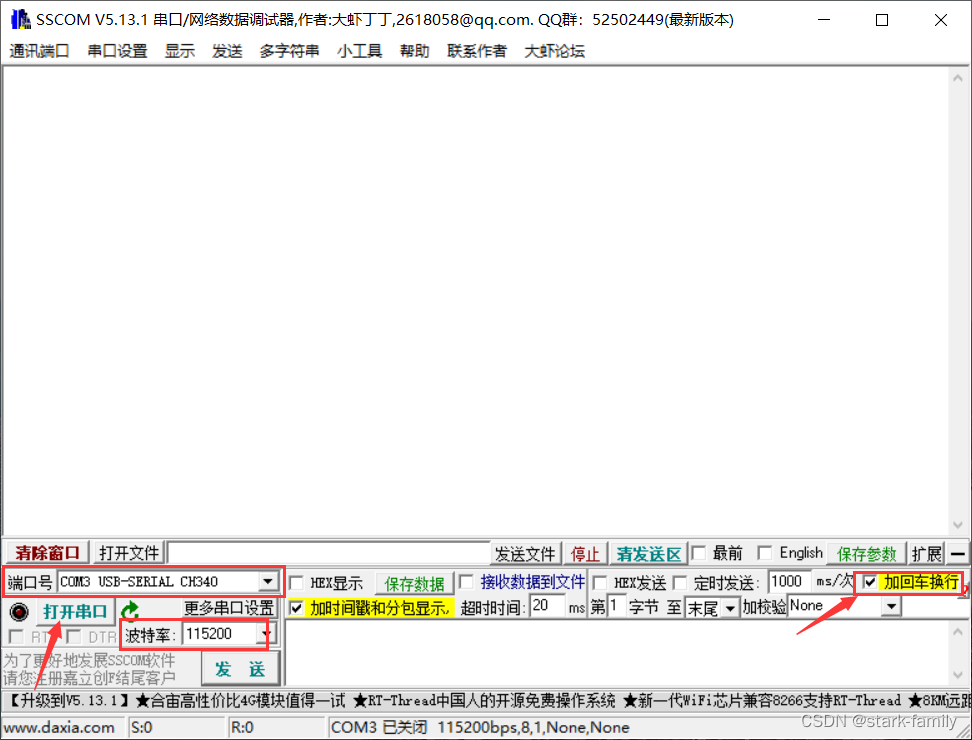

选择对应的端口号，设置波特率为115200， 点击打开串口，并勾选添加回车换行。
①重启ESP8266模块
输入并发送指令：

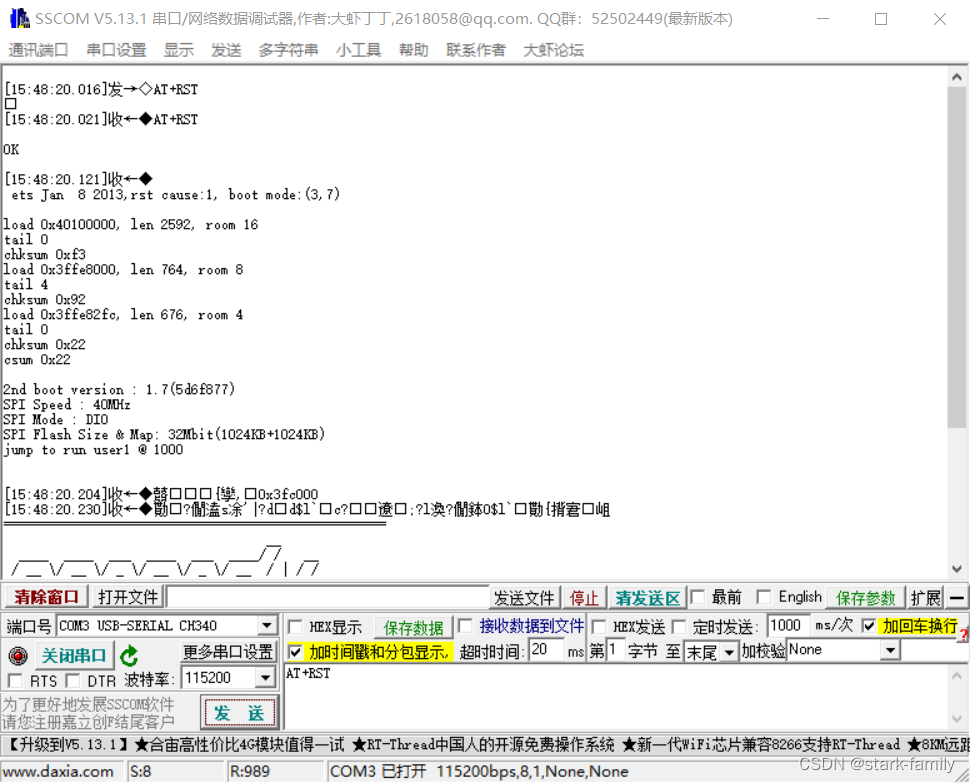

AT+RST
该指令作用为重启ESP8266模块，返回收到厂商信息产品信息及“OK”后即为重启成功。
②设置ESP8266模块模式
输入并发送指令：

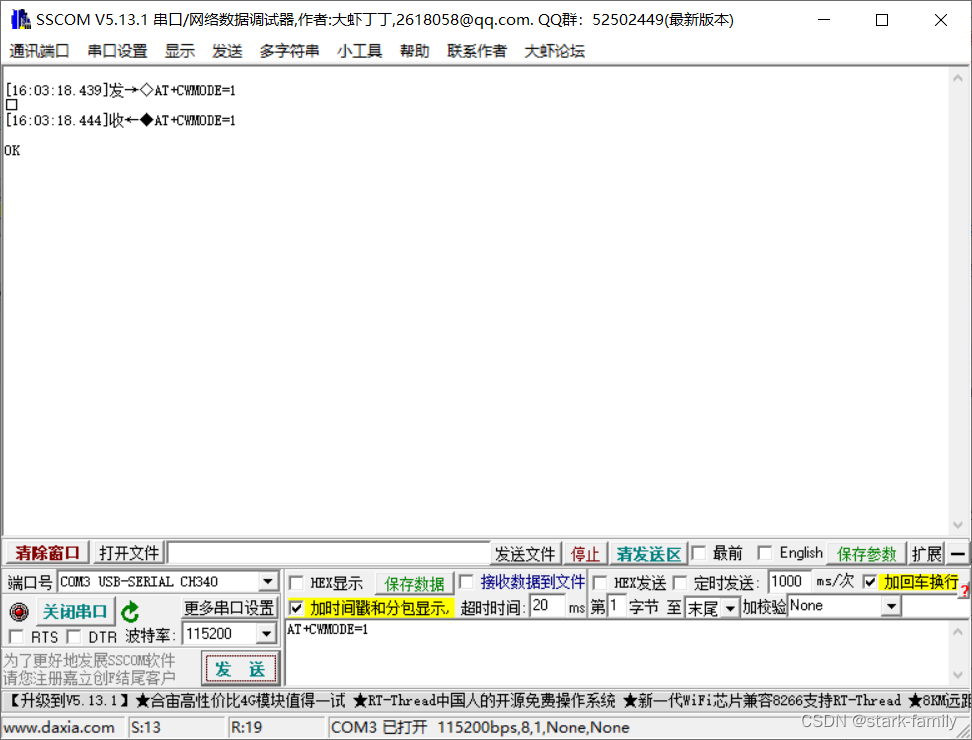

AT+CWMODE=1
设置模块模式为Station模式，收到返回OK即为设置成功。
③ESP8266模块连接WiFi
输入并发送指令：

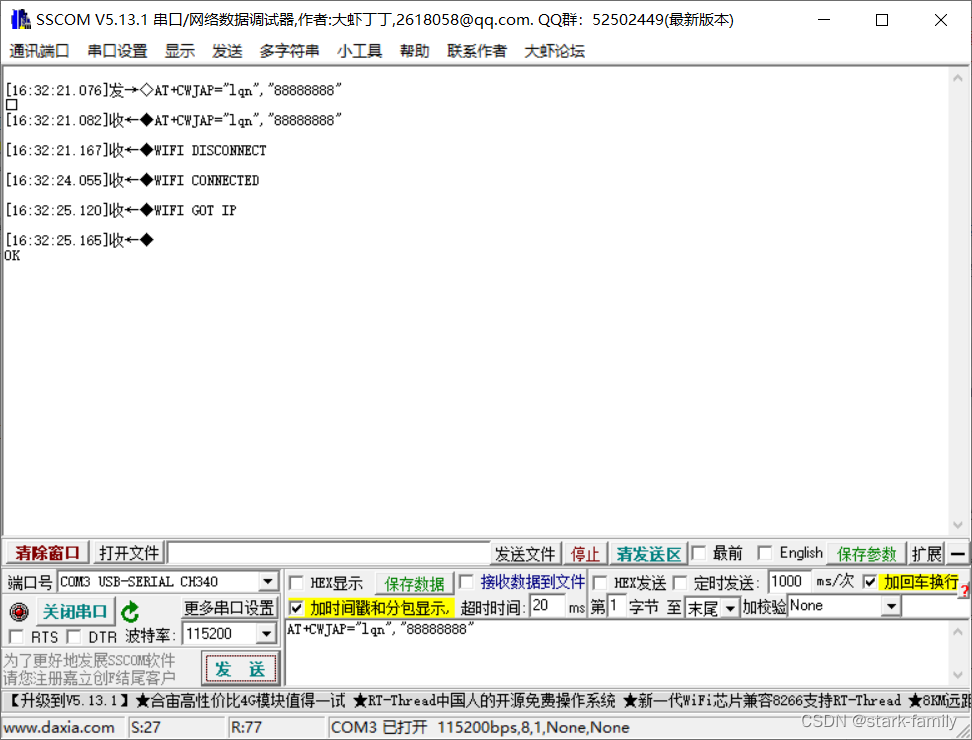

AT+CWJAP=“SSID”,“PWD”
该命令为连接路由器发出的WiFi信号，SSID为此WiFi的用户名，PWD为此PWD的密码。返回信息中包含WIFI GOT IP即为连接成功。
也可打开电脑移动热点设置页面查看是否连接成功。
④创建TCP服务器

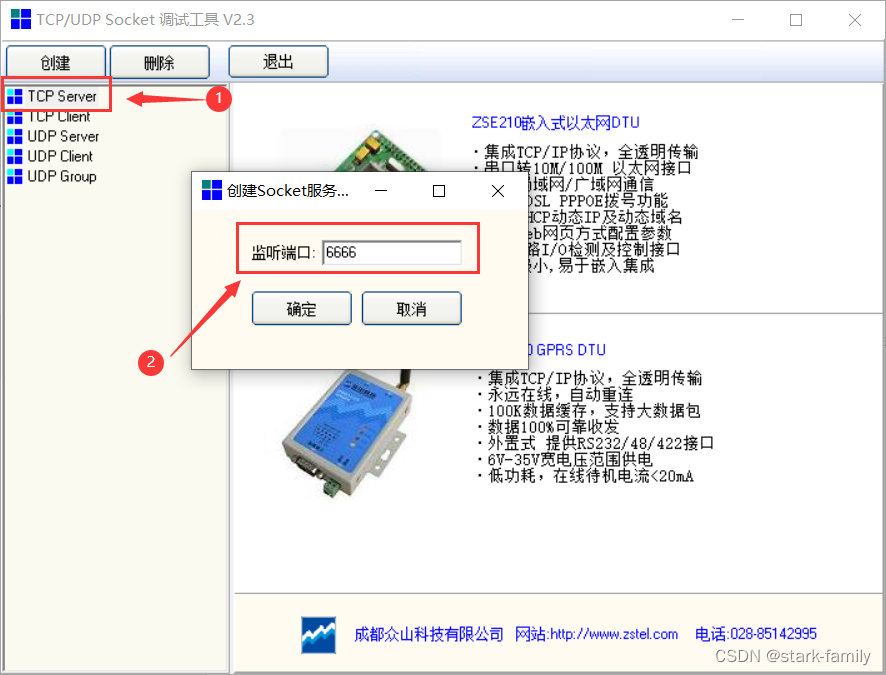

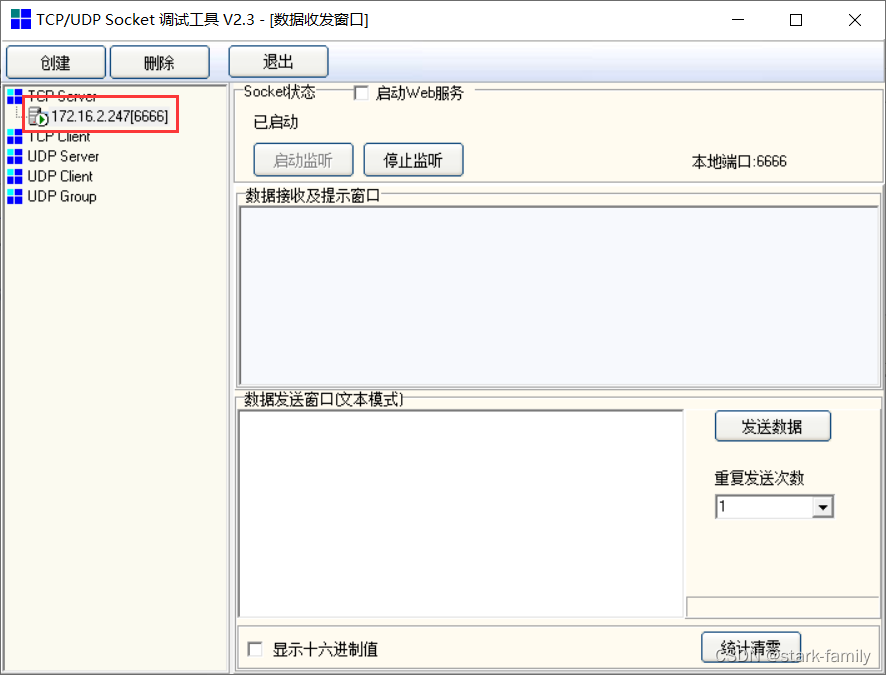

打开SocketTool，点击创建TCP Server，并设置未被占用的端口。
此时将显示此TCP服务器IP地址及端口号。
如果此处看不到TCP服务器IP地址，按下Win+R，输入cmd。

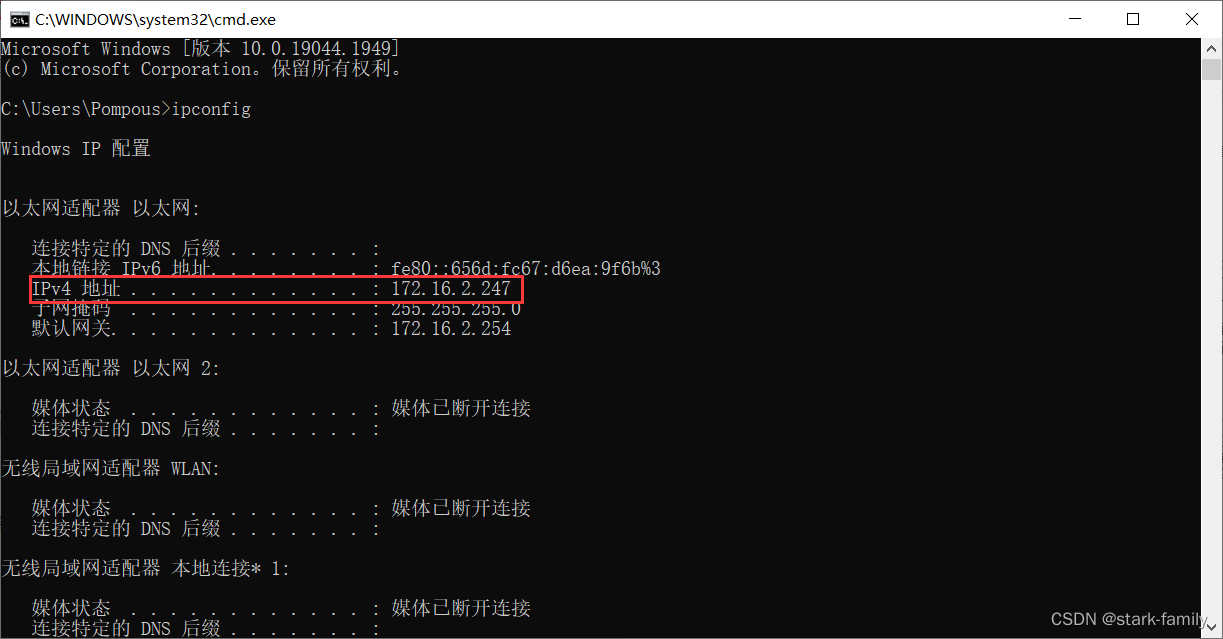

在cmd中输入指令：ipconfig
此处的IPv4地址即为TCP服务器地址。
⑤ESP8266模块连接TCP服务器
打开串口调试助手，输入并发送指令：

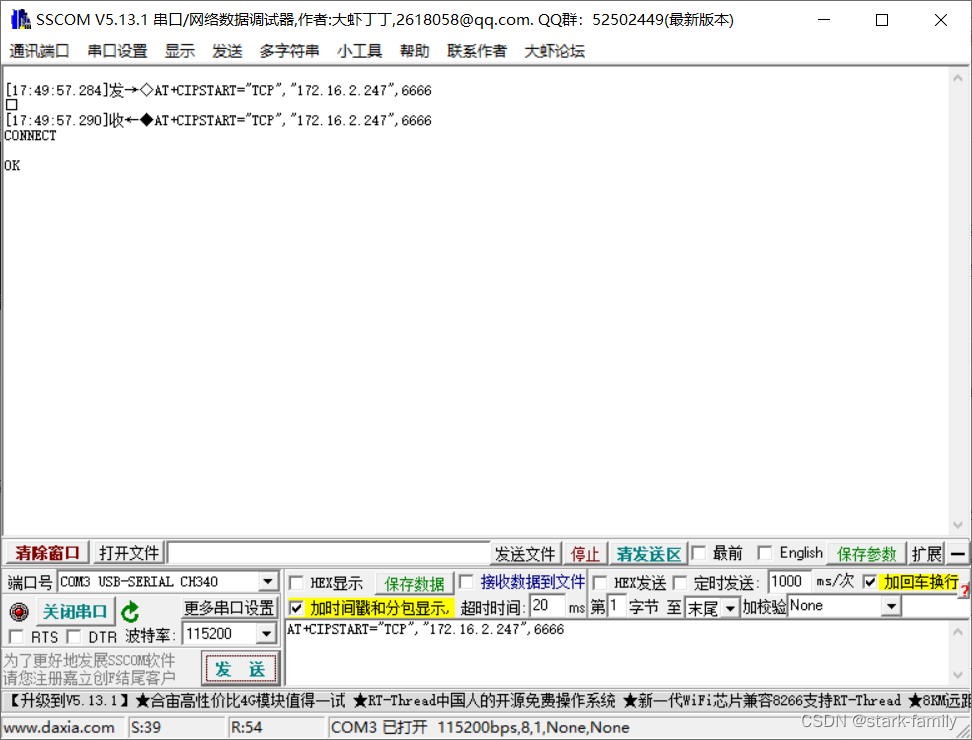

AT+CIPSTART=“TCP”,“172.16.2.247”,6666 （此处IP地址及端口号为你自己的TCP服务器地址及端口号）

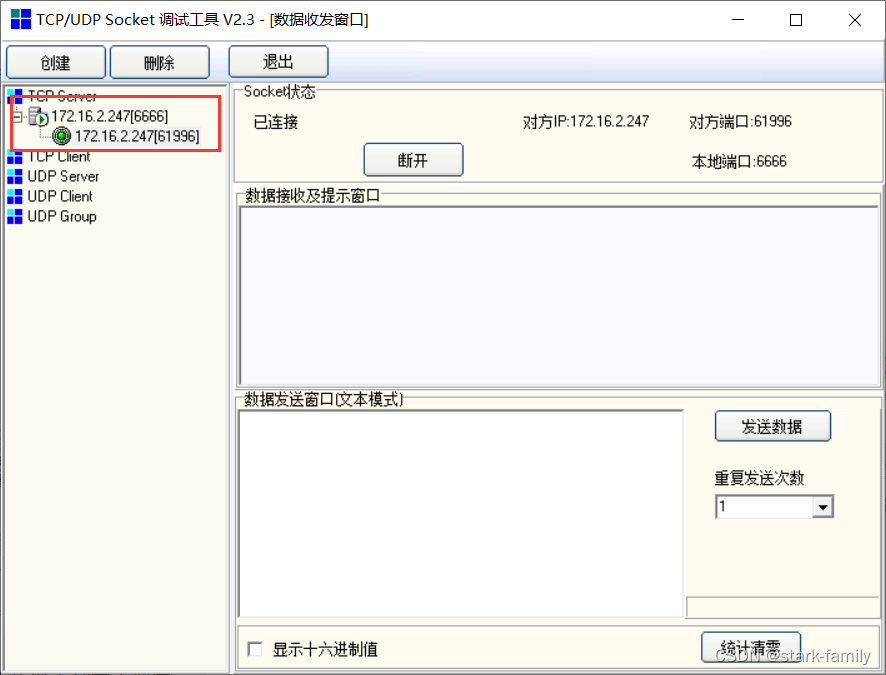

返回CONNECT OK，及为连接成功，同时SocketTool中也能看到客户端连接成功。
如果此处无法连接，WiFi是否断开连接，以及电脑防火墙是否关闭！
⑥打开透传模式
输入并发送指令：

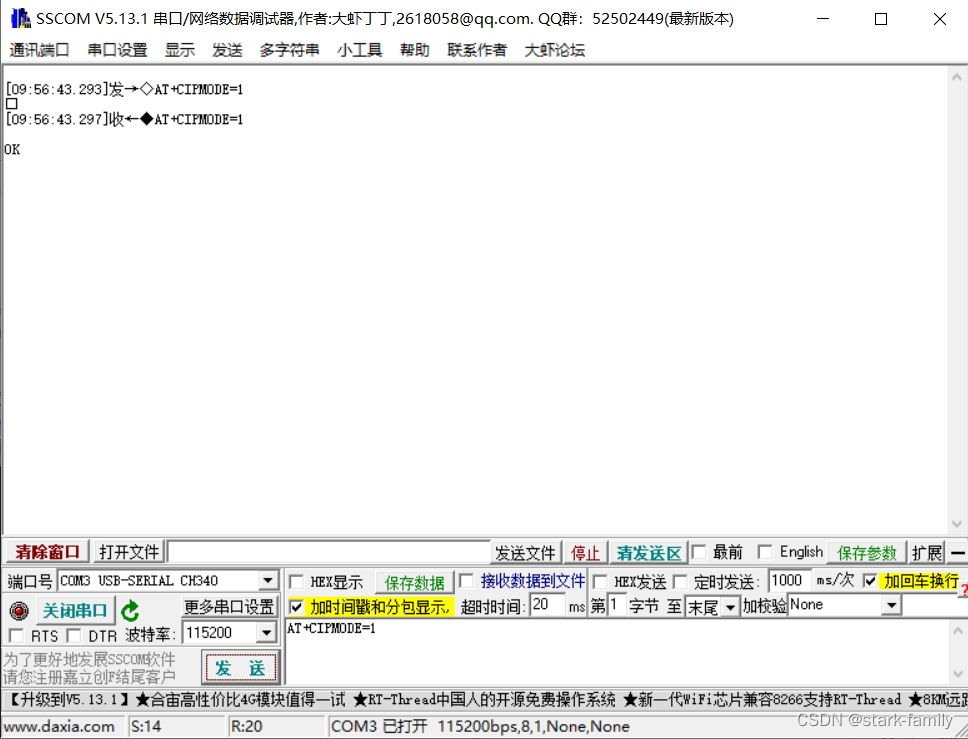

AT+CIPMODE=1
串口调试助手返回“OK”即代表打开成功。
输入并发送指令：
AT+CIPSEND
(AT+CIPSEND=14(等于符号后的数字代表发送数据的长度，此处我们暂不设置数字长度))
返回数据中包含“OK”即代表打开成功。

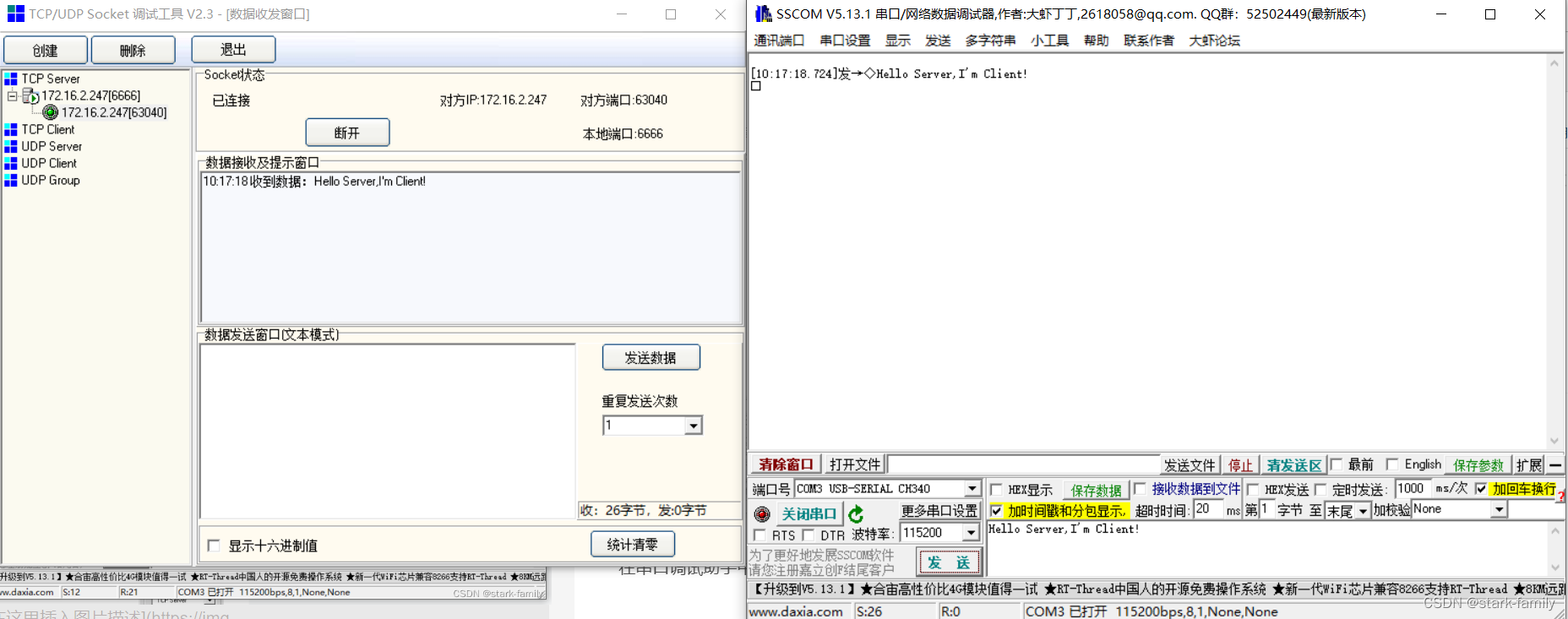

⑦发送数据
在串口调试助手中，发送字符串即可。
若想要退出透传模式，在串口调试助手中发送+++（取消勾选发送时添加回车换行）即可退出透传模式。
