概述
本实验开发板基于:GD32F103

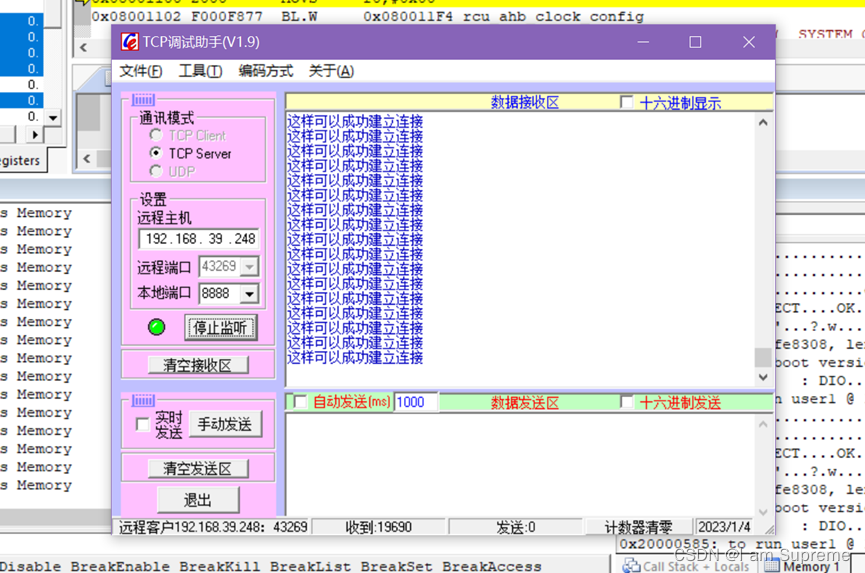

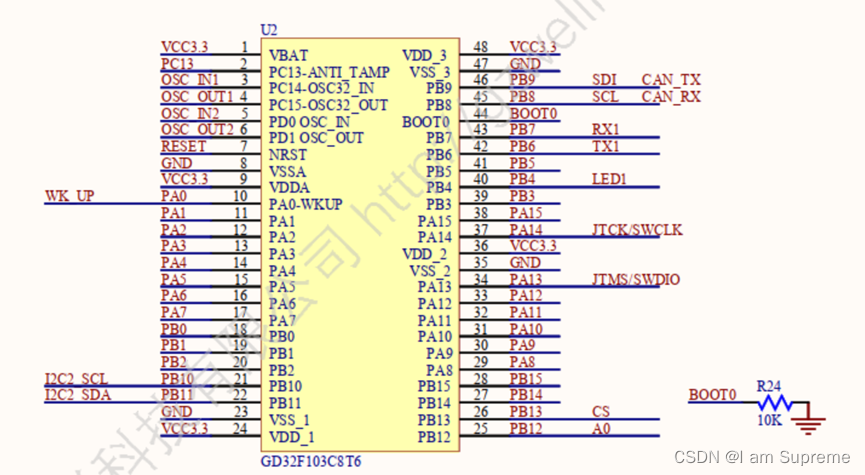

我们首先需要看一下原理图
根据原理图可以看到,ESP8266是通过PA2 PA3这个串口进行通讯,PA13是控制它的复位,

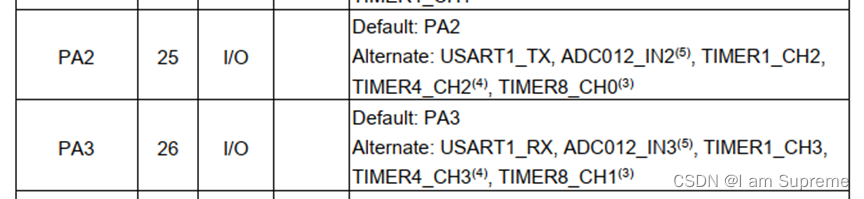

从芯片手册中可以看到PA2PA3是串口1,PA2是串口1的发送,PA3是串口1的接收。
一、ESP8266简介

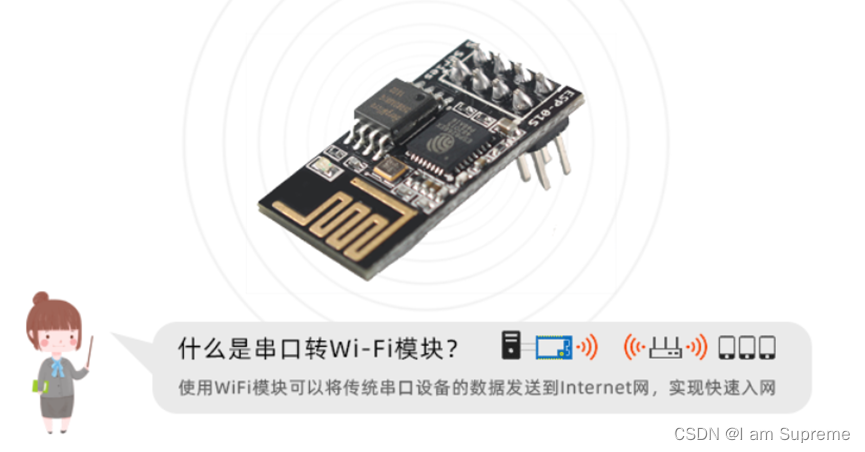

本项目使用ESP8266型号为ESP-01S 自带排针WIFI模块
功能特点:基于ESP8266芯片开发,模组继承了透传功能,即买即用,支持串口AT指令,用户通过串口实现网络访问,可广泛应用于智能穿戴,智能家居,家庭安防,遥控器,汽车电子,智慧照明,工业物联网等领域等。

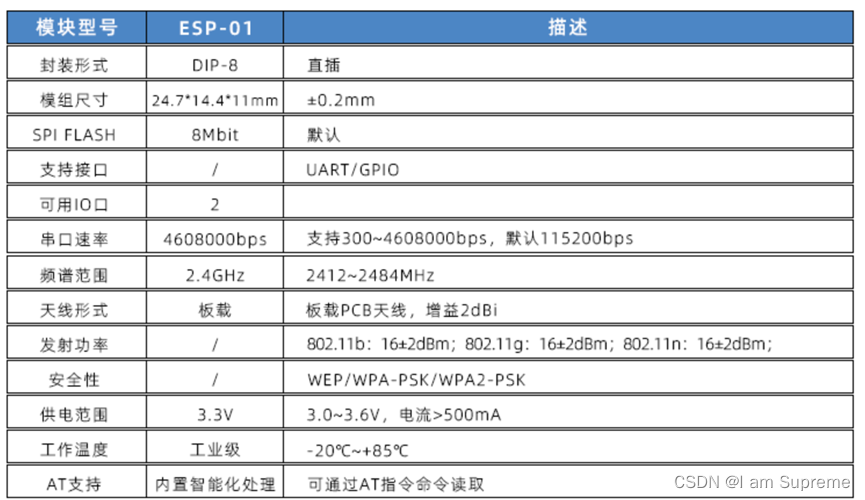

二、产品参数
模块支持4Mbps高速连传,在WiFi打印机,WiFi串口摄像头,WiFi高速数据采集等大数据量传输应用中,速度更快。

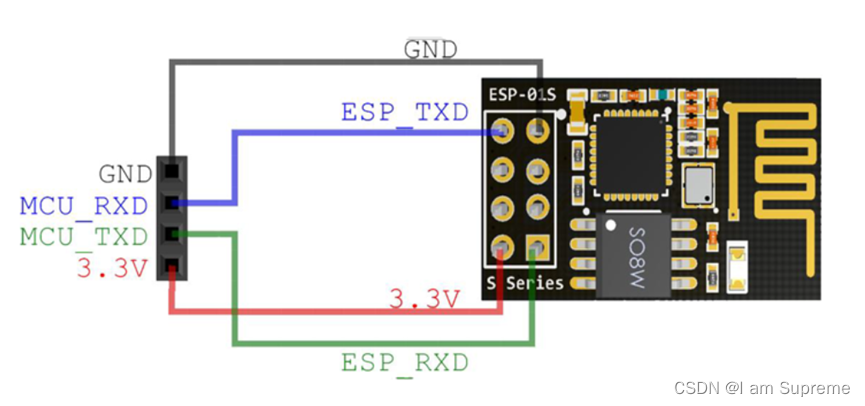

三、电路图
四、ESP8266开发方式
ESPb266系列一般有三种开发方式:AT指令开发和LUA语言编程以及Arduino 开发。
AT指令开发:厂家出厂时已经预先在ESP8266芯片烧好固件,封装好wifi的协议栈,内部已经实现透传,而用户只需要使用一个USB转TTL的模块或者单片机的串口就能实现与wifi模块的通信,发送AT指令来对WIFI模块进行控制。(和蓝牙透传模块类似)
LUA语言编程:这是一种单独8266编程的方式,可以不依靠单片机和串口调试软件,直接把程序编写到ESP8266内部。
Arduino 开发:这个接触过Arduino的都会比较熟悉。可以直接在Arduinoide的环境下使用Arduino的开发方式进行开发。
五、常用AT指令
AT指令不区分大小写,以回车、转行结尾。
指令名 | 响应 | 含义 |
AT | OK | 测试指令 |
AT+CWMODE=<mode> | OK | 设置应用模式(需重启生效) |
AT+CWMODE? | +CWMODE:<mode> | 获得当前应用模式 |
AT+CWLAP | +CWLAP:<ecn>,<ssid>,<rssi> | 返回当前的AP列表 |
AT+CWLAP=<ssid>,<pwd> | OK | 加入某一AP |
AT+CWJAP? | +CWJAP=<ssid>, | 返回当前加入的AP |
AT+CIPSTART=<type>,<addr>,port | OK | 建立TCP/UDP连接 |
AT+CIPMUX=<mode> | OK | 是否启用多连接 |
AT+CIPSEND=<param> | OK | 发送数据 |
AT+CIPMODE=<mode> | OK | 是否进入透传模式 |
AT+CWMODE=1:STA模式
AT+CWMODE=2:AP模式
AT+CWMODE=3:STA+AP模式
AT+RST:复位
AT+CIPMUX=1:多连接
AT+CIPSERVER=1:建立服务器
AT+CIFSR:查询模块IP端口
AT+CIPSERVER=1,60000:建立服务器的同时设置端口号
AT+CIPMUX=0:单连接
AT+CIPSEND=0,1:向连接序号为0的连接发1个字节
AT+CIPSTATUS:检测连接状态
AT+MQTTUSERCFG:配置用户属性
六、应用模式
ESP8266支撑单AP模式,单STA模式和混合模式(可以在两种模式切换的状态)
AP模式下,ESP8266 模块作为热点,手机或电脑直接与模块连接,实现局域网无线控制。该模式对应TCP传输协议中的服务端(TCP Server)。
STA模式下,WiFi模块为连接到无线网络的终端(站点),可以连接到AP,一般无线网卡工作在STA模式下,该模式对应TCP传输协议中的客户端(TCP Client)
简单来说:AP模式可以将ESP8266作为热点,让其他的设备连接上它;STA模式可以连接上当前环境下的WIFI热点。
七、几个相关概念
透传(透明传输):就是指不需要关心WiFi协议是如何传输的,所需要做的是A通过串口发数据,B通过串口收数据,整个过程中A串口和B串口就好像是用导线连接起来了一样。使用者不用关心内部具体实现,模块对于使用者是“透明的”、“似乎不存在的”(因为可无视中间的实现原理)。
如果不开启透传模式,在每次发送数据前都必须先发送指令AT+CIPSEND=<param>。若开启了透传模式,就不需要再每次发数据之前都发指令了,只需要发送一次AT+CIPSEND,之后发送的内容都会当成是数据。如果再次发送命令,需要退出透传模式(发送“+++”退出),否则就会把命令当成是数据发送过去。
八、工作流程
ESP8266一般用于连接当前环境的热点,与服务器建立TCP连接,传输数据,大致流程如下:
AT+CWMODE=1:设置工作模式(STA模式)
RT+RST:模块重启(生效工作模式)
AT+CWJAP=”111”,”111111”:连接当前环境的WIFI热点(热点名,密码)
AT+CIPMUX=0:设置单路连接模式
AT+CIPSTART=”TCP”:”xxx.xxx.xxx.xxx”,”xxxx”:建立TCP连接服务器IP与服务器端口号
AT+CIPMODE:透传模式下
AT+CIPSEND:传输数据
+++:退出透传模式
九、主要代码如下:
ESP8266的初始化和TCP功能函数:
ESP8266.h
void ESP8266_Init(void);
void ESP8266_AT_Test(void);
bool ESP8266_Send_AT_Cmd(char *cmd,char *ack1,char *ack2,u32 time);
void ESP8266_Rst(void);
bool ESP8266_Net_Mode_Choose(ENUM_Net_ModeTypeDef enumMode);
bool ESP8266_JoinAP( char * pSSID, char * pPassWord );
bool ESP8266_Enable_MultipleId ( FunctionalState enumEnUnvarnishTx );
bool ESP8266_Link_Server(ENUM_NetPro_TypeDef enumE, char * ip, char * ComNum, ENUM_ID_NO_TypeDef id);
bool ESP8266_SendString(FunctionalState enumEnUnvarnishTx, char * pStr, u32 ulStrLength, ENUM_ID_NO_TypeDef ucId );
bool ESP8266_UnvarnishSend ( void );
void ESP8266_ExitUnvarnishSend ( void );
u8 ESP8266_Get_LinkStatus ( void );
void USART_printf( uint32_t USARTx, char * Data, ... );
ESP8266.c
#include "esp8266.h"
#include "gd32f10x.h"
#include "systick.h"
#include <stdarg.h>
#include "string.h"
extern uint8_t UartRxbuf[512];
extern uint16_t UartRxLen;
extern uint8_t UartRecv_Clear(void);
struct STRUCT_USART_Fram ESP8266_Fram_Record_Struct = { 0 }; //定义了一个数据帧结构体
void ESP8266_Init(void)
{
ESP8266_RST_Pin_Periph_Clock();//PC时钟
gpio_init(ESP8266_RST_Pin_Port, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, ESP8266_RST_Pin);//复位配置成输出
ESP8266_Rst();//PC13复位管脚配置 复位操作:低-延迟-高
}
//对ESP8266模块发送AT指令 AT指令网上资料很多的
// cmd 待发送的指令
// ack1,ack2;期待的响应,为NULL表不需响应,两者为或逻辑关系
// time 等待响应时间
//返回1发送成功, 0失败
bool ESP8266_Send_AT_Cmd(char *cmd,char *ack1,char *ack2,u32 time)
{
UartRecv_Clear(); //重新接收新的数据包
ESP8266_USART("%srn", cmd);
if(ack1==0&&ack2==0) //不需要接收数据
{
return true;
}
delay_1ms(time); //延时
delay_1ms(1000);
if(Uart_RecvFlag()==1)
{
UartRxbuf[UartRxLen]='
