概述

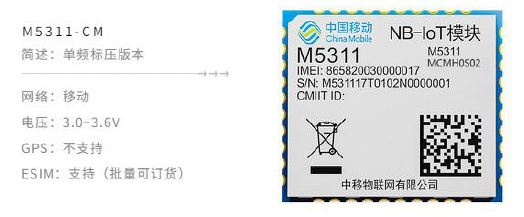

型号介绍

协议区分

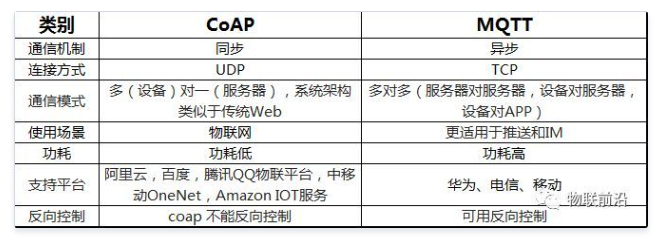

1. CoAP与MQTT区别

1. LWM2M与CoAP区分

与ONENET连接

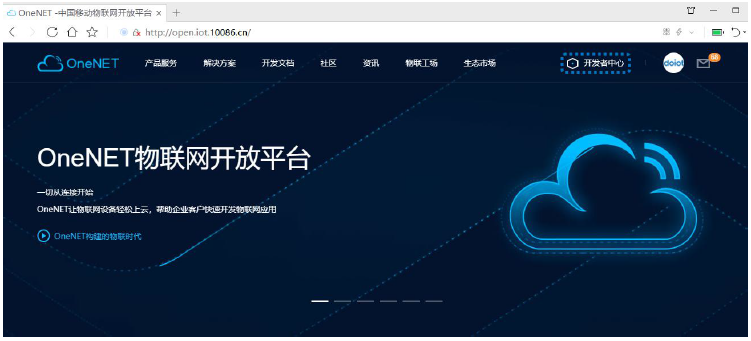

1）打开OneNET 网站：open.iot.10086.cn

2）登录平台，账号需要用户自己注册，我们测试账号为公司的企业账号，个人账号并未测试，登录入口如下：

3）登录账号后，进入“开发者中心”，如下图：

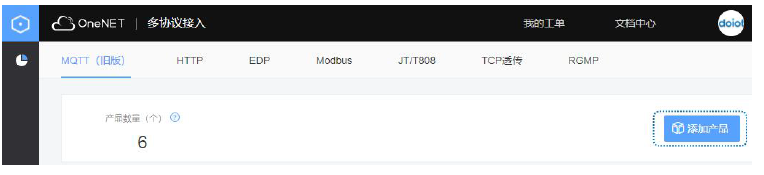

4）进入“多协议接入”

5）添加产品

6）填写参数

7）点击添加的“M5311_MQTT”，进入界面如下，选择“设备列表”

8）在正式设备里面选择“添加设备”

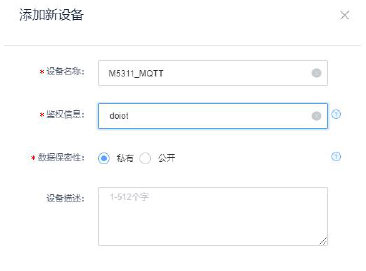

9)添加设备的参数，设备名称和鉴权信息可以自己命名，测试时我们使用M5311_MQTT和LSD 作为名字和鉴权信息，如下图：

10) 新建好设备后，如下图所示，是离线状态

在数据流里面可以查看模组上传到OneNET 的数据，更多操作里面有下发命令，可以通过平台下发数据给模组。

11) 至此OneNET 配置已经完成，下一步开始发送AT 指令，上线OneNET 平台，进行数据收发测试。

与ONENET平台数据收发（基于MQTT协议）

1)开机后，模组会主动推送数据：

*ATREADY: 1

+CFUN: 1

+CPIN: READY

2)模组注册上网络后，会主动的推送IP（模块注册网络需要一些时间）：

+IP: 10.171.109.94

3)发送查询信息，包括AT 命令、ATI（软件版本号）：

ATI

CMCC

M5311

M5311-MLVH1S02

4)打开LED 指示灯功能和关闭休眠功能(可选)：

AT+CMSYSCTRL=0,2

AT+SM=LOCK //关闭睡眠模式

5)查询IMEI、卡状态、IMSI、ICCID、网络注册状态和信号强度：

AT+CGSN=1 //查询IMEI/设备

+CGSN: 869975030649621

AT+CPIN? //是否插卡

+CPIN: READY

AT+CIMI //请求国际移动台设备标识/用户

460042094606376

AT+ICCID //读取ICCID标识/卡

+ICCID: 89860400011893516476

AT+CEREG? //网络注册状态

+CEREG: 0,1

AT+CSQ

+CSQ: 17,6

6)MQTT client 参数配置，连接OneNET 服务器：

AT+MQTTCFG="183.230.40.39",6002,"579894300",1800,"309663","LSD",1

该命令配置MQTT 连接参数，onenet 服务器的ip 地址：183.230.40.39，端口号：6002，设备ID：579894300， keepalive 时间：1800，产品ID：309663，鉴权码：LSD //同时删除session

7)发送连接建立请求：

AT+MQTTOPEN=1,1,0,0,0,"",""

8)向OneNET 数据流推送消息

AT+MQTTPUB="$dp",1,0,0,26,"0300177B22646F696F74223A227777772E6D6F7A752E636F227D"//格式的内容为 {“数据流名称”:”字符串”}

如果成功发送数据，会返回提示信息：

+MQTTPUBACK: 1,0

参考档案：M5310-A官方文档 <M531X MQTT 使用指导_v1.3>

http://www.luyixian.cn/news_show_240809.aspx

AT+MQTTPUB=$dp,0,1,0,28,
0300197b2261223a392c2262223a392c2263223a392c2264223a397d

上传数据

28为发送数据长度，
数据中：03指明数据为json格式，
0019为json字符串内容长度，
其后为json字串的hex格式

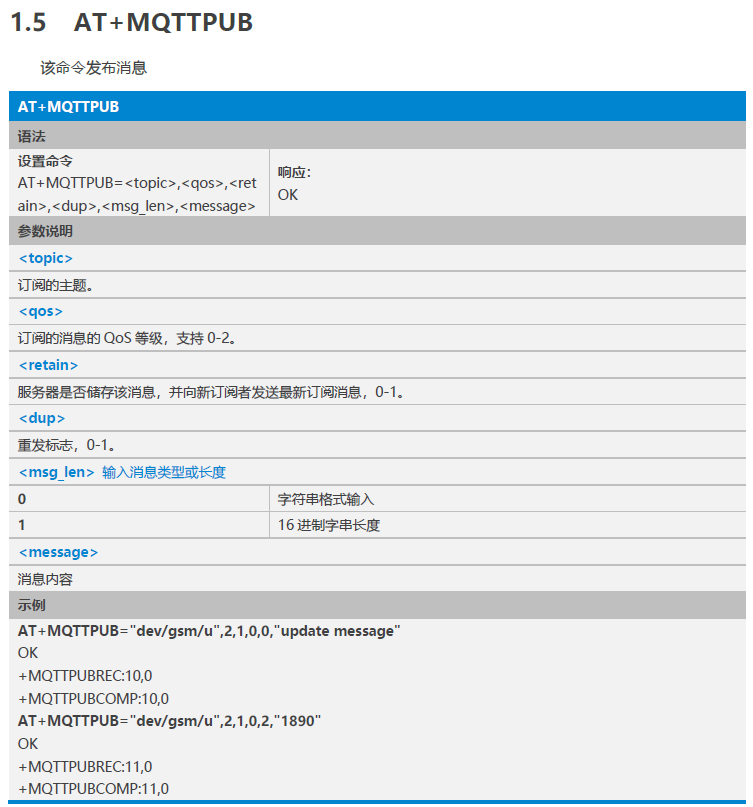

2.7 上报数据到平台

AT+MQTTPUB=$dp,<qos>,<retain>,<dup>,<message_len>,<message>

当AT+MQTTPUB指令用作上报消息到平台并显示功能时，需使用特定的主题“$dp”.

参数将分为参数将分为3个部分：

<数据类型><字符长度><消息内容>

<数据类型> 03 -字符串

<字符长度> 4位 16进制计数，表示<消息内容>字符长度

<消息内容> 必须为16进制, 字符串内容格式为 {“数据流名称”:”字符串”}，通过字符串16进制工具转为16进制后合入AT指令 （建议字符长度不超过128）。

在线字符串转16进制: …

在线字符串长度计算: …

如: 要往数据点 countd 传递数据 1800

消息内容为: {"countd":1800}
转换为16进制为: 7b22636f756e7464223a313830307d
消息内容长度为: 15 转为4位16进制为: 000F (字符串的长度, 即16进制长度除以2)

则为

03000F7b22636f756e7464223a313830307d

<message_len>为 message 的长度(16进制长度除以2)

所以此条命令为:

AT+MQTTPUB=$dp,1,0,0,18,03000F7b22636f756e7464223a313830307d

注：上传到云平台是必须主题是"$dp"。

9）OneNET 服务器在设备列表-下发命令里面，可以直接向模组下发数据

10)关闭连接、释放资源、模组关机：

AT+MQTTDISC //关闭MQTT连接

+MQTTDISC: OK

AT+MQTTDEL //释放MQTT资源

AT+CPOF //模组关机

POWER OFF

5主题的订阅与发送

订阅的方法：
