概述

本文主要分享开源物联网平台ThingsBoard的项目结构。

希望通过本文能让朋友们对thingsboard的整体项目有个简单的了解。

在拉取thingsboard项目后，我们会发现拆分了很多Maven项目。是不是内心一紧，产生了恐惧感?不要方，我们就是继续怼。

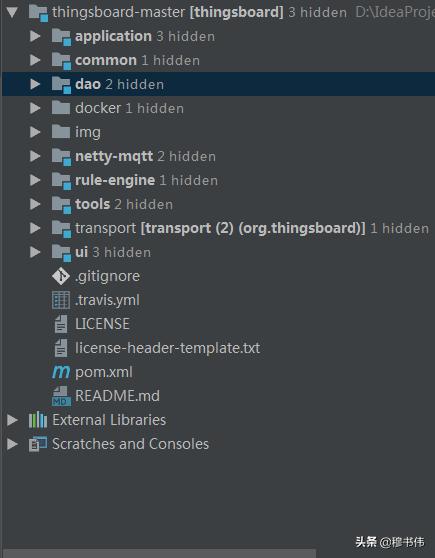

项目结构

代码统计

这里先分享一个小技巧。笔者在开始源码学习时，会首先了解项目的代码量。

第一种方式，使用IDEA Statistic 插件，统计整体代码量。

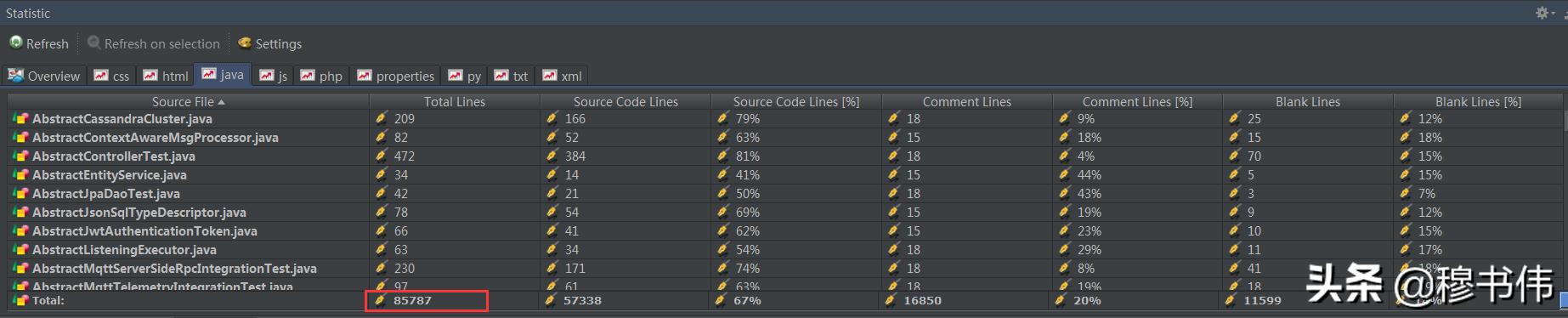

代码统计

我们可以粗略的看到，总的代码量在85787行。这其中还包括单元测试，示例等等代码。所以，不慌。

第二种方式，是用Shell脚本命令逐个Maven模块统计。

一般情况下，笔者使用find . -name "*.java"|xargs cat|grep -v -e ^$ -e ^s*//.*$|wc -l 。这个命令只过滤了部分注释，所以相对IDEA Statistic会偏多。

当然，考虑到准确性，朋友需要手动到 cd到每个Maven项目的 src/main/java 目录下，以达到排除单元测试的代码量。

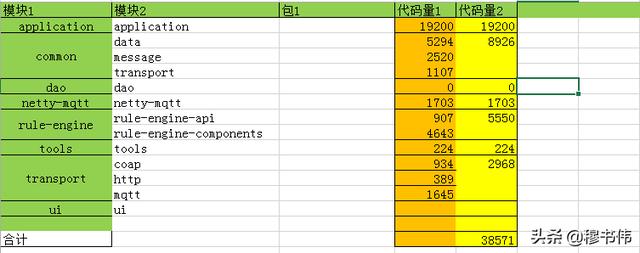

代码量

架构设计

ThingsBoard旨在将工作负载分布在多个节点上，而不会出现单点故障。每个ThingsBoard节点都是相同的，可以处理来自设备和服务器端应用程序的请求。

高级概述

高级概述

设备连接

ThingsBoard支持用于设备连接的MQTT，CoAP 和 HTTP 协议。可以插入不同协议的支持和定制现有实现。

规则引擎

ThingsBoard Rule Engine允许处理来自设备的消息并触发称为插件的可配置处理模块。

核心服务

ThingsBoard包含一组允许管理以下实体的核心服务:

• 设备及其凭据
• 规则链和规则节点
• 租户和客户
• 小部件和仪表盘
• 警报和事件

规则能够调用此API的某个子集。例如，规则可以为某些设备创建警报。

服务器端API网关

每个ThingsBoard服务器都为注册用户提供REST API。System Telemetry服务允许使用websocket和REST API管理属性并获取时间序列数据。系统RPC服务提供REST API以自定义命令推送到设备。在此处了解有关ThingsBoard REST API的更多信息

Actor模型

只要服务端API调用，Actor模型就可以从设备高性能并发处理消息。ThingsBoard使用Akka作为具有以下actor层次结构的actor系统实现。

Actor

下面列出了每个actor功能的简要说明:

• App Actor - 负责管理租户演员。此actor的示例始终存在于内存中。
• 租户演员 - 负责管理租户设备和规则链演员。此actor的实例始终存在于内存中。
• Device Actor - 维护设备的状态:活动回话，订阅，挂起的RPC命令等。出于性能原因，将当前设备属性缓存在内存中。处理来自设备的第一条消息时，将创建一个actor。当设备在一段时间内没有消息时，actor停止。
• 规则链Actor - 处理传入的消息，将它们保存到队列中并将它们分派给规则节点actor。此actor的实例始终存在于内存中。
• 规则节点Actor - 处理传入消息，并将结果报告给规则链actor。此actor的实例始终存在于内存中。
• 设备会话管理器Actor - 负责管理设备会话actor。在具有相应会话ID的第一条消息上创建会话actor。关闭相应会话时关闭会话actor。
• Session Actor - 表示设备和ThingsBoard服务器之间的通信会话。会话可以是同步的(HTTP,COAP)和异步的(MQTT,带有Observe选项的CoAP)。
• RPC会话管理器Actor - 负责管理集群RPC会话actor。新服务器启动时创建会话actor。服务器关闭时关闭会话actor。
• RPC Session Actor - 表示集群模式下2个ThingsBoard服务器之间的通信会话。使用基于gPRC的HTTP/2进行通信。

集群模式

服务发现

ThingsBoard使用Zookeeper进行服务发现。所有ThingsBoard节点都是相同的，并在Zookeeper中注册为短暂的。Apache Curator路径缓存接受用于跟踪所有可用的兄弟节点。

一致的哈希

ThingsBoard采用一致的散列来确保可扩展性和可用性。可以基于设备ID的散列将在特定节点上接收的来自设备A的消息转发到另一节点。虽然这会引入某些网络开销，但它允许使用确定的服务器上的相应设备actor处理来自特定设备的所有消息，这带来了以下优点：

• 提高缓存命中率。设备属性和其他设备相关数据由特定服务器上的设备actor获取。
• 避免竞争条件。特定设备的所有消息都在确定的服务器上处理。
• 允许根据设备ID定位服务器端api调用。

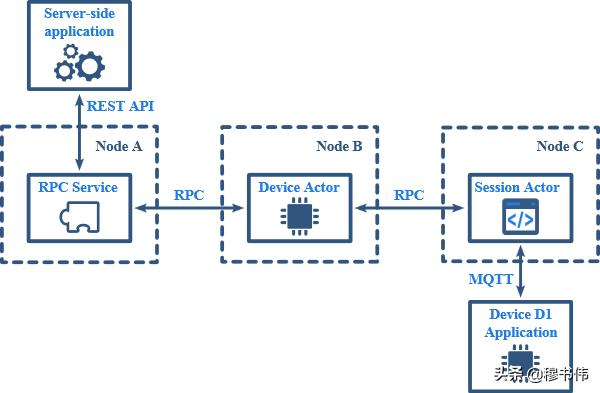

下图演示了ThingsBoard如何处理对Device D1的RPC请求。在这种情况下，请求到达服务器A，但D1使用MQTT连接到服务器C.在最坏的情况下，D1 Device Actor将位于另一个显然与A或C不匹配的服务器B上。

微服务

安全

传输加密

作为系统管理员，您可以将ThingsBoard配置为使用HTTP和s和MQTT传输的安全套接字层。目前尚不支持DTLS for CoAP。

设备认证

ThingsBoard旨在支持多种类型的设备凭据。当前版本为所有协议提供基于令牌的凭证的 支持，并支持基于X.509证书的MQTT协议凭证。有关更多详细信息，请参阅MQTT over SSL指南。

第三方工具

ThingsBoard使用以下主要第三方项目：

• Akka - 用于Actor系统实施
• Zookeeper - 用于服务协调
• gRPC - 用于高性能RPC
• Cassandra - 作为可扩展且可靠的数据库

项目依赖图

ThingsBoard的Maven项目之间主要依赖如下图:

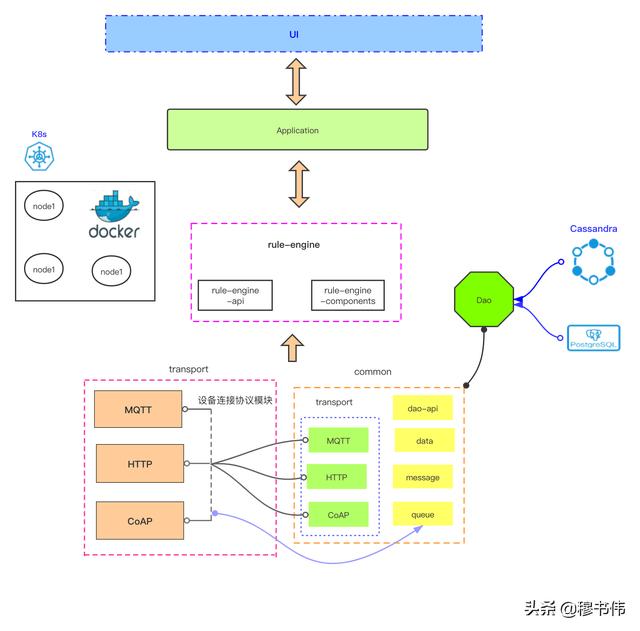

Thingsboard项目依赖图
