写在前面：帧说的是数据链路层面的事情，时隙是时分系统中物理信道层面的事情

RB：频率上连续的12个子载波，时域上的一个slot（时隙），称为一个RB。
RE：频率上一个子载波和时域上symbol称为一个RE

slot和symbol什么关系？
Normal CP(Cyclic Prefix)情况下，每个子载波一个slot有7个symbol；Extend CP情况下，每个子载波一个slot有6个symbol

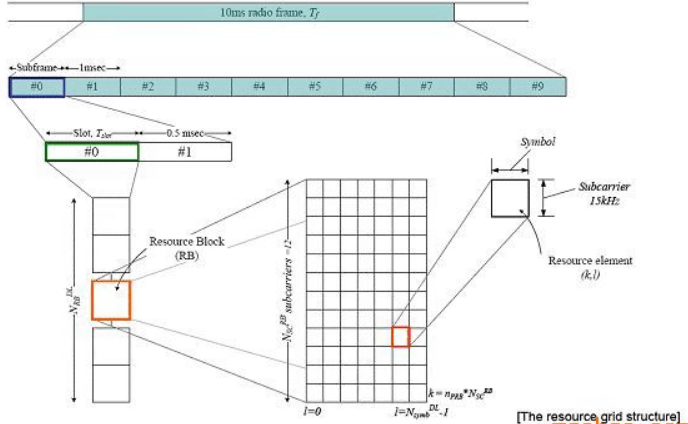

比如NBIOT网络中，一个无线帧（10ms）共有10个子帧，一个子帧（1ms）有两个时隙（slot），每个时隙有7个符号（symbol）

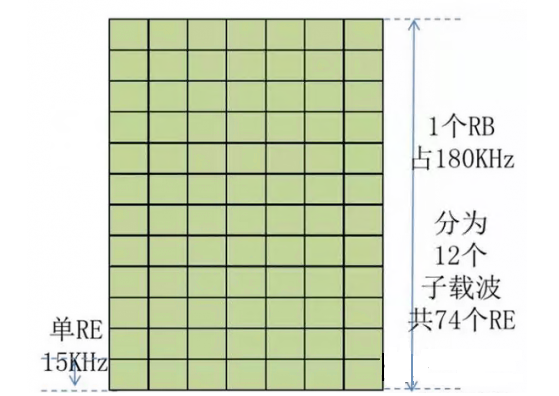

如下图所示，纵轴代表频率轴，以子载波表示，每个子载波为15K，每个RB有12个子载波，所以一个RB的总带宽是180K。

为什么NBIOT的传输速率低呢？

根据香农公式：C=W log2(1+S/N)

• C：传输速率（信道容量）
• W：信道带宽（赫兹）
• S：信道内所传信号的平均功率（瓦）
• N：信道内部的高斯噪声功率（瓦）

得：传输速率C和信道带宽W成正比。
而我们使用的4G也就是我们比较熟悉的LTE。TD-LTE制式，20M带宽，理论速率是下行100Mbps、上行50Mbps。FDD-LTE制式，2*20M带宽，理论速率是下行150Mbps，上行40Mbps。
就拿TD-LTE制式为例，20*1024Khz/180Khz > 113，比NBiot的113倍还要多。差距仙儿易见。

NBIOT并发接入量：

以NPRACH（窄带物理随机接入信道）资源为例，已知每个子载波的带宽为15KHz，NBIOT当下单RB（180KHz）下，共有12个子载波；理论上允许同一时刻发起NPRACH的用户数就是12个；但是不能并行接入却不影响通信，每个周期内（640ms）基站响应12个接入请求，对于多出的，会重复请求接入，但是时效性会很差。

----------努力学习、乐于分享、欢迎讨论----------
