概述

数字芯片实验室

○

Low Power

低功耗是当今大多数芯片的关键要求。芯片的功耗越大，设备就会越热，运行速度越慢。并且在高温下，芯片的可靠性会降低。

本文讨论如何在RTL级对功耗进行优化。

在RTL编码期间可以有哪些方法降低功耗？

在芯片逻辑转换期间，CMOS电路中的任何开关活动都会产生瞬时电流，因此增加了功耗。

设计中最常见的存储元件是同步触发器，它的输出会在输入数据和时钟改变时改变。因此，如果输入数据和时钟只有在需要时才存在或者触发就可以减少

电路信号开关活动，降低功耗。 以下总结了一些降低功耗的机制：

1、减少输入数据的切换。

2、减少触发器的时钟切换。

3、减小芯片面积，因为可以减少门/触发器的开关切换。

以下深入讨论在RTL级降低功耗的实现问题：

如何减少触发器的输入数据切换来降低功耗？

对于相对于时钟很少更新的触发器来说，应该仅在合适的时候更新触发器，避免触发器输出没有必要的更新。

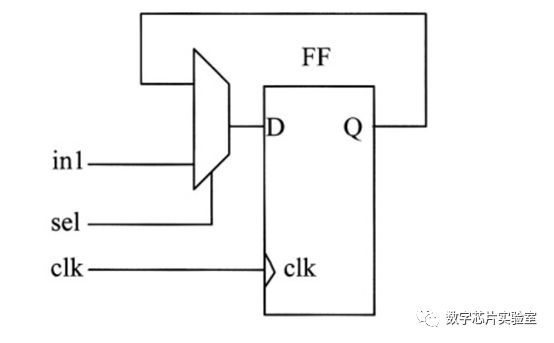

这可以通过使能触发器实现，如下图所示：

实现使能触发器的Verilog RTL的示例如下：

module enable_ff(  clk ,  sel ,  reset_n ,  in1 ,  out1 );  input clk ,reset_n,sel ,in1 ;  outpu out1 ;   reg out1 ;  always@(posedge clk or negedge reset_n) begin         if(!reset_n)begin         out1<= 1’b0 ;  end  else if(sel) begin         out1<= in1 ;  end  else out1 <= out1 ;  end endmodule

通过遵循上述的编码风格来降低功耗是不够的，因为它有一个缺点：

尽管使用使能触发器可以减少数据切换，但是它引入了额外的逻辑到触发器的D输入，可能会增加关键路径的延迟。

另一个副作用是，会增加芯片的面积。

时钟门控如何减少功耗

时钟门控是节省功耗最常用的机制。这种技术通过以下方式减少触发器输出的切换：

1、无需在寄存器中重新加载相同的值

2、降低时钟网络功耗。

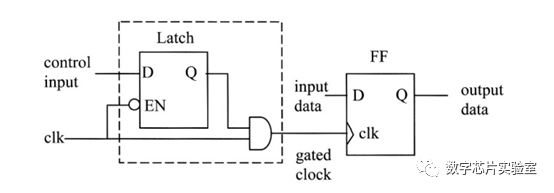

时钟门控最常用的方法是使用锁存器和一个门，如下图：

当clk处于低电平时，锁存器被使能。如果输入控制信号为高，则Q在时钟低电平时为高电平，并保持不变直到下一个clk的低电平。

电路中的锁存器输出很容易满足触发器的建立时间要求。当输入控制信号为低电平时，会阻止了clk的传播。这使得门控时钟网络没有任何转换活动。

一个简单的Verilog代码可以描述上述逻辑,如下：

module gated_ff(in1 , cntrl_in , clk ,reset_n , out1 ) ;    input cntrl_in , in1 ,reset_n;    output out1 ;    wire gated_clk ;    reg d_latch , out1 ;    always@(cntrl_in , clk ) begin        if(!clk) d_latch <= cntrl_in;    end    assign gated_clk = d_latch & clk ;    always@(posedge clk or negedge reset_n) begin        if(reset_n) begin          out1 <= 1’b0 ;    end    else begin           out1 <= in1 ;    end    endendmodule

在大型设计中门控时钟都是通过综合工具完成的，无需手动实现。

此外，门控元件AND门可以根据使能的逻辑电平和触发器边沿触发类型改变。

锁存器时钟门控有哪些副作用，如何去修复？

虽然使用锁存器时钟门控是一种很好的降低功耗方法，但是它引入了可测试性问题。因为使用锁存器门控时钟时，时钟信号现在仅受输入控制信号的控制。在测试时，如果此信号为低，则时钟信号无法传播。

要解决上述问题，需要添加其他逻辑增强可测试性。一种方法时钟是在锁存器的输入端引入一个控制逻辑，使锁存器在扫描测试期间处于“使能”状态。如下图所示：

一个简单的Verilog代码可以描述上述逻辑,如下：

module gated_ff (in1 , scan_en ,clk , reset_n , cntrl_in , out1) ;   input scan_en , in1 ,clk ,reset_n , cntrl_in ;  output out1 ;  wire  gated_clk ,latch_en ;  reg d_latch , out1 ;  assign latch_en = scan_en | clk ;  always@(cntrl_in , latch_en ) begin         if(latch_en)d_latch <= cntrl_in ;  end  assign gated_clk = d_latch & clk ;  always@(posedge gated_clk or negedge reset_n) begin         if(!reset_n)out1 <= 1’b0 ;         else out1<= in1 ;  endendmodule

在大型设计中,上述逻辑可以通过综合工具完成的，无需手动实现。

在RTL设计阶段还有其他的低功耗设计技术么？

1、高频信号通过尽可能少的逻辑。一些必要的逻辑在高频下运行，其余逻辑可以相对较低的频率下运行。

2、仅使用必要数量的触发器来存储数据值，即如果仅使用32位寄存器的4位，则不需要剩下的28位寄存器。通常，未使用的触发器会综合工具优化掉

3、使用芯片片选信号。来自CPU的地址不断变化，不会一直指向所有的模块。在这种情况下，最好在各个模块根据地址译码生成一个片选信号，以减少不必要的信号切换。

4、状态机选择格雷码而不是二进制编码：由于格雷码转换只有一位发生变化，因此触发器切换以及它所驱动的逻辑的切换都会减少。但是，格雷码比二进制编码需要更多的触发器。

5、使用多路复用器而不是片上三态总线，因为三态总线可能会发生总线竞争，此时会导致内部总线短路。多路复用器的选择避免了总线竞争，但会增加逻辑门的数量。三态总线还需要内部上拉电阻和更高的电流驱动。

除RTL级外，有哪些系统级技术，影响芯片的功耗？

1、降低工作电压：功耗和电压的平方成正比，在较低的电压下工作是一种降低功耗的方法。许多工艺厂商都有专为低功耗而设计的库。

2、降低工作频率：功耗和频率成正比。设计可以考虑在较低的频率下工作，然后增加总线宽度，以维持数据速率要求。例如， 100MHz的32位总线的数据传输与50MHz的64位总线相同。

3、降低走线的电容。

在后端分析阶段，可以采用哪些降低功耗的技术？
