概述
馈电设计

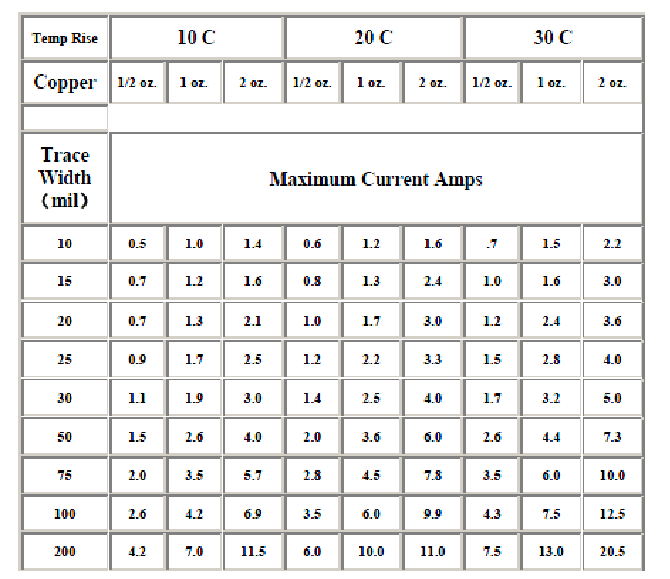

射频功放的馈电设计非常重要，关系到功放电路能否稳定工作，能否正常实现相应的功能。功放馈电电路又称为功放偏置电路，主要功能是防止交流信号泄露。对此有一种设计方法比较有效且实用，即λ / 4 微带馈电设计。该电路结构简易，由一段λ / 4 微带和接地电容构成。其中电容的作用是滤除低频交流信号和一些谐波分量。当然 λ / 4 微带的长度、特性阻抗值以及宽度和接地电容值都需要在 ADS 中仿真来确定。仿真确定参数之前先要注意一点，即λ / 4 微带的宽度能承受多大的电流，如果线宽太小会导致烧毁，太宽了也不行，会对漏级效率有很大影响且损耗会很大，因为下图所示为美国军用线宽对应的电流图：
我们可以根据这个图来决定自己偏置的线宽。一般安全起见，我们选择比我们所取的漏级电流两倍大的线宽，例如461mA的电流，我们可以选择1mm的线宽。
