Express Pi 开发实例-I2C控制MCP3421进行ADC采集

MCP3421 为单通道低噪声、高精度、差分输入A/D转换器，分辨率高达18 位，提供微型SOT-23-6 封装。片上精密2.048V 参考电压使得差分输入电压范围为±2.048V （电压 = 4.096V）。该器件使用2 线I2C兼容串行接口，并采用2.7V 至5.5V 单电源供电。用户通过2 线I2C 串行接口对控制配置位进行设定，该器件提供两种转换模式：a) 连续转换模式； b) 单次转换模式。在单次转换模式下，器件在完成一次转换后自动进入低电流待机模式，这样可显著降低空闲期间的电流消耗。(MCP3421中文数据手册)

下面我们通过Express Pi扩展口I2C对ADC芯片MCP3421进行AD采集。

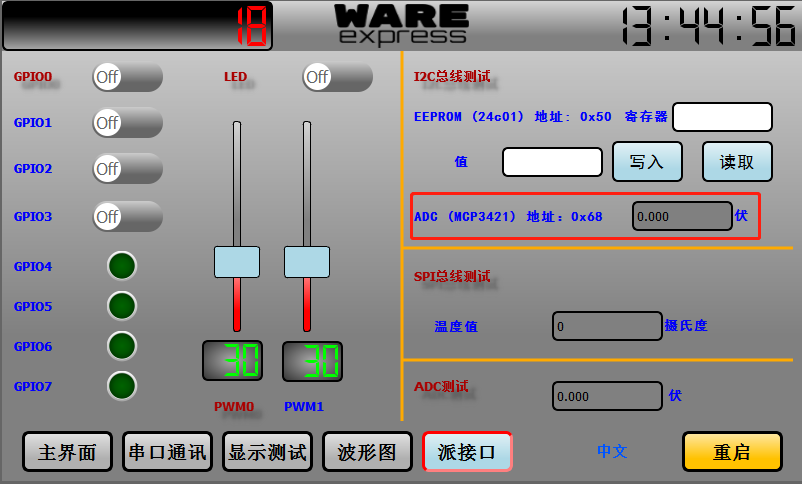

1、Studio中设计的界面

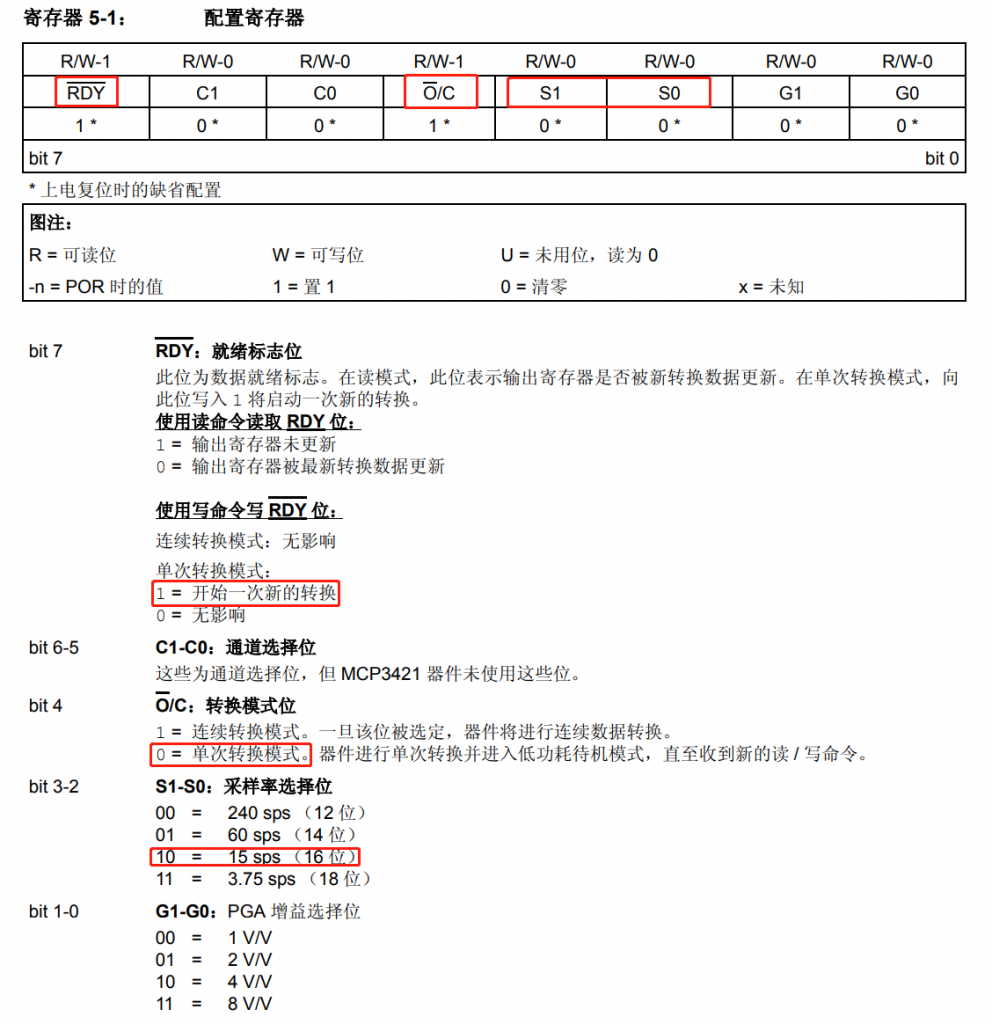

2、根据MCP3421数据手册，我们准备配置为单次16位的数据采集模式，配置字节值为 0x88 (1000 1000)

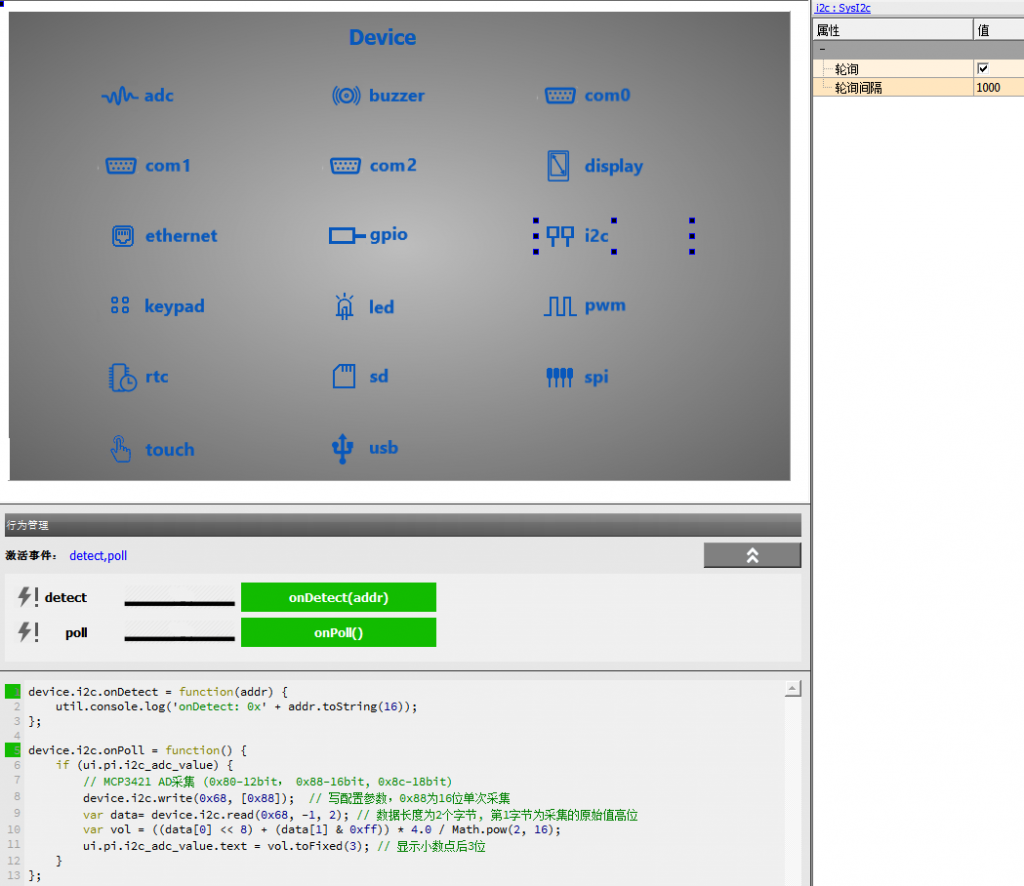

3、系统控件device.i2c提供了轮询事件，我们使能轮询来进行读写I2C。MCP3421芯片的总线选择地址是出厂值 0xD0 (7位地址1101 000, 1位读写控制位), 在Express Pi上我们使用的是8位的地址，0xD0转换为8位的地址即为0x68 (0110 1000)，先写入MCP3421的配置字节，因为MCP3421芯片没有寄存器地址，所以只需要写入配置字节0x88。写完配置寄存器后，接着再读取2个字节的数据（该芯片没有寄存器地址，读数据时寄存器地址传-1），最后换算成实际的电压值(我们的测试板VIN-接的是地，所以电压值范围为0~4V)。

本实例完整工程，请在Studio中打开例程中的“综合演示”
