使用方法_simulink bus总线使用方法

在simulink bus总线创建方法和simulink bus总线创建方法(2)中讲解了bus总线的创建，并在simulink bus总线创建方法(2)中介绍对于创建好的bus总线我们可以使用bus selector进行选择，并勾选作为非虚拟总线nonvirtual bus在生成代码时可以生成一个单独的结构体。

这里介绍对于创建好的bus总线，我们如何对总线的部分元素进行处理，这里介绍两种方法。

• 替换指定的总线元素

这里我们使用Bus Assignment 模块将信号的值赋给总线元素。

使用 Bus Assignment 模块可以更改总线元素值，而无需添加 Bus Selector 和 Bus Creator 模块来选择总线元素并将它们重新组合为总线。

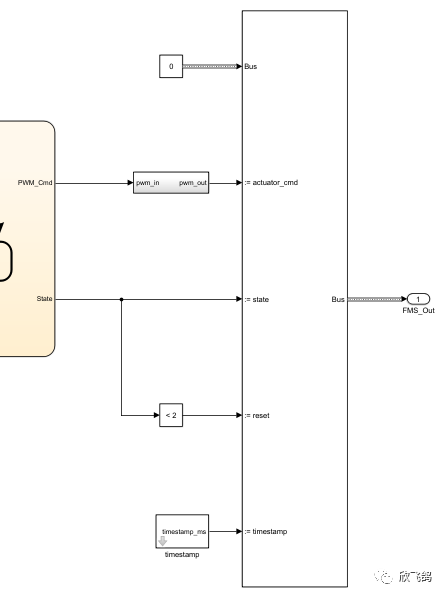

对于该模块的使用：Bus输入接口用于接入bus源，当连接有bus源时，如下图(连接了const_bus总线)：

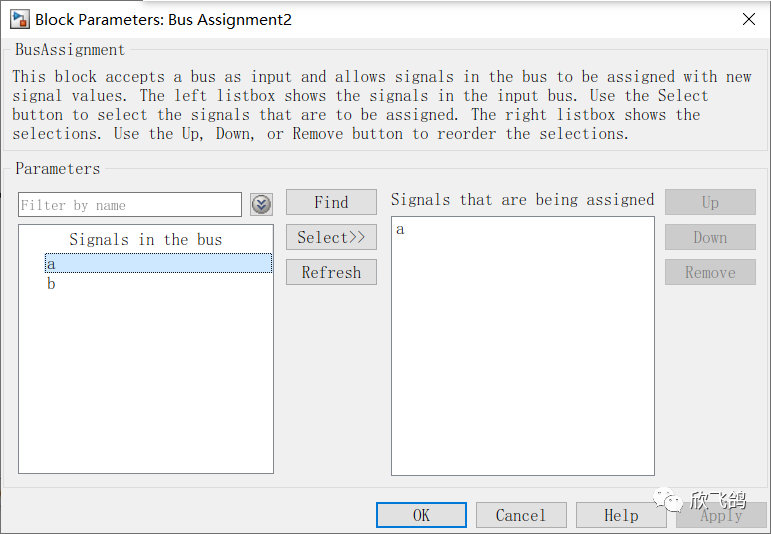

双击该模块，可看到对应的bus元素，选择a后，便如上图接口会显示:=a，从而我们可以对a进行赋值替换，替换后的结果如上图：a=3 ; b=2。

使用该模块，我们可以对总线元素进行赋值，而无需使用bus selector和bus creator，从而模型更加精简。

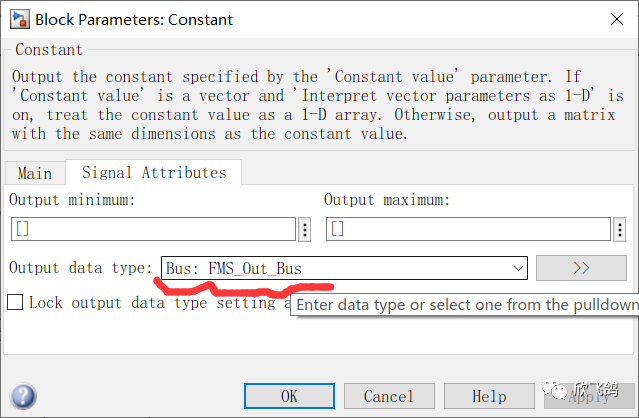

其中，bus源常数0模块，输出设置为对应结构体：

• 对总线某元素单独赋值或提取

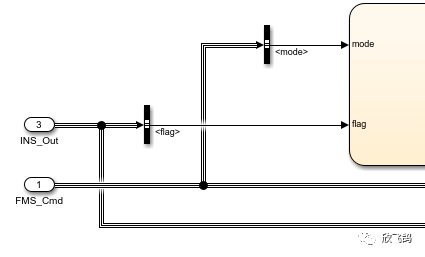

对于模型总线的分支分别使用时容易造成交叉或单总线引出多分支，影响美观和对于图的理解，如下：

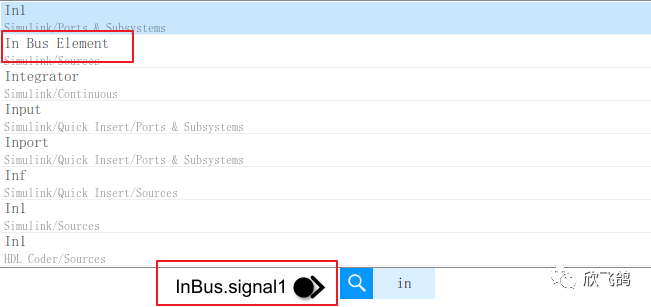

可使用In Bus Element模块，如下

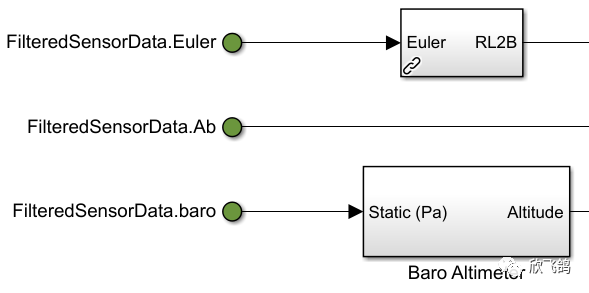

并将名称重命名为对应结构体的元素，如下：

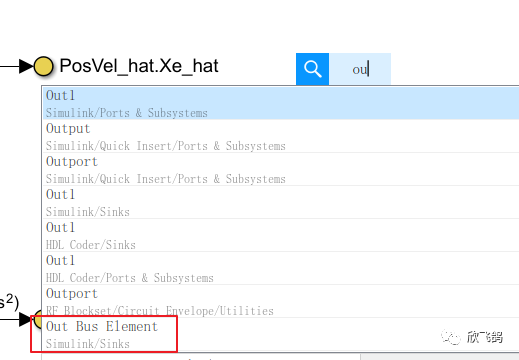

这样我们便可省略从一端口连多条分支线，进一步可减少线路交叉的出现，同样可以使用Out Bus Element对结构体某元素赋值：

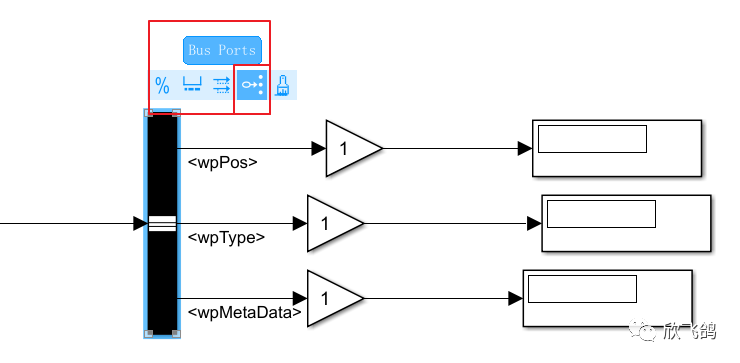

对于已经创建的bus selector可以将其转化成In Bus Element的形式，点击bus selector模块，在其上方出现的三点中选择Bus Ports如下：

限于篇幅，两种方法咱介绍到这里，具体 In/Out  bus element和Bus ports如何使用及注意事项在下篇推文中再详细介绍。
