把simulink中的scope波形漂漂亮亮的粘贴到论文中！！！

1scope基本设置

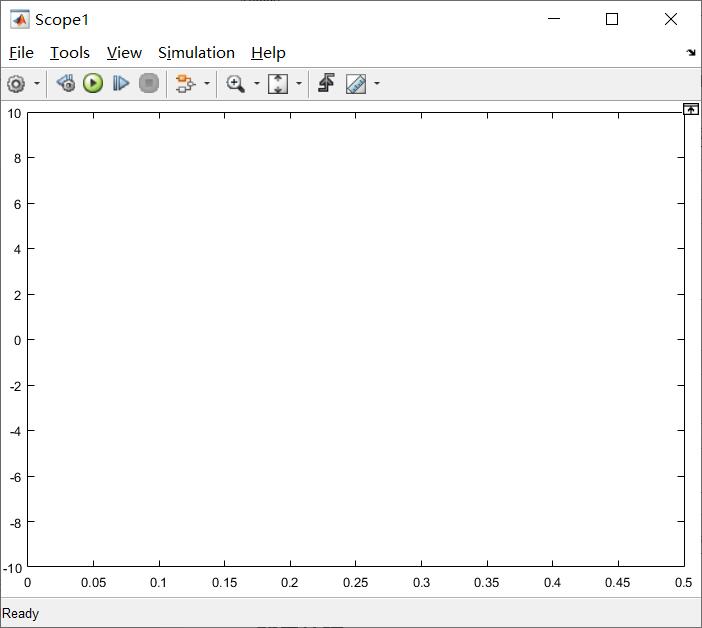

对于上图的初始scope，首先进行如下操作：
1.点击View----Configuation----Display，然后取消Show grid前边的括号，如果需要每个波形的标注的话可以勾选Show legend前边的括号；

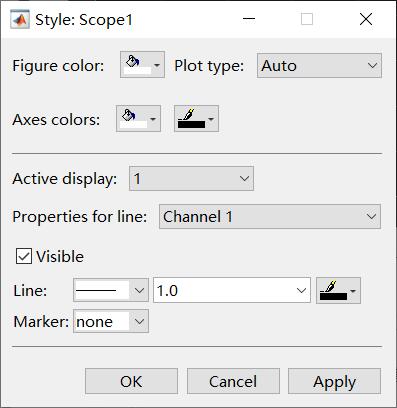

2.点击View----Style，进行坐标轴字体颜色以及背景的选择；设置成下图所示：

最终我们的scope就从最开始的样子变成了如下图所示的样子：

接下来浅浅的搞个波形出来，比如一个这样的波形，我给他起名波形，属性也叫波形

亲自试验过，如果把这个图直接截图到word，或者输出figure，然后插入word，坐标轴都不会很清晰，接下来，我和大家分享这个处理坐标轴的过程。

2坐标轴矢量处理

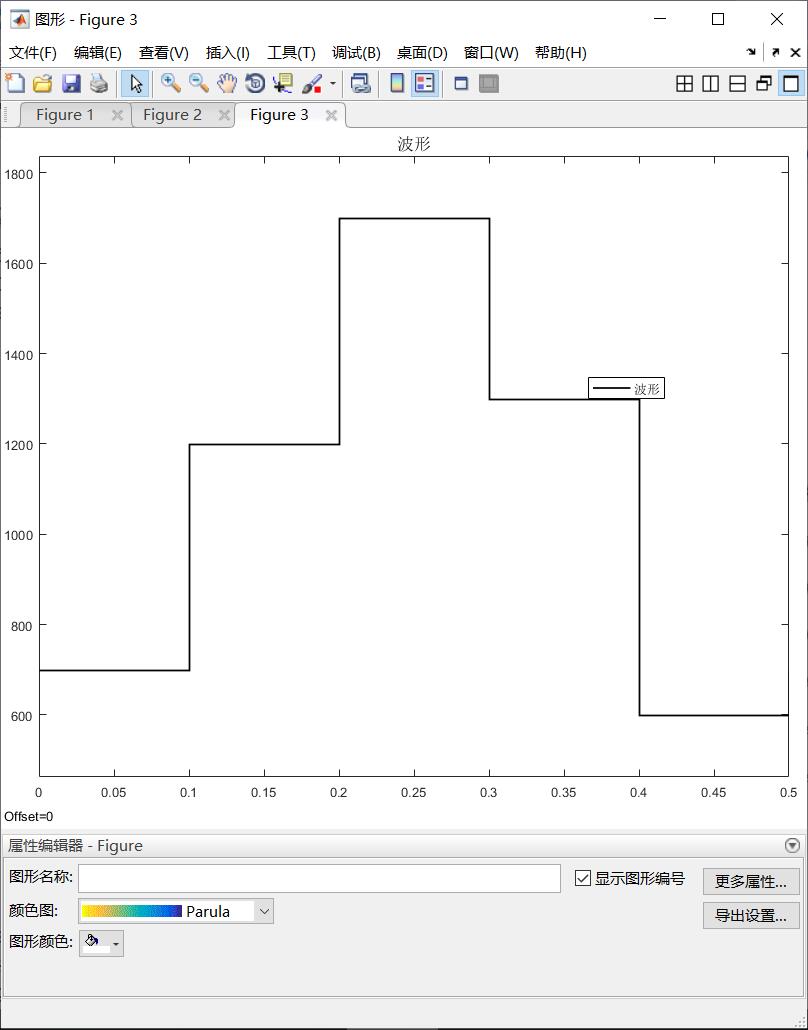

1.首先点击File----Print to Figure----查看----属性编辑器，得到下边的面板：

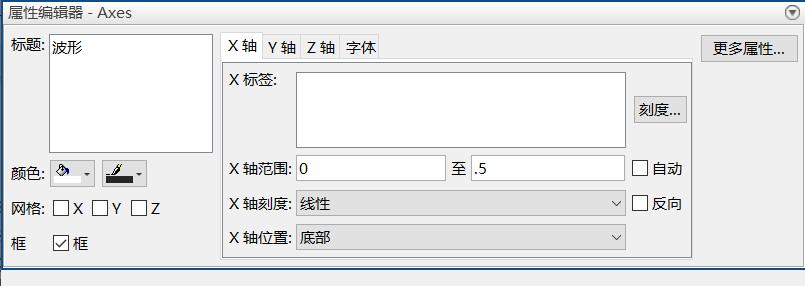

2.在上图的图像空白处随便点一下，选中框图，属性编辑器下边就会变成这个样子：

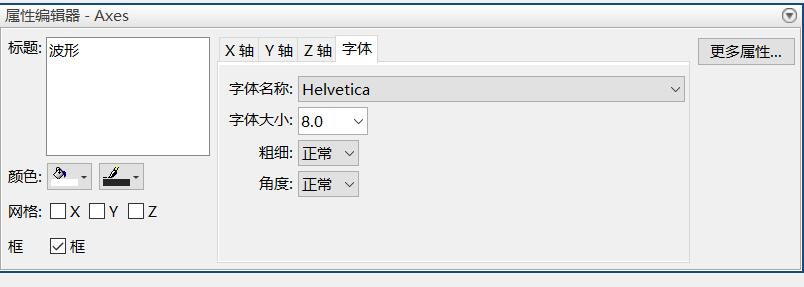

在字体选项卡下边可以换字体格式以及字体大小各种东西，推荐Time New Roma的14号字体。其他不动就行。
x轴和y轴和z轴选项卡就是对坐标轴进行设置，点击刻度选项卡，可以对坐标轴的刻度进行设置，比如上图是600–1800，你就可以设置成300–3000。随心所欲，y轴同理。

3.进行上述字体设置后，这个起的名字还有波形的属性就变了。接下来改哪里，就点击哪里。

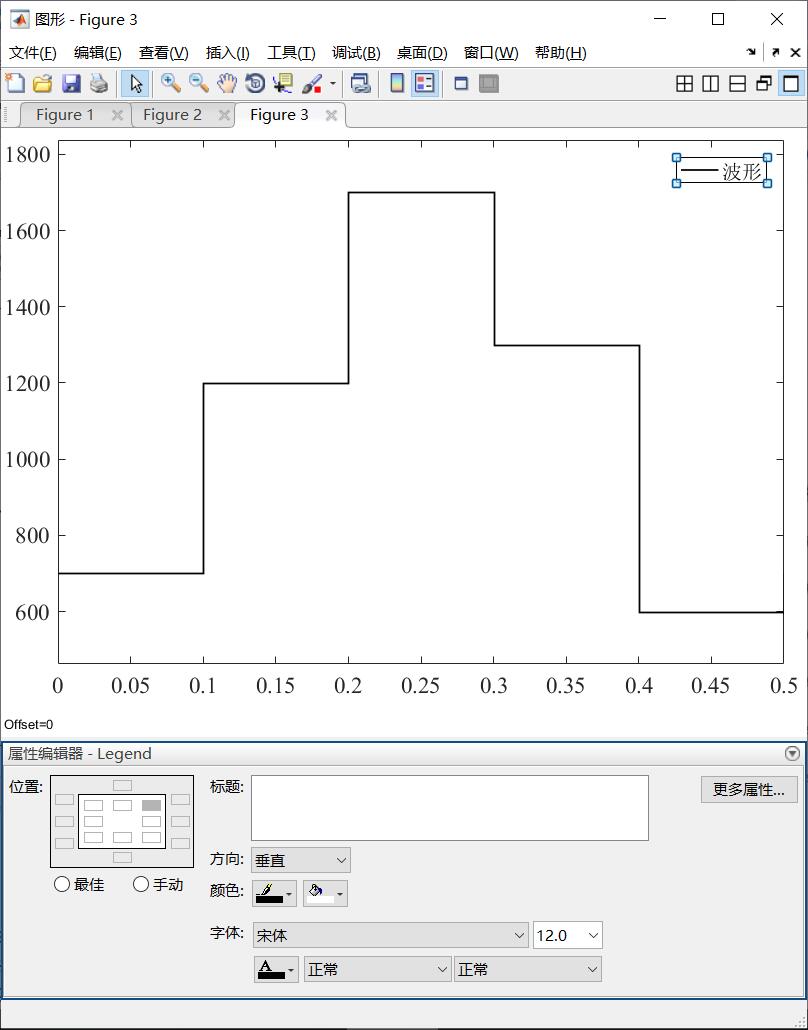

右边那个是波形的属性，点击后下边的属性编辑器就会变化：

上边那个就是scope波形模块的名字，想要的话照上边设置一下，不想要的话就Delete删除就行。最后改完就像下边：

到这里基本的处理就算完了。

3贴到论文里边

1.点击编辑----复制图形，然后直接到word复制就行，裁剪以后放大缩小都特别清晰。或者也可以放到PPT进行进一步处理，比如说把波形局部放大之类的工作。
