SKY65313-21 Skyworks低噪声射频放大器LNA

Skyworks SKY65313-21是一款高性能，发送/接收（T / R）前端模块（FEM）。
该设备提供带T / R开关的完整T / R链。Ruilicheng Technology FAE;13312991513

该器件的传输链功能为+30.5 dBm输出功率和40％的功率附加效率（PAE）。
器件接收链具有低噪声放大器（LNA），具有1.4 dB噪声系数（NF）和16.6 dB增益。 考虑到0.5 dB插入损耗发射/接收天线开关，级联NF和增益分别为1.9 dB和16.1 dB，这使得SKY65313-21成为中频功率微波链路的理想选择，如900 MHz工业，科学和医疗 （ISM）乐队申请。Ruilicheng Technology FAE;13312991513

该模块还具有关闭模式和LNA旁路模式，以最大限度地降低功耗。
该器件采用28引脚，6 x 6 mm多芯片模块（MCM）表面贴装技术（SMT）封装，可实现高度可制造的低成本解决方案。

参考设计：Ruilicheng Technology FAE;13312991513
德州仪器；CC1120 / CC1125
skyworks；SKY65366-21
特征
发射输出功率> +30.5 dBm
高效PA
模拟功率控制
接收路径NF <1.9 dB
LNA旁路模式
集成控制逻辑
内部RF匹配和偏置电路
所有RF端口内部直流阻断
关机模式
小尺寸，MCM（28引脚，6 x 6 mm）封装（MSL3,260°C，每个JEDEC J-STD-020）
SKY65313-21：900 MHz发送/接收前端模块

应用
·自动抄表
·高级计量基础设施
·ISM系统
特征
·发射输出功率> +30.5 dBm
·高效PA
·模拟电源控制
·接收路径NF <1.9 dB
·LNA旁路模式
·集成控制逻辑
·内部RF匹配和偏置电路
·内部直流阻断的所有RF端口
·关闭模式
·占地面积小，MCM（28针，6 x 6 mm）封装
（MSL3,260°C/ JEDEC J-STD-020）
Skyworks GreenTM产品符合所有适用的法律都是无卤素的。

技术说明 Ruilicheng Technology FAE;13312991513

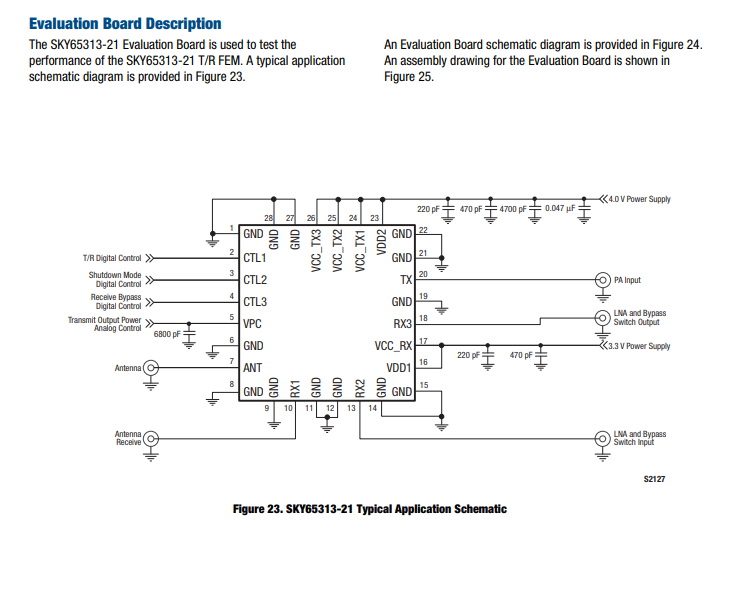

SKY65313-21包含一个带T / R的完整T / R链模块中包含的开关。
单刀，双掷（SPDT）开关在接收和发送路径之间进行选择。
该模块具有关闭模式以最小化功率消费。
三个数字输入引脚（CTL1，CTL2和CTL3）用于选择
在发送，接收，接收旁路或关闭模式之间。
传输路径发送路径包含针对的优化功率放大器（PA）饱和的表现。
PA输出在内部匹配50Ω负载的最佳输出功率和效率阻抗。
PA输出通过谐波滤波器在通过SPDT开关进给之前。
PA输入提供50Ω源阻抗的良好回波损耗。
发送输出功率由VPC引脚控制，即通常设置为2.25 V DC电压。
标称直流输入VPC引脚的阻抗为50kΩ。
接收路径接收路径包含带旁路开关的LNA。
LNA阻抗匹配网络是模块内部的
已经针对低NF进行了优化，同时保持了良好的回报损耗为50Ω源和负载阻抗。
接收臂SPDT开关和LNA输入连接到模块引脚允许外部滤波器插入接收路径。
操作模式控制四种SKY65313-21操作模式由
三个数字引脚：CTL1，CTL2和CTL3（引脚2,3和4，分别）。
表2中提供了控制逻辑真值表。电气和机械规格
提供SKY65313-21的绝对最大额定值在表3中。
建议的操作条件在表4.电气规范见表5,6，和7。

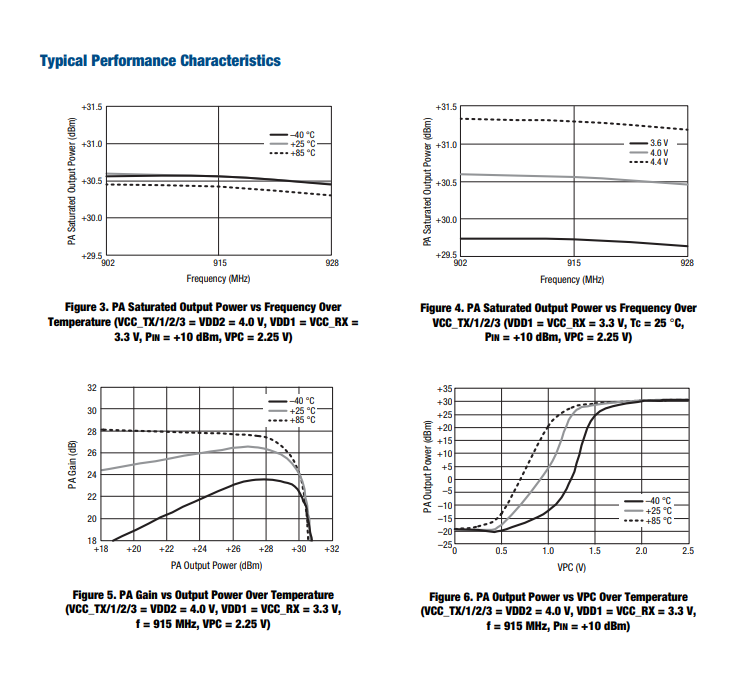

SKY65313-21的典型性能特征是如图3至22所示。

SKY65313-21操作模式真值表
操作模式
控制电压内部状态
CTL1（第2针）CTL2（针3）CTL3（针脚4）PA LNA
LNA旁路
开关T / R开关
发送1 1 X开关关打开发送
接收0 1 0关开开RX1
接收旁路0 1 1关闭通过RX1关闭
Shutdown2 X 0 X Off Off打开RX1
1有关逻辑0和1的特性，请参见建议的工作条件表。 “X”=不关心状态，定义为逻辑1或0的有效状态。
2在高电平状态下，由于内部100kΩ下拉，CTL1，CTL2和CTL3的输入电流为33μA。在关断模式下，对于最低漏电流，高电平状态不是 Ruilicheng Technology FAE;13312991513

推荐用于CTL1和CTL3。
表3. SKY65313-21绝对最大额定值1
参数符号最小最大单位
LNA电源电压VCC_RX -0.3 +5.0 V.
LNA供电电流ICC1 20 mA
PA供电电压VCC_TX1 / 2/3 -0.3 +5.0 V.
PA供电电流ICC2 1.6 A.
数字电源电压VDD1 -0.5 +5.5 V.
数字电源电压VDD2 -0.5 +5.5 V.
数字控制电压（CTL1，CTL2，CTL3）VCTL -0.5 VDD1 + 0.3 V.
发送输出功率控制电压（VPC）VPC -0.3 +5.0 V.
接收RF输入功率（RX2）PIN_RX2 +5 dBm
接收RF输入功率（ANT）PIN_ANT +33 dBm
发射RF输入功率PIN_TX +15 dBm
操作机箱温度TC -40 + 85°C
储存温度TSTG -55 + 150°C
结温TJ + 150°C
T / R端口负载VSWR在发送模式VSWR 10：1 -
1长时间暴露在最大额定值条件下可能会降低器件的可靠性。只有一个参数设置在极限并且设置了所有其他参数，设备没有损坏等于或低于其名义价值。
标称热阻，结至外壳，为18°C / W.

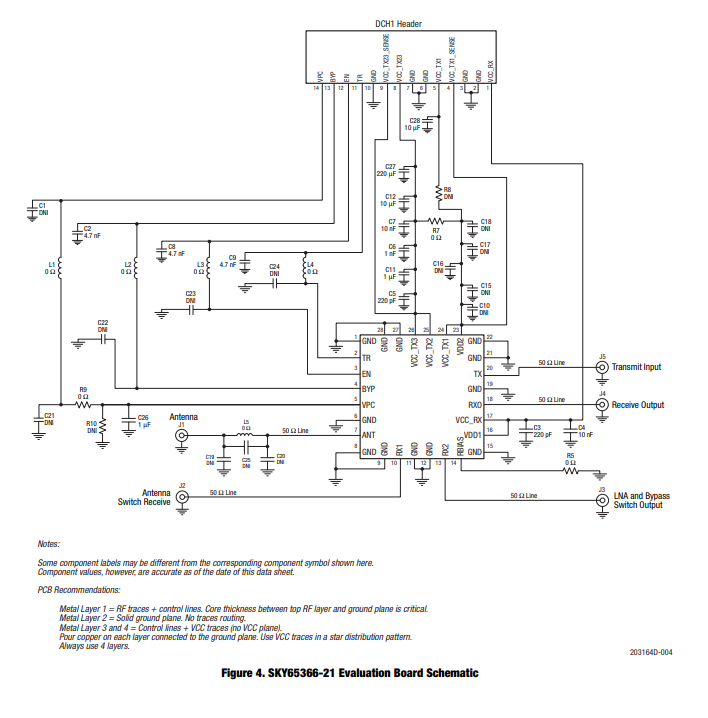

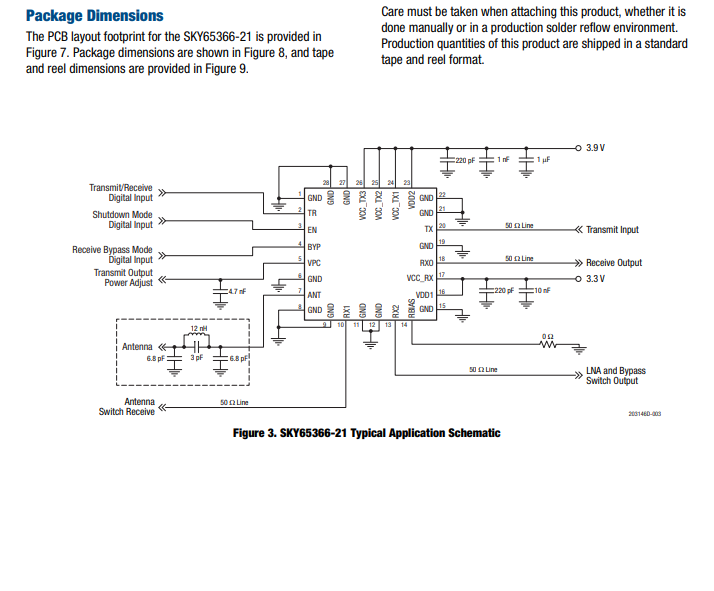

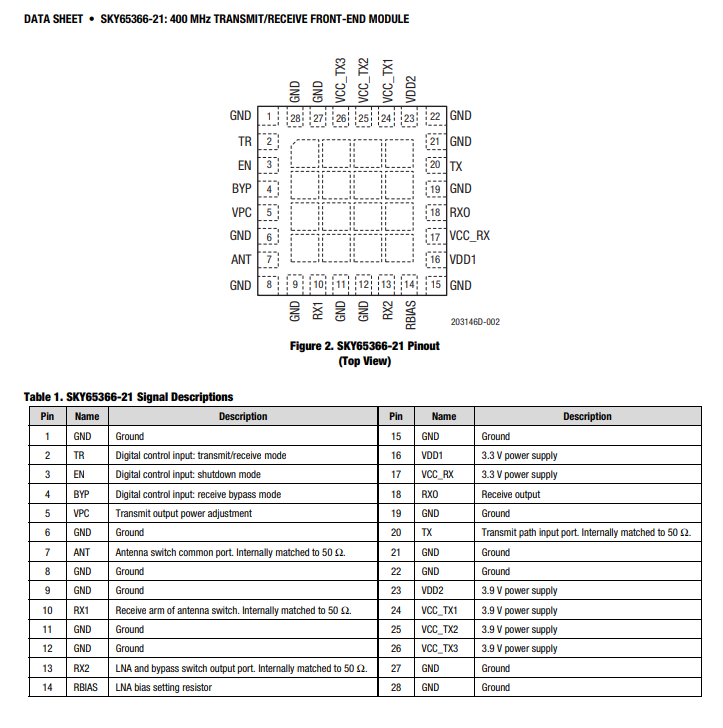

SKY65366-21是一款高性能发射/接收（T / R）范围扩展器。 该设备提供带T / R开关的完整T / R链。
该器件的发送链功能为+30.2 dBm输出。 器件接收链具有低噪声放大器（LNA），噪声系数（NF）为1.8 dB，增益为21 dB。 考虑到0.4 dB插入损耗发送/接收天线开关，级联NF和增益分别为2.2 dB和20.6 dB。

该模块还具有关断模式，PA旁路模式和LNA旁路模式，以最大限度地降低功耗。
该器件采用28引脚，6 x 6 mm多芯片模块（MCM）表面贴装技术（SMT）封装，可实现高度可制造的低成本解决方案。

特征 Ruilicheng Technology FAE;13312991513
发射输出功率：+30.2 dBm
高效PA
模拟功率控制
接收路径NF <2.2 dB
PA旁路模式
LNA低电流模式，带外部电阻
LNA旁路模式
集成控制逻辑
内部RF匹配和偏置电路
所有RF端口内部直流阻断
关机模式
小尺寸MCM（28引脚，6 x 6 mm）封装（MSL3,260°C，每个JEDEC J-STD-020）
