input 子系统(五) 事件上报及监听

上报流程

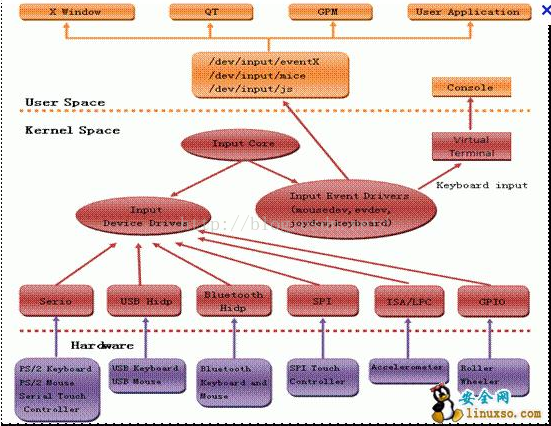

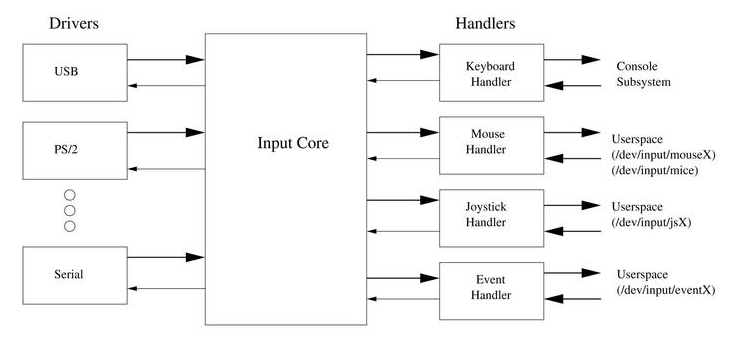

事件的生产者 是 input 设备驱动 // 还可能是 用户空间通过write接口 上报的事件,这个可以忽略不计.
途径 input.c(input core),到达 handler,
然后由handler 提供给消费者.


事件的生产者可以看做都是 设备驱动 ,但是消费者 不一定是 应用程序,可能是 kernel 其他模块,例如 key input 的消费者可以是 console subsystem

• 驱动中的上报

    input_report_key(button_dev, KEY_POWER,1);
    input_report_key(button_dev, KEY_POWER,0);
    input_sync(button_dev);

• 上报流程

evdev 监听之前 和 监听之后 ,上报流程不一样, 区别 在 if (handle->open)

监听之前, (handle->open) 为 假,不会传送到 handler
监听之后, (handle->open) 为 真,  会传送到 handler



input_report_key // 这一句 调用 在 驱动文件里面,但是 实现在 include/linux/input.h
--------------------- // 往下 为 input core 的实现(input.c)
    input_event(dev, EV_KEY, code, !!value); // 检查dev 是否支持该事件
        input_handle_event(dev, type, code, value);
            if (disposition & INPUT_PASS_TO_HANDLERS){ // 一般 report 都会进
                // 存储每一次上报事件
            }
            if (disposition & INPUT_FLUSH) { // 如果 sync 到来
                //
                input_pass_values
                    input_to_handler
                        list_for_each_entry_rcu(handle, &dev->h_list, d_node)
                            if (handle->open) { // 一定要注意,这个是handle ,还有一个 handler ,下两行会提到 ,在 open /dev/input/eventX 事,才会将 evdev对应的handle->open ++ ,该值初始化为0
                                input_to_handler(handle, vals, count); // 执行一次 , 这一次 是 kbd 的 event
---------------------------------------//往下为 handler 的实现 evdev.c 或者 其他 handler
                            }
            }



上文代码重点讲解:
    list_for_each_entry_rcu(handle, &dev->h_list, d_node)
        这个会遍历 该 device 的 handle , 每匹配一次(该 device 和 handler) ,就会产生一个handle
        一般至少会有一个handle ,就是 device  和  evdev handler 匹配产生的handler
        demo 中产生了两次匹配
            1. device 和 evdev handler ,产生了handle 1
            2. device 和 kbd handler , 产生了 handle 2
        然后会分别检查 handle->open
            1. handle 1 在 设备被监听之前, (handle->open)为假,在监听之后,(handle->open)被加1,为真
            2. handle 2 (handle->open) 为 真
        然后 调用 input_to_handler
            1. handle1 对应的 不会调用 input_to_handler
            2. handle2 对应的 会调用 input_to_handler



input_to_handler(handle, vals, count); // 执行两次
    handler->events //如果handler实现了handler->events,则优先调用 handler->events ,否则,调用 handler->event
---------------------------------------//往下为 handler 的实现 evdev.c
    evdev_events // 这里分析 evdev handler
    	evdev_pass_values
    		static void __pass_event(struct evdev_client *client,const struct input_event *event)
                client->tail = (client->head - 2) & (client->bufsize - 1);
                client->buffer[client->tail].time = event->time;
                client->buffer[client->tail].type = EV_SYN;
                client->buffer[client->tail].code = SYN_DROPPED;
                client->buffer[client->tail].value = 0;
                client->packet_head = client->tail;
            if (wakeup)
                wake_up_interruptible(&evdev->wait);

监听流程

• open

// 缓冲区 由 struct evdev_client *client; 管理 , struct evdev_client *client; 中有 buffer 成员

// struct evdev_client *client; 由 rcu 链表管理.


evdev_open
    unsigned int size = sizeof(struct evdev_client) + bufsize * sizeof(struct input_event); // 计算环形队列缓冲区大小
    client = kzalloc(size, GFP_KERNEL | __GFP_NOWARN); // 申请缓冲区 // client 中 有 buffer 成员
    evdev_attach_client(evdev, client); // 将 client 串入链表
        list_add_tail_rcu(&client->node, &evdev->client_list);
    file->private_data = client;

    evdev_open_device
        handle->open ++;

    open 了之后,建立了缓冲区.建立缓冲区 ,64 字节
    这个buffer的作用是，上层OPEN了此节点，但是没有读取此节点的数据的时候，会保存到该缓冲区

    在open 之前,evdev handler 就没有接收到 事件,事件消亡在 input.c

• poll

- 阻塞流程

evdev_poll
    poll_wait(file, &evdev->wait, wait);

- 唤醒流程

evdev_pass_values
    if (v->type == EV_SYN && v->code == SYN_REPORT)
        wakeup = true;
    if (wakeup)
        wake_up_interruptible(&evdev->wait);

• read

static ssize_t evdev_read(struct file *file, char __user *buffer,size_t count, loff_t *ppos)
    struct evdev *evdev = client->evdev;
    evdev_fetch_next_event(client, &event)
        *event = client->buffer[client->tail++];
    input_event_to_user(buffer + read, &event)
