概述

数字电路-时序逻辑电路

  • 简述
    • 特点
  • 分析方法
    • 从给定的逻辑电路图中写出每个触发器的驱动方程
    • 把得到的驱动方程代入相应触发器的特性方程中,
    • 根据逻辑图写出电路的输出方程
    • 写出整个电路的状态转换表
    • 由状态转换表或状态转换图得出电路的逻辑功能

简述

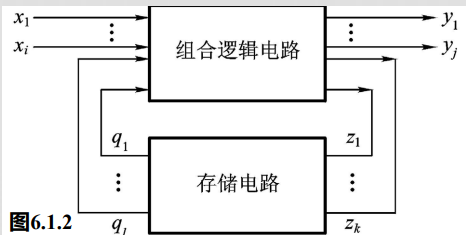

可以用三个方程组来描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

特点

在任意时刻的输出信号不仅取决于当时的输入信
号,而且还取决于电路原来的状态

在这里插入图片描述

根据触发器动作特点可分为同步时序逻辑电路
和异步
时序逻辑电路。在同步时序逻辑电路中,存储电路中
所有触发器的时钟使用统一的CLK,状态变化发生在同
一时刻,即触发器在时钟脉冲的作用下同时翻转;而在
异步时序逻辑电路中,触发器的翻转不是同时的,没
有统一的CLK,触发器状态的变化有先有后。

根据输出信号的特点时序逻辑电路可分为米利(Mealy)

和穆尔(Moore)型。在米利型时序逻辑电路中,输出
信号不仅取决于存储电路的状态,而且还取决于输入
变量,即
在这里插入图片描述

在穆尔型时序逻辑电路中,输出信号仅仅取决于存
储电路的状态,故穆尔型电路只是米利型电路的特
例而已,可表述为
在这里插入图片描述

分析方法

从给定的逻辑电路图中写出每个触发器的驱动方程

(亦即存储电路中每个触发器输入信号的逻辑函数
式);

把得到的驱动方程代入相应触发器的特性方程中,

得出每个触发器的状态方程,进而得到整个时序电路
的状态方程组

根据逻辑图写出电路的输出方程

写出整个电路的状态转换表

、状态转换图
和时序图

由状态转换表或状态转换图得出电路的逻辑功能
