概述
- 根据设计要求进行逻辑抽象。确定输入输出变量，定义逻辑状态的含义，根据给定的因果关系列真值表。
- 写出逻辑函数式(此步非必须)。
- 选定器件的类型(化简的前提)。
- 根据器件类型将逻辑函数化简或变换成适当的形式。
- 画出逻辑电路的连接图。
- 工艺设计(制版)。

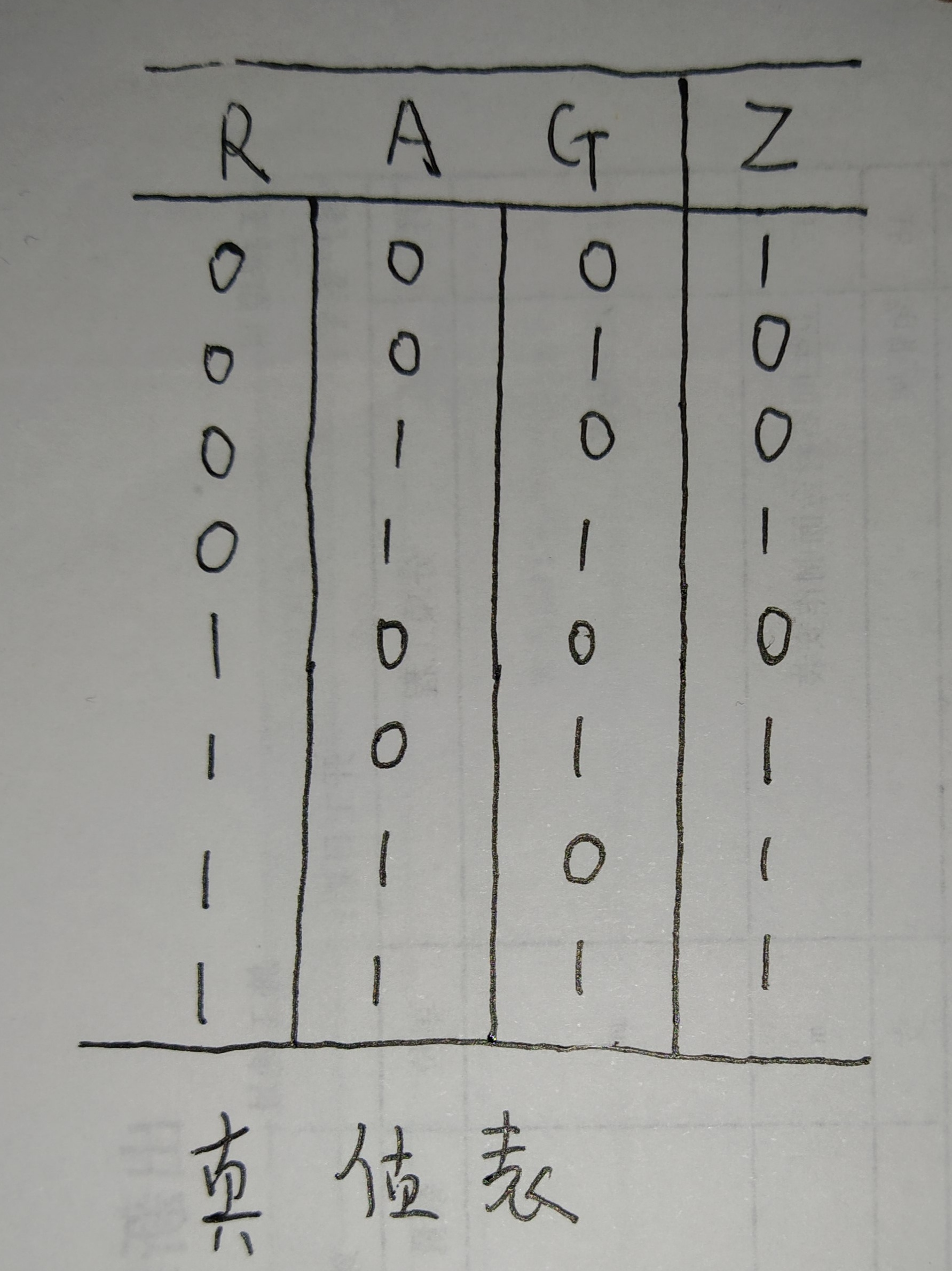

下例为设计一个监视交通信号灯工作状态的逻辑电路。确定红R、黄A、蓝G三个灯为输入变量，1表示亮，0表示灭。工作状态Z为输出变量，0表示正常工作，1表示信号灯出现故障。在同一时刻三个不同颜色的灯只有一个灯亮时为正常工作状态，否则即为信号灯出现故障。由此得真值表如下
由此得出 Z =
R
‾
A
‾
G
‾
overline{R}overline{A}overline{G}
RAG +
R
‾
A
G
overline{R}AG
RAG +
R
A
‾
G
Roverline{A}G
RAG +
R
A
G
‾
RAoverline{G}
RAG +
R
A
G
RAG
RAG

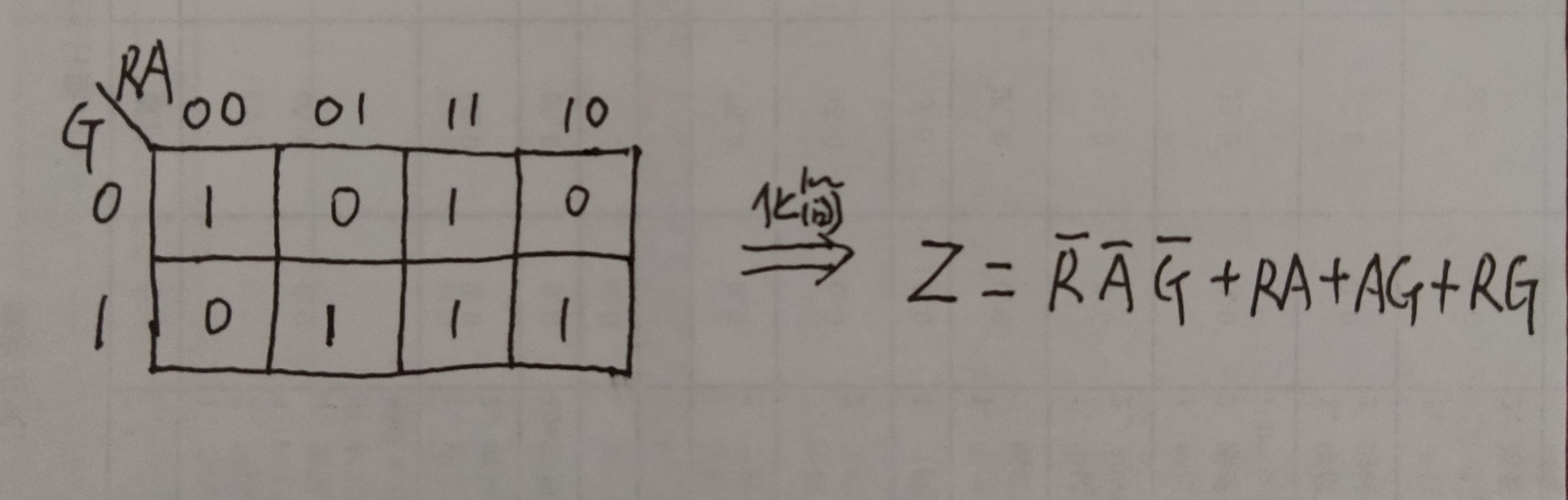

选用器件为小规模集成门电路，利用卡诺图化简如下

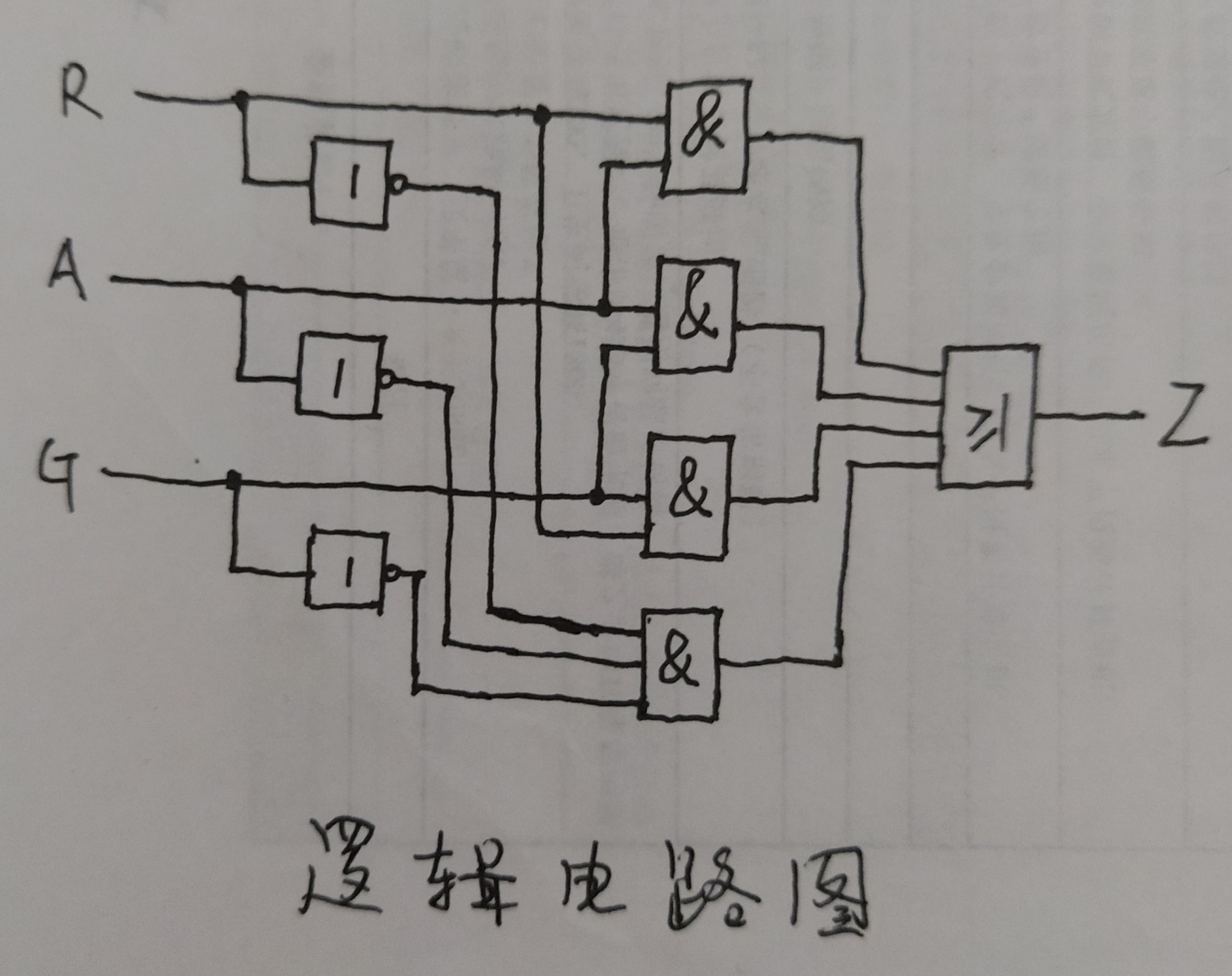

然后得到逻辑电路图如下

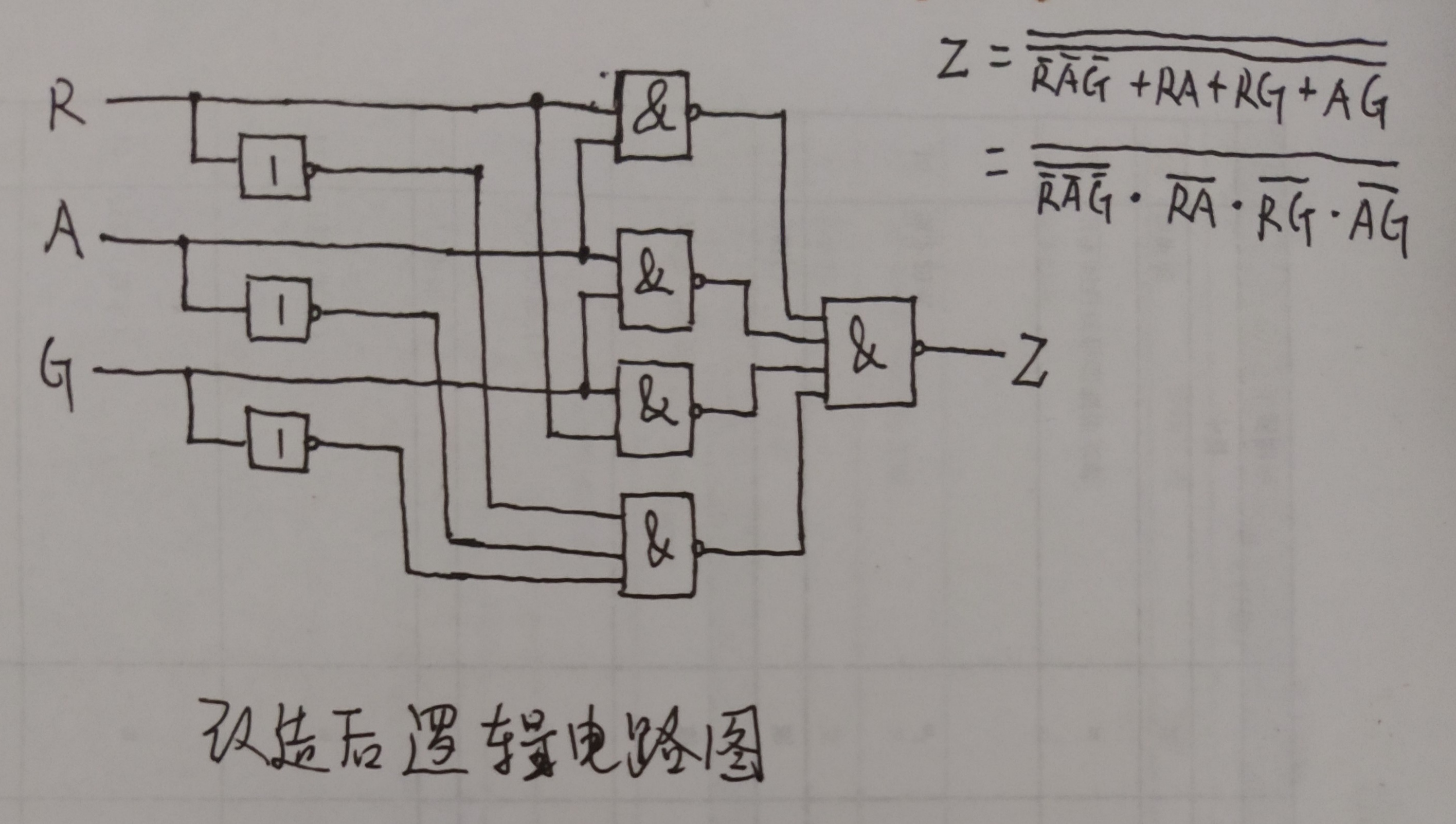

利用与非门进行电路改造，根据反演律改造如下
最后
