概述

一、形象理解OSI七层协议

1、物理层

通过硬件设备将模拟信号转换为数字信号，于是有了0/1数据流，叫做比特流。

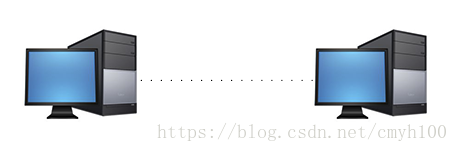

科学家要解决的第一个问题是，两个硬件之间怎么通信。具体就是一台发些比特流，然后另一台能收到。于是，科学家发明了物理层：主要定义物理设备标准，如网线的接口类型、光纤的接口类型、各种传输介质的传输速率等。它的主要作用是传输比特流(就是由1、0转化为电流强弱来进行传输，到达目的地后在转化为1、0，也就是我们常说的数模转换与模数转换)。这一层的数据叫做比特。

2、数据链路层

可以发比特流但是没有格式，于是就有了”帧”。采用了一种”帧”的数据块进行传输，为了确保数据通信的准确，实现数据有效的差错控制，加入了检错等功能。

现在通过电线我能发数据流了，但是，我还希望通过无线电波，通过其它介质来传输。然后我还要保证传输过去的比特流是正确的，要有纠错功能。于是，发明了数据链路层：定义了如何让格式化数据以进行传输，以及如何让控制对物理介质的访问。这一层通常还提供错误检测和纠正，以确保数据的可靠传输。

3、网络层

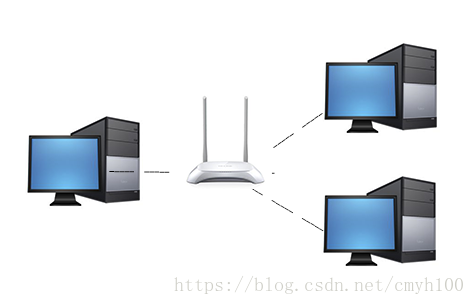

前两层都是在于可以发数据，以及发的数据是否正确，然而如果连着两台电脑还行，多台电脑而又只想让其中一台可以通信，则需要路由。选择性的发，那每台电脑就得有自己的身份，于是出现了IP协议等。

传输层只是解决了打包的问题。但是如果我有多台计算机，怎么找到我要发的那台？或者，A要给F发信息，中间要经过B，C，D,E，但是中间还有好多节点如K.J.Z.Y。我怎么选择最佳路径？这就是路由要做的事。于是，发明了网络层。即路由器，交换机那些具有寻址功能的设备所实现的功能。这一层定义的是IP地址，通过IP地址寻址。所以产生了IP协议。

4、传输层

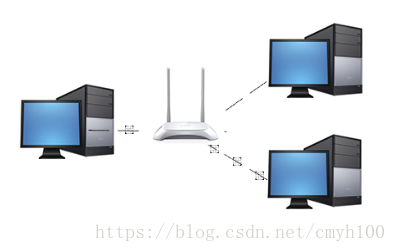

比特流传输的过程不可能会一直顺畅，偶尔出现中断很正常，如果人为制定出单位，分成一个个的信息段，从中又衍生了报文，结合上面几层，我们就可以有目标的发生正确数据给某台计算机了，传输层有两个重要的协议：TCP和UDP。TCP效率低但是发送包会校验是否完整，UDP效率高但是不管别人能否完整收到。

现在我能发正确的发比特流数据到另一台计算机了，但是当我发大量数据时候，可能需要好长时间，例如一个视频格式的，网络会中断好多次（事实上，即使有了物理层和数据链路层，网络还是经常中断，只是中断的时间是毫秒级别的）。那么，我还须要保证传输大量文件时的准确性。于是，我要对发出去的数据进行封装。就像发快递一样，一个个地发。于是，先发明了传输层。

例如TCP，是用于发大量数据的，我发了1万个包出去，另一台电脑就要告诉我是否接受到了1万个包，如果缺了3个包，就告诉我是第1001，234，8888个包丢了，那我再发一次。这样，就能保证对方把这个视频完整接收了。

例如UDP，是用于发送少量数据的。我发20个包出去，一般不会丢包，所以，我不管你收到多少个。在多人互动游戏，也经常用UDP协议，因为一般都是简单的信息，而且有广播的需求。如果用TCP，效率就很低，因为它会不停地告诉主机我收到了20个包，或者我收到了18个包，再发我两个！如果同时有1万台计算机都这样做，那么用TCP反而会降低效率，还不如用UDP，主机发出去就算了，丢几个包你就卡一下，算了，下次再发包你再更新。

5、会话层

计算机收到了发送的数据，但是有那么多进程，具体哪个进程需要用到这个数据，则把他输送到那个进程。例如：如果80端口要用，所以系统内数据通信，将接收端口数据送至需求端口。

现在我们已经保证给正确的计算机，发送正确的封装过后的信息了。但是用户级别的体验好不好？难道我每次都要调用TCP去打包，然后调用IP协议去找路由，自己去发？当然不行，所以我们要建立一个自动收发包，自动寻址的功能。于是，发明了会话层。会话层的作用就是建立和管理应用程序之间的通信。

6、表示层

现在正确接收到了需要的数据，但是因为数据在传输过程中可能基于安全性，或者是算法上的压缩，还有就是网络类型不同。那就得有一个沟通的桥梁来整理整理，还原出原本应该有的表示，类似于一个拆快递的过程。

现在我能保证应用程序自动收发包和寻址了。但是我要用Linux给window发包，两个系统语法不一致，就像安装包一样，exe是不能在linux下用的，shell在window下也是不能直接运行的。于是需要表示层（presentation），帮我们解决不同系统之间的通信语法问题。

7、应用层

是其他层对用户的已经封装好的接口，提供多种服务，用户只需操作应用层就可以得到服务内容，这样封装可以让更多的人能使用它。包含的主要协议：FTP（文件传送协议）、Telnet（远程登录协议）、DNS（域名解析协议）、SMTP（邮件传送协议），POP3协议（邮局协议），HTTP协议（Hyper Text Transfer Protocol）。

OK，现在所有必要条件都准备好了，我们可以写个android程序，web程序去实现需求。

二、层次结构

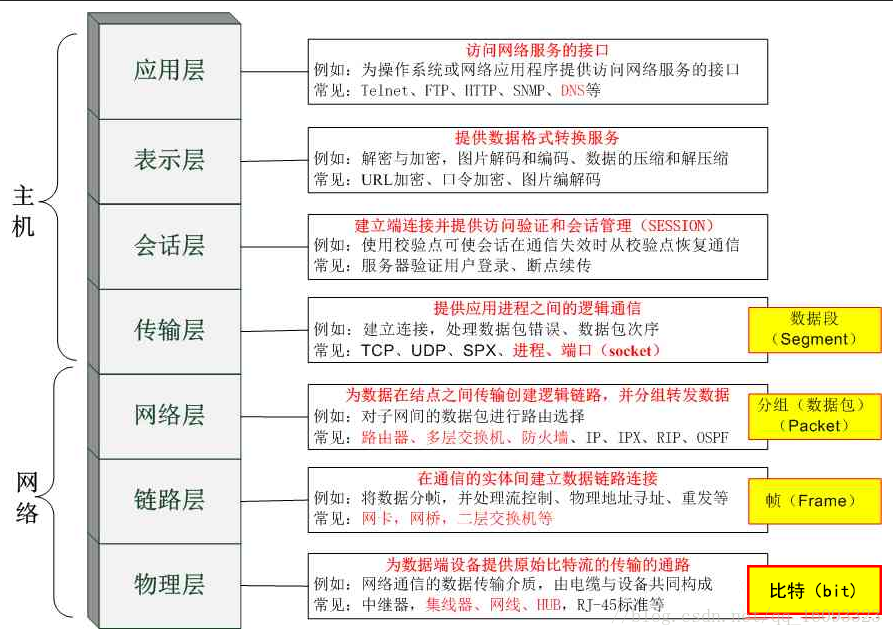

1、整体架构

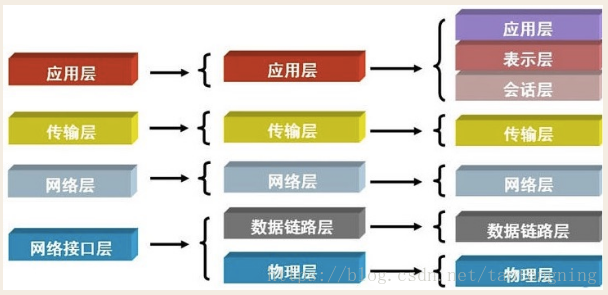

2、不同协议之间的对应关系

三、OSI设计的目的

OSI模型的设计目的是成为一个所有销售商都能实现的开放网路模型，来克服使用众多私有网络模型所带来的困难和低效性。OSI是在一个备受尊敬的国际标准团体的参与下完成的，这个组织就是ISO（国际标准化组织）。什么是OSI，OSI是Open System Interconnection 的缩写，意为开放式系统互联参考模型。在OSI出现之前，计算机网络中存在众多的体系结构，其中以IBM公司的SNA(系统网络体系结构)和DEC公司的DNA(Digital Network Architecture)数字网络体系结构最为著名。为了解决不同体系结构的网络的互联问题，国际标准化组织ISO(注意不要与OSI搞混）于1981年制定了开放系统互连参考模型（Open System Interconnection Reference Model，OSI/RM）。这个模型把网络通信的工作分为7层,它们由低到高分别是物理层（Physical Layer),数据链路层（Data Link Layer),网络层(Network Layer),传输层（Transport Layer),会话层（Session Layer），表示层（Presentation Layer)和应用层（Application Layer)。第一层到第三层属于OSI参考模型的低三层，负责创建网络通信连接的链路；第四层到第七层为OSI参考模型的高四层，具体负责端到端的数据通信。每层完成一定的功能，每层都直接为其上层提供服务，并且所有层次都互相支持，而网络通信则可以自上而下（在发送端）或者自下而上（在接收端）双向进行。当然并不是每一通信都需要经过OSI的全部七层，有的甚至只需要双方对应的某一层即可。物理接口之间的转接，以及中继器与中继器之间的连接就只需在物理层中进行即可；而路由器与路由器之间的连接则只需经过网络层以下的三层即可。总的来说，双方的通信是在对等层次上进行的，不能在不对称层次上进行通信。

OSI划分层次的原则

网络中各结点都有相同的层次

不同结点相同层次具有相同的功能

同一结点相邻层间通过接口通信

每一层可以使用下层提供的服务，并向上层提供服务

不同结点的同等层间通过协议来实现对等层间的通信

四、OSI的优点

人们可以很容易的讨论和学习协议的规范细节。
层间的标准接口方便了工程模块化。
创建了一个更好的互连环境。
降低了复杂度，使程序更容易修改，产品开发的速度更快。
每层利用紧邻的下层服务，更容易记住个层的功能。
OSI是一个定义良好的协议规范集，并有许多可选部分完成类似的任务。
它定义了开放系统的层次结构、层次之间的相互关系以及各层所包括的可能的任务。是作为一个框架来协调和组织各层所提供的服务。
OSI参考模型并没有提供一个可以实现的方法，而是描述了一些概念，用来协调进程间通信标准的制定。即OSI参考模型并不是一个标准，而是一个在制定标准时所使用的概念性框架。
