LoRa终端低功耗策略

LoRa终端的低功耗设计，一直是业内关注的话题。目前IoT业界一般宣称loRa的电池寿命可以达到10年以上。但是，到实际的产品中，由于待机时间和工作模式对功耗影响很大，因此待机时间差别也比较大。对于使用频率比较低的LoRa产品，待机时间可以达到3-5年，但对于一些GPS实时追踪的LoRa产品，电池可能只有几天的寿命。因此，对于实际的Lora终端产品，如何降低其功耗、尽量延长实际的待机时间、以降低维护频率从而降低成本，仍然需要重点关注。

要实现LoRa终端的低功耗设计，就需要了解LoRa终端的不同工作阶段的电流消耗特点。

常见的带传感器的LoRa终端的工作阶段大致可以分为：待机/休眠阶段、传感器采集阶段、发送数据阶段、接收数据阶段。

我们以RAK4200+SHTC3组成的LoRa温湿度传感器为例，来实际感受一下LoRa终端在上述4种工作阶段时的电量消耗特点。

（图1）LoRa终端RAK4200温湿度传感器功耗

图1是RAK4200+SHTC3组成的LoRa温湿度传感器从休眠状态下唤醒，采集数据，发送数据到再次进入休眠状态下的电流变化情况。

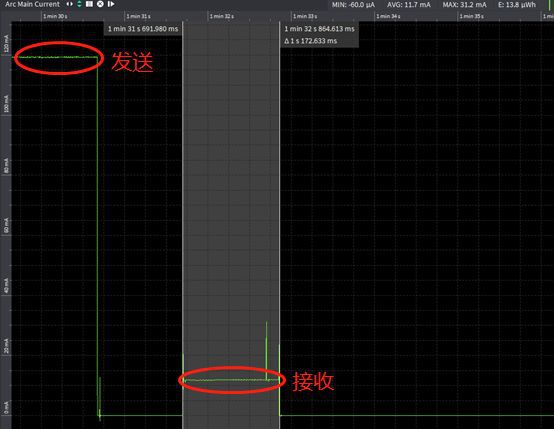

（图2）LoRa终端RAK4200温湿度传感器功耗

图2是RAK4200+SHTC3组成的LoRa温湿度传感器发送数据到接收数据，再次进入休眠状态下的电流变化情况。

根据图1以及图2，我们可以看到不同工作阶段的电流消耗的特点：

待机/休眠阶段

待机/休眠阶段对应的是传感器不工作时的阶段，此阶段存在着LoRa终端的静态功耗，也就是待机/休眠功耗。待机/休眠阶段的电流消耗的特点是：单位时间消耗电流小，但是处于该状态的时间长。因此，降低待机电流，可以有效降低LoRa终端的功耗。

RAK4200系列产品使用ST的低功耗MCU，可以使节点不采集传输数据的时刻，待机电流可以降至4uA，这意味着一节2000mAh的电池，理论上可以使发送数据的RAK4200节点待机超过50年（未考虑电池自损耗）！可见当待机电流降到uA级时，待机电流已不是影响LoRa终端的电池寿命的主要因素。

传感器采集阶段
LoRa终端中，传感器采集阶段的功耗主要是受传感器自身预热功耗、工作功耗和时间及MCU工作功耗的影响。在本案例中，由于采用的SHTC3的工作电流相对较小，传感器采集阶段的主要功耗是MCU唤醒后的运行功耗，大概在10mA左右，持续约20ms。

发送数据阶段
从图1以及图2可以看出，电流最大也就是LoRa终端功耗最大的阶段就是发送数据的阶段，这个阶段消耗的电量最大，在LoRa终端产品中，发射电流最大可达120mA以上，持续时间最大可超过 2s，每次发包消耗的电量最大可达0.3mWh。同样对于一节2000mAh的电池，只能支持这样的包发送不到3万次。

接收数据阶段
在LoRa传感器网络中，如果节点打开确认帧设置，在发送结束后的1s后会打开接收窗口接收确认帧。数据发送后打开接收窗口的电流波形变化，从上面的第2幅图中可以看到，接收阶段相对于发射，电流要小很多，因确认帧比较短，持续时间也会相对较短，一般接收数据阶段消耗的电量约为发送数据阶段消耗电量的10%。

因此可以从以下几个方面，来进行LoRa终端的低功耗设计，延长电池使用寿命。

降低待机功耗

虽然在LoRa终端的4个工作阶段中，待机功耗是最低的，但是，待机阶段一般是维持时间显著长于其他阶段的。因此，降低待机功耗，可以显著的降低LoRa终端的功耗。

这一点瑞科慧联(RAK)已经在LoRa终端产品软硬件中完成了底层的低功耗设计，可以使LoRa终端产品待机电流降至4uA。从而，理论上可以使发送数据的RAK4200节点待机超过50年！

降低发送数据功耗

在LoRa终端的4个工作阶段中，发送数据阶段是单位时间耗电最多的。在待机功耗已经降到较低的前提下（比如瑞科慧联的RAK4200的待机电流为4uA），此时已可以忽略待机功耗，那么，影响电池的寿命的主要因素就是发送数据时消耗的电流。因此，降低发送数据功耗，可以有效降低LoRa终端的功耗。

而要实现对发送数据功耗的降低，则可以从三个方面着手。

（1）可以减少发送的次数，增大发送间隔，以有效地降低LoRa终端的额功耗，延长LoRa终端的电池使用寿命。

（2）可以采用ADR技术。
在LoRaWAN协议中定义了Adaptive Data Rate (ADR)的相关操作，可以使终端节点选择最优的传输速率和最低的输出功率，也就是信号好的时候，可以自动降低发送功率，从而降低功耗，延长电池使用寿命。
我们通过RAK4200入网及ADR动态调整的过程，可以清晰地看到，LoRa终端节点的功耗有了显著的下降。

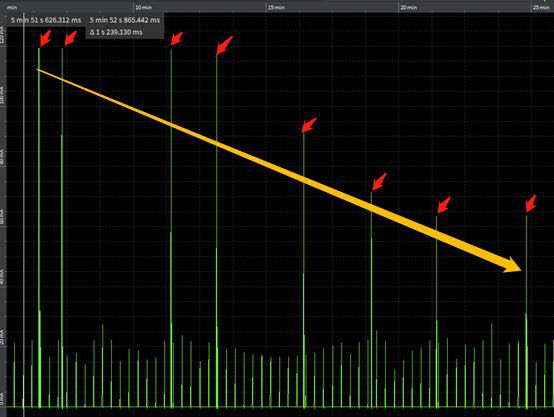

（图3）LoRa终端RAK4200ADR入网发包电流

图3显示的是RAK4200的一个使能ADR的节点从入网到正常发包的过程，横轴是时间，纵轴是模块消耗电流的大小。模块刚开始入网的时候，发包时的电流超过120mA。从第三个报文开始，节点逐步地在下调自己的输出功率，所以电流也跟着显著的下降。经过5,6个包的调整，电流值下降到60mA左右，并且此节点到达网关的报文，仍能保持着较高的SNR。

如果没有ADR调节，一节2000mAh的电池可以发射大概4万个包，如果使用ADR功能，可以发射大概220万个包，提高了55倍！从而可以大大降低LoRa终端的功耗。

（3）如无必要，可以关闭确认帧功能。

当使用传感器时，选择低功耗的传感器

选择低功耗的传感器，将可以降低传感器采集数据的功耗，从而降低LoRa终端的整体的功耗。

在WisBlock系列产品中，瑞科慧联(RAK)也选择了一系列的低功耗MEMS传感器，以降低LoRa终端的功耗，供客户选择使用。

综上，对于普通用户来说，在使用LoRa终端产品以实现自己的目的的时候，如果希望降低功耗，从而延长电池使用寿命、降低维护频率，那么，首先，可以选取待机功耗较低的开发板，其次，可以选择采用ADR技术的产品，最后，传感器尽可能的选取低功耗的传感器。
